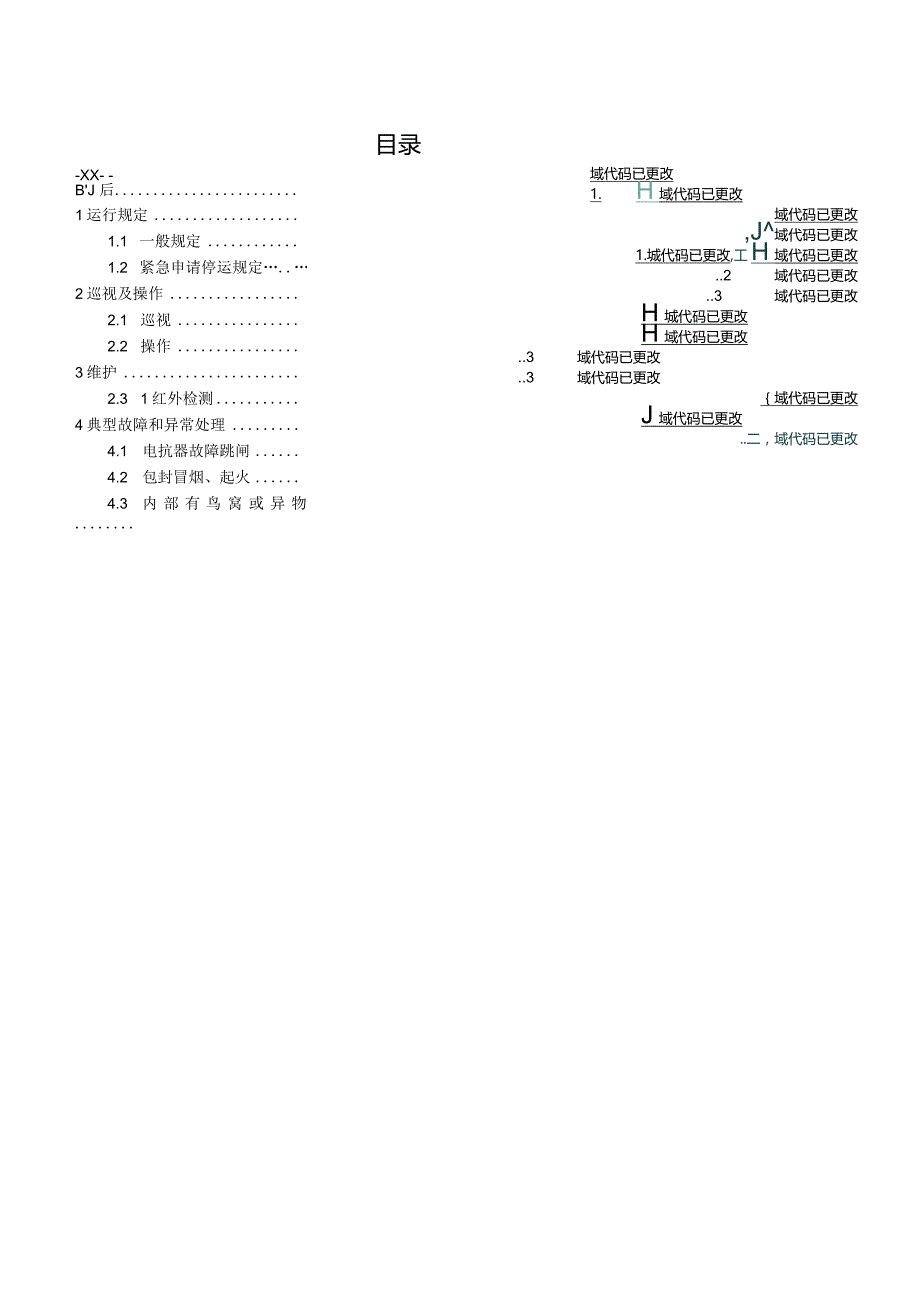

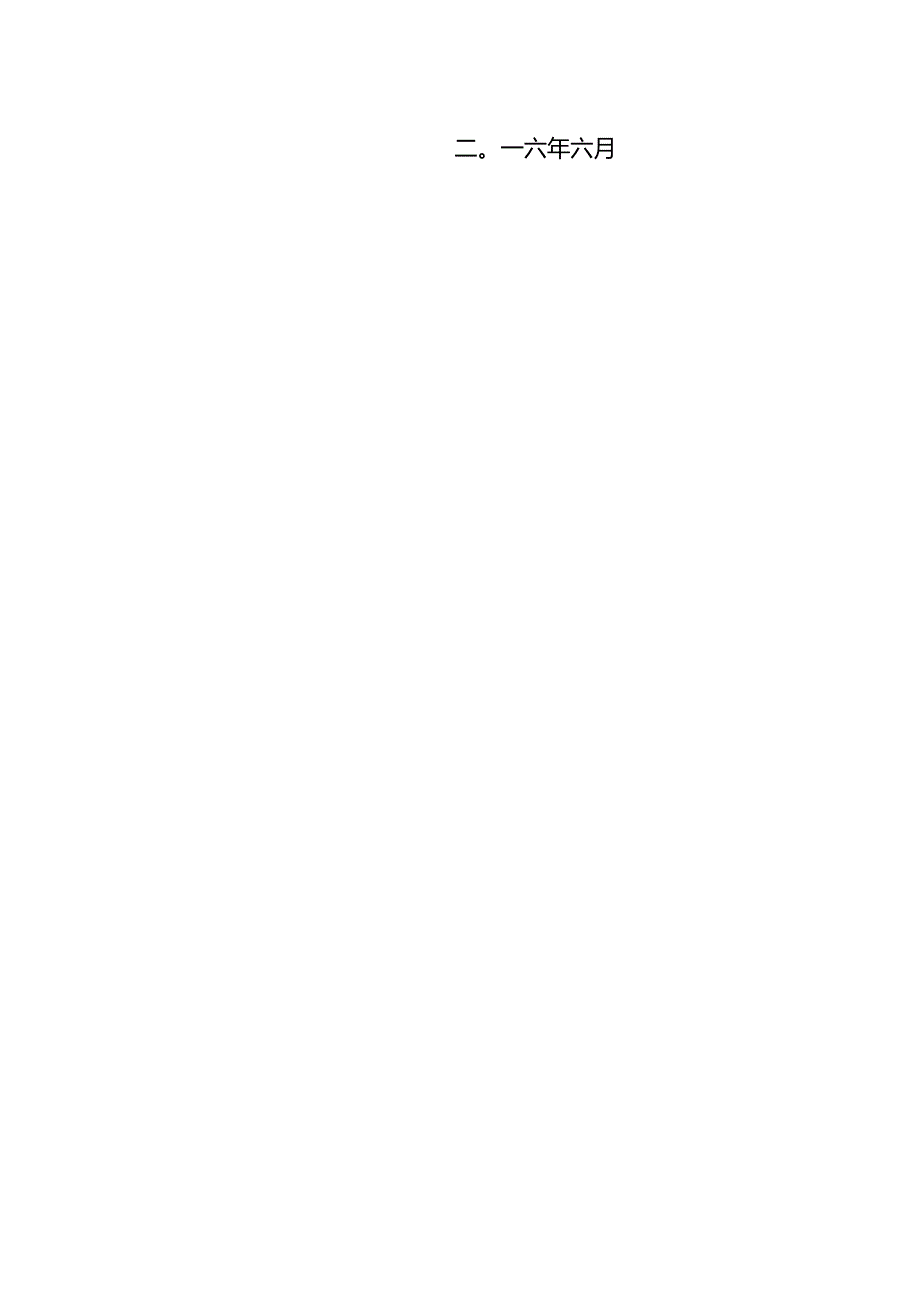

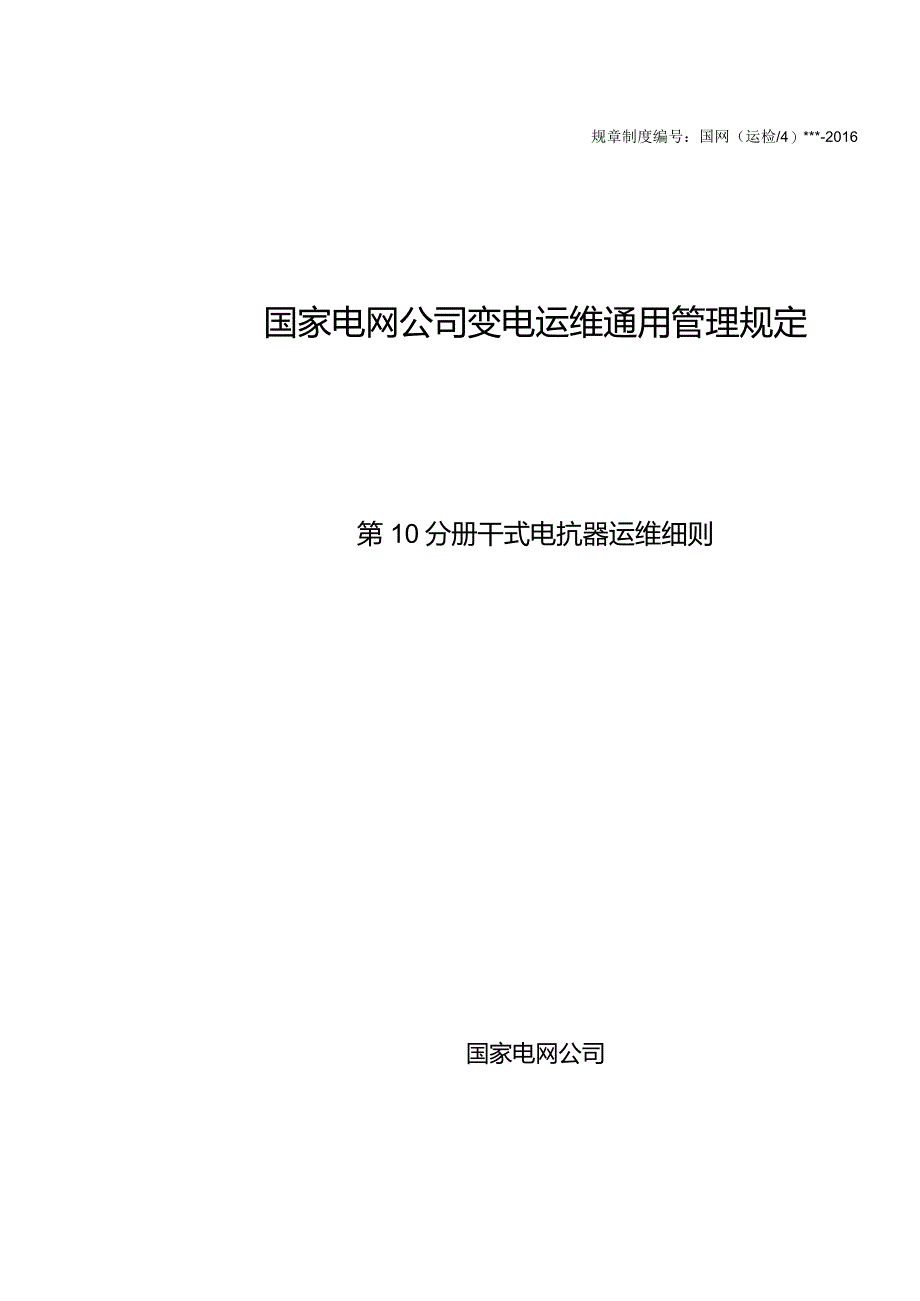

1、规章制度编号：国网（运检/4）*-2016国家电网公司变电运维通用管理规定第10分册干式电抗器运维细则国家电网公司二。一六年六月目录-XX- -BJ 后1运行规定1.1 一般规定1.2 紧急申请停运规定.2巡视及操作2.1 巡视2.2 操作3维护2.3 1红外检测4典型故障和异常处理4.1 电抗器故障跳闸4.2 包封冒烟、起火4.3 内部有鸟窝或异物.4.4 声音异常4.5 外绝缘破损、包封开裂域代码已更改1.H域代码已更改域代码已更改,J域代码已更改1.城代码已更改,工H域代码已更改.2域代码已更改.3域代码已更改H城代码已更改H域代码已更改.3域代码已更改.3域代码已更改域代码已更改J域代
2、码已更改.二，域代码已更改为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。经反复征求意见，于2016年月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本细则是依据国家电网公司变电运维通用管理规定编制的第10分册干式电抗器运维细则，适用于35kV及以上变电站干式电抗器
3、。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、*。本细则主要起草人：*、*0干式电抗器运维细则1运行规定1.1 一般规定1.1.1 电抗器送电前必须试验合格，各项检查项目合格，各项指标满足要求，并经验收合格，方可投运。1.1.2 电抗器应满足安装地点的最大负载、工作电压等条件的要求。正常运行，串联电抗器的工作电流不大于其1.3倍的额定电流。1.1.3 电抗器存在较为严重的缺陷（如局部过热等）或者绝缘有弱点时，不宜超额定电流运行。1.1.4 电抗器应接地良好，本体风道通畅，上方架构和四周围栏不应构成闭合环路，周边无铁磁性杂物。1.1.5 电抗器的引线安装，应保证运行中一
4、次端子承受的机械负载不超过制造厂规定的允许值。1.1.6 具备告警功能的铁心电抗器，温度高时应能发出“超温”告警信号。1.2 紧急申请停运规定运行中干式电抗器发生下列情况时，应立即申请停用：1.2.1 接头及包封表面异常过热、冒烟。1.2.2 包封表面有严重开裂，出现沿面放电。1.2.3 支持瓷瓶有破损裂纹、放电。1.2.4 出现突发性声音异常或振动。1.2.5 倾斜严重，线圈膨胀变形。2巡视及操作2.1 巡视2.1.1 例行巡视a）设备铭牌、运行编号标识、相序标识齐全、清晰。b）包封表面无裂纹、无爬电，无油漆脱落现象，防雨帽、防鸟罩完好，螺栓紧固。c）空心电抗器撑条无松动、位移、缺失等情况。
5、d）铁心电抗器紧固件无松动，温度显示及风机工作正常。e）引线无散股、断股、扭曲，松弛度适中；连接金具接触良好，无裂纹、发热变色、变形。f）瓷瓶无破损，金具完整；支柱绝缘子金属部位无锈蚀，支架牢固，无倾斜变形。g）运行中无过热，无异常声响、震动及放电声。h）设备的接地良好，接地引下线无锈蚀、断裂且标识完好。i）电缆穿管端部封堵严密。j）围栏安装牢固，门关闭，无杂物，五防锁具完好；周边无异物且金属物无异常发热。k）电抗器本体及支架上无杂物，特别是室外布置应检查支架上无鸟窝等异物。D设备基础构架无倾斜、下沉。m）原有的缺陷无发展趋势。2.1.2 全面巡视全面巡视在例行巡视的基础上增加以下项目：a）电
6、抗器室干净整洁，照明及通风系统完好。b）电抗器防小动物设施完好。c）检查接地引线是否完好。d）端子箱门关闭，封堵完好，无进水受潮。e）端子箱体内加热、防潮装置工作正常。f）表面涂层无破裂、起皱、鼓泡、脱落现象。g）端子箱内孔洞封堵严密，照明完好；电缆标牌齐全、完整。2.1.3 熄灯巡视a）检查引线、接头无放电、发红过热迹象。b）检查绝缘子无电晕、闪络、放电痕迹。2.1.4 特殊巡视2.1.4.1新投入后巡视a）声音应正常，如果发现响声特大，不均匀或者有放电声，应认真检查。b）表面无爬电，壳体有无变形。c）表面油漆有无变色，有无明显异味。d）红外测温电抗器本体和接头无发热。e）新投运电抗器应使用
7、远红外成像测温仪进行测温，注意收集、保存、填报远红外测温成像图谱佐证资料。2.1.4.2异常天气时巡视a）气温骤变时，检查一次引线端子无异常受力，无散股、断股，撑条无位移、变形。b）雷雨、冰雹、大风天气过后，检查导引线摆动幅度及有无断股迹象，设备上有无飘落积存杂物，瓷套管有无放电痕迹及破裂现象。c）浓雾、毛毛雨天气时，瓷套管有无沿表面闪络和放电和异常声响。d）高温天气时，应特别检查电抗器外表有无变色、变形，有无异味或冒烟。e）下雪天气时，应根据接头部位积雪溶化迹象检查是否发热。检查导引线积雪累积厚度情况，及时清除导引线上的积雪和形成的冰柱。2.1.4.3故障跳闸后的巡视a）线圈匝间及支持部分有
8、无变形、烧坏。b）回路内引线接点有无发热现象。c）检查本体各部件无位移、变形、松动或损坏。d）外表涂漆是否变色，外壳有无膨胀、变形。e）瓷件有无破损、裂缝及放电闪络痕迹。2.2操作2.2.1电抗器的投切按调度部门下达的电压曲线或调控人员命令进行，系统正常运行情况下电压需调整时，应向调控人员申请，经许可后可以进行操作。2.2.2因总断路器跳闸使母线失压后，应将母线上各组并联电抗器退出运行，待母线恢复后方可投入。正常操作中不得用总断路器对并联电抗器进行投切。2.2.3有条件时，各组并联电抗器及断路器应轮换投退，以延长使用寿命。3维护3.1 红外检测3.1.1 100OkV变电站精确测温每月一次；3
9、30750kV变电站迎峰度夏前、迎峰度夏期间、迎峰度夏后各开展1次精确测温；220kV及以下变电站，迎峰度夏前和迎峰度夏中各开展1次精确测温。3.1.2 检测范围为电抗器及附属设备。3.1.3 重点检测电抗器本体、引线接头、电缆终端。3.1.4 配置智能机器人巡检系统的变电站，可由智能机器人完成红外普测和精确测温，由专业人员进行复核。4典型故障和异常处理4.1电抗器故障跳闸4.1.1现象a）事故音响启动。b）监控系统显示断路器跳闸，电流、功率显示为零。c）保护装置发出相关保护动作信息。4.1.2处理原则a）现场检查电抗器本体是否有无着火、闪络放电、断线短路、小动物爬入和鸟害引起短路等故障情况。
10、b）现场检查继电保护装置的动作情况，复归信号并打印故障报告。c）检查保护范围内相关设备有否损坏、放电、异物缠绕等故障象征。d）根据故障点情况，立即向调控人员申请隔离故障点，联系检修人员抢修。4.2包封冒烟、起火4.2.1现象运行中包封冒烟、起火4.2.2处理原则a）现场检查保护范围内的一、二次设备的动作情况，断路器是否跳开。b）如保护动作未跳开断路器，应立即自行将干式电抗器停运。c）对电抗器进行及时灭火，若安装在室内时，应注意通风，必要时带好防毒面具，防止烟雾篁息。d）汇报调控人员和上级主管部门，及时报警。e）联系检修人员组织抢修。4.3内部有鸟窝或异物4.3.1现象空心电抗器内部有鸟窝或异物
11、。4. 3.2处理原则a）如有异物，在保证安全距离的情况下，可采用不停电方法用绝缘棒将异物挑离。b）不宜进行带电处理的应填报缺陷，安排计划停运处理。c）如同时伴有内部放电声，应立即汇报调控人员，及时停运处理。4.4声音异常4. 4.1现象声音与正常运行时对比有明显增大且伴有各种噪声。5. 4.2处理原则a）正常运行时，响声均匀，但比平时增大，结合电压表计的指示检查是否电网电压较高，发生单相过电压或产生谐振过电压等，汇报调控人员并联系检修人员进一步检查。b）对于干式空心电抗器，在运行中或拉开后经常会听到“咔咔”声，这是电抗器由于热胀冷缩而发出的声音，可利用红外检测是否有发热，利用紫外成像仪检测是
12、否有放电，必要时联系检修人员处理。c）有杂音，检查是否为零部件松动或内部有异物，汇报调控人员并联系检修人员进一步检查。d）外表有放电声，检查是否为污秽严重或接头接触不良，可用紫外成像仪协助判断，必要时联系检修人员处理。e）内部有放电声，检查是否为不接地部件静电放电、线圈匝间放电，影响设备正常运行的，应汇报调控人员，及时停运，联系检修人员处理。4.5外绝缘破损、包封开裂4.5.1 现象通过望远镜或现场观察到电抗器外绝缘表层破损、包封存在开裂。4.5.2 处理原则a）检查外绝缘表面缺陷情况，如破损、杂质、凸起等。b）判断外绝缘表面缺陷的面积和深度。c）查看外绝缘的放电情况，有无火花、放电痕迹。d）巡视时应注意与设备保持足够的安全距离，应远离进行观察。e）发现外绝缘破损、外套开裂，需要更换外绝缘时，应立即按照规定提请停运，做好安全措施。f）待设备缺陷消除并试验合格后，方可重新投运电抗器。
