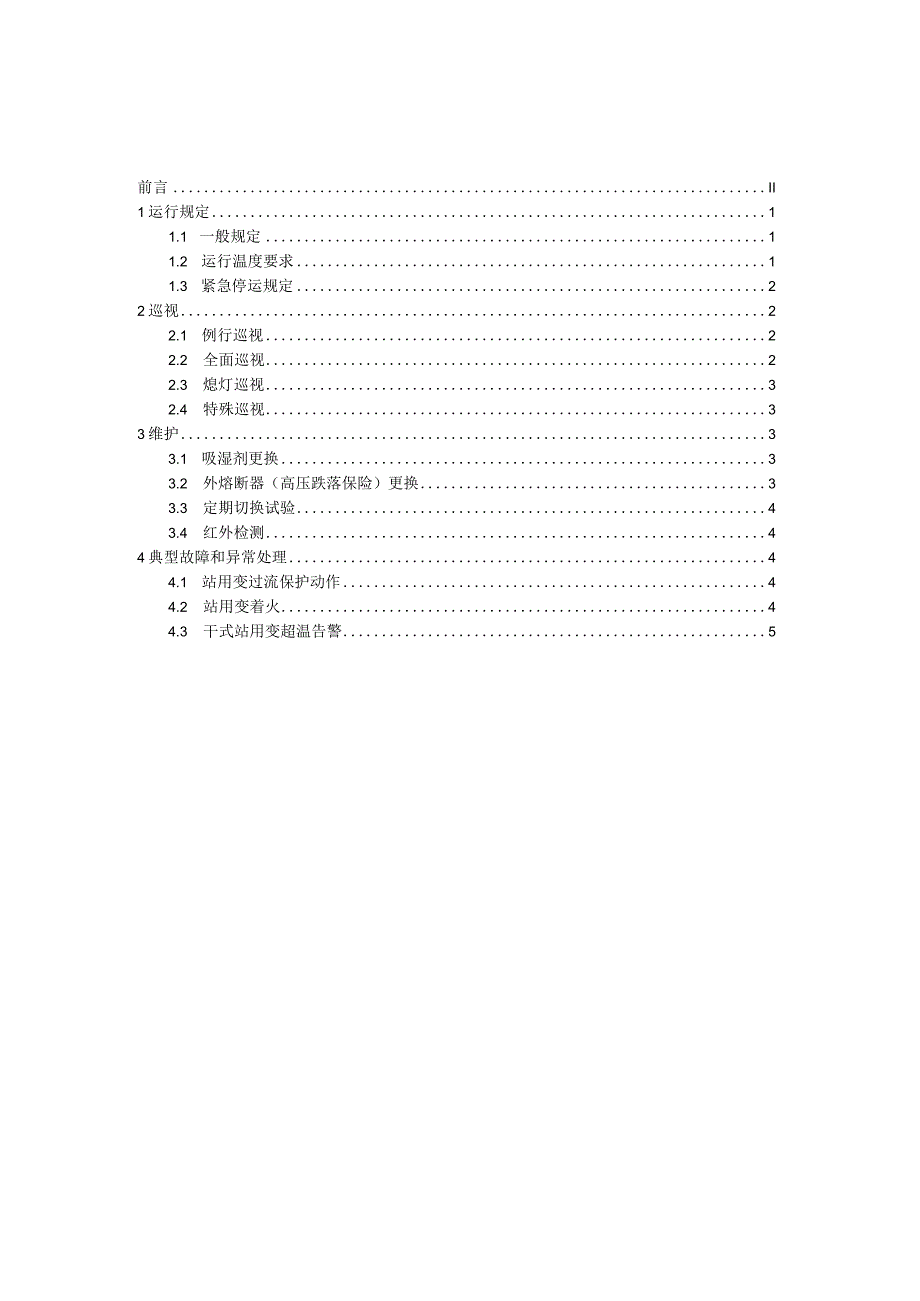

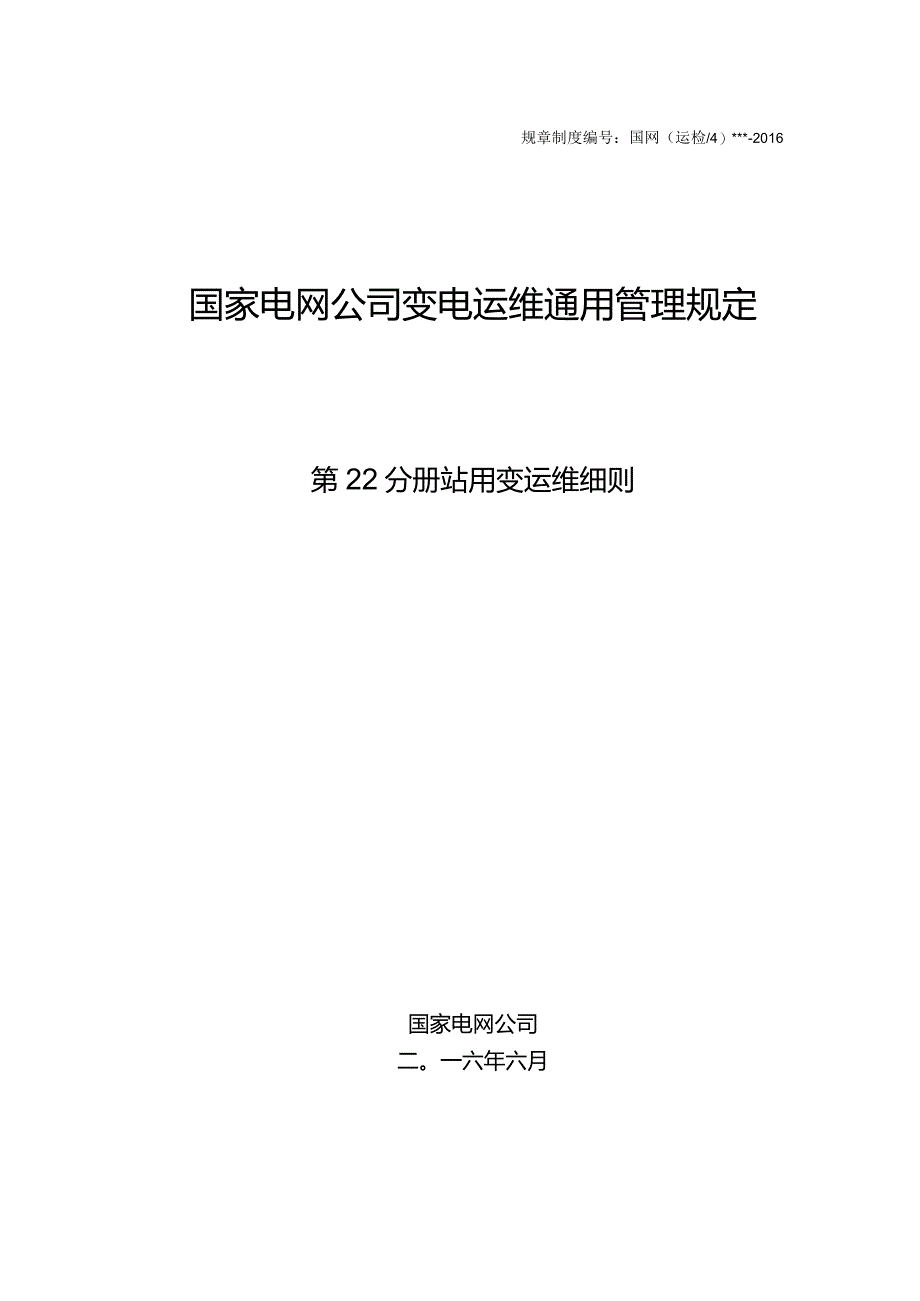

1、规章制度编号：国网（运检/4）*-2016国家电网公司变电运维通用管理规定第22分册站用变运维细则国家电网公司二。一六年六月前言II1运行规定11.1 一般规定11.2 运行温度要求11.3 紧急停运规定22巡视22.1 例行巡视22.2 全面巡视22.3 熄灯巡视32.4 特殊巡视33维护33.1 吸湿剂更换33.2 外熔断器（高压跌落保险）更换33.3 定期切换试验43.4 红外检测44典型故障和异常处理44.1 站用变过流保护动作44.2 站用变着火44.3 干式站用变超温告警5-XX.1刖百为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家
2、省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。经反复征求意见，于2016年6月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本细则是依据国家电网公司变电运维通用管理规定编制的第22分册站用变运维细则，适用于35kV及以上变电站站用变。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：*、本细则主要起草人：*、*。站用变运维细则1运行规定1.1
3、 一般规定1.1.1 当任一台站用变退出时，备用站用变应能自动切换至失电的工作母线段继续供电。1.1.2 新投运站用变、涉及绕组接线的大修或低压回路进行拆、接线工作后恢复时，必须进行核相。1.1.3 站用变电源电压等级、联结组别、短路阻抗、相角不一致时，严禁并列运行。1.1.4 切换不同电源点的站用变时，严禁站用变低压侧并列，严防造成站用变倒送电。1.1.5 站用变在额定电压下运行，其二次电压变化范围一般不超过-5%+101.1.6 站用变存在较为严重的缺陷（例如：严重漏油、有局部过热现象，油中溶解气体分析结果异常等）或者绝缘有弱点时，不宜超额定电流运行。1.1.7 现场就地温度计指示与远方显
4、示的温度应基本保持一致，误差一般不超过土5o1.1.8 在下列情况下，站用变有载分接开关禁止调压操作：a）真空型有载开关轻瓦斯保护动作发信时；b）有载分接开关油箱内绝缘油劣化不符合标准；c）有载分接开关储油柜的油位异常。1.1.9 树脂绝缘干式站用变宜安装在室内；安装在室外时，应带防护外壳，站用变门要求加装机械锁或电磁锁；站用变壳体选用易于安装、维护的铝合金材料（或者其他优质非导磁材料），下有通风百叶或网孔，上有出风孔，外壳防护等级大于IP20。1.1.10 室外运行的站用变，应在站用变低压侧接线端子处加装绝缘罩，引线部分应采取绝缘措施。站用变母排应加装绝缘护套。1 -2运行温度要求1.1.1
5、 油浸式站用变的上层油温不超过95,温升不超过55K。正常运行时，上层油温不宜经常超过85o1.1.2 正常运行时，干式站用变的绝缘系统温度及绕组平均温升不超过表1中所列出的相应限值。表1干式站用变绕组温升限值绝缘系统温度（绝缘等级）额定电流下的绕组平均温升限值K105（八）60120(E)75130(B)80155(F)100180（三）1252001352201501.3紧急停运规定发现站用变有下列情况之一，应立即将站用变停运：1.3. 1站用变喷油、冒烟、着火。1.3.2 站用变严重漏油使油面下降，低于油位计的指示限度。1.3.3 站用变套管有轻微裂纹、局部损坏及放电现象，需要停运处理。
6、1.3.4 站用变内部有异常响声，有爆裂声。1.3.5 站用变在正常负载下，温度不正常并不断上升。1.3.6 高压熔断器连续熔断。1.3.7 站用变引出线的接头过热，红外测温显示温度达到严重发热程度，需要停运处理。1.3.8 干式站用变环氯树脂表面出现爬电现象。2巡视2.1 例行巡视2.1.1 运行监控信号、灯光指示、运行数据等均应正常。2.1.2 各部位无渗油、漏油。2.1.3 套管无破损裂纹、无放电痕迹及其它异常现象。2.1.4 1.4本体声响均匀、正常。2.1.5 引线接头、电缆应无过热。2.1.6 站用变低压侧绝缘包封情况良好。2.1.7 站用变各部位的接地可靠，接地引下线无松动、锈蚀
7、、断股。2.1.8 电缆穿管端部封堵严密。2.1.9 有载分接开关的分接位置及电源指示应正常，分接档位指示与监控系统一致。2.1.10 本体运行温度正常，温度计指示清晰，表盘密封良好、防雨措施完好。2.1.11 压力释放阀、安全气道及防爆膜应完好无损，无漏油现象。1.1.1 1.12气体继电器内应无气体。1.1.13 储油柜油位计外观正常，油位应与制造厂提供的油温、油位曲线相对应。1.1.14 呼吸器呼吸畅通，吸湿剂不应自上而下变色，上部不应被油浸润，无碎裂、粉化现象，吸湿剂潮解变色部分不超过总量的2/3,油杯油位正常。1.1.15 干式站用变环氧树脂表面及端部应光滑、平整，无裂纹、毛刺或损伤
8、变形，无烧焦现象，表面涂层无严重变色、脱落或爬电痕迹。1.1.16 干式站用变温度控制器显示正常，器身感温线固定良好，无脱落现象，散热风扇可正常启动，运转时无异常响声。1.1.17 原存在的设备缺陷是否有发展。1.1.18 气体继电器（本体、有载开关）、油流速动继电器、压力突变继电器、压力释放阀、温度计（温度计探头、表计）、油位计及二次接线等防雨措施良好。2.2 全面巡视全面巡视在例行巡视的基础上增加以下项目：1 .2.1端子箱门应关闭严密无受潮，电缆孔洞封堵完好，温、湿度控制装置工作正常。2 .2.2站用变室的门、窗、照明完好，房屋无渗漏水，室内通风良好、温度正常、环境清洁；消防灭火设备良好
9、。2.3 熄灯巡视2. 3.1引线、接头有无放电、发红迹象。3. 3.2瓷套管有无闪络、放电。2.4 特殊巡视2. 4.1新投入或者经过大修的站用变巡视2.4.1.1声音应正常，如果发现响声特大，不均匀或者有放电声，应认为内部有故障。2.4.1.2油位变化应正常，应随温度的增加合理上升，如果发现假油面应及时查明原因。2.4.1.3油温变化应正常，站用变带负载后，油温应缓慢上升，上升幅度合理。2.4.1.4干式站用变本体温度应变化正常，站用变带负载后，本体温度上升幅度应合理。2.4.2异常天气时的巡视2.4.2.1气温骤变时，检查储油柜油位和瓷套管油位是否有明显变化，各侧连接引线是否受力，是否存
10、在断股或者接头部位、部件发热现象。各密封部位、部件有否渗漏油现象。2.4.2.2大风、雷雨、冰雹天气过后，检查导引线有无断股迹象，设备上有无飘落积存杂物，瓷套管有无放电痕迹及破裂现象。2.4.2.3浓雾、小雨天气时，瓷套管有无沿表面闪络和放电，各接头部位、部件在小雨中不应有水蒸气上升现象。2.4.2.4雨雪低温天气时，根据接头部位积雪溶化迹象检查是否发热。检查导引线积雪累积厚度，及时清除导引线上的积雪和形成的冰柱。2.4.2.5高温天气时，检查本体温度及其散热是否正常，室内站用变的散热风扇及辅助通风装置可正常启动。2.4.3故障跳闸后的巡视2.4.3.1检查站用变间隔内一次设备有无着火、爆炸、
11、喷油、放电痕迹、导线断线、短路、小动物爬入等情况。1.4. 3.2检查保护及自动装置的动作情况。2. 4.3.3检查两侧断路器运行状态（位置、压力、油位）。3维护2.1. 吸湿剂更换2.1.1 吸湿剂受潮变色超过2/3应及时维护。2.1.2 保证工作中与设备带电部位的安全距离，必要时将站用变停电处理。2.1.3 呼吸器内吸湿剂宜采用同一种变色吸湿剂，其颗粒直径47mm,且留有1/5-1/6空间。2.1.4 油杯内的油应补充至合适位置，补充的油应合格。2.1.5 维护后应检查呼吸正常、密封完好。2.2. 外熔断器（高压跌落保险）更换3. 2.1运行中站用变高压进线外熔断器（高压跌落保险）熔断时，
12、应立即进行更换。33. 2.2外熔断器的更换应在站用变无负载时进行，更换过程中采取必要的安全措施，必要时将站用变停电。3. 2.3应更换为同型号、参数的外熔断器。3. 2.4再次熔断不得试送，联系检修人员处理。3.1. 定期切换试验3. 3.1备用站用变（一次不带电）每年应进行一次启动试验，试验操作方法列入现场专用运行规程，长期不运行的站用变每年应带电运行一段时间。4. 3.2备用站用变切换试验时，先停用运行站用变低压侧断路器，确认相应断路器已断开、低压母线已无压后，方可投入备用站用变。5. 3.3切换试验前后应检查直流、不间断电源系统、主变冷却系统电源情况，强油循环主变压器还应检查负荷及油温
13、。3.2. 红外检测3. 4.1100OkV变电站的站用变精确测温每月一次；33075Okv变电站的站用变迎峰度夏前、迎峰度夏期间、迎峰度夏后各开展1次精确测温；22OkV及以下变电站的站用变迎峰度夏前、迎峰度夏中各开展1次精确测温。4. 4.2检测范围为站用变本体及附件。3.4.3重点检测储油柜油位、引线接头、套管、电缆终端、二次回路。3.4.4配置智能机器人巡检系统的变电站，可由智能机器人完成红外普测和精确测温，由专业人员进行复核。4典型故障和异常处理4.1 站用变过流保护动作4.1.1现象4.1.1.1 监控系统发出过流保护动作信息，站用变高压侧断路器跳闸，各侧电流、功率显示为零。4.1
14、.1.2 保护装置发出站用变过流保护动作信息。4.1.2处理原则4.1.2.1现场检查站用变本体有无异状，重点检查站用变有无喷油、漏油等，检查气体继电器（如有）内部有无气体积聚，检查站用变本体油温、油位变化情况。4.1.2.2检查站用变套管、引线及接头有无闪络放电、断线、短路，有无小动物爬入引起短路故障等情况。4.1.2.3核对站用变保护动作信息，检查低压母线侧备自投装置动作情况、运行站用变及其馈线负载情况。4.1.2.4检查故障发生时现场是否存在检修作业，是否存在引起保护动作的可能因素。4.1.2.5记录保护动作时间及一、二次设备检查结果。4.1.2.6确认故障设备后，联系检修人员处理。4.
15、2站用变着火4.2.1现象站用变本体冒烟着火，可能存在喷油、漏油等现象。4.2.2处理原则4.2.2.1检查站用变各侧断路器是否断开，保护是否正确动作。4.2.2,2站用变保护未动作或者断路器未断开时，应立即断开站用变各侧电源及故障站用变回路直流电源，迅速采取灭火措施，防止火灾蔓延。4.2.2.3灭火后检查直流电源系统和站用电系统运行情况，及时恢复失电低压母线及其负载供电。4.2.2.4检查故障发生时现场是否存在引起站用变着火的检修作业。4.2.2.5记录保护动作时间及一、二次设备检查结果。4. 2.2.6汇报上级管理部门，联系检修人员处理。4.3干式站用变超温告警4.3.1现象4.3.1.1监控系统发出干式站用变超温告警信息。4.3.1.2干式站用变温度控制器温度指示超过告警值。4.3.2处理原则4.3.2.1开启室内通风装置，检查站用变温度及冷却风机运行情况。4.3.2.2检查站用变负载情况，若站用变过负载运行，应转移、
