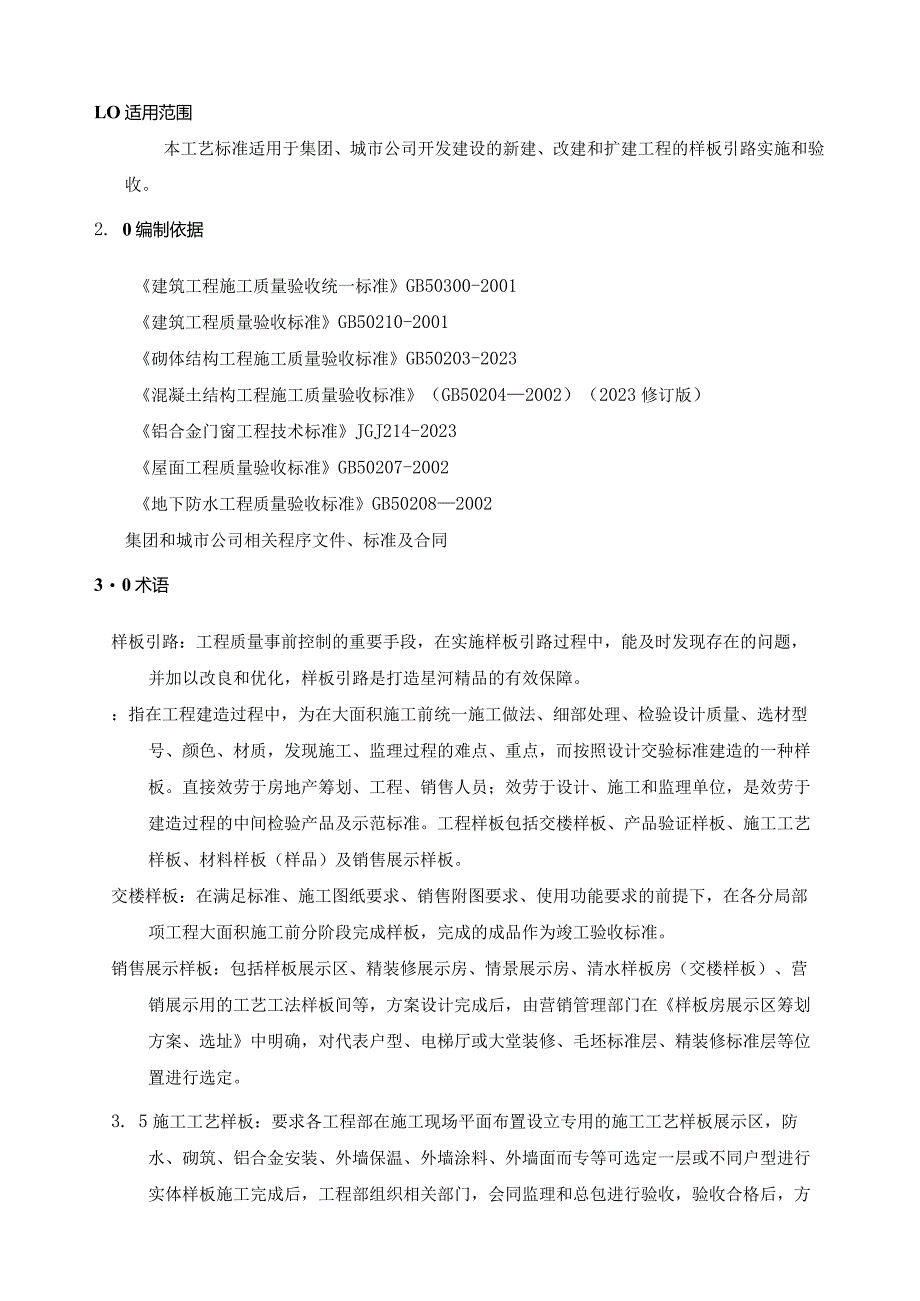

1、LO适用范围本工艺标准适用于集团、城市公司开发建设的新建、改建和扩建工程的样板引路实施和验收。2. 0编制依据建筑工程施工质量验收统一标准GB50300-2001建筑工程质量验收标准GB50210-2001砌体结构工程施工质量验收标准GB50203-2023混凝土结构工程施工质量验收标准（GB502042002）（2023修订版）铝合金门窗工程技术标准JGJ214-2023屋面工程质量验收标准GB50207-2002地下防水工程质量验收标准GB502082002集团和城市公司相关程序文件、标准及合同30术语样板引路：工程质量事前控制的重要手段，在实施样板引路过程中，能及时发现存在的问题，并加以
2、改良和优化，样板引路是打造星河精品的有效保障。：指在工程建造过程中，为在大面积施工前统一施工做法、细部处理、检验设计质量、选材型号、颜色、材质，发现施工、监理过程的难点、重点，而按照设计交验标准建造的一种样板。直接效劳于房地产筹划、工程、销售人员；效劳于设计、施工和监理单位，是效劳于建造过程的中间检验产品及示范标准。工程样板包括交楼样板、产品验证样板、施工工艺样板、材料样板（样品）及销售展示样板。交楼样板：在满足标准、施工图纸要求、销售附图要求、使用功能要求的前提下，在各分局部项工程大面积施工前分阶段完成样板，完成的成品作为竣工验收标准。销售展示样板：包括样板展示区、精装修展示房、情景展示房、

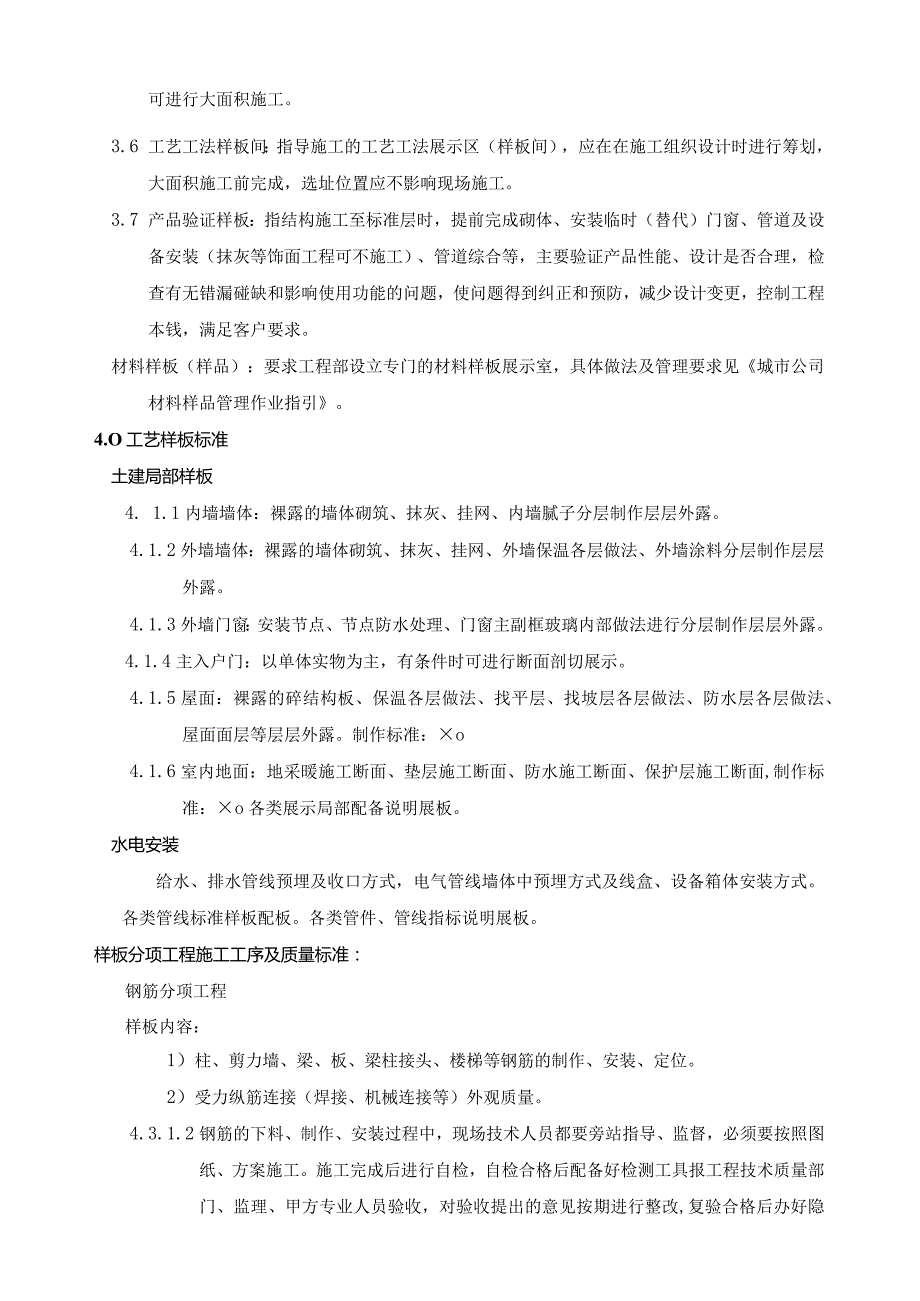

3、清水样板房（交楼样板）、营销展示用的工艺工法样板间等，方案设计完成后，由营销管理部门在样板房展示区筹划方案、选址中明确，对代表户型、电梯厅或大堂装修、毛坯标准层、精装修标准层等位置进行选定。3. 5施工工艺样板：要求各工程部在施工现场平面布置设立专用的施工工艺样板展示区，防水、砌筑、铝合金安装、外墙保温、外墙涂料、外墙面而专等可选定一层或不同户型进行实体样板施工完成后，工程部组织相关部门，会同监理和总包进行验收，验收合格后，方可进行大面积施工。3.6 工艺工法样板间：指导施工的工艺工法展示区（样板间），应在在施工组织设计时进行筹划，大面积施工前完成，选址位置应不影响现场施工。3.7 产品验证样
4、板：指结构施工至标准层时，提前完成砌体、安装临时（替代）门窗、管道及设备安装（抹灰等饰面工程可不施工）、管道综合等，主要验证产品性能、设计是否合理，检查有无错漏碰缺和影响使用功能的问题，使问题得到纠正和预防，减少设计变更，控制工程本钱，满足客户要求。材料样板（样品）：要求工程部设立专门的材料样板展示室，具体做法及管理要求见城市公司材料样品管理作业指引。4.O工艺样板标准土建局部样板4. 1.1内墙墙体：裸露的墙体砌筑、抹灰、挂网、内墙腻子分层制作层层外露。4.1.2外墙墙体：裸露的墙体砌筑、抹灰、挂网、外墙保温各层做法、外墙涂料分层制作层层外露。4.1.3外墙门窗：安装节点、节点防水处理、门窗
5、主副框玻璃内部做法进行分层制作层层外露。4.1.4主入户门：以单体实物为主，有条件时可进行断面剖切展示。4.1.5屋面：裸露的碎结构板、保温各层做法、找平层、找坡层各层做法、防水层各层做法、屋面面层等层层外露。制作标准：o4.1.6室内地面：地采暖施工断面、垫层施工断面、防水施工断面、保护层施工断面,制作标准：o各类展示局部配备说明展板。水电安装给水、排水管线预埋及收口方式，电气管线墙体中预埋方式及线盒、设备箱体安装方式。各类管线标准样板配板。各类管件、管线指标说明展板。样板分项工程施工工序及质量标准：钢筋分项工程样板内容：1）柱、剪力墙、梁、板、梁柱接头、楼梯等钢筋的制作、安装、定位。2）受

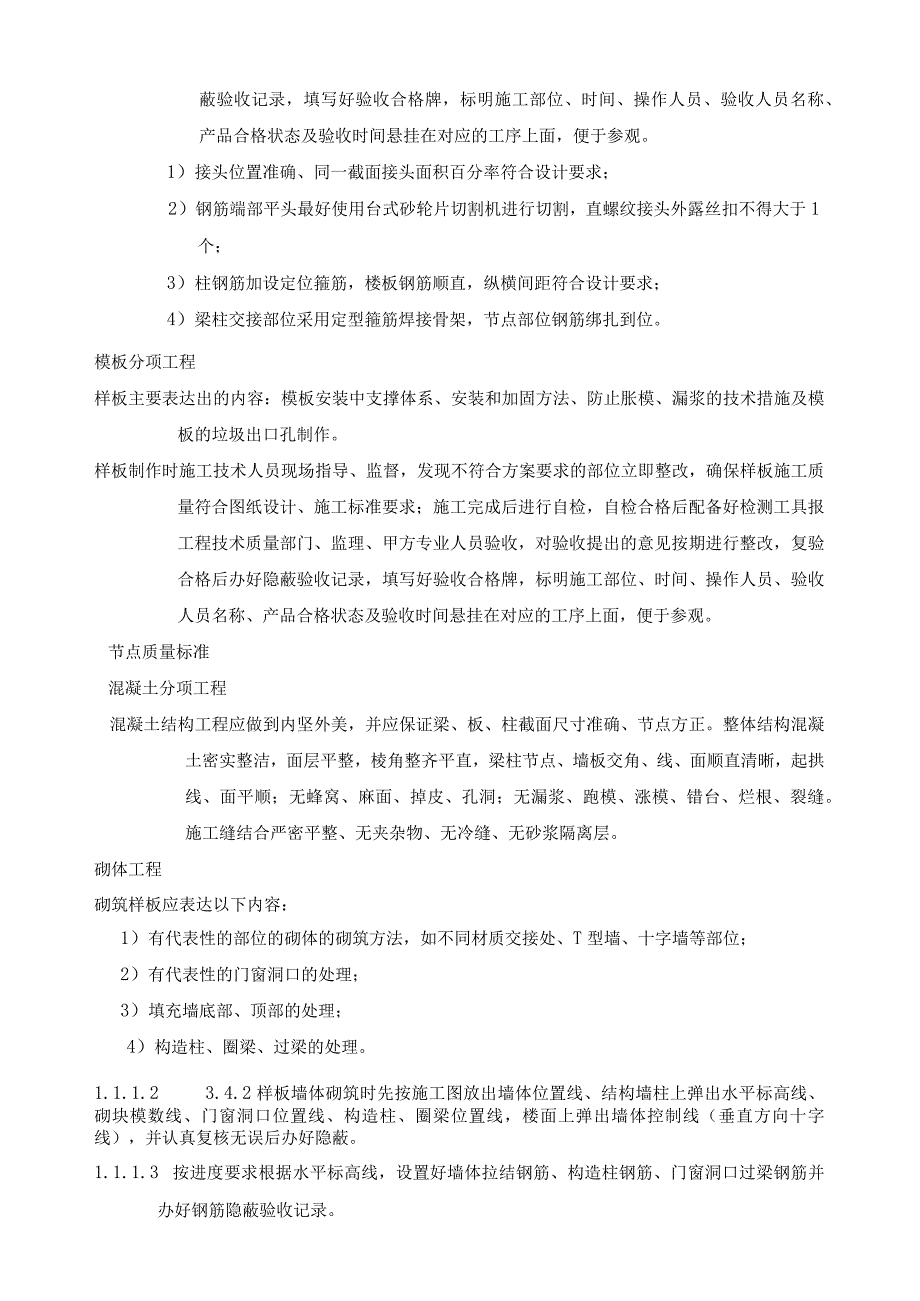

6、力纵筋连接（焊接、机械连接等）外观质量。4.3.1.2钢筋的下料、制作、安装过程中，现场技术人员都要旁站指导、监督，必须要按照图纸、方案施工。施工完成后进行自检，自检合格后配备好检测工具报工程技术质量部门、监理、甲方专业人员验收，对验收提出的意见按期进行整改,复验合格后办好隐蔽验收记录，填写好验收合格牌，标明施工部位、时间、操作人员、验收人员名称、产品合格状态及验收时间悬挂在对应的工序上面，便于参观。1）接头位置准确、同一截面接头面积百分率符合设计要求；2）钢筋端部平头最好使用台式砂轮片切割机进行切割，直螺纹接头外露丝扣不得大于1个；3）柱钢筋加设定位箍筋，楼板钢筋顺直，纵横间距符合设计要求；
7、4）梁柱交接部位采用定型箍筋焊接骨架，节点部位钢筋绑扎到位。模板分项工程样板主要表达出的内容：模板安装中支撑体系、安装和加固方法、防止胀模、漏浆的技术措施及模板的垃圾出口孔制作。样板制作时施工技术人员现场指导、监督，发现不符合方案要求的部位立即整改，确保样板施工质量符合图纸设计、施工标准要求；施工完成后进行自检，自检合格后配备好检测工具报工程技术质量部门、监理、甲方专业人员验收，对验收提出的意见按期进行整改，复验合格后办好隐蔽验收记录，填写好验收合格牌，标明施工部位、时间、操作人员、验收人员名称、产品合格状态及验收时间悬挂在对应的工序上面，便于参观。节点质量标准混凝土分项工程混凝土结构工程应做
8、到内坚外美，并应保证梁、板、柱截面尺寸准确、节点方正。整体结构混凝土密实整洁，面层平整，棱角整齐平直，梁柱节点、墙板交角、线、面顺直清晰，起拱线、面平顺；无蜂窝、麻面、掉皮、孔洞；无漏浆、跑模、涨模、错台、烂根、裂缝。施工缝结合严密平整、无夹杂物、无冷缝、无砂浆隔离层。砌体工程砌筑样板应表达以下内容：1）有代表性的部位的砌体的砌筑方法，如不同材质交接处、T型墙、十字墙等部位；2）有代表性的门窗洞口的处理；3）填充墙底部、顶部的处理；4）构造柱、圈梁、过梁的处理。1.1.1.2 3.4.2样板墙体砌筑时先按施工图放出墙体位置线、结构墙柱上弹出水平标高线、砌块模数线、门窗洞口位置线、构造柱、圈梁位
9、置线，楼面上弹出墙体控制线（垂直方向十字线），并认真复核无误后办好隐蔽。1.1.1.3 按进度要求根据水平标高线，设置好墙体拉结钢筋、构造柱钢筋、门窗洞口过梁钢筋并办好钢筋隐蔽验收记录。1.1.1.4 按标准要求进行砌筑，控制好下脚实心砖高度、灰缝厚度、墙体垂直、平整度、上口斜砌高度、时间、中间元宝砖规格及每天砌筑高度。1.1.1.5 砌筑完成进行自检，自检合格后报甲方、监理单位验收，验收合格填写好验收合格牌，标明施工时间、操作人员、验收人员名称及验收时间、检查实测实量结果、合格状态等相关内容。砌筑节点及完成面质量标准D砌体（含加气混凝土砌块、页岩砖、砂加气、大孔砖）正手墙外表垂直度允许偏差8
10、mm、平整度允许偏差5mm。2）无断砖、通缝、瞎缝、假缝3）无缺棱掉脚（缺角最长边W3cm）4）混凝土反坎、打底砖、腰梁a）卫生间墙体、露台、飘板根部墙体设置300高於反坎，反坎的宽度同墙体的宽度，且不低于周边可能积水的地面完成面标高。按构造要求配筋。位于厨房部位的烟道周边应设置C20混凝土反坎，宽度260m11b高度215OnInb且不低于周边地面完成面标高，按构造要求配筋。b）打底砖：用蒸压加气混凝土砌块砌筑时，墙底部应砌水泥实心砖或灰砂砖，其高度不小于200mnoc）腰梁：顶层外墙及高度超过3m的墙体，在墙体半高处应设置与墙同宽的腰梁，高度120mm,纵筋不少于238,并用6钢筋进行拉接
11、。当外墙有门窗时，腰梁应与窗台板（或门窗过梁）同高且连通。5灰缝饱满横平竖直，构造柱施工标准6）门窗固定、窗台压顶及过梁a）门窗固定:门窗不得直接固定在砌块上，在门窗洞两侧预埋固定块（C20混凝土块），以便固定门窗框（或副框）。固定块宽度同墙厚，高度应与砌块同高（250mm）,长度不小于200mm,最上部（或最下部）的固定块中心距洞口上下边的距离为18Omnb其余部位的中心距不大于600mm,且均匀分布。当外墙为砌体时，须在外门窗洞两侧设置混凝土构造柱或边框（洞边无构造柱时）固定门窗。b）窗台压顶：窗洞下口必须浇筑宽与墙厚相同、高度不小于100nIn1、长度每边伸入墙内不少于400mm（缺乏4
12、0Omm时通长设置）的C20混凝土窗台压顶。纵筋不少于2610,箍筋6200oc）过梁：宽度大于30OmIn的门窗洞口（包括临时施工洞口），应设置钢筋混凝土过梁，过梁的截面尺寸、配筋、支座长度应根据洞口宽度按设计要求采用。当采用预制钢筋混凝土过梁时，支座处砌体顶部应找平，安装时应坐砌砂浆。过梁两端深入墙体长度225Omlno7）顶砌与墙顶塞缝a）填充墙砌至接近梁、板底时，应留一定空隙，待填充墙砌筑完并至少间隔7d后，再将其补砌挤进。b）顶砌：砌体顶部预留180MM左右空隙，用灰砂砖斜砌压紧挤实。顶砌开始时间应在下部墙体砌筑完成至少7天后进行，顶砌应对称向两边倒，且端部和中部采用三角形混凝土预制
13、块。8）构造柱及拉结筋a）构造柱：长度超过的独立墙体的端部，以及砌块墙体的长度超过5m时，应设钢筋混凝土构造柱。b）钢筋混凝土构造柱的设置、截面尺寸、配筋应符合设计要求，并与楼层圈梁或根底梁锚固。构造柱的截面尺寸不应小于（墙厚X20Onim）混凝土强度等级不应低于C20oc）构造柱下部钢筋应与楼板面插筋绑扎牢靠，构造柱上部钢筋与板顶所植钢筋绑扎牢靠。砖体与构造柱的连接处宜砌成马牙槎。马牙槎高度52Omnb槎口深度2150,自底向上，先退后进。d）构造柱的支模与浇筑：构造柱应浇捣密实。加气混凝土砌块墙体，构造柱与墙体连接处的砌体砌成直槎，并采用拉结筋与砌体连接。采用对拉螺栓固定模板，螺栓应从构造
14、柱内部穿过，不得在砌块上凿孔。不得采用穿铁丝的方式固定模板。9）拉结筋：填充墙应沿钢筋混凝土墙或柱全高不超过53Omm设置26拉结钢筋，拉结钢筋宜根据皮数杆的标识后置于灰缝所在位置的混凝土墙柱上。有拉结钢筋处水平灰缝厚度应比拉结钢筋直径大4mm。后植钢筋的锚固长度不小于60mm。钢筋伸入填充墙内的长度对于对于蒸压加气混凝土砌块不应小于70Omnb对抗震设防烈度6度、7度及以上的地区，均不应小于IOoOmm；末端应有90弯钩幺10)挂网不同材料基体结合处、暗埋管线孔槽基体上、抹灰总厚235Inm的找平层应挂加强网；挂网的材料可采用镀锌钢丝网、耐碱纤维网格布。不同基体间存在高差处，须修补顺平后，方
