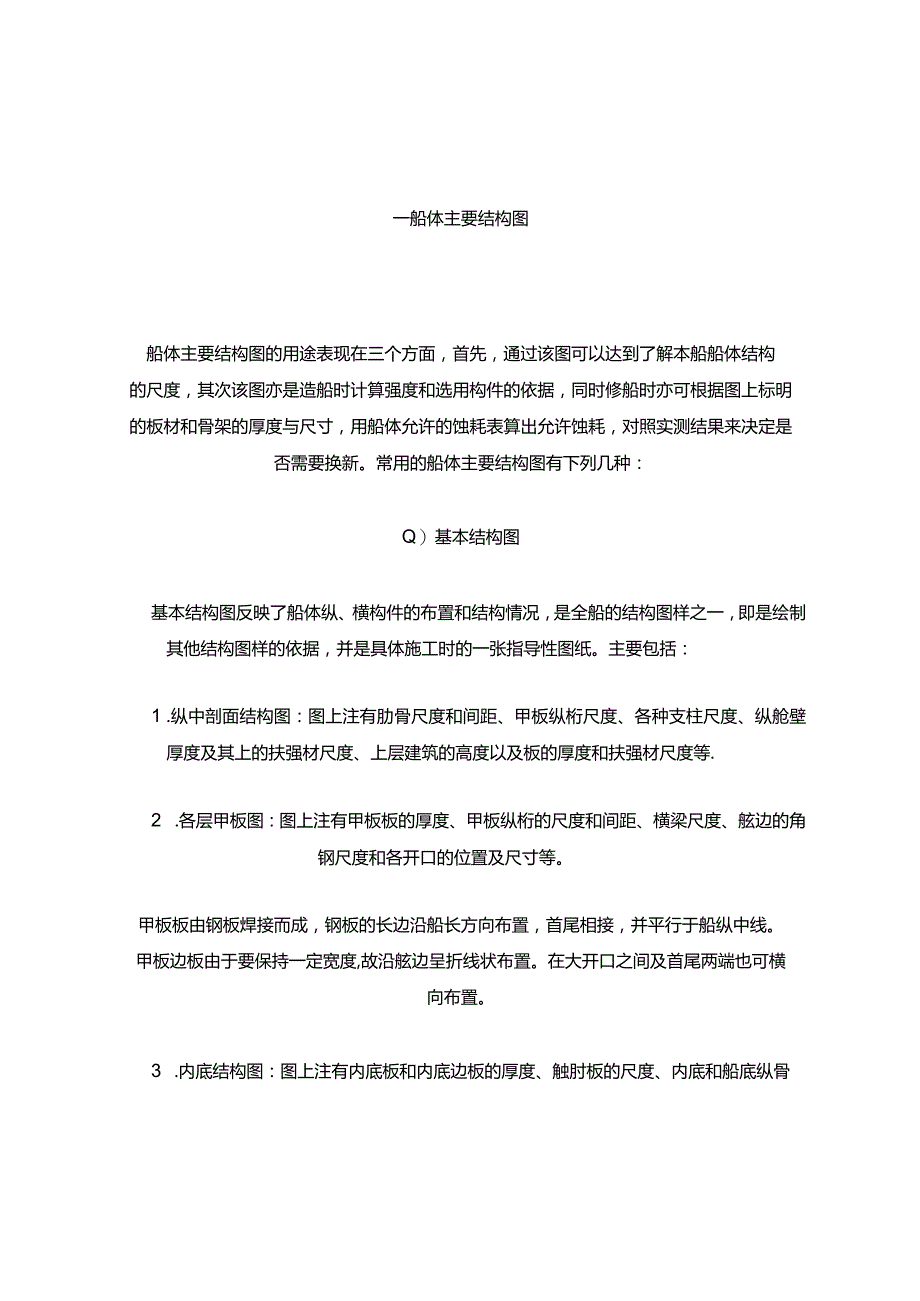

图纸名称.docx_第1页
第1页 / 共4页

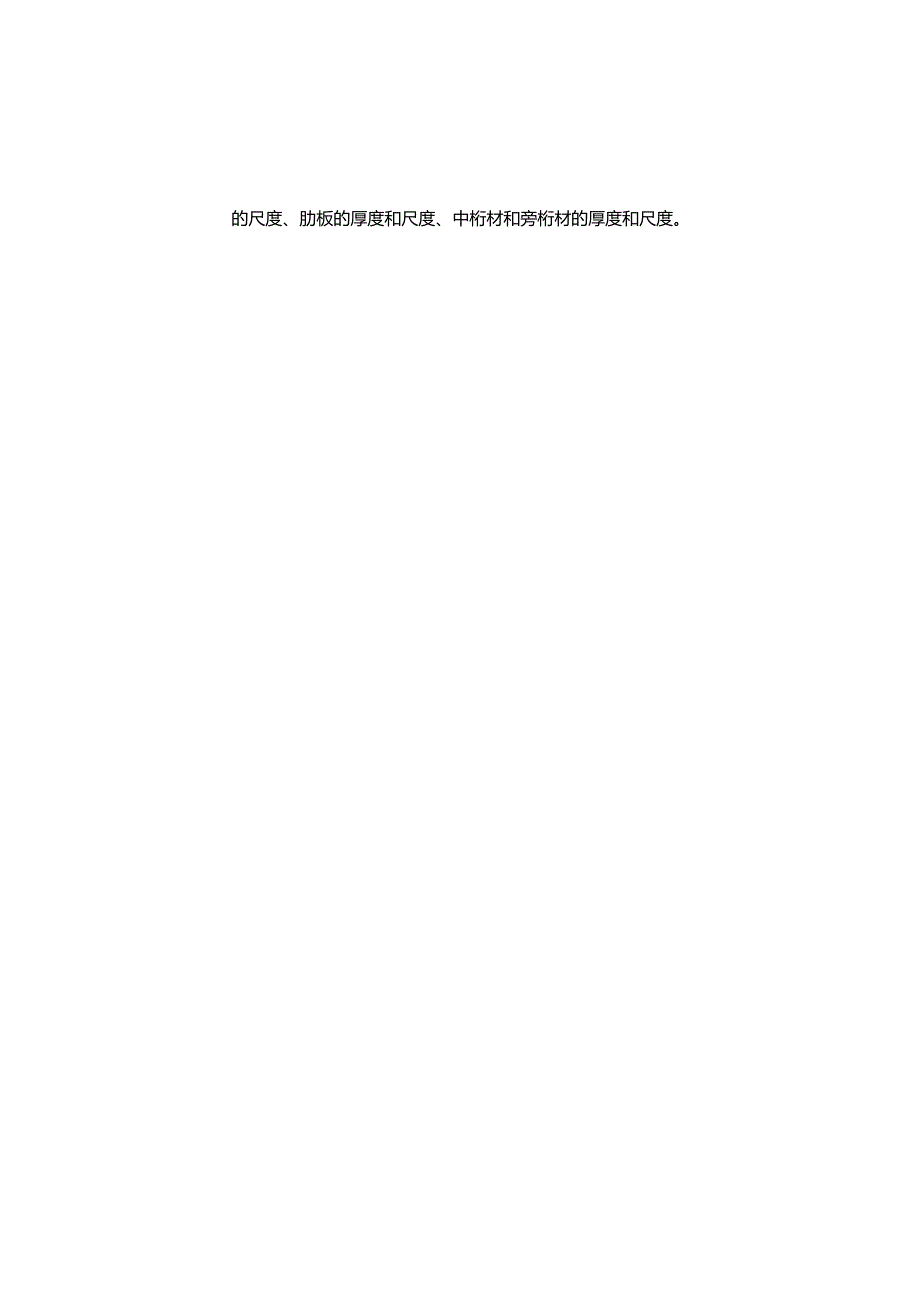

图纸名称.docx_第2页
第2页 / 共4页

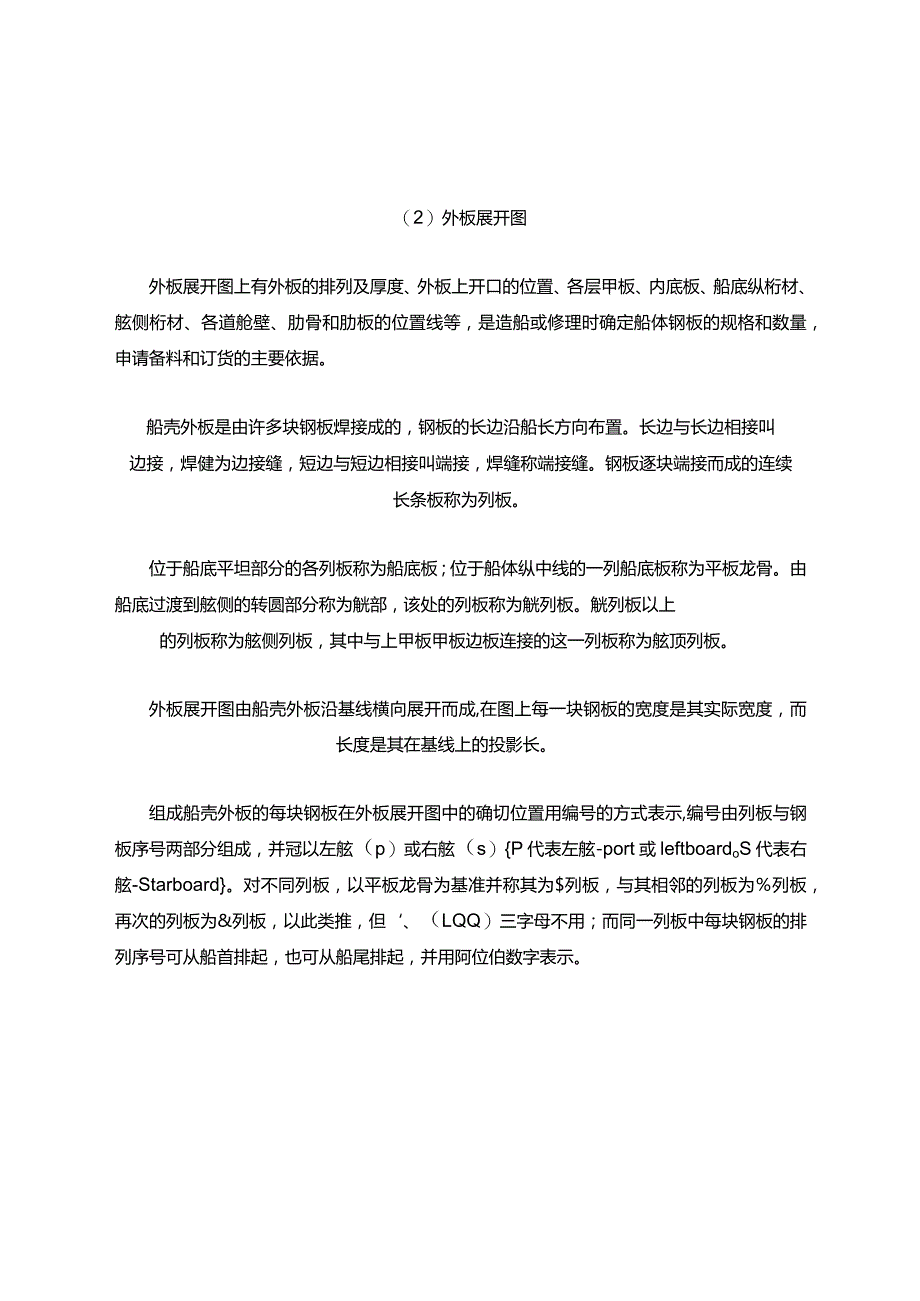

图纸名称.docx_第3页
第3页 / 共4页
图纸名称.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《图纸名称.docx》由会员分享,可在线阅读,更多相关《图纸名称.docx(4页珍藏版)》请在第壹文秘上搜索。

1、一船体主要结构图船体主要结构图的用途表现在三个方面,首先,通过该图可以达到了解本船船体结构的尺度,其次该图亦是造船时计算强度和选用构件的依据,同时修船时亦可根据图上标明的板材和骨架的厚度与尺寸,用船体允许的蚀耗表算出允许蚀耗,对照实测结果来决定是否需要换新。常用的船体主要结构图有下列几种:Q)基本结构图基本结构图反映了船体纵、横构件的布置和结构情况,是全船的结构图样之一,即是绘制其他结构图样的依据,并是具体施工时的一张指导性图纸。主要包括:1 .纵中剖面结构图:图上注有肋骨尺度和间距、甲板纵桁尺度、各种支柱尺度、纵舱壁厚度及其上的扶强材尺度、上层建筑的高度以及板的厚度和扶强材尺度等.2 .各层

2、甲板图:图上注有甲板板的厚度、甲板纵桁的尺度和间距、横梁尺度、舷边的角钢尺度和各开口的位置及尺寸等。甲板板由钢板焊接而成,钢板的长边沿船长方向布置,首尾相接,并平行于船纵中线。甲板边板由于要保持一定宽度,故沿舷边呈折线状布置。在大开口之间及首尾两端也可横向布置。3 .内底结构图:图上注有内底板和内底边板的厚度、触肘板的尺度、内底和船底纵骨的尺度、肋板的厚度和尺度、中桁材和旁桁材的厚度和尺度。(2)外板展开图外板展开图上有外板的排列及厚度、外板上开口的位置、各层甲板、内底板、船底纵桁材、舷侧桁材、各道舱壁、肋骨和肋板的位置线等,是造船或修理时确定船体钢板的规格和数量,申请备料和订货的主要依据。船

3、壳外板是由许多块钢板焊接成的,钢板的长边沿船长方向布置。长边与长边相接叫边接,焊健为边接缝,短边与短边相接叫端接,焊缝称端接缝。钢板逐块端接而成的连续长条板称为列板。位于船底平坦部分的各列板称为船底板;位于船体纵中线的一列船底板称为平板龙骨。由船底过渡到舷侧的转圆部分称为觥部,该处的列板称为觥列板。觥列板以上的列板称为舷侧列板,其中与上甲板甲板边板连接的这一列板称为舷顶列板。外板展开图由船壳外板沿基线横向展开而成,在图上每一块钢板的宽度是其实际宽度,而长度是其在基线上的投影长。组成船壳外板的每块钢板在外板展开图中的确切位置用编号的方式表示,编号由列板与钢板序号两部分组成,并冠以左舷(p)或右舷

4、(s)P代表左舷-port或leftboardoS代表右舷-Starboard。对不同列板,以平板龙骨为基准并称其为$列板,与其相邻的列板为列板,再次的列板为&列板,以此类推,但、(LQQ)三字母不用;而同一列板中每块钢板的排列序号可从船首排起,也可从船尾排起,并用阿位伯数字表示。它包括中横剖面图,机舱处横剖面图及货舱口处横剖面图。其上有一些重要的船舶尺度、横剖面形状及剖面处各构件的尺度等。4)舱壁图图上注有舱壁板的排列和厚度,扶强材及其肘板的尺度和水平桁材的尺度。二总布置图总布置图由右舷侧视图、各层甲板与平台平面图、舱底平面图及船体主要尺度和技术数据等组成。反映了船舶总的布置情况,即全船各舱室的划分与位置、各种船舶设备及位置。该图比较集中体现了船舶的用途、任务和经济性。
