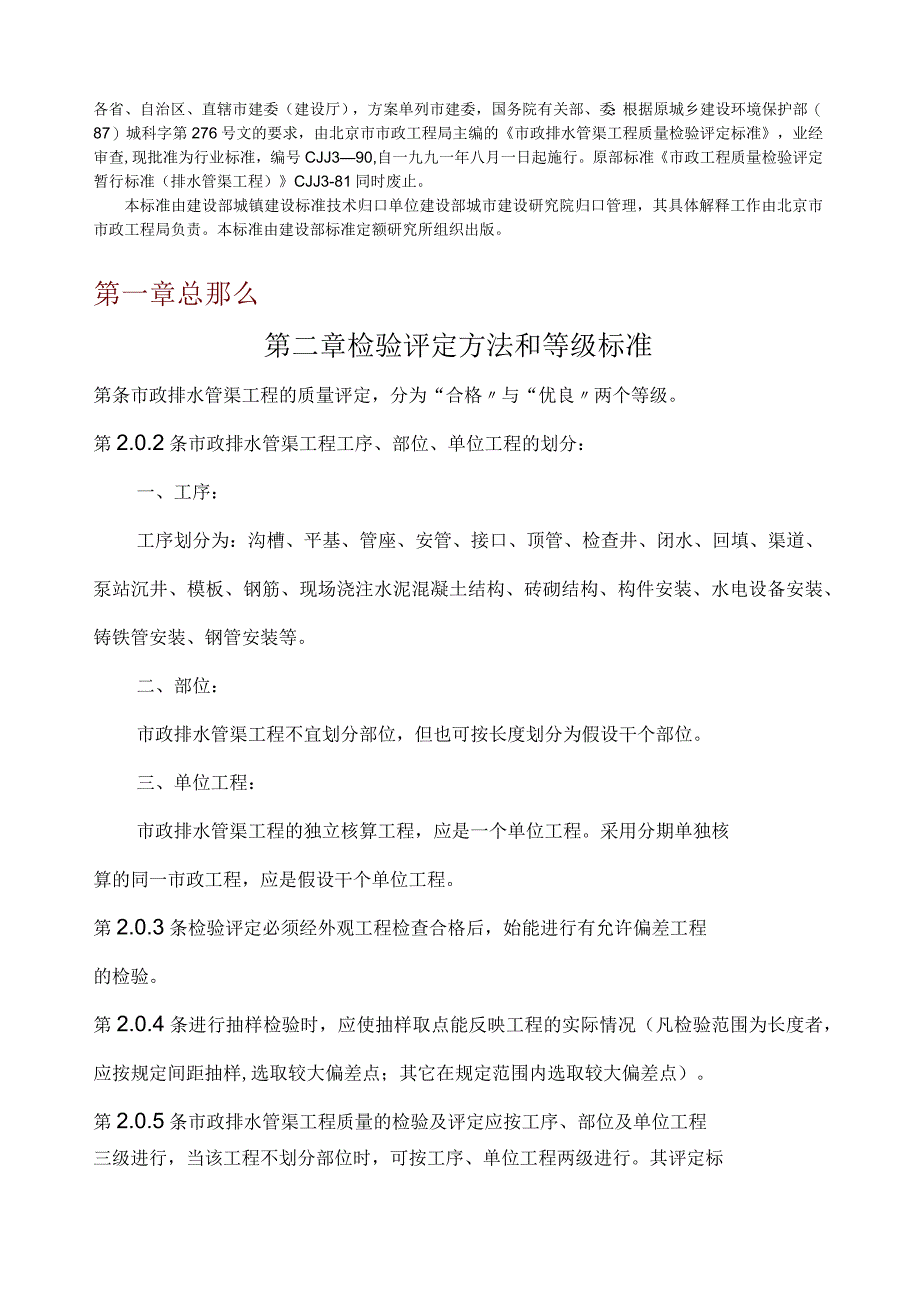

1、各省、自治区、直辖市建委（建设厅），方案单列市建委，国务院有关部、委：根据原城乡建设环境保护部（87）城科字第276号文的要求，由北京市市政工程局主编的市政排水管渠工程质量检验评定标准，业经审查,现批准为行业标准，编号CJJ390,自一九九一年八月一日起施行。原部标准市政工程质量检验评定暂行标准（排水管渠工程）CJJ3-81同时废止。本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院归口管理，其具体解释工作由北京市市政工程局负责。本标准由建设部标准定额研究所组织出版。第一章总那么第二章检验评定方法和等级标准第条市政排水管渠工程的质量评定，分为“合格与“优良两个等级。第2.0.2条市政排
2、水管渠工程工序、部位、单位工程的划分：一、工序：工序划分为：沟槽、平基、管座、安管、接口、顶管、检查井、闭水、回填、渠道、泵站沉井、模板、钢筋、现场浇注水泥混凝土结构、砖砌结构、构件安装、水电设备安装、铸铁管安装、钢管安装等。二、部位：市政排水管渠工程不宜划分部位，但也可按长度划分为假设干个部位。三、单位工程：市政排水管渠工程的独立核算工程，应是一个单位工程。采用分期单独核算的同一市政工程，应是假设干个单位工程。第2.0.3条检验评定必须经外观工程检查合格后，始能进行有允许偏差工程的检验。第2.0.4条进行抽样检验时，应使抽样取点能反映工程的实际情况（凡检验范围为长度者，应按规定间距抽样,选取

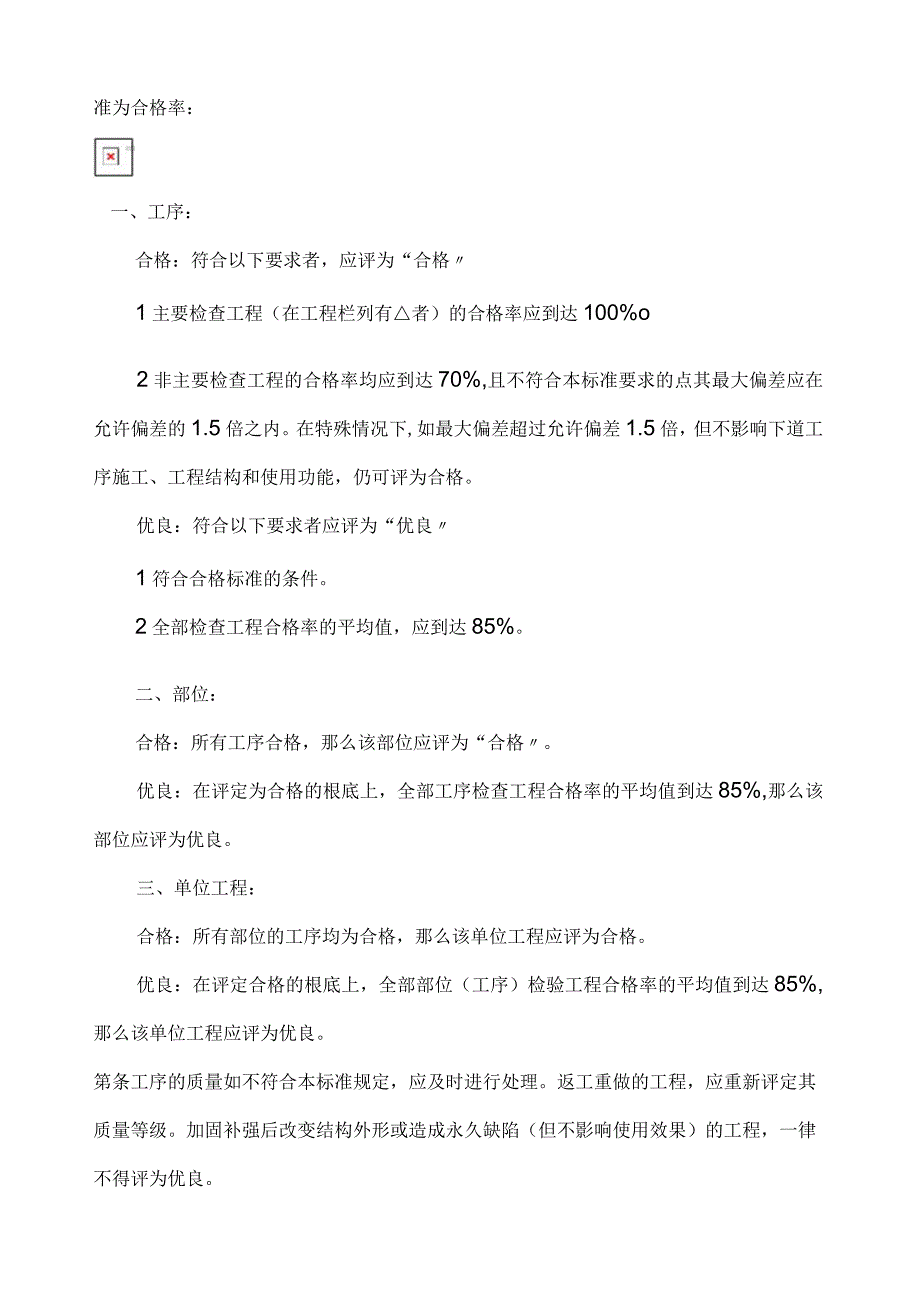

3、较大偏差点；其它在规定范围内选取较大偏差点）。第2.0.5条市政排水管渠工程质量的检验及评定应按工序、部位及单位工程三级进行，当该工程不划分部位时，可按工序、单位工程两级进行。其评定标准为合格率：一、工序：合格：符合以下要求者，应评为“合格1主要检查工程（在工程栏列有者）的合格率应到达100%o2非主要检查工程的合格率均应到达70%,且不符合本标准要求的点其最大偏差应在允许偏差的1.5倍之内。在特殊情况下,如最大偏差超过允许偏差1.5倍，但不影响下道工序施工、工程结构和使用功能，仍可评为合格。优良：符合以下要求者应评为“优良1符合合格标准的条件。2全部检查工程合格率的平均值，应到达85%。二、

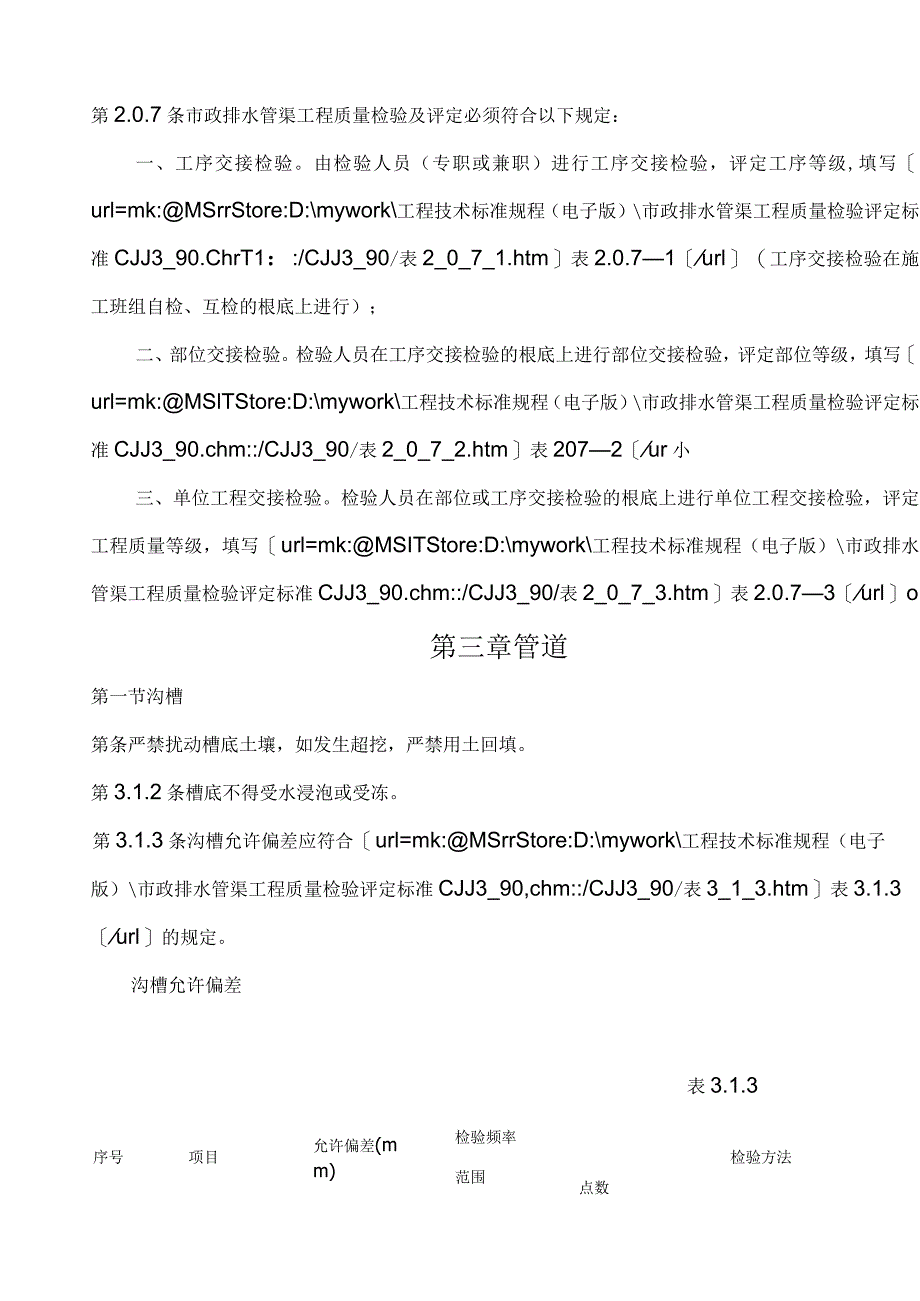

4、部位：合格：所有工序合格，那么该部位应评为“合格。优良：在评定为合格的根底上，全部工序检查工程合格率的平均值到达85%,那么该部位应评为优良。三、单位工程：合格：所有部位的工序均为合格，那么该单位工程应评为合格。优良：在评定合格的根底上，全部部位（工序）检验工程合格率的平均值到达85%,那么该单位工程应评为优良。第条工序的质量如不符合本标准规定，应及时进行处理。返工重做的工程，应重新评定其质量等级。加固补强后改变结构外形或造成永久缺陷（但不影响使用效果）的工程，一律不得评为优良。第2.0.7条市政排水管渠工程质量检验及评定必须符合以下规定：一、工序交接检验。由检验人员（专职或兼职）进行工序交接
5、检验，评定工序等级,填写url=mk:MSrrStore:D:mywork工程技术标准规程（电子版）市政排水管渠工程质量检验评定标准CJJ3_90.ChrT1：:/CJJ3_90/表2_0_7_1.htm表2.0.71url（工序交接检验在施工班组自检、互检的根底上进行）；二、部位交接检验。检验人员在工序交接检验的根底上进行部位交接检验，评定部位等级，填写url=mk:MSlTStore:D:mywork工程技术标准规程（电子版）市政排水管渠工程质量检验评定标准CJJ3_90.chm:/CJJ3_90/表2_0_7_2.htm表2072ur小三、单位工程交接检验。检验人员在部位或工序交接检验的
6、根底上进行单位工程交接检验，评定工程质量等级，填写url=mk:MSITStore:D:mywork工程技术标准规程（电子版）市政排水管渠工程质量检验评定标准CJJ3_90.chm:/CJJ3_90/表2_0_7_3.htm表2.0.73urlo第三章管道第一节沟槽第条严禁扰动槽底土壤，如发生超挖，严禁用土回填。第3.1.2条槽底不得受水浸泡或受冻。第3.1.3条沟槽允许偏差应符合url=mk:MSrrStore:D:mywork工程技术标准规程（电子版）市政排水管渠工程质量检验评定标准CJJ3_90,chm:/CJJ3_90/表3_1_3.htm表3.1.3url的规定。沟槽允许偏差表3.1
7、.3序号项目允许偏差(mm)检验频率范围点数检验方法1槽底高程O-30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定两井之间6挂中心线用尺量每侧计3沟槽边坡不陡于规定两井之间6用坡度尺检验每侧计3第二节平基、管座第条平基、管座允许偏差应符合url=mk:MSlTStore:D:mywork工程技术标准规程(电子版)市政排水管渠工程质量检验评定标准CJJ3_90,chm:/CJJ3_90/表3_2_1.htm表321url的规定。第三节安管第条管道必须垫稳，管底坡度不得倒流水，缝宽应均匀，管道内不得有泥土砖石、砂浆、木块等杂物。第3.3.2条安管允许偏差应符合url=mk:MSITStore
8、:D:mywork工程技术标准规程(电子版)市政排水管渠工程质量检验评定标准CJJ3_90,chm:/CJJ3_90/表3_3_2.htm表3.3.2UrI的规定。安管允许偏差表序号项目允许偏差(mm)检验频率检验方法范围占八、数1中线位移15两井之间2挂中心线用尺口里2管内D1010两井之间2用水准底高程OOmm仪测量D10OOmm15两井之间2用水准仪测量倒虹吸管30每道直管4用水准仪测量3相邻管内底错D10OOmm3两井之间3用尺量D10OOmm5两井之间3用尺量注：1Dv700mm时，其相邻管内底错口在施工中自检，不计点。2表中D为管径。第四节接口第条承插口或企口多种接口应平直，环形间
9、隙应均匀，灰口应整齐、密类、饱满，不得有裂缝、空鼓等现象。第3.4.2条抹带接口应外表平整密实，不得有间断和裂缝、空鼓等现象。第3.4.3条抹带接口允许偏差应符合url=mk:MSlTStore:D:mywork工程技术标准规程(电子版)市政排水管渠工程质量检验评定标准CJJ3_90.chm:/CJJ3_90/表3_4_3.htm表343url的规定。抹带接口允许偏差性中项目允许偏差(mm)检验频率检验方法范围点数1宽度+50两井之间2用尺量2厚度+50两井之间2用尺量第五节顶管第条接口必须密实、平顺、不脱落。第3.5.2条内涨圈中心应对正管缝，填料密实。第3.5.3条管内不得有泥土、石子、砂
10、浆、砖块、木块等杂物。第3.5.4条顶管工作坑允许偏差应符合url=mk:MSITStore:D:mywork工程技术标准规程（电子版）市政排水管渠工程质量检验评定标准CJJ3_90.chm:/CJJ3_90/表3_5_4.htm表3.5.4UrI的规定。第3.5.5条顶管允许偏差应符合url=mk:MSITStore:D:mywork工程技术标准规程（电子版）市政排水管渠工程质量检验评定标准CJJ3_90.chm:/CJJ3_90/表3_5_5.htm表3.5.5UrI的规定。第六节检查井第条井壁必须互相垂直，不得有通缝，必须保证灰浆饱满，灰缝平整，抹面压光，不得有空鼓、裂缝等现象。第3.6
11、.2条井内流槽应平顺，踏步应安装牢固，位置准确，不得有建筑垃圾等杂物。第3.6.3条井框、井盖必须完整无损，安装平稳,位置正确。第3.6.4条检查井允许偏差应符合url=mk:MSITStore:D:mywork工程技术标准规程（电子版）市政排水管渠工程质量检验评定标准CJJ3_90.chm:/CJJ3_90/表3_6_4.htm表3.6.4UrI的规定。第七节闭水第条污水管道、雨污水合流管道、倒虹吸管、设计要求闭水的其它排水管道,必须作闭水试验。第3.7.2条排水管道闭水试验允许偏差值、渗水量应符合以下规定：一、排水管道闭水试验允许偏差应符合url=mk:MSiTStOre:D:mywork
12、工程技术标准规程（电子版）市政排水管渠工程质量检验评定标准CJJ3_90.chm:/CJJ3_90/表3_7_2_1.htm表3.7.21url的规定。排水管道闭水试验允许偏差表一1序号允许检验频率项目偏差(mm)范围点数检验方法1倒虹吸管每个井段1灌水2D1500mm每3个井段抽验1段1渗水量注：1闭水试验应在管道填土前进行。2闭水试验应在管道灌满水后经24h后再进行。3闭水试验的水位，应为试验段上游管道内顶以上2m。如上游管内顶至检查口的高度小于2m时，闭水试验水位可至井口为止。4对渗水量的测定时间不少于30min.5表中D为管径。二、排水管道闭水试验允许渗水量应符合url=mk:MSIT
13、StOre:D:mywork工m:/CJJ3_90/表3_7_2_2.htm表2url的规定。排水管道闭水试验允许渗水量表一2允许渗水量管径（mm）陶土管混凝土管、钢筋混凝土管和石棉水泥管m3d,kmLh,mm3d,lmLhm150以下70.30.50.60.70.80.90.91.01.070.320012200.825015241.030018281.135020301.240021321.345022341.450023361.560024401.7700441.8800482.0900532.21000582.41100642.71200702.91300773.21400853.51500933.916001024.317001124.718001235.119001355.620001406.221001636.822001797.523001978.224002179.0第八节回填第条在管顶上50Omm
