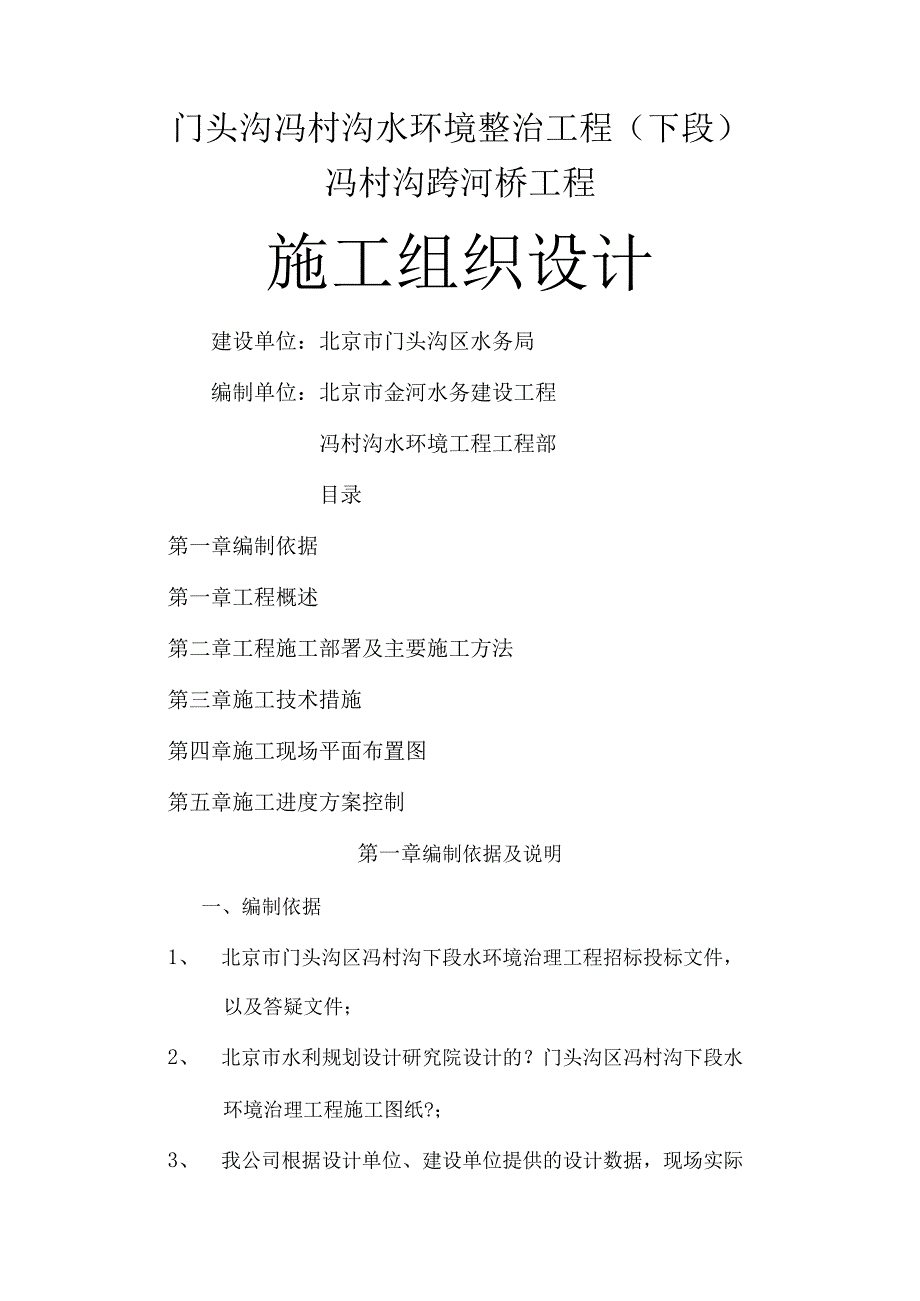

1、门头沟冯村沟水环境整治工程（下段）冯村沟跨河桥工程施工组织设计建设单位：北京市门头沟区水务局编制单位：北京市金河水务建设工程冯村沟水环境工程工程部目录第一章编制依据第一章工程概述第二章工程施工部署及主要施工方法第三章施工技术措施第四章施工现场平面布置图第五章施工进度方案控制第一章编制依据及说明一、编制依据1、 北京市门头沟区冯村沟下段水环境治理工程招标投标文件，以及答疑文件；2、 北京市水利规划设计研究院设计的？门头沟区冯村沟下段水环境治理工程施工图纸?；3、 我公司根据设计单位、建设单位提供的设计数据，现场实际勘查所绘制的地形地貌图，施工环境和工程材料资料；4、国家、行业及地方有关政策、法律

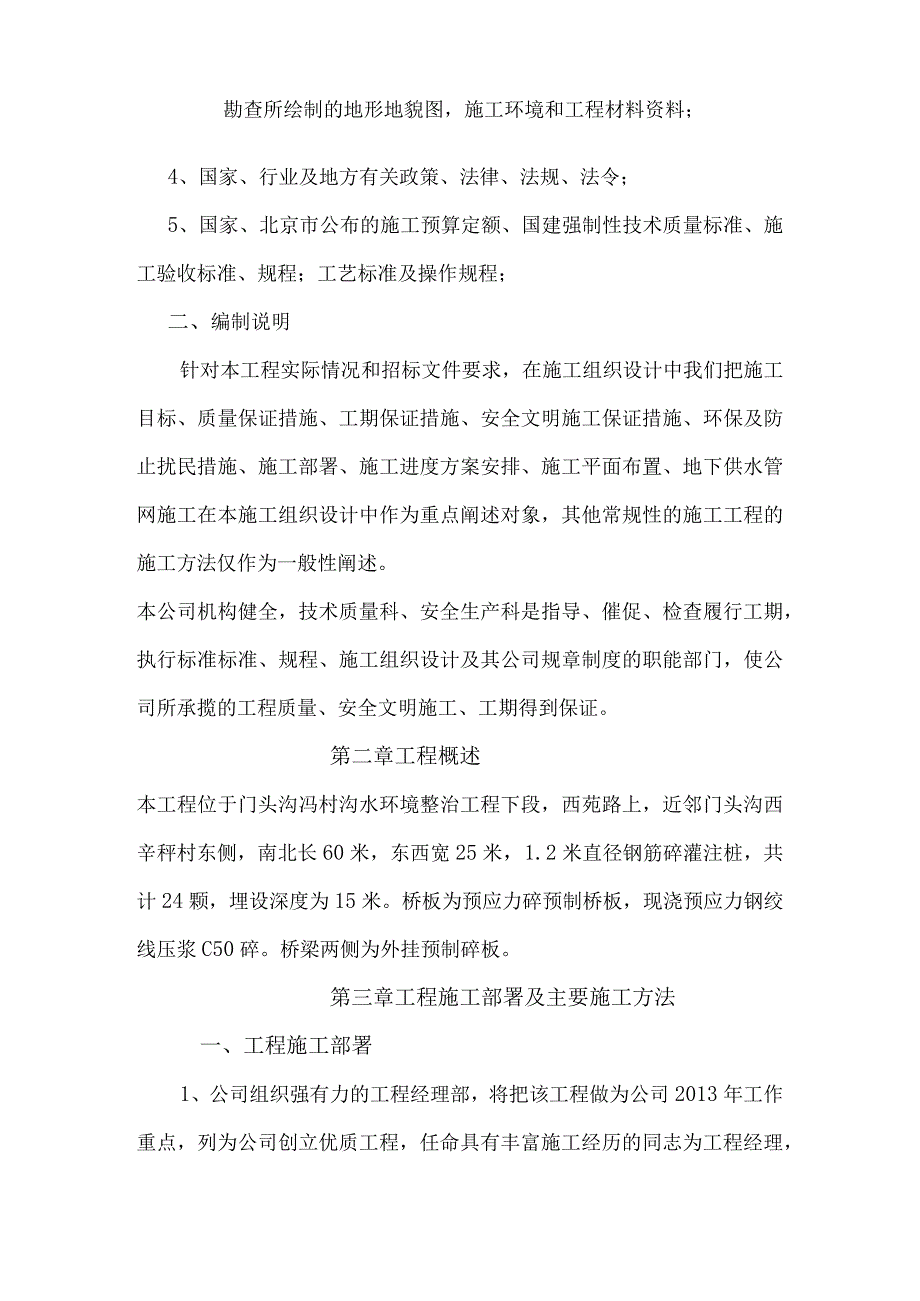

2、、法规、法令；5、国家、北京市公布的施工预算定额、国建强制性技术质量标准、施工验收标准、规程；工艺标准及操作规程；二、编制说明针对本工程实际情况和招标文件要求，在施工组织设计中我们把施工目标、质量保证措施、工期保证措施、安全文明施工保证措施、环保及防止扰民措施、施工部署、施工进度方案安排、施工平面布置、地下供水管网施工在本施工组织设计中作为重点阐述对象，其他常规性的施工工程的施工方法仅作为一般性阐述。本公司机构健全，技术质量科、安全生产科是指导、催促、检查履行工期，执行标准标准、规程、施工组织设计及其公司规章制度的职能部门，使公司所承揽的工程质量、安全文明施工、工期得到保证。第二章工程概述本工

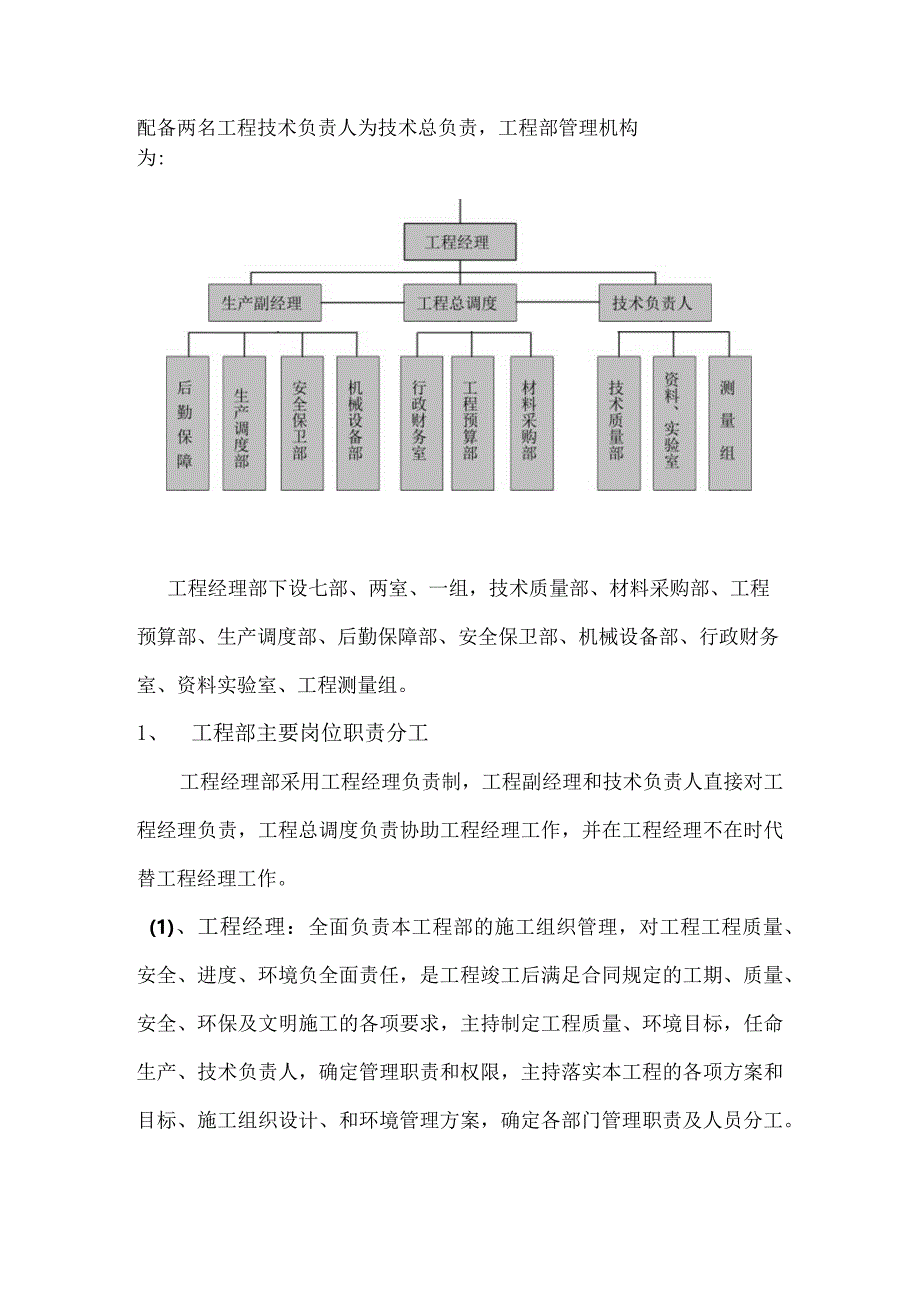

3、程位于门头沟冯村沟水环境整治工程下段，西苑路上，近邻门头沟西辛秤村东侧，南北长60米，东西宽25米，1.2米直径钢筋碎灌注桩，共计24颗，埋设深度为15米。桥板为预应力碎预制桥板，现浇预应力钢绞线压浆C50碎。桥梁两侧为外挂预制碎板。第三章工程施工部署及主要施工方法一、工程施工部署1、公司组织强有力的工程经理部，将把该工程做为公司2013年工作重点，列为公司创立优质工程，任命具有丰富施工经历的同志为工程经理，配备两名工程技术负责人为技术总负责，工程部管理机构为:工程经理部下设七部、两室、一组，技术质量部、材料采购部、工程预算部、生产调度部、后勤保障部、安全保卫部、机械设备部、行政财务室、资料实
4、验室、工程测量组。1、 工程部主要岗位职责分工工程经理部采用工程经理负责制，工程副经理和技术负责人直接对工程经理负责，工程总调度负责协助工程经理工作，并在工程经理不在时代替工程经理工作。(1)、工程经理：全面负责本工程部的施工组织管理，对工程工程质量、安全、进度、环境负全面责任，是工程竣工后满足合同规定的工期、质量、安全、环保及文明施工的各项要求，主持制定工程质量、环境目标，任命生产、技术负责人，确定管理职责和权限，主持落实本工程的各项方案和目标、施工组织设计、和环境管理方案，确定各部门管理职责及人员分工。(2)、工程技术负责人：对工程施工过程做总体筹划，领导工程施工过程中的质量和环境控制，使
5、工程质量和环境因素处于受控状态。对测量、质检、试验、施工工序等进展监视检查，确保工程施工各环节有效运转，编制工程工程施工组织设计，工程质量方案和试验方案以及工程施工指导性文件。A、负责施工技术文件、施工标准、质量标准及施工作业指导书的贯彻执行，提出改进工程质量技术措施和目标；B、合理筹划施工工地现场布置和临时施工道路，贯彻落实监视检查施工组织设计中的各项保证措施，协助工程副经理做好生产方案安排好工程施工；C、负责技术资料的整理，管理内部和外来技术资料，根据施工设计图纸组织工程施工员、测量员、工程预算人员、质量员进展学习，并组织设计交底、图纸会审及工程测量工作，制定工程分部施工方案；D、负责组织
6、建设单位、监理、设计单位工程施工分项、分部隐蔽工程验收工作，填写检查记录和各部位验收单；E、负责编制工程进度方案、材料采购及进场方案，负责监视检查施工材料质量报验工作，提出施工材料使用标准；F、负责组织工程竣工验收，工程技术资料编制、归档、备案工作；G、负责推广施工新技术、新工艺应用工作。(3)、工程副经理：在工程经理领导下，负责工程施工生产、安全、施工机械设备调动及文明施工、施工现场消防保卫工作；负责组织安排施工生产进度方案，负责组织施工人员安全教育工作；负责施工人员调动，材料进场安排工作；负责记录施工日志和施工各项用工，安全生产、消防保卫检查及整改落实工作；负责协调建设、监理单位检查整改落
7、实工作；以及后勤保证的各项工作。(4)、技术质量部：协助工程技术负责人做好设计施工图纸会审、设计交底工作，按照施工组织设计做好技术交底工作，填写施工日志，办理工程洽商记录，整理工程技术资料，编制工程竣工资料；工程质量检查验收工作。(5)、工地资料实验室：负责工地施工技术资料的搜集整理、归档，工程各项施工试验工作；(6)、工程测量组：在工程工程技术负责人领导下，负责工程测量工作，数据记录计算，测量成果图纸绘图工作；参加工程技术交底，参加工程验收工作。(7)、行政财务室：负责工程管理施工人员考勤工作，公司相关文件的发放与传送，严格执行国家相关财务制度管理规定，负责财务管理各种记账和报表工作。(8)
8、、工程预算方案部：负责工程施工预决算编制工作，负责工程施工材料方案工作；负责工程量统计上报工作。(9)、四个施工队：桩基施工队：负责土方开挖、桩基成孔、材料运输等工作；土建施工队：负责土建工程施工及施工人员管理；预应力施工队：负责管道压力灌浆施工的人员组织和施工工作；机械施工队队：负责工程所有预制构件安装工作，保证工程施工使用。2、 施工总平面布置本工程施工标段全长距离较大，为方便工程施工，施工临时道路按设计在河道左岸，临时施工道路路宽为6.5米。以原有管理用房作为办公生活区，在临时道路北侧设置钢筋加工区和木工加工区及物料堆放区。详见施工现场平面布置图。二、主要分项分部工程施工方法1、施工工序
9、测量定位原有管线迁移测量放线土方开挖1.2米桩孔定位测量人工扩孔水泥护壁成孔验收钢筋笼绑扎安装验收碎浇筑养护剔桩头桥墩施工桥台施工预制桥梁、板安装预应力管道安装钢绞线安装锚墩安装桥面叠合层钢筋绑扎钢筋碎施工砂养护预应力钢绞线张拉管道压力灌浆伦养护桥两侧外挂板安装伸缩缝施工桥面防水施工桥面面层施工。2、钢筋工程1）、钢筋采购及进场检验本工程所用钢筋均采用符合国家标准要求的产品，进场产品均符合国家标准规定，检查产品合格证和钢筋原材质量检验证明，按标准规定抽样试验。详见试验方案。2）、钢筋的存放进场钢筋必须按照规格、产地、种类、炉号进展分类存放，存放时距地面不小于150mm,并悬挂标牌说明规格、数量
10、，用花围布覆盖，防止雨淋生锈，确保使用时无污物。3）钢筋的加工与绑扎钢筋加工采用集中加工，加工前由施工员根据施工图纸绘制加工下料单，按图纸核对无误后，开场加工下料，钢筋弯钩弯曲直径为3.5d,弯钩平直段长度为IOd,钢筋搭接长度不小于40d,锚固长度不小于45d,钢筋直径大于16时，采用直螺纹连接。钢筋绑扎时，两层钢筋网之间，设置架立钢筋固定，绑扎时需用套口绑扎结实。a、钢筋绑扎连接接头的搭接长度及接头位置，须符合图纸构造设计说明和标准规定。钢筋接头宜设置在受力较小处，同一纵向受力钢筋不宜设置两个或两个以上接头。b、钢筋搭接长度的末端距钢筋弯起点的距离，不得小于钢筋直径的10倍，接头不得位于构
11、件最大弯矩处。顶板钢筋搭接，上铁在跨中，下铁在支座。并应保证伸入支座长度25d,且应深入到支座中心线。c、HPB235级钢筋末端应做180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直局部长度不应小于钢筋直径的3倍;HRB335级钢筋末端可不做弯钩。d、钢筋绑扎接头搭接处，须在中心和两端用铁丝绑扎结实（即至少应三点绑扎）。e、同一构件中相邻纵向受力钢筋的绑扎搭接接头应相互错开。同一连接区段内（钢筋绑扎搭接接头连接区段的长度为：L3XL2倍搭接长度，凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段），有绑扎接头的纵向受力钢筋截面面积占纵向受力钢筋总截面面积百分率，必须
12、符合以下规定：挡土墙体钢筋搭接不超过50%o当为二级抗震要求时，钢筋搭接长度尚应乘以L15的系数。4）、钢筋工程质量控制（1）严把钢筋进场关：从源头上严格控制进场钢筋质量，这是保证钢筋施工质量的首要任务。选择国营大型钢厂作为供货商，每次进场钢筋必须具有钢筋出厂合格证明、原材质量证明书和原材试验报告单。钢筋进场后按批进展联合验收及原材复试，合格前方可用于工程施工。即从材料管理上把住钢筋质量关。（2）严把审图关：派有丰富施工经历的技术人员进展审图和钢筋翻样工作，针对钢筋施工的重点，对钢筋施工必须要提前放样，提前采取技术质量控制措施。钢筋在运输和储存时，不得损坏标志，并须按批分别堆放整齐，防止锈蚀或
13、油污；进入施工现场的钢筋每捆重量不得大于现场所用塔吊的最大幅度起重量。装卸或吊运时须防止使钢筋变形。（3）控制钢筋下料成型：为保证下料和成型尺寸准确，现场技术人员要亲自到加工现场进展交底，并派专人在加工现场负责监视检查钢筋的加工成型质量。同时加工好的钢筋还要再次经过严格筛选，有效地控制钢筋下料成型质量。（4）钢筋接头质量控制：提高机械化程度，加强钢筋成型准确度,细化绑扎工艺，重点控制审图把关、锚固长度、搭接长度、钢筋间距、保护层厚度，抑制钢筋位移的通病，确保钢筋一次验收合格。根据图纸要求，本工程钢筋直径218mm时，采用直螺纹机械连接，能有效控制钢筋的连接质量。（5）坚持测量放线监控在底板碎浇
14、筑完成后进展一次放线，根据放线调整竖向钢筋位置,水平钢筋绑扎完成后，进一步核实竖向钢筋位置，钢筋保护层垫块板扎结实，准确无误后报请监理单位验收合格前方可支模板浇筑混凝O3、模板工程根据工程设计图纸，本工程主要使用30系列小钢模板，和钢管支撑体系，对异型碎采用竹胶板、木方体系，桥台灌注桩采用定型大钢模。1）、模板施工顺序：垫层模板根基模板（边墙模板）2）、待钢筋工程施工完成，验收合格后，方可支模。3）、质量要求：（1）施工顺序：根据施工图纸要求，清理好基槽，支好根基垫层模板，校正，验收合格后，浇筑碎。在浇筑碎的外表强度到达每平米12MPa后，进展测量放线，将挡水堰墙体边线、30Omm控制线弹好，
15、验线合格，方可绑扎钢筋，钢筋验收合格后，应清理干净碎外表浮浆和松动石子。方可支模。(2)模板拼缝必须严密，缝隙之间采用海绵条，板面必须平整，平整度不得大于2mm,上口上下差不得大于2mm,垂直度不得大于3mmo钢支撑必须按照施工交底进展加固，加固刚度、结实性必须符合施工要求。碎施工时不得有跑模现象。4、工程测量工程测量是工程施工的起始工作，根据业主单位提供的点坐标与高程，对施工部位做好测量工作，是工程施工按照设计图纸要求，保证工程质量的最重要的关键环节。1) 成立工程施工测量专业组，选择富有测量施工经历的测量人员，担任工程施工测量组长，在工程技术负责人的领导下，根据业主提供的坐标和高程，展开工
16、程施工测量工作。2) 根据点和施工图纸，对工程施工场地原貌进展测量，建设测量控制网，根据点坐标和高程，按施工图纸，确定河道中心第IP19点，计算切点坐标，设为IP18a点，用全站仪测设该点位置，测量出IP18点至IP19点间的河道中心线，如此，确定出全部河道中心线，及桥梁中心线。明确表示出K1+198.768和桩点的坐标和断面，绘制测量成果图，报监理单位验收。3) 测量复核测量组在工程技术负责人的领导下，严格按照测量标准验收程序组织监理单位专业人员对测量成果进展复测验收，重点在断面位置控制点的测量及原地貌高程和开挖后的高程，测量施工记录做到真实、清晰、完成，控制桩点做好保护，测量仪器使用前必须经过检测合格。经复测合格后，方可开挖河
