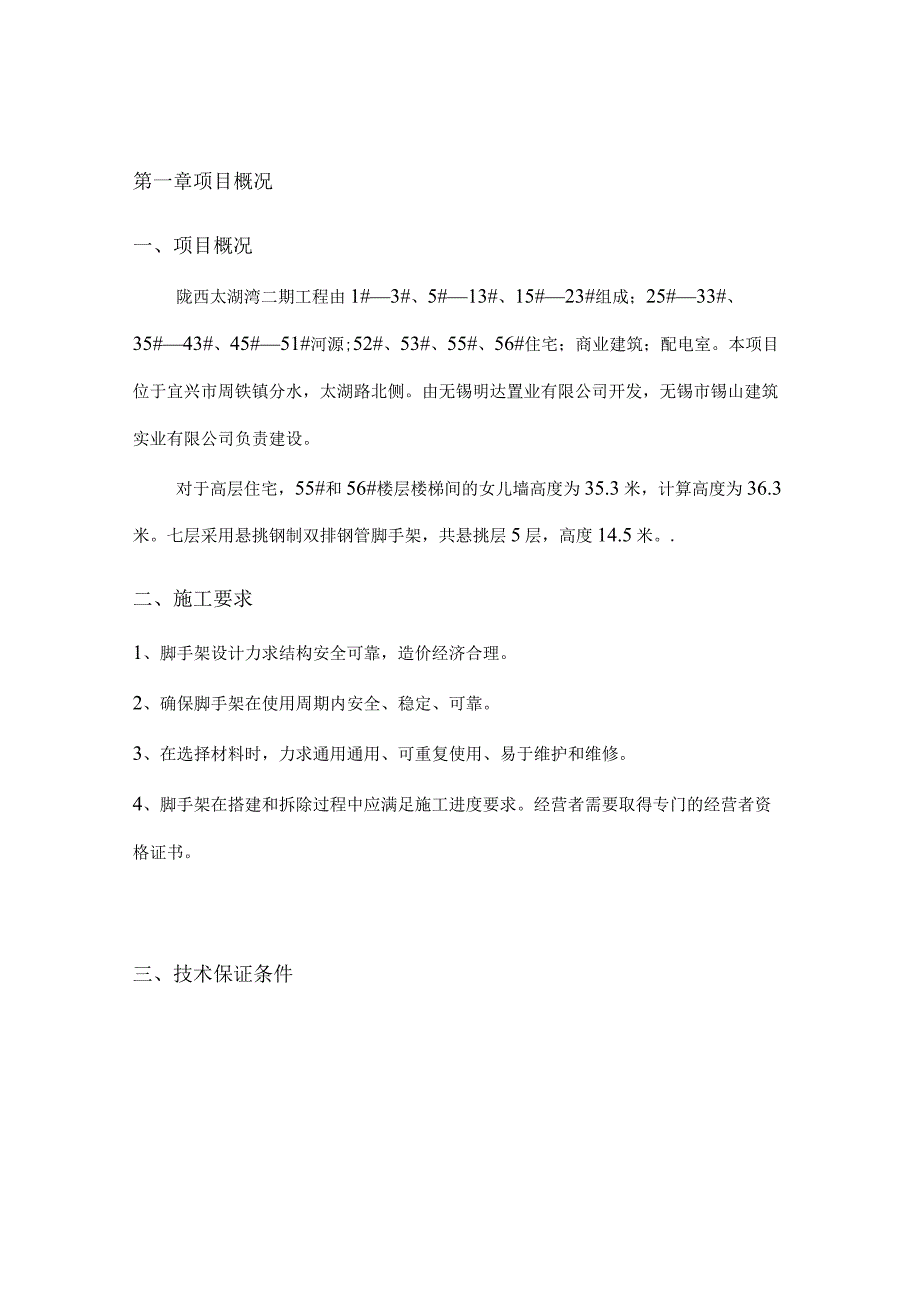

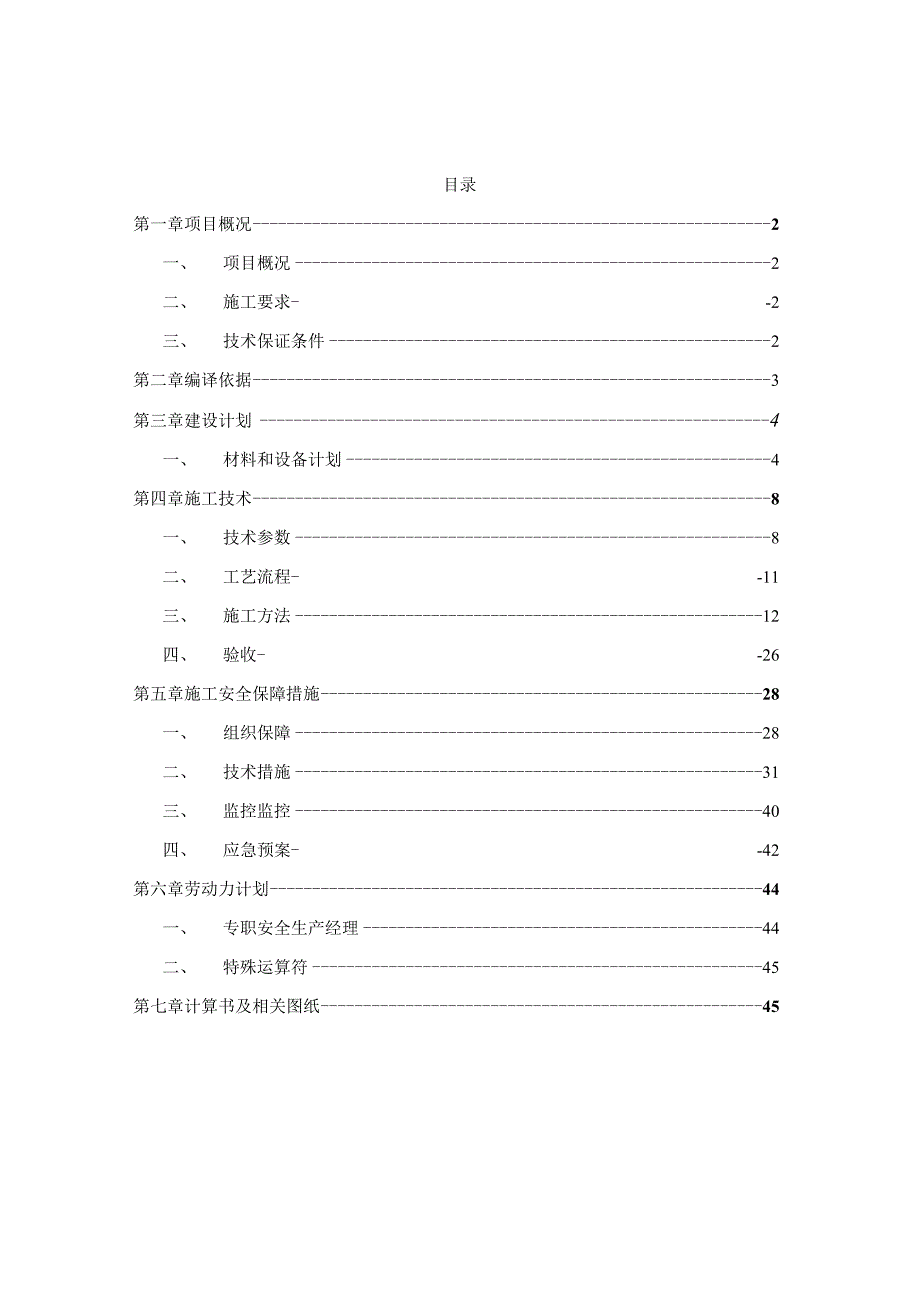

1、目录第一章项目概况2一、 项目概况2二、 施工要求-2三、 技术保证条件2第二章编译依据3第三章建设计划4一、材料和设备计划4第四章施工技术8一、 技术参数8二、 工艺流程-11三、 施工方法12四、 验收-26第五章施工安全保障措施28一、 组织保障28二、 技术措施31三、 监控监控40四、 应急预案-42第六章劳动力计划44一、 专职安全生产经理44二、 特殊运算符45第七章计算书及相关图纸45第一章项目概况一、项目概况陇西太湖湾二期工程由1#3#、5#13#、15#23#组成；25#33#、35#43#、45#51#河源;52#、53#、55#、56#住宅；商业建筑；配电室。本项目位于

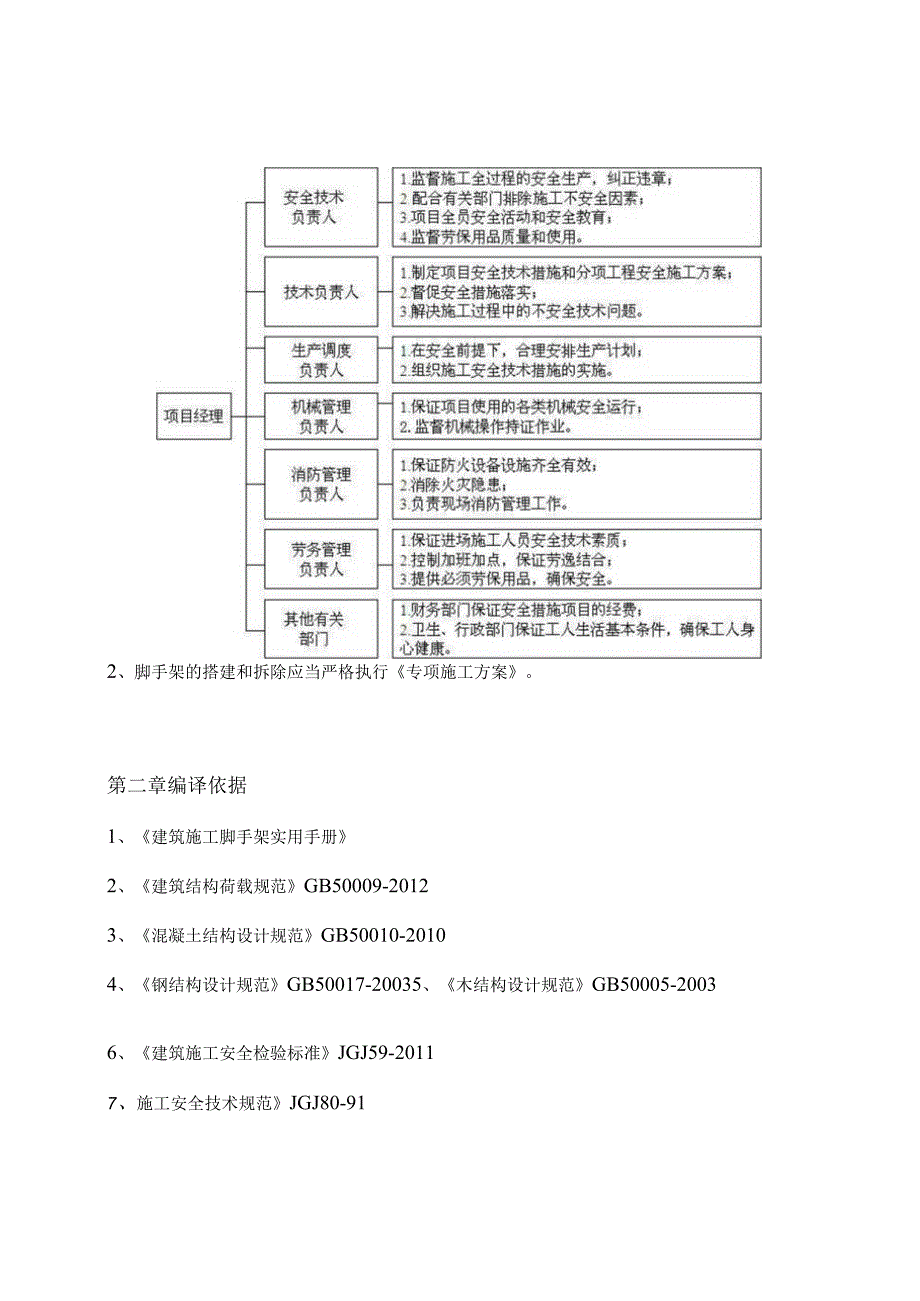

2、宜兴市周铁镇分水，太湖路北侧。由无锡明达置业有限公司开发，无锡市锡山建筑实业有限公司负责建设。对于高层住宅，55#和56#楼层楼梯间的女儿墙高度为35.3米，计算高度为36.3米。七层采用悬挑钢制双排钢管脚手架，共悬挑层5层，高度14.5米。.二、施工要求1、脚手架设计力求结构安全可靠，造价经济合理。2、确保脚手架在使用周期内安全、稳定、可靠。3、在选择材料时，力求通用通用、可重复使用、易于维护和维修。4、脚手架在搭建和拆除过程中应满足施工进度要求。经营者需要取得专门的经营者资格证书。三、技术保证条件2、脚手架的搭建和拆除应当严格执行专项施工方案。第二章编译依据1、建筑施工脚手架实用手册2、建
3、筑结构荷载规范GB50009-20123、混凝土结构设计规范GB50010-20104、钢结构设计规范GB50017-20035、木结构设计规范GB50005-20036、建筑施工安全检验标准JGJ59-20117、施工安全技术规范JGJ80-918、施工中扣件式钢管脚手架安全技术规范JGJ130-20119、风险较大子项目安全管理办法（建智200987号）10、建设工程安全生产管理条例国务院令第393号Ik工程设计图纸12、本项目施工组织设计第三章建设计划一、材料和设备计划1、脚手架钢管应采用现行国家标准纵向电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3091规定的Q235普通
4、钢管，钢材的钢材质量管材应符合现行国家标准碳素结构钢GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kgo新钢管表面应平直、光滑,不得有裂纹、伤痕、分层、错位、硬弯、毛刺、压痕和深划痕。应符合现行国家标准金属拉伸室温拉伸试验方法GB/T228的有关规定，质量偏差及钢管外径、壁厚、端面等应符合安全施工用扣件式钢管脚手架技术规范JGJ130相关规定应涂防锈漆。旧钢管表面腐蚀深度和钢管弯曲变形量应符合施工中扣件式钢管脚手架安全技术规范JGJ130的有关规定。防锈检查应每年进行。检验时，应从腐蚀严重的钢管中取出3根钢管，将每个腐蚀严重的部位横切进行抽样检验。当腐蚀深度超过规定值时
5、，不应使用。严禁在钢管上打孔。2、紧固件应采用可锻铸铁或铸钢制造,其质量和性能应符合现行国家标准钢脚手架紧固件GB15831的要求。其他材料制成的紧固件应进行试验，以证明其质量符合本标准的要求。利用。紧固件应具有生产许可证、法定检测单位的检测报告和产品合格证。紧固件进入施工现场时,应检查产品合格证，并进行抽样复检。紧固件在使用前应一一选好，严禁有裂纹、变形、螺栓打滑的。当螺栓的拧紧力矩达到65Nm时，紧固件不应损坏。新旧紧固件均应进行防锈处理。3、架设货架前，应进行保养、除锈、均匀着色，力求环保美观。4、脚手架、脚手板可用钢、竹材料制作，单块脚手板质量不超过30kg；(2)、竹脚手板宜选用毛竹
6、或楠竹串串板、竹篱板；竹杆插脚手板应符合现行行业标准建筑中木脚手架安全技术规范JGJ64的相关规定；、冲压钢脚手架应符合现行国家标准碳素结构钢GB/T700中Q235级钢的要求。新脚手板应有产品质量证明书，尺寸偏差应符合施工中扣件式钢管脚手架安全技术规范JGJ130的有关规定，不得有裂纹、开焊和硬弯.新旧脚手板均应涂防锈漆，并有防滑措施；5、安全网采用密网式安全网，应满足以下要求:、目密度不小于2000目/100Cm2；(2)、网体各边上的开环必须牢固可靠，孔径不小于Imn1；(3)、网状缝线不得有跳针或露缝，缝边应均匀；(4)、网体接缝不得超过一条，接缝应平直牢固；(5)、不得有妨碍使用的碎
7、砂、破洞、变形和编织缺陷；、阻燃安全网的连续燃烧和阻燃时间不应超过4s。使用的安全网必须有产品生产许可证和质量证明书，以及相关建筑安全监督管理部门颁发的许可证；、抗穿透测试不穿透，1.6x1.8m单网重量3kg以上；(8)、颜色应符合环保效果要求，选择绿色；6、连接壁材料采用钢管或型钢，其材料应符合现行国家标准碳钢结构GB/T700中Q235级钢或低合金高强度结构中Q345级钢的要求。钢GB/T1591.7、悬臂梁由型钢制成，其材料应符合现行国家标准碳素结构钢GB/T700或低合金高强度结构钢GB/T1591的要求。8、连梁承受电杆的载荷，连接点应稳定可靠，所用钢材必须表面光滑，不生锈。截面有
8、足够的抗弯距离，其挠度变形在满载条件下应满足相应的设计要求。9、用于固定悬臂梁的U型钢筋拉环或地脚螺栓的材料应符合现行国家标准钢筋混凝土用钢第1部分：热轧圆钢GB1499.1HPB235级钢筋。主要材料参数表【钢悬臂式脚手架（扣件式）】姓名规格利用单元总需求评论钢管48mmX2.8mm纵向横杆、竖杆、剪刀撑、水平横杆、连接墙件、F支撑杆件根自己的木制脚手架3000mm200mm50mm脚手架和基础垫片自己的紧固件杆的连接个人自己的安全网6m1.5m2000目跌倒预防打开购买钢丝绳637上拉杆仪表自己的工字钢16号悬臂式主梁根自己的槽钢14号悬臂梁_根自己的第四章施工技术一、技术参数【钢悬臂式脚
9、手架（扣件式）】脚手架行双排脚手架纵横横杆排列顶部的水平横条架设高度（米）14.5_钢管类型48X2.8立杆垂直距离（米）L5_立杆水平距离（米）0.7,极步距（米）1.8双极计算方法没有双极护脚趾2步1套脚手架2步1套横向支撑5跨1组连接墙布置两步三跨墙壁连接紧固件连接区域江苏基本风压（kNm2）0.3安全网完全关闭悬臂方式普通主梁悬臂锚点设置方法U型地脚螺栓主梁组合根数nz1主梁悬臂长度Lx(mm)1400a(mm)主梁锚点至建筑物边缘100建筑内主梁锚固长度LX(mm)1750梁/楼板混凝土强度等级C30主梁材料规格16号工字钢【钢悬臂式脚手架(外角、楼梯)】太阳角主梁悬臂方式连杆悬臂B
10、在建筑物的正角90梁/板混凝土强度等级C30正角对角线上是否有主梁是的水平极行2主梁锚点到建筑物边缘的距离c(mm)100主梁材料类型工字钢主梁材料规格16号工字钢链接材料类型槽钢连接梁材料规格14a槽钢拉杆材质类型钢管上拉杆连接形式耳板下支撑材料类型槽钢下支撑构件与建筑物的连接角焊缝形式三排悬臂梁主梁校核计算】悬臂方式普通主梁悬臂锚点设置方法U型地脚螺栓压环钢直径d(mm)16主梁悬臂长度Lx(mm)2210a(mm)主梁锚点至建筑物边缘100建筑内主梁锚固长度Lm(mm)2763梁/楼板混凝土强度等级C30主梁材料规格16号工字钢主梁组合根数nz1四排悬臂梁主梁校核计算】悬臂方式普通主梁悬
11、臂锚点设置方法U型地脚螺栓压环钢筋直径d(mm)16主梁悬臂长度Lx(mm)2600a(mm)主梁锚点至建筑物边缘100建筑内主梁锚固长度Lm(mm)3250梁/楼板混凝土强度等级C30主梁材料规格16号工字钢主梁组合根数nZ1【主梁保持计算计算】悬臂方式连接在主梁上的梁锚点设置方法U型地脚螺栓压环钢筋直径d(mm)16主梁悬臂长度Lx(mm)4320主梁锚点到建筑物边缘的距离a(mm)100建筑内主梁锚固长度Lx(mm)1200梁/楼板混凝土强度等级C30主梁材料规格16号工字钢主梁组合根数nZ1二、工艺流程【钢悬臂式脚手架(扣件式)】预埋件设置T安装悬臂主梁T悬臂主梁上下支撑构件设置T立杆
12、定位点设置一纵扫杆一立杆一横扫杆T水平横杆一纵横杆(格子)一剪刀撑一连接墙片一铺设脚手板一绑防护栏杆一绑安全网【多排悬臂框架主梁校核计算】【钢悬臂脚手架（外角、楼梯）】预埋件设置f悬臂主梁安装一悬臂主梁上下支撑件设置f连接梁【主梁保持计算计算】预埋件设置f安装主梁f设置主梁上下支撑件f连接梁三、施工方法1、悬臂梁定位定距定位，标定悬臂梁位置并做标记。悬臂梁必须保证足够的锚固强度和截面抗屈曲能力，悬臂长度应根据设计确定。普通主梁悬挑时，垂直杆直接支撑在悬臂梁上，水平悬臂梁纵向间距与上脚手架杆纵向间距相同；上脚手架杆与悬臂梁的支撑结构应有可靠的定位和连接措施，以保证上架的稳定性。通常在悬臂梁或纵梁
