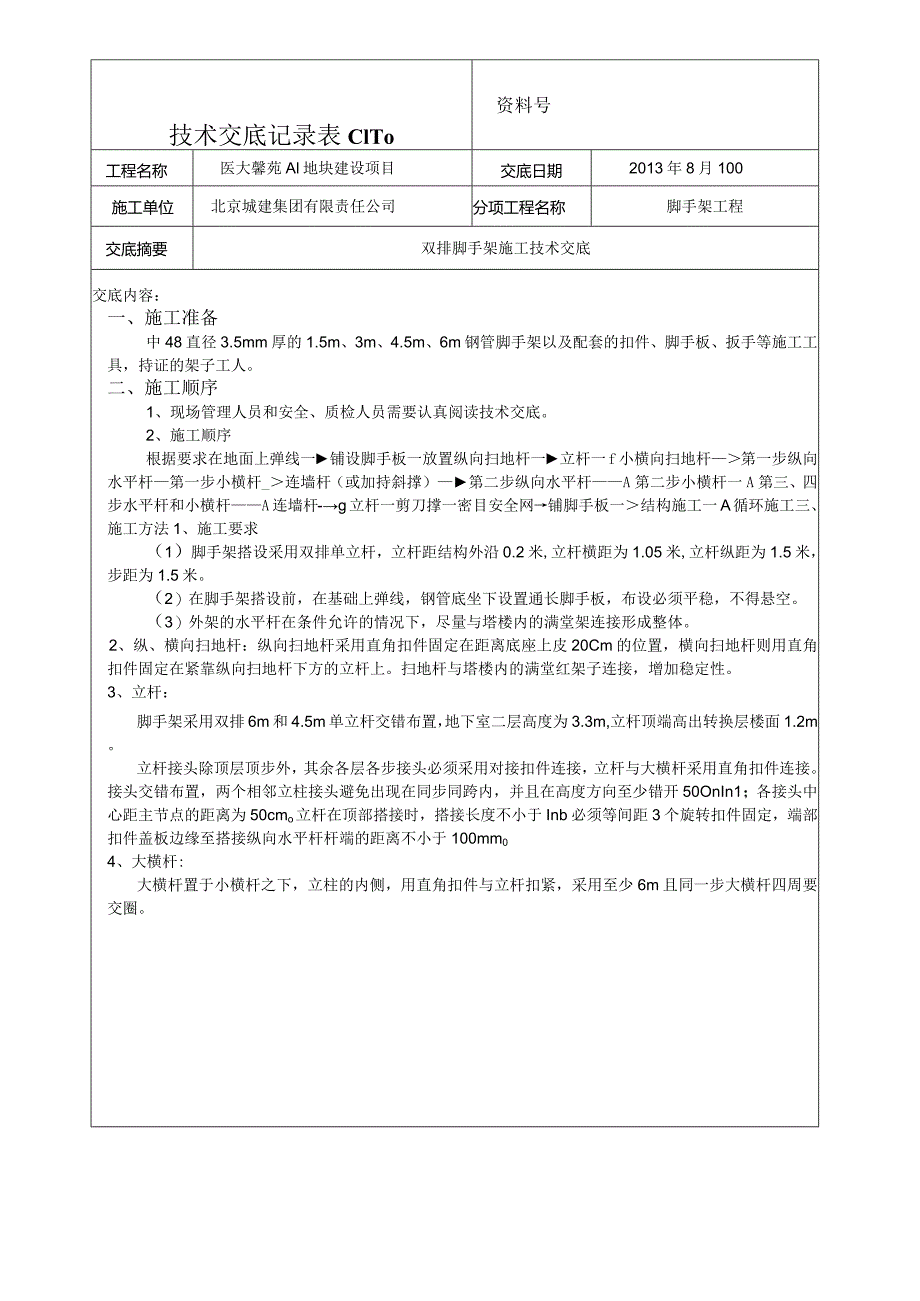

地下室双排脚手架.docx_第1页
第1页 / 共4页

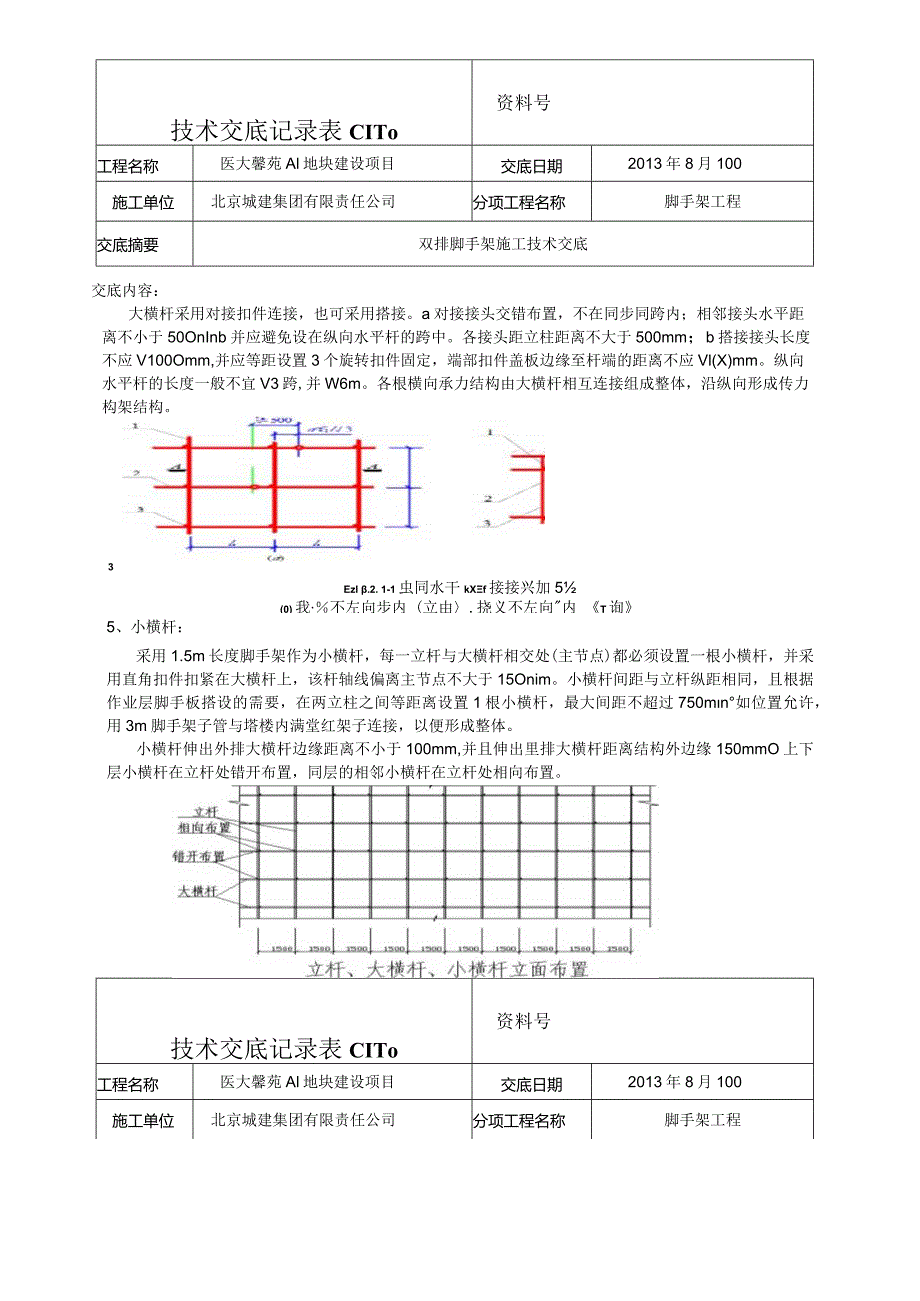

地下室双排脚手架.docx_第2页
第2页 / 共4页

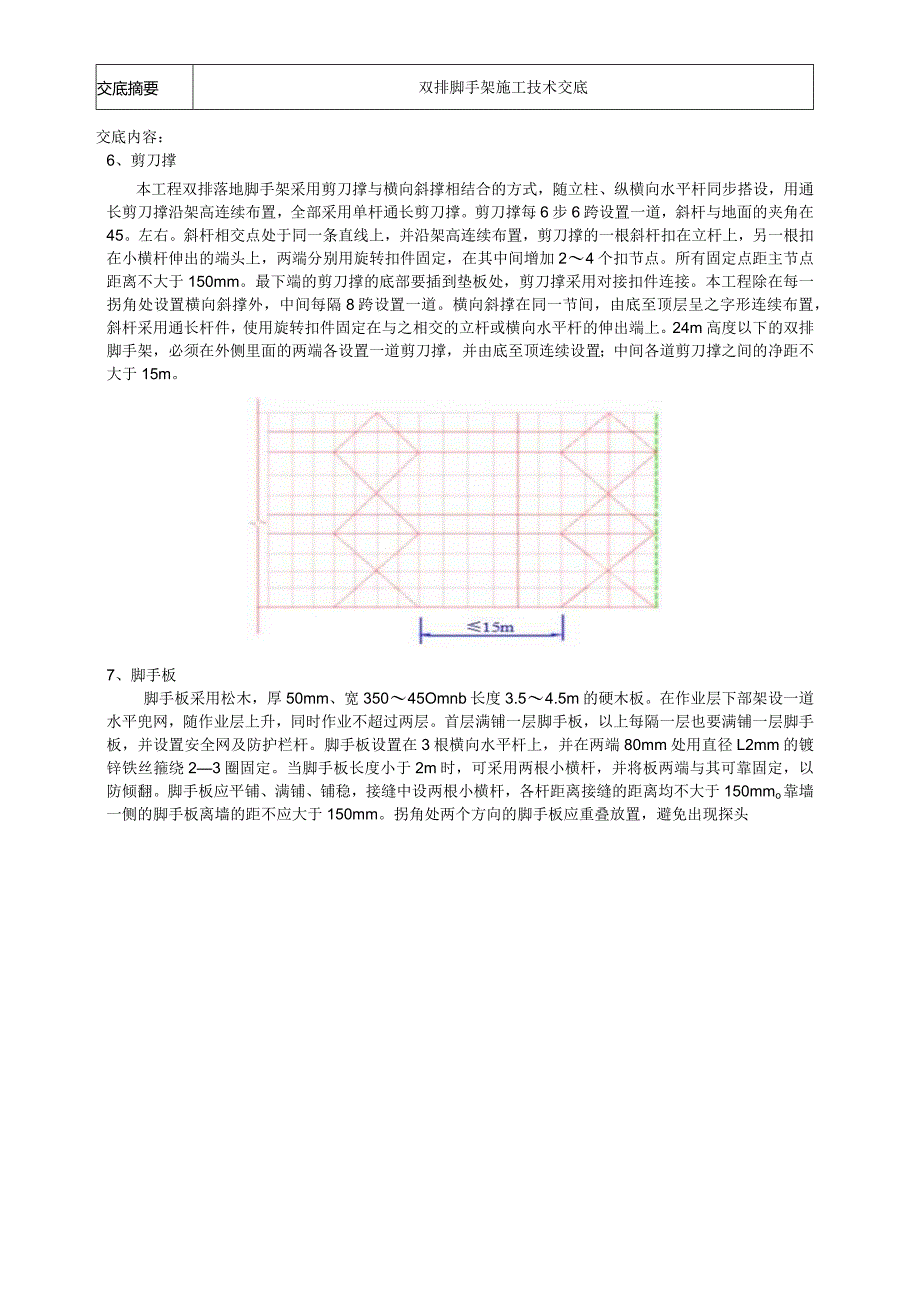

地下室双排脚手架.docx_第3页
第3页 / 共4页
地下室双排脚手架.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《地下室双排脚手架.docx》由会员分享,可在线阅读,更多相关《地下室双排脚手架.docx(4页珍藏版)》请在第壹文秘上搜索。

1、技术交底记录表ClTo资料号工程名称医大馨苑Al地块建设项目交底日期2013年8月100施工单位北京城建集团有限责任公司分项工程名称脚手架工程交底摘要双排脚手架施工技术交底交底内容:一、施工准备中48直径3.5mm厚的1.5m、3m、4.5m、6m钢管脚手架以及配套的扣件、脚手板、扳手等施工工具,持证的架子工人。二、施工顺序1、现场管理人员和安全、质检人员需要认真阅读技术交底。2、施工顺序根据要求在地面上弹线一铺设脚手板一放置纵向扫地杆一立杆一f小横向扫地杆第一步纵向水平杆第一步小横杆_连墙杆(或加持斜撑)第二步纵向水平杆A第二步小横杆一A第三、四步水平杆和小横杆A连墙杆-g立杆一剪刀撑一密目

2、安全网铺脚手板一结构施工一A循环施工三、施工方法1、施工要求(1)脚手架搭设采用双排单立杆,立杆距结构外沿0.2米,立杆横距为1.05米,立杆纵距为1.5米,步距为1.5米。(2)在脚手架搭设前,在基础上弹线,钢管底坐下设置通长脚手板,布设必须平稳,不得悬空。(3)外架的水平杆在条件允许的情况下,尽量与塔楼内的满堂架连接形成整体。2、纵、横向扫地杆:纵向扫地杆采用直角扣件固定在距离底座上皮20Cm的位置,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立杆上。扫地杆与塔楼内的满堂红架子连接,增加稳定性。3、立杆:脚手架采用双排6m和4.5m单立杆交错布置,地下室二层高度为3.3m,立杆顶端高出

3、转换层楼面1.2m。立杆接头除顶层顶步外,其余各层各步接头必须采用对接扣件连接,立杆与大横杆采用直角扣件连接。接头交错布置,两个相邻立柱接头避免出现在同步同跨内,并且在高度方向至少错开50OnIn1;各接头中心距主节点的距离为50cmo立杆在顶部搭接时,搭接长度不小于Inb必须等间距3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm04、大横杆:大横杆置于小横杆之下,立柱的内侧,用直角扣件与立杆扣紧,采用至少6m且同一步大横杆四周要交圈。技术交底记录表CITo资料号工程名称医大馨苑Al地块建设项目交底日期2013年8月100施工单位北京城建集团有限责任公司分项工程名称

4、脚手架工程交底摘要双排脚手架施工技术交底交底内容:大横杆采用对接扣件连接,也可采用搭接。a对接接头交错布置,不在同步同跨内;相邻接头水平距离不小于50OnInb并应避免设在纵向水平杆的跨中。各接头距立柱距离不大于500mm;b搭接接头长度不应V100Omm,并应等距设置3个旋转扣件固定,端部扣件盖板边缘至杆端的距离不应Vl(X)mm。纵向水平杆的长度一般不宜V3跨,并W6m。各根横向承力结构由大横杆相互连接组成整体,沿纵向形成传力构架结构。Ezl .2. 1-1 虫同水干kXf 接接兴加5(0) 我不左向步内 (立由.挠义不左向内 T询1立行 B 2Ar=j zKr+T 3-0同 ZKT打35

5、、小横杆:采用1.5m长度脚手架作为小横杆,每一立杆与大横杆相交处(主节点)都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主节点不大于15Onim。小横杆间距与立杆纵距相同,且根据作业层脚手板搭设的需要,在两立柱之间等距离设置1根小横杆,最大间距不超过750mn如位置允许,用3m脚手架子管与塔楼内满堂红架子连接,以便形成整体。小横杆伸出外排大横杆边缘距离不小于100mm,并且伸出里排大横杆距离结构外边缘150mmO上下层小横杆在立杆处错开布置,同层的相邻小横杆在立杆处相向布置。技术交底记录表CITo资料号工程名称医大馨苑Al地块建设项目交底日期2013年8月100施工单位北京

6、城建集团有限责任公司分项工程名称脚手架工程交底摘要双排脚手架施工技术交底交底内容:6、剪刀撑本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式,随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高连续布置,全部采用单杆通长剪刀撑。剪刀撑每6步6跨设置一道,斜杆与地面的夹角在45。左右。斜杆相交点处于同一条直线上,并沿架高连续布置,剪刀撑的一根斜杆扣在立杆上,另一根扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在其中间增加24个扣节点。所有固定点距主节点距离不大于150mm。最下端的剪刀撑的底部要插到垫板处,剪刀撑采用对接扣件连接。本工程除在每一拐角处设置横向斜撑外,中间每隔8跨设置一道。横向斜

7、撑在同一节间,由底至顶层呈之字形连续布置,斜杆采用通长杆件,使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。24m高度以下的双排脚手架,必须在外侧里面的两端各设置一道剪刀撑,并由底至顶连续设置;中间各道剪刀撑之间的净距不大于15m。7、脚手板脚手板采用松木,厚50mm、宽35045Omnb长度3.54.5m的硬木板。在作业层下部架设一道水平兜网,随作业层上升,同时作业不超过两层。首层满铺一层脚手板,以上每隔一层也要满铺一层脚手板,并设置安全网及防护栏杆。脚手板设置在3根横向水平杆上,并在两端80mm处用直径L2mm的镀锌铁丝箍绕23圈固定。当脚手板长度小于2m时,可采用两根小横杆,并将

8、板两端与其可靠固定,以防倾翻。脚手板应平铺、满铺、铺稳,接缝中设两根小横杆,各杆距离接缝的距离均不大于150mmo靠墙一侧的脚手板离墙的距不应大于150mm。拐角处两个方向的脚手板应重叠放置,避免出现探头技术交底记录表CITo资料号工程名称医大馨苑Al地块建设项目交底日期2013年8月100施工单位北京城建集团有限责任公司分项工程名称脚手架工程交底摘要双排脚手架施工技术交底交底内容:及空档现象。8、连墙件与结构连接地下结构用的外架子必须做好连墙件,连墙件设置密度为垂直间距Hl=3m(2步距)、水平间距Ll=4.5m(3跨距)。9、防护设放脚手架要满挂全封闭式的密目安全网,密目网标采用1.8X6.Om的规格,用网绳绑扎在大横杆处立杆里侧。作业层网应高于平台1.2m,并在作业层下步架设一道水平兜网。在架内高度3.Om处设首平网,随施工层应设层网。作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆,底部侧面设18cm高的挡脚板。四、未尽事宜或有不解之处请相关技术人员现场解释!
