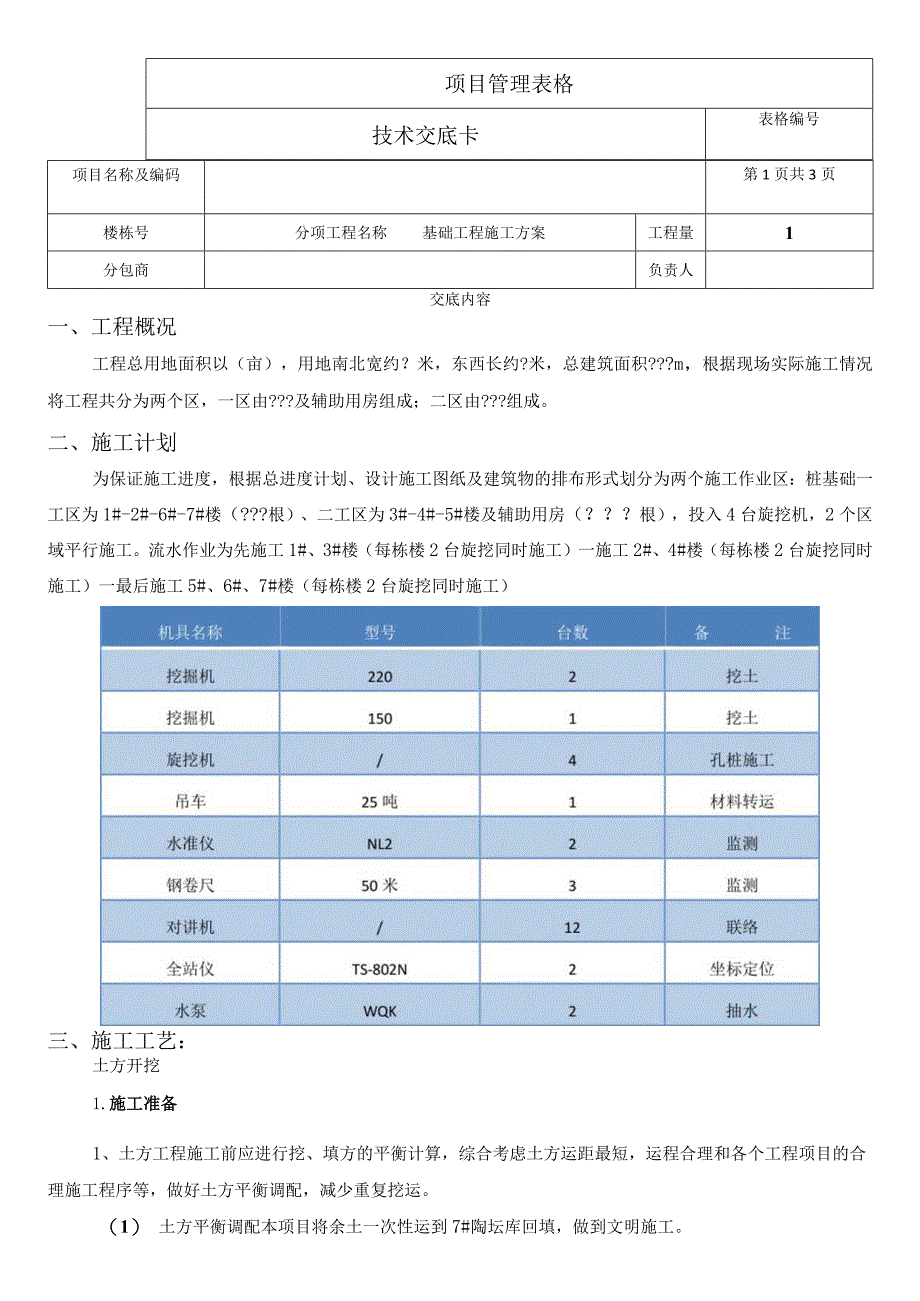

1、项目管理表格技术交底卡表格编号项目名称及编码第1页共3页楼栋号分项工程名称基础工程施工方案工程量1分包商负责人交底内容一、工程概况工程总用地面积以（亩），用地南北宽约？米，东西长约?米，总建筑面积?m，根据现场实际施工情况将工程共分为两个区，一区由?及辅助用房组成；二区由?组成。二、施工计划为保证施工进度，根据总进度计划、设计施工图纸及建筑物的排布形式划分为两个施工作业区：桩基础一工区为1#-2#-6#-7#楼（?根）、二工区为3#-4#-5#楼及辅助用房（？根），投入4台旋挖机，2个区域平行施工。流水作业为先施工1#、3#楼（每栋楼2台旋挖同时施工）一施工2#、4#楼（每栋楼2台旋挖同时施工

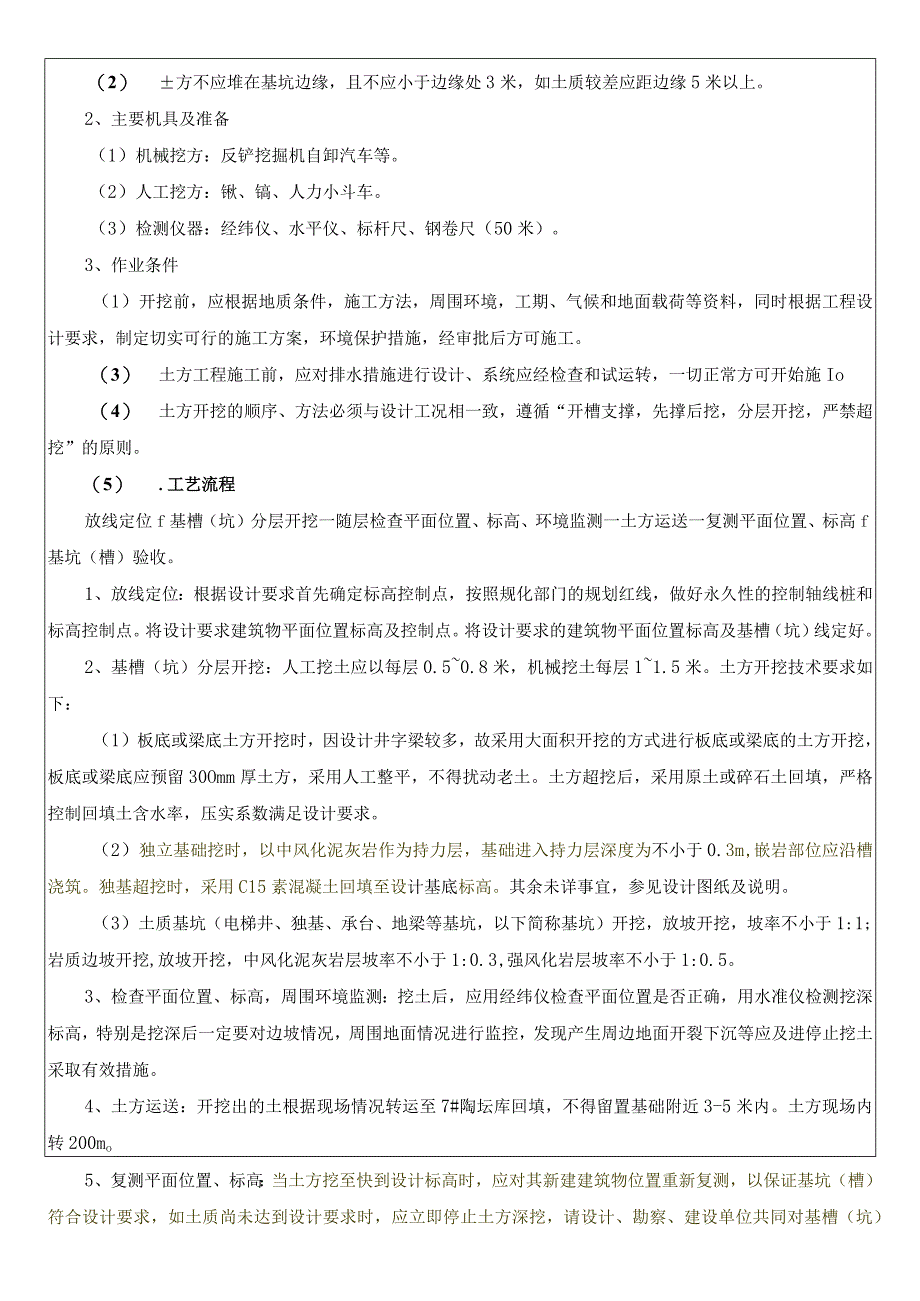

2、）一最后施工5#、6#、7#楼（每栋楼2台旋挖同时施工）三、施工工艺：土方开挖1.施工准备1、土方工程施工前应进行挖、填方的平衡计算，综合考虑土方运距最短，运程合理和各个工程项目的合理施工程序等，做好土方平衡调配，减少重复挖运。（1） 土方平衡调配本项目将余土一次性运到7#陶坛库回填，做到文明施工。（2） 方不应堆在基坑边缘，且不应小于边缘处3米，如土质较差应距边缘5米以上。2、主要机具及准备（1）机械挖方：反铲挖掘机自卸汽车等。（2）人工挖方：锹、镐、人力小斗车。（3）检测仪器：经纬仪、水平仪、标杆尺、钢卷尺（50米）。3、作业条件（1）开挖前，应根据地质条件，施工方法，周围环境，工期、气候
3、和地面载荷等资料，同时根据工程设计要求，制定切实可行的施工方案，环境保护措施，经审批后方可施工。（3） 土方工程施工前，应对排水措施进行设计、系统应经检查和试运转，一切正常方可开始施Io（4） 土方开挖的顺序、方法必须与设计工况相一致，遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。（5） .工艺流程放线定位f基槽（坑）分层开挖一随层检查平面位置、标高、环境监测一土方运送一复测平面位置、标高f基坑（槽）验收。1、放线定位：根据设计要求首先确定标高控制点，按照规化部门的规划红线，做好永久性的控制轴线桩和标高控制点。将设计要求建筑物平面位置标高及控制点。将设计要求的建筑物平面位置标高及基槽（
4、坑）线定好。2、基槽（坑）分层开挖：人工挖土应以每层0.50.8米，机械挖土每层11.5米。土方开挖技术要求如下：（1）板底或梁底土方开挖时，因设计井字梁较多，故采用大面积开挖的方式进行板底或梁底的土方开挖，板底或梁底应预留30Omm厚土方，采用人工整平，不得扰动老土。土方超挖后，采用原土或碎石土回填，严格控制回填土含水率，压实系数满足设计要求。（2）独立基础挖时，以中风化泥灰岩作为持力层，基础进入持力层深度为不小于0.3m,嵌岩部位应沿槽浇筑。独基超挖时，采用C15素混凝土回填至设计基底标高。其余未详事宜，参见设计图纸及说明。（3）土质基坑（电梯井、独基、承台、地梁等基坑，以下简称基坑）开挖
5、，放坡开挖，坡率不小于1:1;岩质边坡开挖,放坡开挖，中风化泥灰岩层坡率不小于1:0.3,强风化岩层坡率不小于1:0.5。3、检查平面位置、标高，周围环境监测：挖土后，应用经纬仪检查平面位置是否正确，用水准仪检测挖深标高，特别是挖深后一定要对边坡情况，周围地面情况进行监控，发现产生周边地面开裂下沉等应及进停止挖土采取有效措施。4、土方运送：开挖出的土根据现场情况转运至7#陶坛库回填，不得留置基础附近3-5米内。土方现场内转200mo5、复测平面位置、标高：当土方挖至快到设计标高时，应对其新建建筑物位置重新复测，以保证基坑（槽）符合设计要求，如土质尚未达到设计要求时，应立即停止土方深挖，请设计、

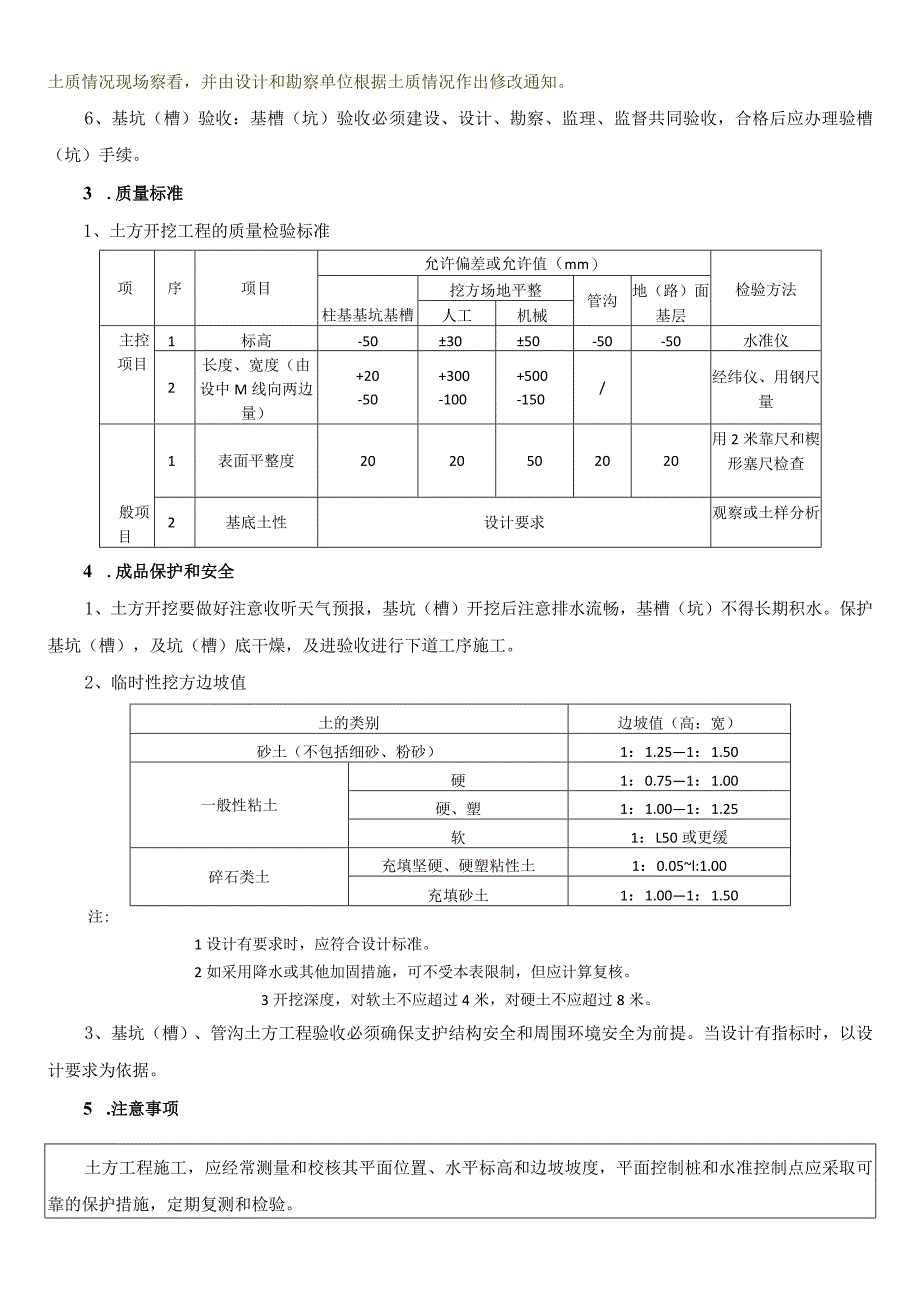

6、勘察、建设单位共同对基槽（坑）土质情况现场察看，并由设计和勘察单位根据土质情况作出修改通知。6、基坑（槽）验收：基槽（坑）验收必须建设、设计、勘察、监理、监督共同验收，合格后应办理验槽（坑）手续。3 .质量标准1、土方开挖工程的质量检验标准项序项目允许偏差或允许值（mm）检验方法柱基基坑基槽挖方场地平整管沟地（路）面基层人工机械主控项目1标高-503050-50-50水准仪2长度、宽度（由设中M线向两边量）+20-50+300-100+500-150/经纬仪、用钢尺量般项目1表面平整度2020502020用2米靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析4 .成品保护和安全1、土方开挖要
7、做好注意收听天气预报，基坑（槽）开挖后注意排水流畅，基槽（坑）不得长期积水。保护基坑（槽），及坑（槽）底干燥，及进验收进行下道工序施工。2、临时性挖方边坡值土的类别边坡值（高：宽）砂土（不包括细砂、粉砂）1：1.251：1.50一般性粘土硬1：0.751：1.00硬、塑1：1.001：1.25软1：L50或更缓碎石类土充填坚硬、硬塑粘性土1：0.05l:1.00充填砂土1：1.001：1.50注:1设计有要求时，应符合设计标准。2如采用降水或其他加固措施，可不受本表限制，但应计算复核。3开挖深度，对软土不应超过4米，对硬土不应超过8米。3、基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围
8、环境安全为前提。当设计有指标时，以设计要求为依据。5 .注意事项土方工程施工，应经常测量和校核其平面位置、水平标高和边坡坡度，平面控制桩和水准控制点应采取可靠的保护措施，定期复测和检验。3.2土方回填1.施工准备1.1 材料的要求（1）素土：宜选用原基槽（坑）挖出来的优质粘性土，砂质土，填方土料应符合设计要求。（2）不得含有机杂物，使用前应控制好含水率，回填土不得使用淤泥或含水率过高的黏土,不得有块状体，应呈散状，以保证填方的强度和稳定性。1. 2主要机具（1）机械填方：自卸汽车、挖掘机、压路机等。（2）人工填土：锹、小斗车、萝筐、人工夯、蛙式打夯机、小机振动夯实机等。（3）检测仪器：经纬仪、
9、水平仪、皮卷尺等。1. 3作业条件（1）基槽（坑）在回填素士前应清除基底的垃圾，树根等杂物，排除坑穴积水、淤泥、验收基底标高。松土上填方，应在基底压实后再进行。（2）基槽（坑）回填土前，应按设计要求和勘察部门的要求处理完地基，办理隐验手续后进行。（3）基础外侧填方，必须对基础、防水层、管道等保护层进行验收，发现损坏应及时修理，办完隐验手续。因为考虑大开挖方式进行基础梁开挖，进行砖胎膜回填时，必须对砖胎膜进行支撑后才能回填土。对地梁及砖基础墙等均应达到满足回填的强度要求，在回填过程中不得损伤和碰坏其原结构件。（4）当地下水位高于基坑（槽）底时，施工前应采取排水或降低地下水位的措施，使地下水位常保
10、持在施工面以下0.5米左右，新回填的土方在3小时内不得受水浸泡。（5）施工前应根据工程特点，设计压实系数、土料种类、施工条件等，合理确定土料含水量的控制范围，同时，应作好回填位置水平高程的标志，及每层回填标志等。填土施工时的分层厚度及压实遍数压实机具分层厚度（mm）每层压实遍数平碾25O-3OO68振动压实机25035034柴油打夯机20025034人工打夯1.2m时，必须按上述方案加固，并在施工员、安全员旁站的情况下进行回填，如发现异常，立即停止施工，撤离人员，并及时上报项目部。4、砖胎膜内侧用1:3水泥砂浆抹灰20mm厚，既加强砖胎膜牢度，又可防止混凝土振捣时漏浆,又利于外侧回填。5、砖胎膜砌筑和抹面砂浆同样应进行养护，确保施工质量。6、对于电梯井等彼胎模高度较高的部位，当砌筑高度L2m时，砌筑完成后，在回填土前，采用钢管架支撑，钢管支撑高度方向间距不大于50Omnb钢管内支撑
