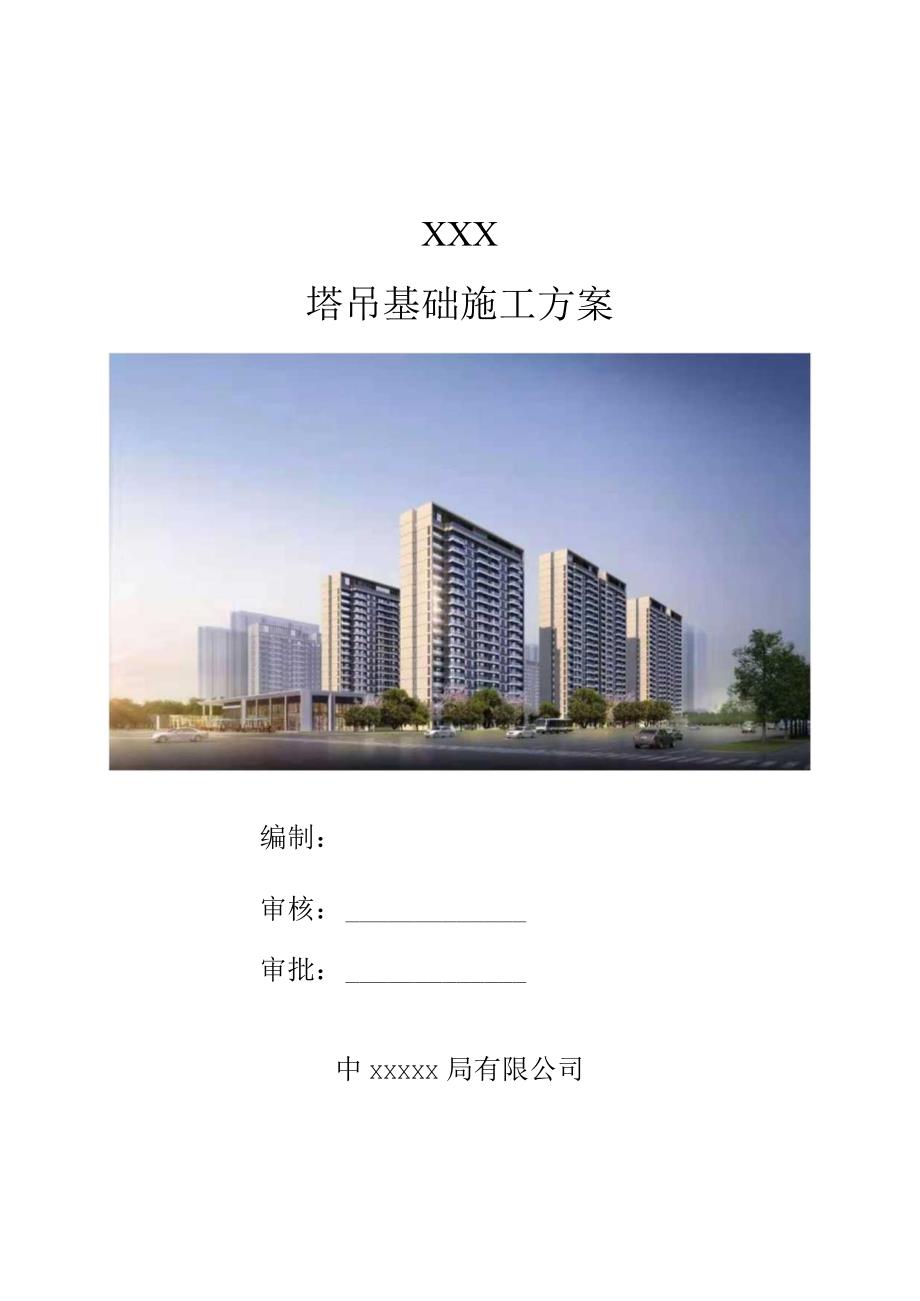

1、XXX塔吊基础施工方案编制：审核：审批：中XXXXX局有限公司2019年8月第1章编制说明11. 1编制依据11.2编制范围1第2章工程概况12. 1基本概况12.2周边环境概况1第3章塔吊的选型与布置23. 1Tj3x23.2塔吊型号及性能参数2第4章进度安年F3第5章塔吊基础设计35.1塔吊基础定位35.2 塔吊基础土层地质分析65.3 塔吊基础形式75.4 塔吊基础配筋及其他要求8第6章塔吊基础施工及验收86.1 固定支腿预留86.2 基础施工81.1 3基础验收9第7章塔吊基础计算书101.2 11#塔吊基础计算书101.3 2#塔吊基础计算书181.4 3#塔吊基础计算书261.5

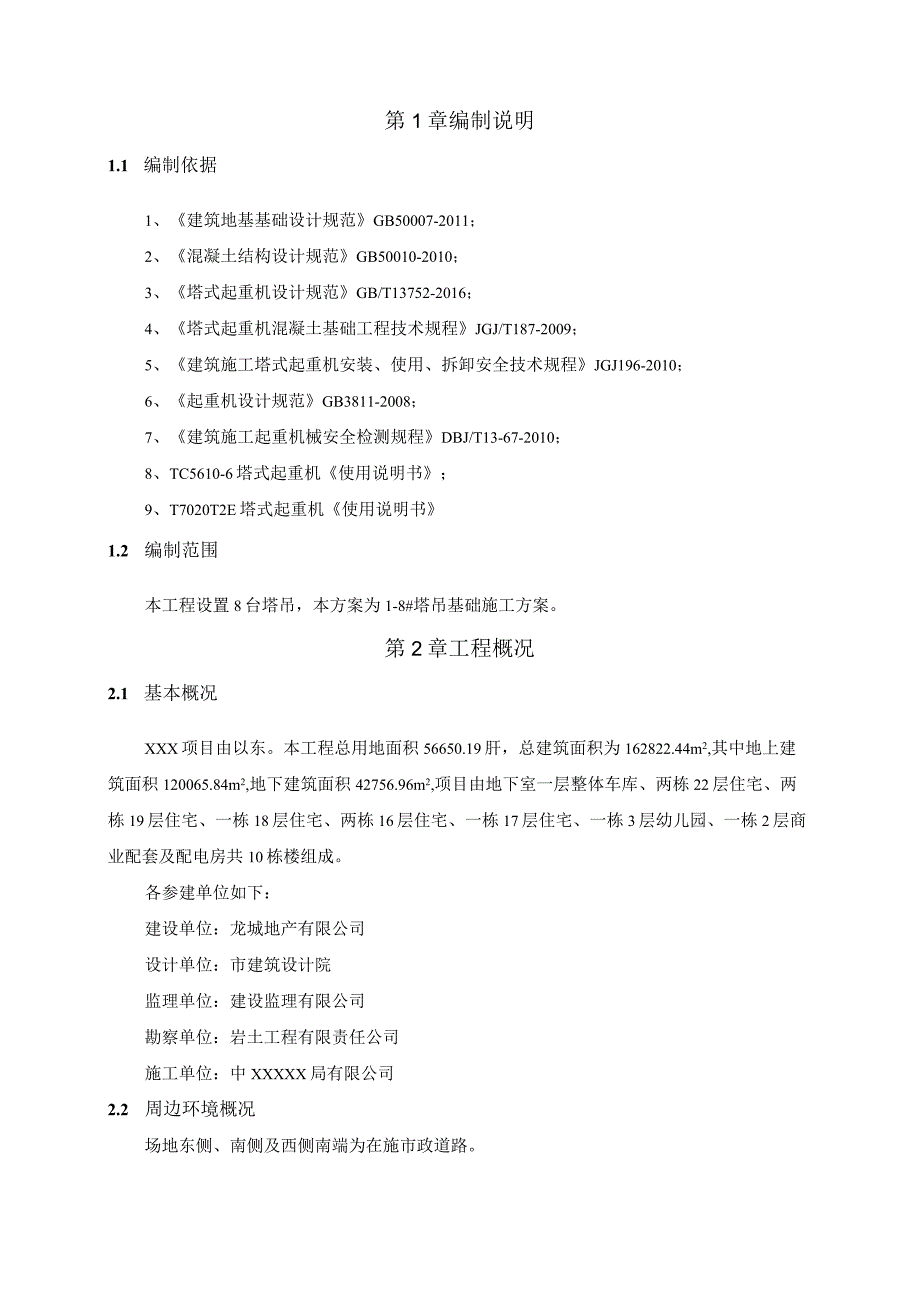

2、4#塔吊基础11算书341.6 5#塔吊基础11I，书421.7 6#塔吊基础计算书511.8 7#塔吊基础计算书591.9 8#塔吊基础计算书67第1章编制说明1.1 编制依据1、建筑地基基础设计规范GB50007-2011；2、混凝土结构设计规范GB50010-2010；3、塔式起重机设计规范GB/T13752-2016；4、塔式起重机混凝土基础工程技术规程JGJ/T187-2009；5、建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-2010；6、起重机设计规范GB3811-2008；7、建筑施工起重机械安全检测规程DBJ/T13-67-2010；8、TC5610-6塔式起重
3、机使用说明书；9、T7020T2E塔式起重机使用说明书1.2 编制范围本工程设置8台塔吊，本方案为1-8#塔吊基础施工方案。第2章工程概况2.1 基本概况XXX项目由以东。本工程总用地面积56650.19肝，总建筑面积为162822.44m2,其中地上建筑面积120065.84m2,地下建筑面积42756.96m2,项目由地下室一层整体车库、两栋22层住宅、两栋19层住宅、一栋18层住宅、两栋16层住宅、一栋17层住宅、一栋3层幼儿园、一栋2层商业配套及配电房共10栋楼组成。各参建单位如下：建设单位：龙城地产有限公司设计单位：市建筑设计院监理单位：建设监理有限公司勘察单位：岩土工程有限责任公司
4、施工单位：中XXXXX局有限公司2.2 周边环境概况场地东侧、南侧及西侧南端为在施市政道路。场地北侧及西侧北端为空地。附近无高压线等地上障碍物。第3章塔吊的选型与布置3.1塔吊选型本工程场地较小，地下室外边线距离用地红线较近，故施工道路及材料堆场均布置在地库范围以内，另外本工程地下室采用密肋楼板，且为纯钢筋混凝土结构，故塔吊选用时主要考虑工作幅度，本工程8台塔吊几乎完成整个场地的全覆盖，包括幼儿园，另外由于本工程塔楼相对狭长且东西方向距离相对较小南北方向距离相对较大，考虑到群塔施工需保证错开不少于2m,本工程塔吊覆盖单位有2块盲区，盲区总面积约395m3.2塔吊型号及性能参数321塔吊参数表序
5、号名称塔式起重机型号最大起重量（I）该塔机安装的工作幅度最大幅度下的额定起重量（t）独立自由高度（m）塔式起重机生产厂家11#塔吊TC5610-6656140.5中联重科22#塔吊TC5610-6656140.5中联重科33#塔吊TC5610-6650140.5中联重科44#塔吊TC5610-6656140.5中联重科55#塔吊TC5610-6650140.5中联重科66#塔吊TC5610-6650140.5中联重科77#塔吊T7020-12E1270260中联重科88#塔吊TC5610-6656140.5中联重科322塔吊技术性能参数表1、TC5610-6塔吊新技术性能机构工作级别起升机构M
6、4回转机构M5变幅机构M4额定起重力矩（kNm）80(起重工作幅度（m）最小2.5最大56最大工作高度（In）固定式附着式40.5220最大起重量（t）6型号TC5610-6起升机构倍率24速度（mmin）1.533366起重量（t）80408.8840204.44功率（kW）24/24/5.4牵引机构速度(mmin)50/25功率（kW）3.3/2.2回转机构速度（mmin）0-0.65堵转力矩（Nm）7.5顶升机构速度（m/min）0.56功率（kW）7.5工作压力（MPa）25平衡重起重臂臂长（m）38445056重量（t）10.5121416总功率（kW）32.8（不包括顶升机构）工作
7、稳定CC）-20+402、T7020T2E塔吊新技术性能机构工作级别起升机构M4回转机构M5变幅机构M4额定起重力矩（kNm）2500起重工作幅度（m）最小3.5最大70最大工作高度（In）固定式附着式60260最大起重量（t）12型号T7020-12E起升机构倍率4速度（mmin）100505025起重量（t）36612功率（kW）60变幅机构速度（mmin）0-75功率（kW）5.5回转机构速度（m/min）0-0.6堵转力矩（Nm）2*145顶升机构速度（mmin）0.38功率（kW）7.5工作压力（MPa）31.5平衡重起重臂臂长（Hl）706560555045403530重量（t）2
8、1.3202018.81717.515.31411.5总功率（kW）80.5+2*5.2（不包括顶升月I构）工作稳定（C）-20+40说明：表格中平衡重为配置标准起升机构工况下的平衡重。第4章进度安排序号名称塔吊基础施工开始时间塔吊基础施工完成时间11#塔吊2019年9月23日2019年9月25日22#塔吊2019年9月30日2019年10月2日33#塔吊2019年9月23日2019年9月25日44#塔吊2019年10月9日2019年10月11日55#塔吊2019年12月3日2019年12月5日66#塔吊2019年10月18日2019年10月20日77#塔吊2019年10月22日2019年10
9、月24日88#塔吊2019年11月5日2019年11月7日表格中时间不含塔吊桩施工时间。第5章塔吊基础设计5.1 塔吊基础定位塔吊现场定位必须遵循的原则：1、满足施工需要，应充分发挥塔吊的作用，尽可能使起重臂覆盖整个在建建筑物和作业现场；2、应使吊臂的覆盖范围尽可能避开高压线，满足JGJ46-2005施工现场临时用电安全技术规范所规定的安全距离；3、考虑与建筑物的距离，保证塔身不阻碍外脚手架的搭设和塔吊拆除时起重臂、平衡臂不与外挑的阳台雨篷等相碰。4、保证塔吊安拆方便，塔吊起重臂位于顶升方向时，塔吊的起重臂、平衡臂等部件边缘到已有、待建结构距离不得小于1.5米；5、塔吊定位应该避开基础下柱墩、
10、边坡、集水井和底板标高变化处。6、塔吊穿结构板时应避开梁位置。塔吊平面布置示意图1#塔吊基础平面布置图2#塔吊基础平面布置图5#塔吊基础平面布置图6#塔吊基础平面布置图预5000(7100)预应力高混凝土管械应力高掘混凝土管3500 6600)塔吊基础立面图5.2 塔吊基础土层地质分析本工程塔吊基础位于地库底板或承台下，即31.25m或30.7m标高，根据本工程地质勘察报告钻孔平面布置图，塔吊基础位置处地质情况如下表。序号塔吊编号参考孔位土层名称土层厚度(m)土层特性侧阻力特征值(kPa)端阻力特征值(kPa)抗拔系数承载力特征值(kPa)11#塔ZK53粉质黏土3-10.8033O0.620
11、0吊与ZK54之间粉质黏土3-27.003712000.62380含砾粉质黏土3-2a1.104115000.65420粉质黏土3-22.153712000.6238022#塔吊ZK45与ZK46之间粉质黏3-12.093300.6200粉质黏土3-29.663712000.62380含块石粉质黏土3-2b1.8012035000.6755033#塔吊ZK38与ZK39之间粉质黏土3-25.723712000.62380含块石粉质黏土3-2b1.8912035000.67550粉质黏土3-24.543712000.6238044#塔吊ZK31粉质黏土3-11.803300.6200粉质黏土3-26.703712000.62380含块石粉质黏土3-2b3.3012035000.6755055#塔吊D35粉质黏土3-11.253300.6200粉质黏土3-26.903712000.62380含砾粉质黏土3-2a3.804115000.6542066#塔吊ZK23与ZK24之间粉质黏3-10.453300.6200粉质黏土3-26.543712000.62380含块石粉质黏土3-2b2.6512035000.67550红黏土4-117.21248000.6124077#塔吊ZK16淤泥2-10.2660050粉质黏2-22.102500.57120粉质黏土3-11
