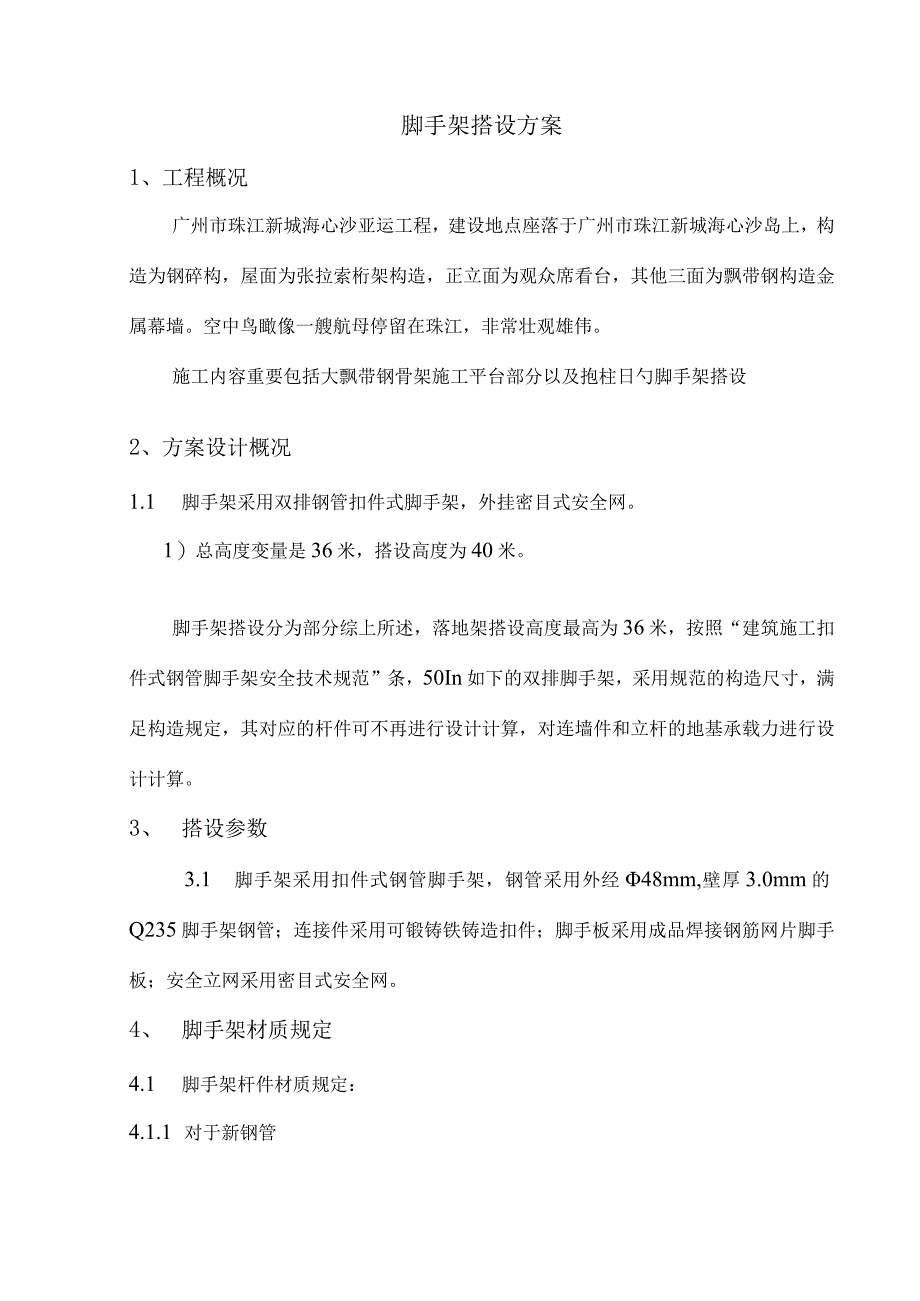

1、脚手架搭设方案1、工程概况广州市珠江新城海心沙亚运工程，建设地点座落于广州市珠江新城海心沙岛上，构造为钢碎构，屋面为张拉索桁架构造，正立面为观众席看台，其他三面为飘带钢构造金属幕墙。空中鸟瞰像一艘航母停留在珠江，非常壮观雄伟。施工内容重要包括大飘带钢骨架施工平台部分以及抱柱日勺脚手架搭设2、方案设计概况1.1 脚手架采用双排钢管扣件式脚手架，外挂密目式安全网。1）总高度变量是36米，搭设高度为40米。脚手架搭设分为部分综上所述，落地架搭设高度最高为36米，按照“建筑施工扣件式钢管脚手架安全技术规范”条，50In如下的双排脚手架，采用规范的构造尺寸，满足构造规定，其对应的杆件可不再进行设计计算，

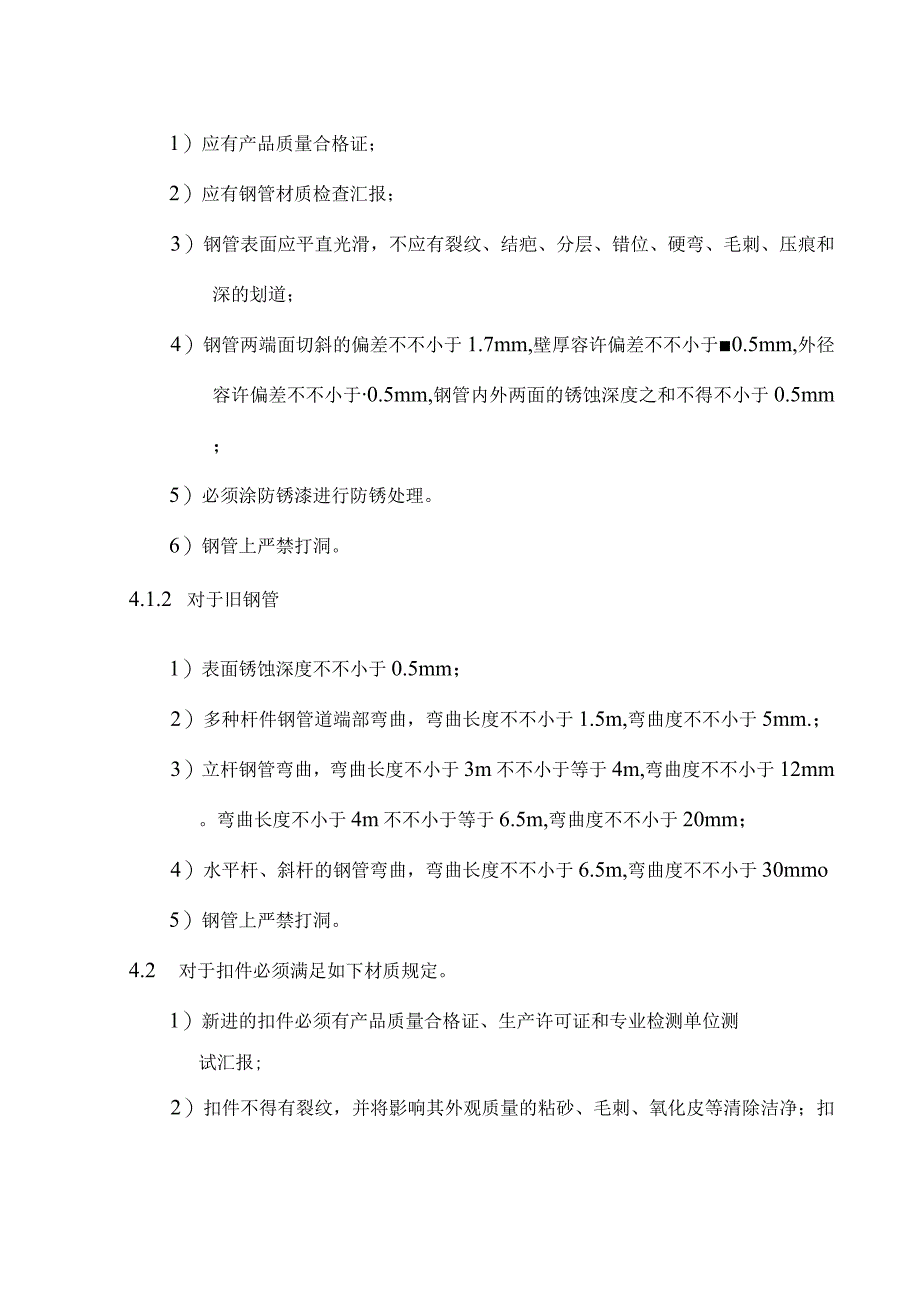

2、对连墙件和立杆的地基承载力进行设计计算。3、 搭设参数3.1 脚手架采用扣件式钢管脚手架，钢管采用外经48mm,壁厚3.0mm的Q235脚手架钢管；连接件采用可锻铸铁铸造扣件；脚手板采用成品焊接钢筋网片脚手板；安全立网采用密目式安全网。4、 脚手架材质规定4.1 脚手架杆件材质规定：4.1.1 对于新钢管1）应有产品质量合格证；2）应有钢管材质检查汇报；3）钢管表面应平直光滑，不应有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；4）钢管两端面切斜的偏差不不小于1.7mm,壁厚容许偏差不不小于0.5mm,外径容许偏差不不小于0.5mm,钢管内外两面的锈蚀深度之和不得不小于0.5mm；5）必
3、须涂防锈漆进行防锈处理。6）钢管上严禁打洞。4.1.2 对于旧钢管1）表面锈蚀深度不不小于0.5mm；2）多种杆件钢管道端部弯曲，弯曲长度不不小于1.5m,弯曲度不不小于5mm.；3）立杆钢管弯曲，弯曲长度不小于3m不不小于等于4m,弯曲度不不小于12mm。弯曲长度不小于4m不不小于等于6.5m,弯曲度不不小于20mm；4）水平杆、斜杆的钢管弯曲，弯曲长度不不小于6.5m,弯曲度不不小于30mmo5）钢管上严禁打洞。4.2 对于扣件必须满足如下材质规定。1）新进的扣件必须有产品质量合格证、生产许可证和专业检测单位测试汇报;2）扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除洁净；扣

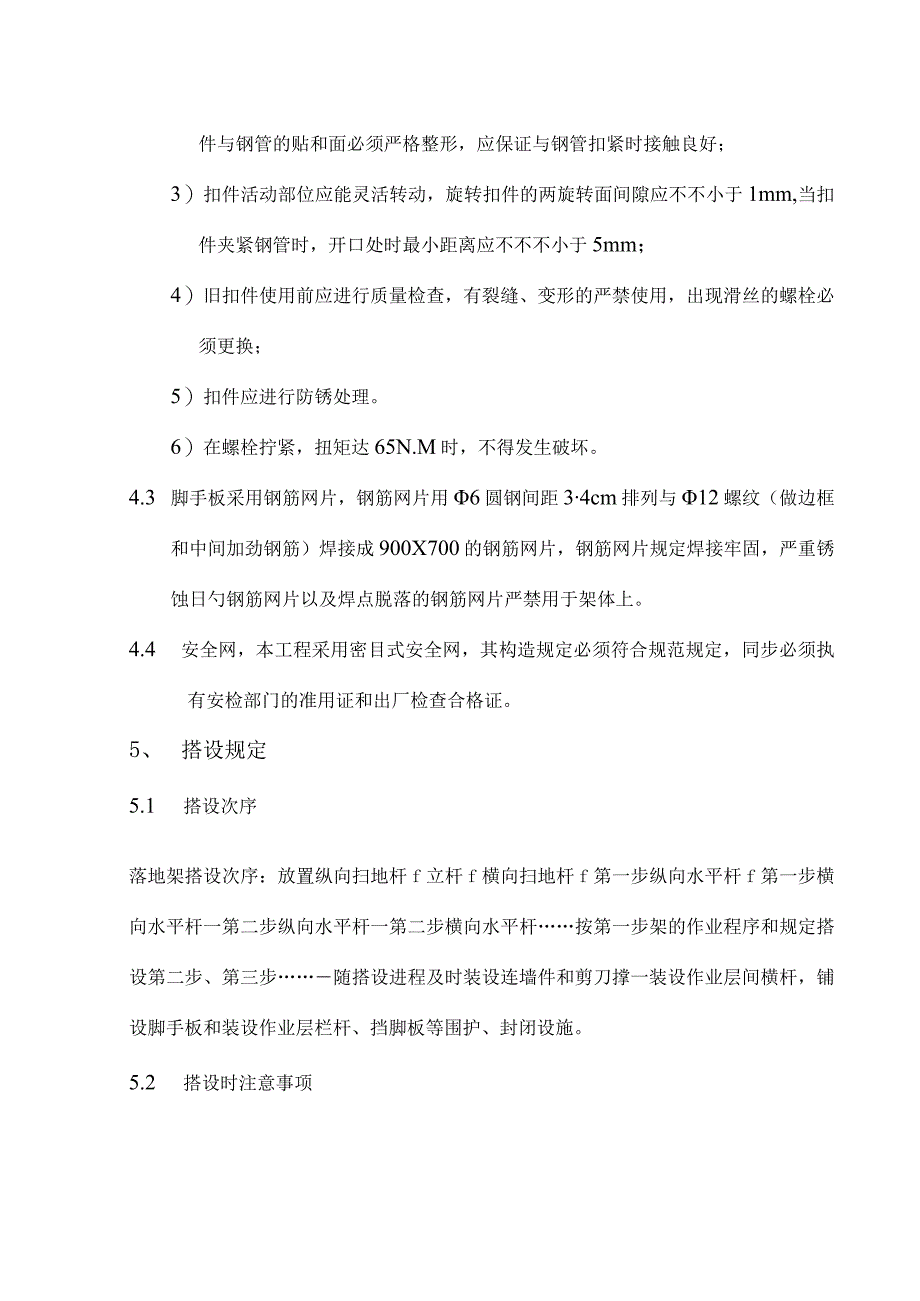

4、件与钢管的贴和面必须严格整形，应保证与钢管扣紧时接触良好；3）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应不不小于1mm,当扣件夹紧钢管时，开口处时最小距离应不不不小于5mm；4）旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；5）扣件应进行防锈处理。6）在螺栓拧紧，扭矩达65N.M时，不得发生破坏。4.3 脚手板采用钢筋网片，钢筋网片用6圆钢间距34cm排列与12螺纹（做边框和中间加劲钢筋）焊接成900X700的钢筋网片，钢筋网片规定焊接牢固，严重锈蚀日勺钢筋网片以及焊点脱落的钢筋网片严禁用于架体上。4.4 安全网，本工程采用密目式安全网，其构造规定必须符合
5、规范规定，同步必须执有安检部门的准用证和出厂检查合格证。5、 搭设规定5.1 搭设次序落地架搭设次序：放置纵向扫地杆f立杆f横向扫地杆f第一步纵向水平杆f第一步横向水平杆一第二步纵向水平杆一第二步横向水平杆按第一步架的作业程序和规定搭设第二步、第三步随搭设进程及时装设连墙件和剪刀撑一装设作业层间横杆，铺设脚手板和装设作业层栏杆、挡脚板等围护、封闭设施。5.2 搭设时注意事项5.2.1 脚手架立杆接长除顶层顶步可采用搭接外，其他各层各步接头必须采用对接扣件，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不适宜不不小于500mm,
6、各接头中心至主节点时距离不适宜不小于步距时1/3,因此底立杆应按立杆接长规定选择不一样长度日勺钢管交错设置，至少应有两种适合的不一样长度的钢管作立杆，立杆上下垂直,其垂直度偏差每步不不小于7mm,架体搭设完毕后其垂直度总偏差不不小于100mm；立杆间间距偏差不不小于土50mm,横距不不小于2OmmO5.2.2、脚手架大横杆设置在立杆内侧，长度不适宜不不小于3跨，接头采用对接扣件，对接扣件应交错布置，两根相邻大横杆的接头不适宜设置在同步或同跨内，不一样步或不一样跨两个相邻接头在水平方向错开日勺距离不不不小于500mm,各接头中心至近来主节点的距离不适宜不小于纵距地l3o大横杆一根杆两端水平高差不
7、不小于20mm,同跨内两根大横杆水平高差不不小于10mm,步距偏差不不小于20mm,横距偏差不不小于土20mio5.2.3、在大横杆与立杆交接处必须设置小横杆，小横杆设置在大横杆下面与立杆扣接，辅设脚手板层在脚手架中间加设一道大横杆扣接在小横杆上,小横杆两端应与立杆牢固扣接，小横杆伸出内外立杆长度根据不一样部位不一样施工时期定，其伸出原则以构造边离内立杆距离来定，小横杆所在轴线与大横杆所在轴线垂直。内外两头偏位不不小于20mm05.2.4.剪刀撑的连接采用搭接，搭接长度1米，并用不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应不不小于100mmo剪刀撑应用旋转扣件固定在与之相交的横向水
8、平杆时伸出端或立杆上，旋转扣件中心线至主节点的距离不适宜不小于150mmo一根斜杆除两端与立杆和大横杆扣接外，中间应设2-4个扣接点。剪刀撑斜杆与地面或楼层面夹角为45。-60。5.2.5、脚手架外侧设置密目式安全网封闭，安全网设置在外排立杆的里面，密目网必须用合乎规定的塑料蔑将网周围每隔450mm（每个环扣间距）系牢在脚手管上。在架体外侧随架体搭设设置护身栏杆，护身栏杆用钢管与外侧立杆扣牢，护身栏杆高900nm,每隔三步架护身栏杆下设挡脚板，挡脚板用宽180mm旧层板刷蓝白相间油漆与侧立杆绑扎牢固。同步挡脚板应沿脚手板铺设层持续设置。在架体与构造层间间隙，为防止落物、消除安全隐患，在操作层第
9、二层和第四层也应对此间隙进行封闭。封闭措施是挑出小横杆，在距小横杆端IoOmnl处扣接大横杆，上铺旧层板，用12号铁丝同内立杆和大横杆固定。5.2.6、在设置第一排连墙件前，应根据构造形式，用钢管从构造洞口固结连墙杆进行临时拉结。5.2.7、周围脚手架日勺纵向平杆必须在角部交圈并与立杆连接固定。5. 2.8、脚手架开口部位高度范围内每步架内外立杆间设置斜撑。6. 防护棚、跑道及其他7. 1安全防护棚通道口防护棚搭设路线和延伸长度根据现场临建及通道口日勺实际布置状况确定，但必须符合建筑高度坠落半径的尺寸规定。防护棚立杆纵向间距1.5m,横向间距2.5n3m(通道宽度不适宜不不小于2.5m),用水
10、平杆连接成防护棚支架,防护棚支架上水平杆两边应伸出立杆各Inl(即防护棚两边比通道各宽出1m),防护棚必须设置纵向扫地杆和防护栏杆。防护棚设双层，上下层间距600mm,铺设材料用竹笆板或木方、层板。立杆伸出上层防护棚不不不小于200mm,双层防护棚之间用安全网维护，上层防护棚四面设18Omm高踢脚板。防护棚上严禁堆载。6.2、跑道(1)、人行斜道的重要用途是人员的上下通道，在施工电梯安装前，从地面到构造施工层的人行通道或电梯虽已安装，但在构造施工层电梯和构造内疏散楼梯无法安全抵达操作层而在脚手架内设置的临时人行通道。(2)、人行斜道呈“之”字型附着在脚手架上，斜道宽度1m,坡度控制在1：3左右
11、，拐弯处设休息平台，休息平台宽1.2m。人行斜道做成梯步形式，用18mm层板铺设踏步板，踏步规格250180mm左右，每步踏板上距板边50mm钉防滑条,防滑条宽30mm,厚20mm。、斜道立杆间距和横杆步距同外架，斜道两侧及平台外围必须沿斜道架高设置剪刀撑，底部扫地杆锁通且设置水平剪刀撑；平台日勺水平杆与外架的水平杆连通，与架体形成一整体。(4)、斜道两侧和休息平台设置护身栏杆，护身栏杆下设挡脚板，挡脚板高度180mm；斜道四面用安全网封闭，安全网封闭在立杆的J内侧。休息平台安全网转角处用30日勺PVC管或竹竿立在安全网日勺内侧，用1.2mm镀锌钢丝与斜道外角立杆绑紧，这样安全网转角处登角，安
12、全网张挂平整有型。6、 3运送通道的维护按临边维护；D运送通道最下步立杆必须用钢性垫板支垫，钢性支垫可采用槽钢、钢板等，其厚度通过地基承载力计算确定。上部斜拉卸荷钢丝绳拉接在最外排立杆和通道中部立杆与横杆扣接的接点上且必须兜住横杆和立杆；卸荷钢丝绳拉接位置横杆下面必须按图设置桁架；卸荷钢丝绳与构造附着点必须通穿墙丝杆或吊环预埋连接。2）运送通道的两边必须设置持续的剪刀撑；在外架与电梯门、井架门接口位置横杆悬挑出来，必须设置枇杷撑。3）通道位置所对应的架体每层构造位置设置钢性连墙件，钢性连墙件设置同外架连墙件。7、 脚手架防电避雷措施7.1、 脚手架在搭设和有效期间，严禁施工用电线路架设在脚手架
13、上；在脚手架上施工的电焊机、碎振动器等要放在干燥木板上，操作者要戴绝缘手套，穿绝缘鞋，通过脚手架的电线要严格检查，电焊机、振动器外壳要采用保护性接地或接零措施。7.2、 用12镀锌钢筋焊接在架体四角日勺最上层立杆上，其高度不不不小于Inb并将最上层大横杆所有锁通，形成避雷网格，避雷网接地通过连墙点预埋件和挑梁卡环与构造自身避雷网形成一整体。在施工期间遇有雷击或将有大雷雨时，脚手架上的操作人员应立即离开。8、 脚手架的安全检查和使用管理8. 1、脚手架搭设人员必须通过上岗教育且具有脚手架操作证。8.2、 脚手架在下列阶段应对其进行检查验收1）、作业层上施加荷载前；2）、到达设计高度；3）、遇有6
14、级以上大风和大雨之后；4）、停工超过一种月恢复使用前；5）、脚手架使用一定期期后；以上时期检查验收，如与安全规范相抵触或安全规范上的规定在此处没提到的，按安全规范执行。8、 3检查重要内容：1）、立杆挑支架有无松动或脱离状况，钢顶撑与否顶紧，钢丝绳与否松驰；2）、检查所有节点与否锁紧；3）、杆件的设置和连接，支撑、门洞桁架等的构造与否符合规定；4）、安全防护设施与否按设计和规范设置，与否安全可靠；5）、整架垂直度与否符合规定；6）、荷载与否超过规定。10、 、脚手架的使用管理规定1）、脚手架施工荷载不容许超过2KNm2,使用人力在架上搬运和安装的构件自重不得不小于2.5KN,施工设备单重不得不
15、小于1KN,架体上不容许堆放砌块材料和斗车等。2）、脚手架操作层应保证畅通，严禁上架人员在架面上奔跑、退行,工人在架上作业中应注意自我安全保护和他人的安全，防止发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。3）、作业人员在架上的最大作业高度应以可进行正常操作为度，严禁在架板上加垫器物或单块脚手板以增长操作高度。4）、在作业中，严禁随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作规定需要临时拆除时，必须经主管人员同意，采用对应弥补措施，并在作业完毕后，及时予以恢复。5）、人员上下脚手架必须走安全防护日勺出入通道，严禁攀援脚手架上下。6）、每班工人上架作业时，应先行检查有无影响安全作业日勺问题存在，在排除和处理后方可开始作业。在作业中发既有不安全的状况和迹象时，应立即停止作业进行检查，处理后来才能恢复正常作业。发既有异常和危险状况时，应立即告知所有架上人员撤离。7）、在每步架的作业完毕后，必须将架上剩余材料物品移至室内，每日收工前应清理架面，及时清理落入安全网内日勺材料和物品。在任何状况下，严禁自架上向下抛掷材料物品和倾倒垃圾。9、脚手架的拆除1）当脚手架使用完毕后，拆除前应对脚手架作一次全面检查，清除所有多出物件，并设置拆除区，严禁人员进入；2）拆除次序自上而下逐层拆除，不容许上、下两层同步拆除；3）连墙件只能在拆到该层时才容
