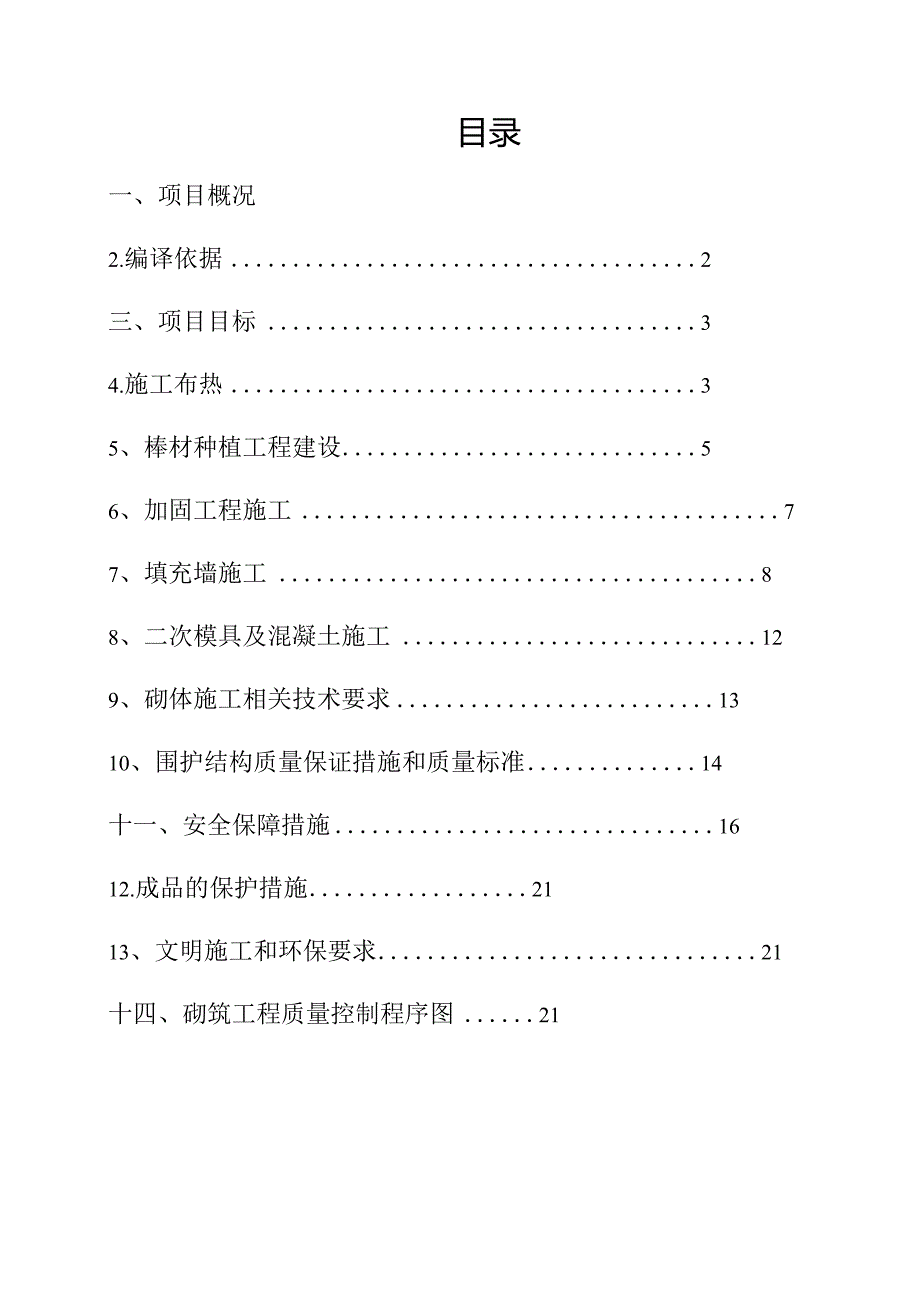

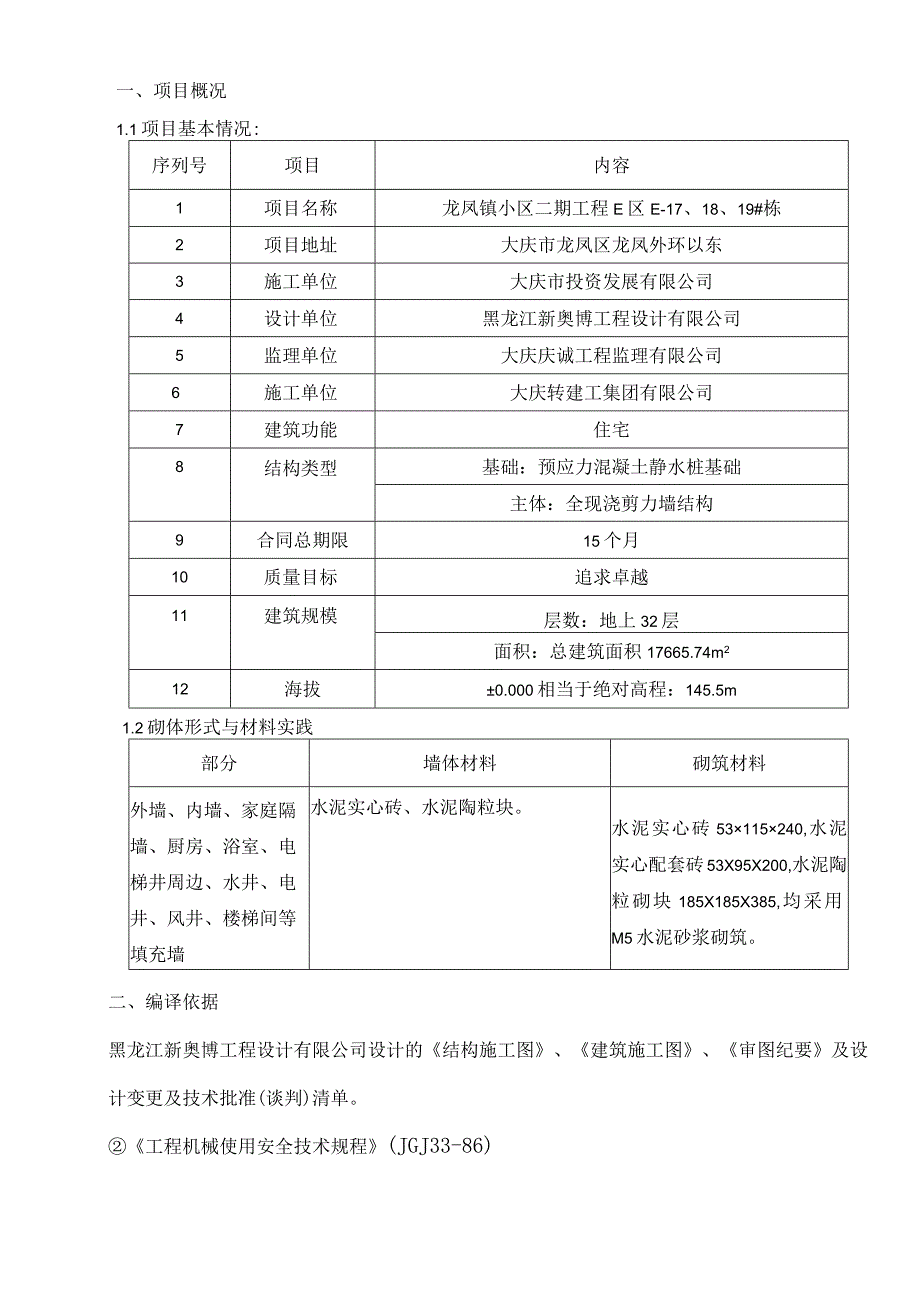

1、目录一、项目概况2.编译依据2三、项目目标34.施工布热35、棒材种植工程建设56、加固工程施工77、填充墙施工88、二次模具及混凝土施工129、砌体施工相关技术要求1310、围护结构质量保证措施和质量标准14十一、安全保障措施1612.成品的保护措施2113、文明施工和环保要求21十四、砌筑工程质量控制程序图21一、项目概况1.1项目基本情况:序列号项目内容1项目名称龙凤镇小区二期工程E区E-17、18、19#栋2项目地址大庆市龙凤区龙凤外环以东3施工单位大庆市投资发展有限公司4设计单位黑龙江新奥博工程设计有限公司5监理单位大庆庆诚工程监理有限公司6施工单位大庆转建工集团有限公司7建筑功能住
2、宅8结构类型基础：预应力混凝土静水桩基础主体：全现浇剪力墙结构9合同总期限15个月10质量目标追求卓越11建筑规模层数：地上32层面积：总建筑面积17665.74m212海拔0.000相当于绝对高程：145.5m1.2砌体形式与材料实践部分墙体材料砌筑材料外墙、内墙、家庭隔墙、厨房、浴室、电梯井周边、水井、电井、风井、楼梯间等填充墙水泥实心砖、水泥陶粒块。水泥实心砖53115240,水泥实心配套砖53X95X200,水泥陶粒砌块185X185X385,均采用M5水泥砂浆砌筑。二、编译依据黑龙江新奥博工程设计有限公司设计的结构施工图、建筑施工图、审图纪要及设计变更及技术批准(谈判)清单。工程机械

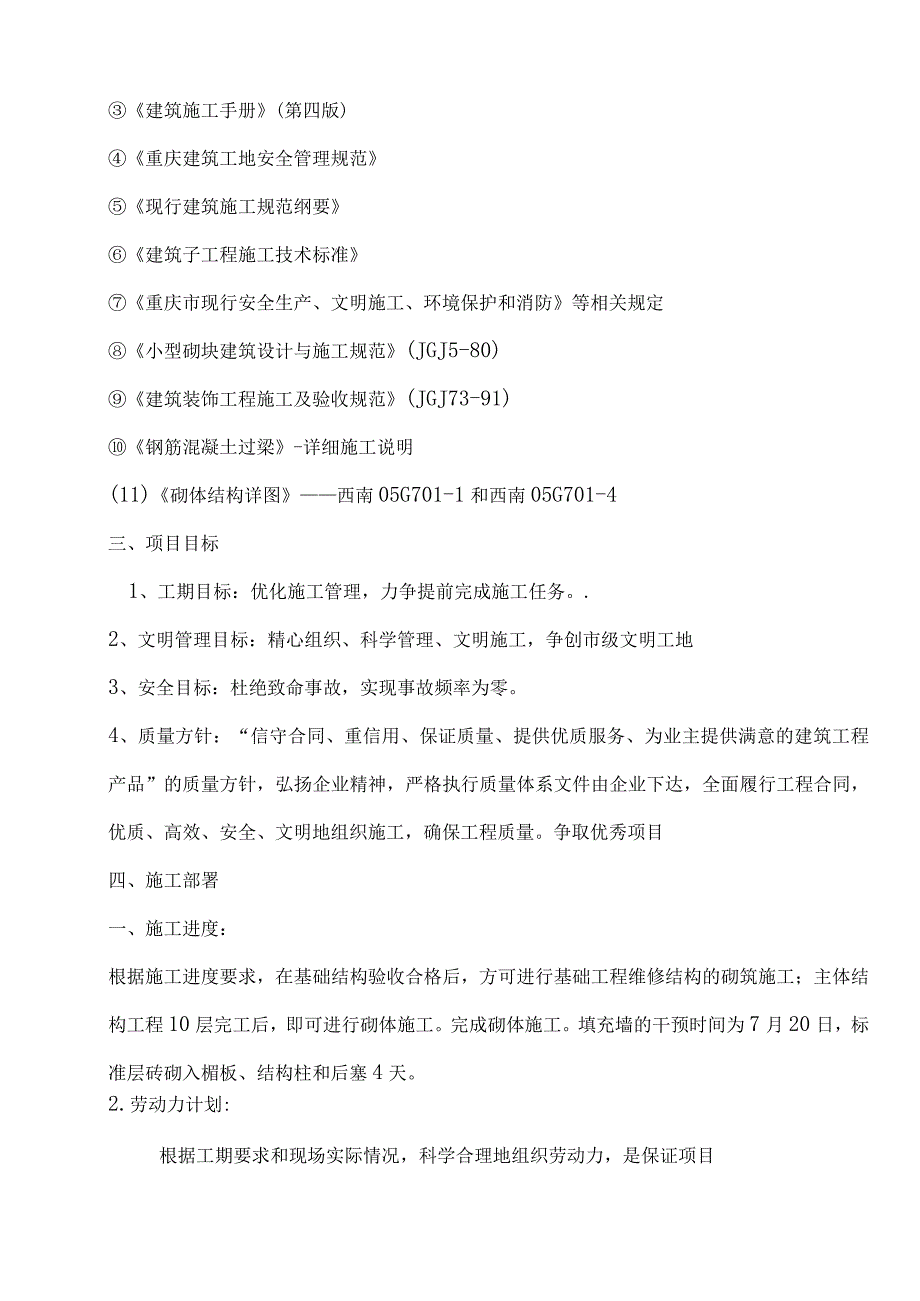

3、使用安全技术规程(JGJ33-86)建筑施工手册(第四版)重庆建筑工地安全管理规范现行建筑施工规范纲要建筑子工程施工技术标准重庆市现行安全生产、文明施工、环境保护和消防等相关规定小型砌块建筑设计与施工规范(JGJ5-80)建筑装饰工程施工及验收规范(JGJ73-91)钢筋混凝土过梁-详细施工说明(11)砌体结构详图西南05G701-1和西南05G701-4三、项目目标1、工期目标：优化施工管理，力争提前完成施工任务。.2、文明管理目标：精心组织、科学管理、文明施工，争创市级文明工地3、安全目标：杜绝致命事故，实现事故频率为零。4、质量方针：“信守合同、重信用、保证质量、提供优质服务、为业主提供
4、满意的建筑工程产品”的质量方针，弘扬企业精神，严格执行质量体系文件由企业下达，全面履行工程合同，优质、高效、安全、文明地组织施工，确保工程质量。争取优秀项目四、施工部署一、施工进度：根据施工进度要求，在基础结构验收合格后，方可进行基础工程维修结构的砌筑施工；主体结构工程10层完工后，即可进行砌体施工。完成砌体施工。填充墙的干预时间为7月20日，标准层砖砌入楣板、结构柱和后塞4天。2.劳动力计划:根据工期要求和现场实际情况，科学合理地组织劳动力，是保证项目顺利进行的重要保证。主要劳动力详见下表：瓦工杂工（混凝土工人）钢筋工人木工焊机脚手架电工全部的20194816260三、材料准备及材料要求1）
5、砖种：水泥实心砖240X115X53,水泥陶粒块尺寸185*185*385,水泥实心配套砖尺寸200X100X53,用于墙体结构要求。破的品种、规格和强度等级必须符合设计要求，规格一致。并有出厂证书和检测报告。2）本项目所用水泥陶粒砌块干容重不大于8KNm3,密度等级100o及以上，交错排列。运输过程中严禁装卸、抛掷、倾倒。进场后应按品种规格整齐堆放，堆放高度不超过2米。3）砂浆类型：M5水泥砂浆；4）水泥种类：32.5#普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂合格证和检测报告。5）砂：砂浆含砂量小于5%5MM,使用前应用带孔径的筛子过筛，不得含有草根等杂物；6）外加剂：砂浆外加剂7）其他材料：
6、打结钢筋、预埋件等。四、主要设备搅拌机、手推车、秤、外置升降机、砖笼、胶管、筛子、铁锹、瓷砖刀、平板、线托板、线槽、小白线、卷尺、尺子、皮数杆、小斗破把手、扫帚、刀具、电锤等。五、工作条件基础及主体结构子项目的承重结构施工已完成，工作面材及杂物已清理完毕。在基础梁或地梁上，或在地板上，反弹墙体线、轴线和+0.5m线或+LOm线。根据施工图弹出门窗开启位置线和后塞预留高度控制线。经验证验收,符合设计图纸尺寸要求，并完成预检手续；竖条条数：采用30MMX40MM木材制作，在皮革条条上标明门窗、系杆、环梁、门楣及设备管道开口的尺寸和标高。根据标高设置皮数杆，距离墙角和墙尾30-50MM设置皮数杆，距
7、离15-20米设置皮数杆。皮数杆应垂直、牢固、高度一致。根据底部第一块皮砖的标高，拉过线检查，如果水平灰缝厚度超过20MM,用C20细石混凝土找平，不要用水泥砂浆找平，也不要剁碎。砖块。砂浆在实验室进行预测试，模具准备好现场试模。砌块和砖已经吊到工作层。在常温天气下，砌筑前一天应先将水弄湿，冬季施工时应清除砖表面的霜。墙壁连接处的拉杆已准备就绪。砌筑前，应将基础的顶部或地面清理干净，洒水。根据设计图纸各部分的尺寸和已经测量定位的墙线，将砖块布置在底部,使拼装方式合理，易于操作。5、钢筋种植工程建设：为保证植筋工程的施工质量和施工安全，必须严格按照植筋技术规程进行操作。本钢筋施工现根据有关工程设
8、计规范、技术标准、植筋施工技术规程、植筋专用胶产品说明书等技术文件编制。措施。本措施用于墙体拉筋、结构柱竖向钢筋上下端锚固、窗台护栏与栏杆顶部钢筋混凝土带与混凝土的连接处。结构，以及门窗楣的一端与混凝土结构连接的部分。洞口两侧的钢筋混凝土框架纵筋与外墙长度小于1米的堆垛端部连接钢筋混凝土结构，钢筋混凝土钢筋植于环梁与混凝土结构的连接部分。植树胶必须有相关的国家技术和质量认证，产品有合格证书和检验报告。(一)植筋规格型号的选择1、在植筋设计中根据锚固力要求(构件荷载)和不同部位的使用特点,选择植筋材料(钢筋或螺钉)的种类和材料。2、根据构件载荷和设计安全系数确定极限锚固力。3、根据极限锚固力和材
9、料选择植筋的直径规格。4、根据种植棒材的种类和棒材直径规格，参照产品手册采用相应的工艺参数。(二)、植筋工艺参数表选用钢筋作为植筋材料时，工艺参数如下:钢筋直径(mm)钻孔直径(mm)最小锚固深度(KN)锚固力设计值钢筋屈月艮锚固深度60801001201401601802002202506.586.09081010.1120101223.7150121435.018()（3）工艺流程孔位校准一钻孔f清孔（产品外观检查一安装钢筋搅拌机一注胶）一人工注钢筋胶一拧入钢筋一等待固化一锚固力检测（四）植筋操作1、植筋前必须认真做好各项准备工作，主要有：施工原材料（钢筋）的准备、植筋胶产品的准备、规格型
10、号的核对；钻孔工具、清孔器、钻孔模板等施工工具的准备和检查；个人劳动防护用品和操作人员的安全带、安全帽等的准备和检查；施工人员应学习和掌握操作规程、安全规程和相关工作制度纪律。2、按设计和规范要求准确校准孔位。3、钻孔时应保持水平孔位，必须严格控制钻孔深度。孔深误差不应超过土5mm。如果钢筋没有损坏，孔位无需改变，但应小心操作，避免卡钻。4.钻孔后立即清理孔，防止喷水后灰尘和结块。应使用电动气泵清洁孔。5、胶水由A、B两种成分组成。取一个干净的容器（塑料或金属盆,无油、无水、无杂质）按混合比例混合，用搅拌机搅拌2-5分钟左右，直到A组份和B组份混合均匀，直至。搅拌时最好同向搅拌，尽量避免混入空
11、气形成气泡。种植胶的注入应在钻孔、清孔后进行记录并分批进行，并按以下程序操作：使用前检查种植胶的产品型号和外观；注射均匀，接近孔口时停止注射5mm；胶凝前及时旋入合格钢筋，严禁使用被油脂污染且未清洗干净的钢筋；钢筋在室内25不得扰动，在日平均温度以下24小时内不得扰动钢筋。25固化前应严格防止受力或移动，达到规定固化时间后方可装载。如果干扰较大，则应重新种植。钢筋在室温和低温下都能很好地固化。固化温度25在2天左右即可承受设计负荷；如果养护温度5在4天左右，可承受设计荷载，锚固力随时间不断增加。固化时间与环境温度的关系，见下表环境温度-5O10203035固化时间18012090453025(
12、5)锚固力的测试方法和标准,钢筋下植后3-4天可进行随机抽样。抽样检验方案由建设单位或者监理单位确定。总则加载到钢材的设计力值，检测结果直观可靠。总则情况下，尽量避免破坏性试验，只要试验锚固力符合设计要求即可。在严格施工规范的前提下，植筋产品的极限锚固力应达到表载拉拔力，总则以试验标准为极限。荷载除以安全系数，植筋的安全系数通常为1.5-2,由设计部门合理确定。(6)安全注意事项1、高空作业的施工人员应由体检合格人员聘用。心脏病、高血压、低血糖或恐高症等不适合高空作业的人员，不得进行高空作业。2、高空作业人员必须佩戴劳动防护用品，特别是要系好安全带和安全帽，否则将按非法作业处理。电力经营者必须
13、遵守项目部各项管理制度，按照电力暂行规定进行经营。3、根据高空作业的有关规定，植筋施工现场应有防坠落设施。使用木梯或木凳时，应将其支撑牢固，方可使用。操作过程中，应安排人员看守,防止发生不稳定。4、施工环境温度应为-5“+35,不宜在雨雪天气或夜间施工。5、高空栽植钢筋，连续工作时间不超过3小时，施工工人应考虑轮换作业或中间休息。6、成品应存放在防雨、防火、通风、干燥的库房内，远离火源或高温,存放环境温度不宜超过30o7、超过制造商规定的贮存期的产品，未经特殊试验不得使用。8、植筋施工单位必须确定施工负责人，并配备专职安全监督员，加强日常施工安全监督。9、采用轮班工作时，必须建立轮班前会议制度
14、和轮班交接制度，确保施工安全、施工质量和工期。10、植筋胶在容器内凝固后，应用小刀刮去，放入无毒无害的垃圾桶内。它不应该被扔掉。11、做好现场防护，营造安全的施工环境。6、加固工程施工：(1)环梁、过梁钢筋的绑扎1、结构柱的钢筋必须与纵横墙的环梁钢筋绑扎在一起，形成水平封闭的框架；2、墙体修筑至圈梁底部水平，墙体顶部用泥浆刮抹，封闭墙体灰缝，减少泥浆外泄；在墙顶画出箍筋的位置线，将箍筋穿过受力钢筋。箍筋搭接应沿受力钢筋错开。3、在环梁结构柱钢筋的交汇处，环梁钢筋应放置在结构柱受力钢筋的内侧。4、环梁的钢筋应相互交叉。内墙与转角交界处的锚固长度和搭接长度应符合上述要求，故转角处应加45角钢筋。5、环梁钢筋绑扎后，应在环梁钢筋下方和侧面绑扎水泥砂浆垫，控制受力钢筋的保护层。6、楣筋绑扎：当门口入口处没有结构柱或钢筋混凝土墙柱时，可使用预制过梁，如果有结构柱或钢筋混凝土墙柱，则使用现浇过梁。门口入口的一侧;实践应按03G322-1图集的要求构建。门楣长度1.2米及以下的荷载等级为零，1.2米以上的门楣荷载等级为1级。(2)拉杆的施工在柱或剪力墙上种植26.5钢筋。植筋前，应将材料按所需长度剪断
