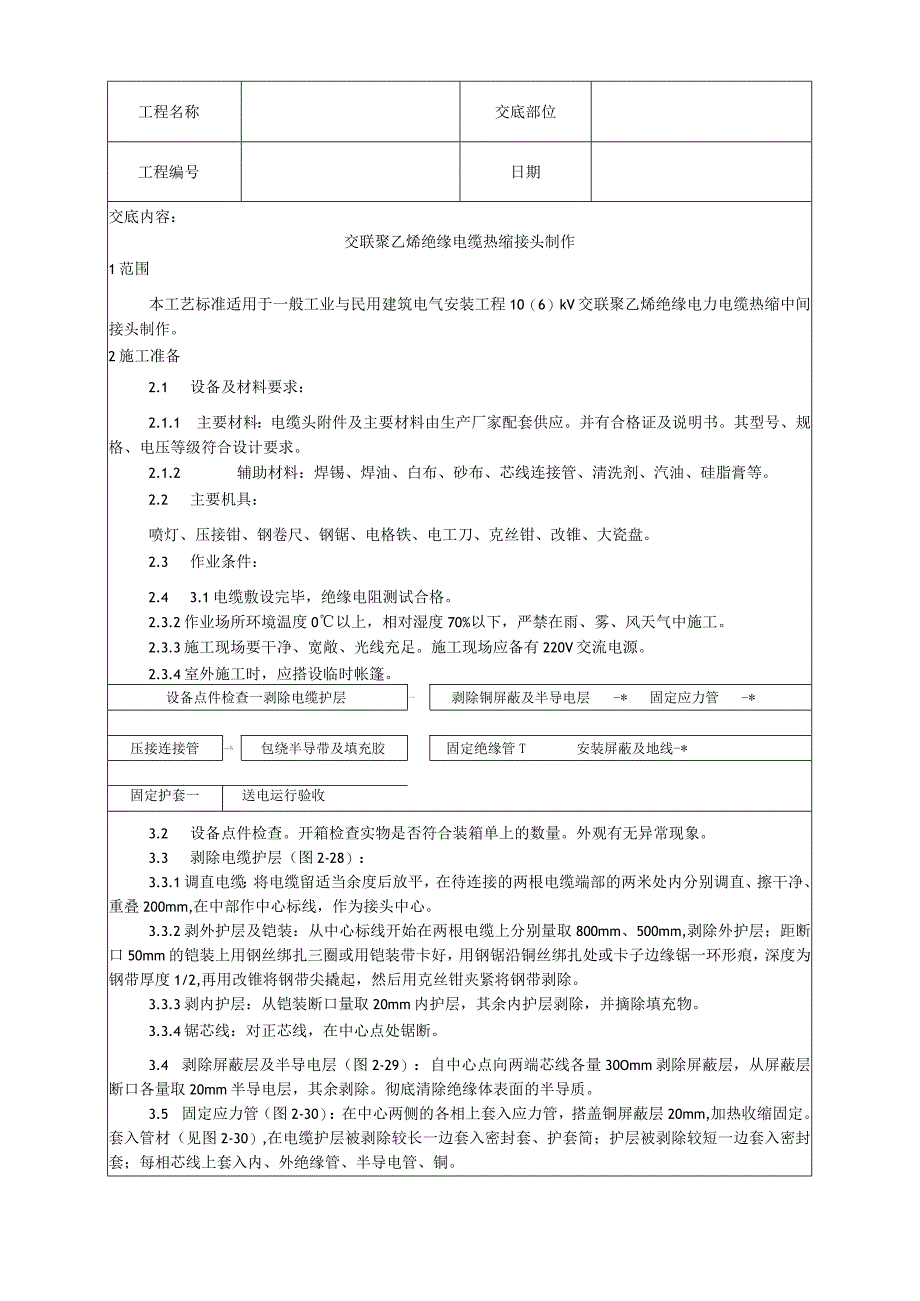

1、工程名称交底部位工程编号日期交底内容：交联聚乙烯绝缘电缆热缩接头制作1范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。2施工准备2.1 设备及材料要求：2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。并有合格证及说明书。其型号、规格、电压等级符合设计要求。2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电格铁、电工刀、克丝钳、改锥、大瓷盘。2.3 作业条件：2.4 3.1电缆敷设完毕，绝缘电阻测试合格。2.3.2作业场所环境温度0以上，相对湿度7
2、0%以下，严禁在雨、雾、风天气中施工。2.3.3施工现场要干净、宽敞、光线充足。施工现场应备有220V交流电源。2.3.4室外施工时，应搭设临时帐篷。3操作工艺厂家有操作工艺可按厂家操作工艺进行。无工艺说明时，可按以下制作程序进行：3.1工艺流程：设备点件检查一剥除电缆护层一剥除铜屏蔽及半导电层-*固定应力管-*压接连接管包绕半导带及填充胶固定绝缘管T安装屏蔽及地线-*固定护套一送电运行验收3.2 设备点件检查。开箱检查实物是否符合装箱单上的数量。外观有无异常现象。3.3 剥除电缆护层（图2-28）：3.3.1调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、
3、重叠200mm,在中部作中心标线，作为接头中心。3.3.2剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm,剥除外护层；距断口50mm的铠装上用钢丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2,再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。3.3.3剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。3.3.4锯芯线：对正芯线，在中心点处锯断。3.4 剥除屏蔽层及半导电层（图2-29）：自中心点向两端芯线各量30Omm剥除屏蔽层，从屏蔽层断口各量取20mm半导电层，其余剥除。彻底清除绝缘体表面的半导质。3.5

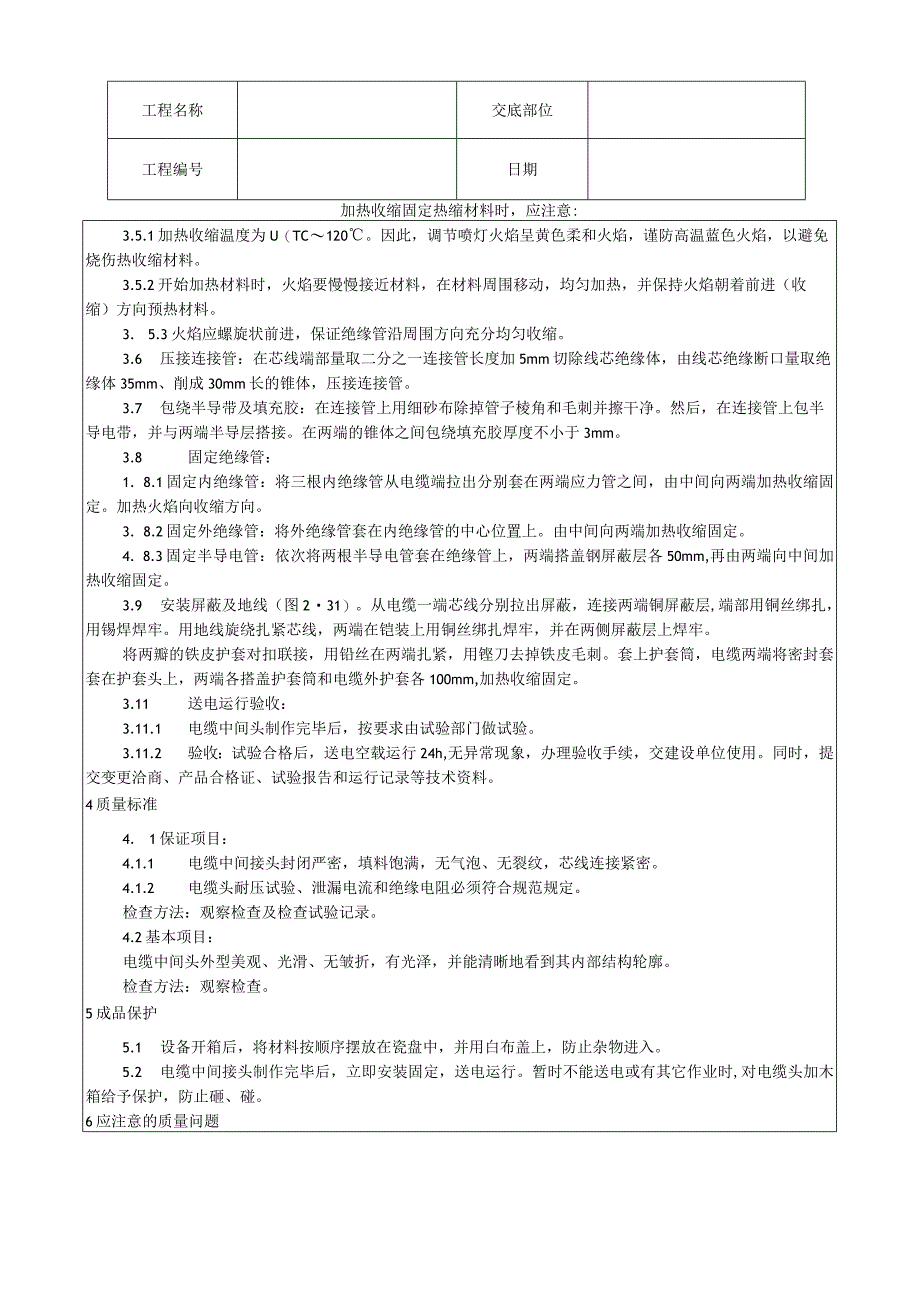

4、 固定应力管（图2-30）：在中心两侧的各相上套入应力管，搭盖铜屏蔽层20mm,加热收缩固定。套入管材（见图2-30）,在电缆护层被剥除较长一边套入密封套、护套简；护层被剥除较短一边套入密封套；每相芯线上套入内、外绝缘管、半导电管、铜。工程名称交底部位工程编号日期加热收缩固定热缩材料时，应注意:3.5.1加热收缩温度为U（TC120。因此，调节喷灯火焰呈黄色柔和火焰，谨防高温蓝色火焰，以避免烧伤热收缩材料。3.5.2开始加热材料时，火焰要慢慢接近材料，在材料周围移动，均匀加热，并保持火焰朝着前进（收缩）方向预热材料。3. 5.3火焰应螺旋状前进，保证绝缘管沿周围方向充分均匀收缩。3.6 压接连
5、接管：在芯线端部量取二分之一连接管长度加5mm切除线芯绝缘体，由线芯绝缘断口量取绝缘体35mm、削成30mm长的锥体，压接连接管。3.7 包绕半导带及填充胶：在连接管上用细砂布除掉管子棱角和毛刺并擦干净。然后，在连接管上包半导电带，并与两端半导层搭接。在两端的锥体之间包绕填充胶厚度不小于3mm。3.8 固定绝缘管：1. 8.1固定内绝缘管：将三根内绝缘管从电缆端拉出分别套在两端应力管之间，由中间向两端加热收缩固定。加热火焰向收缩方向。3. 8.2固定外绝缘管：将外绝缘管套在内绝缘管的中心位置上。由中间向两端加热收缩固定。4. 8.3固定半导电管：依次将两根半导电管套在绝缘管上，两端搭盖钢屏蔽层
6、各50mm,再由两端向中间加热收缩固定。3.9 安装屏蔽及地线（图231）。从电缆一端芯线分别拉出屏蔽，连接两端铜屏蔽层,端部用铜丝绑扎，用锡焊焊牢。用地线旋绕扎紧芯线，两端在铠装上用铜丝绑扎焊牢，并在两侧屏蔽层上焊牢。将两瓣的铁皮护套对扣联接，用铅丝在两端扎紧，用铿刀去掉铁皮毛刺。套上护套筒，电缆两端将密封套套在护套头上，两端各搭盖护套筒和电缆外护套各100mm,加热收缩固定。3.11 送电运行验收：3.11.1 电缆中间头制作完毕后，按要求由试验部门做试验。3.11.2 验收：试验合格后，送电空载运行24h,无异常现象，办理验收手续，交建设单位使用。同时，提交变更洽商、产品合格证、试验报告

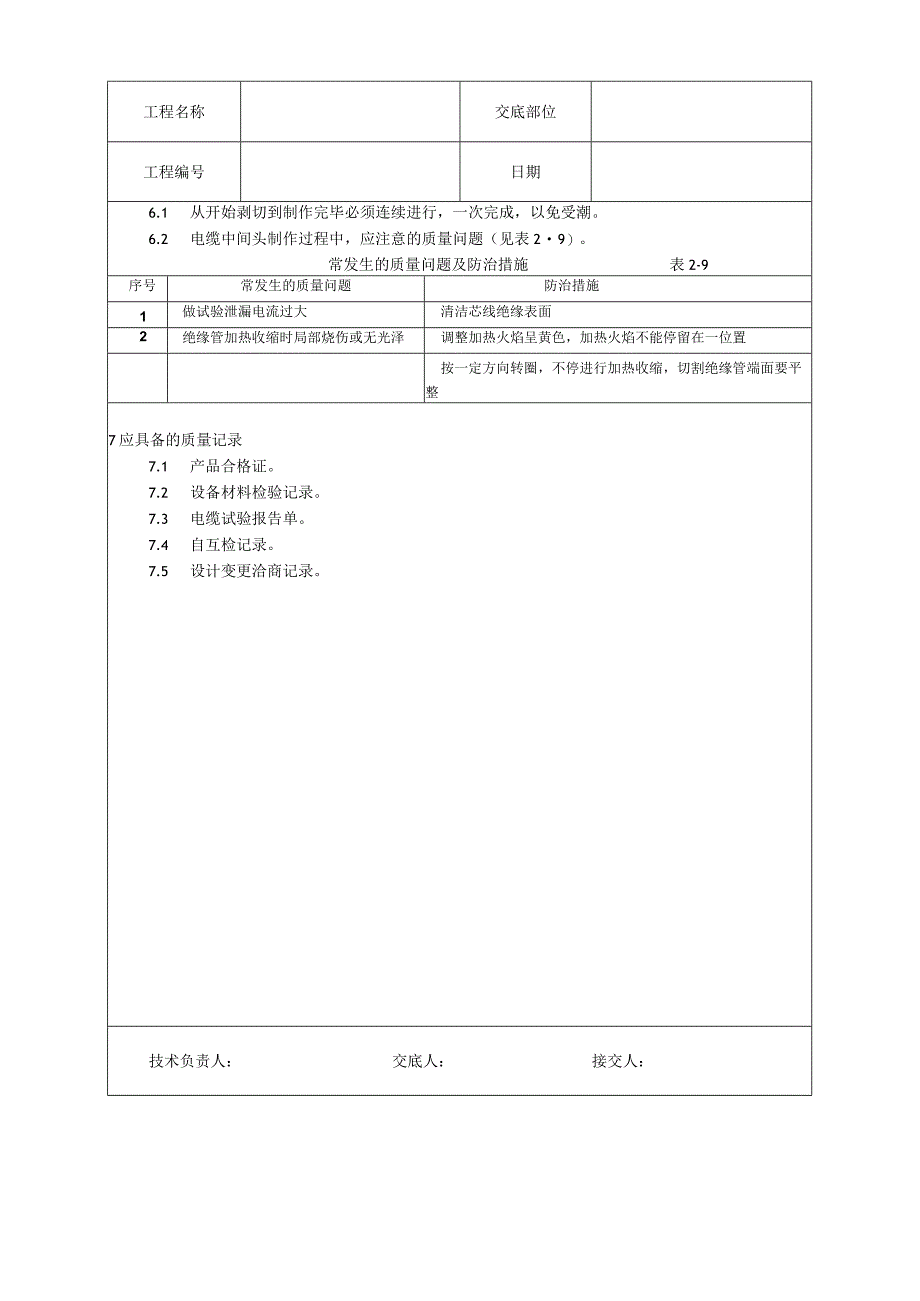

7、和运行记录等技术资料。4质量标准4. 1保证项目：4.1.1 电缆中间接头封闭严密，填料饱满，无气泡、无裂纹，芯线连接紧密。4.1.2 电缆头耐压试验、泄漏电流和绝缘电阻必须符合规范规定。检查方法：观察检查及检查试验记录。4.2基本项目：电缆中间头外型美观、光滑、无皱折，有光泽，并能清晰地看到其内部结构轮廓。检查方法：观察检查。5成品保护5.1 设备开箱后，将材料按顺序摆放在瓷盘中，并用白布盖上，防止杂物进入。5.2 电缆中间接头制作完毕后，立即安装固定，送电运行。暂时不能送电或有其它作业时,对电缆头加木箱给予保护，防止砸、碰。6应注意的质量问题工程名称交底部位工程编号日期6.1 从开始剥切到
8、制作完毕必须连续进行，一次完成，以免受潮。6.2 电缆中间头制作过程中，应注意的质量问题（见表29）。常发生的质量问题及防治措施表2-9序号常发生的质量问题防治措施1做试验泄漏电流过大清洁芯线绝缘表面2绝缘管加热收缩时局部烧伤或无光泽调整加热火焰呈黄色，加热火焰不能停留在一位置按一定方向转圈，不停进行加热收缩，切割绝缘管端面要平整7应具备的质量记录7.1 产品合格证。7.2 设备材料检验记录。7.3 电缆试验报告单。7.4 自互检记录。7.5 设计变更洽商记录。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核
9、不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电
10、箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
