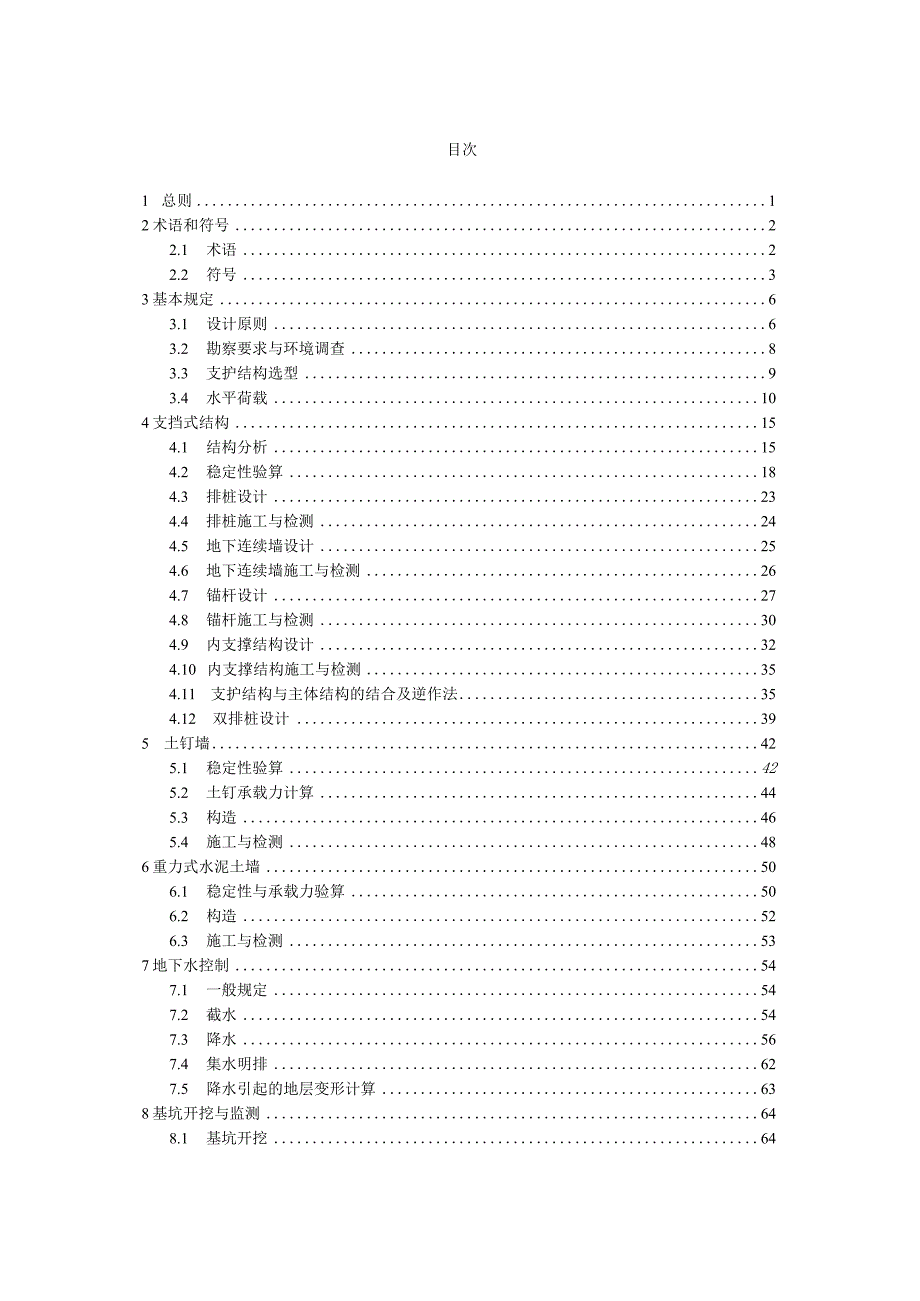

1、目次1总则12术语和符号22.1 术语22.2 符号33基本规定63.1 设计原则63.2 勘察要求与环境调查83.3 支护结构选型93.4 水平荷载104支挡式结构154.1 结构分析154.2 稳定性验算184.3 排桩设计234.4 排桩施工与检测244.5 地下连续墙设计254.6 地下连续墙施工与检测264.7 锚杆设计274.8 锚杆施工与检测304.9 内支撑结构设计324.10 内支撑结构施工与检测354.11 支护结构与主体结构的结合及逆作法354.12 双排桩设计395土钉墙425.1 稳定性验算425.2 土钉承载力计算445.3 构造465.4 施工与检测486重力式水

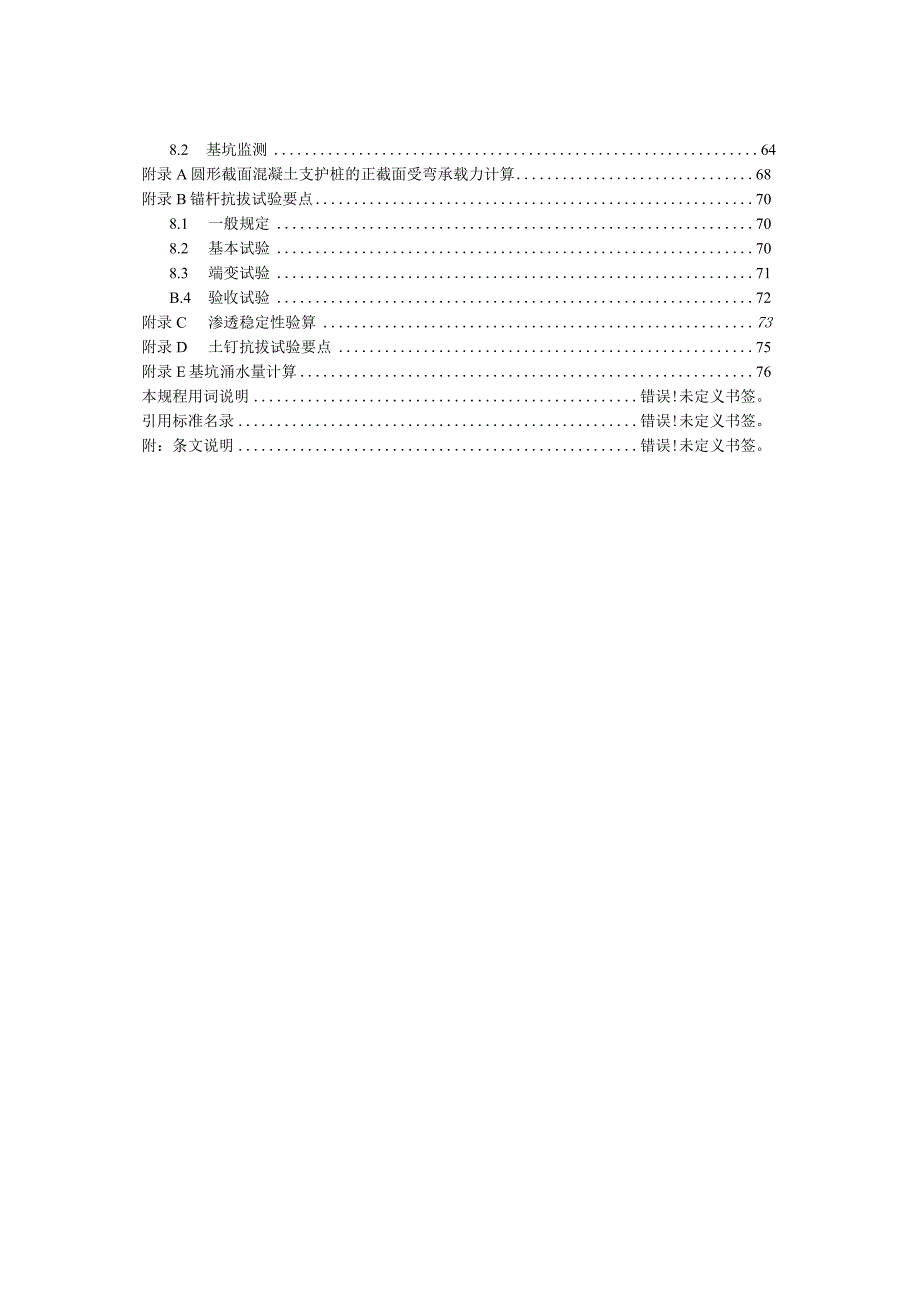

2、泥土墙506.1 稳定性与承载力验算506.2 构造526.3 施工与检测537地下水控制547.1 一般规定547.2 截水547.3 降水567.4 集水明排627.5 降水引起的地层变形计算638基坑开挖与监测648.1 基坑开挖648.2 基坑监测64附录A圆形截面混凝土支护桩的正截面受弯承载力计算68附录B锚杆抗拔试验要点708.1 一般规定708.2 基本试验708.3 端变试验71B.4验收试验72附录C渗透稳定性验算73附录D土钉抗拔试验要点75附录E基坑涌水量计算76本规程用词说明错误!未定义书签。引用标准名录错误!未定义书签。附：条文说明错误!未定义书签。1总则1.0.1为
3、了在建筑基坑支护设计、施工中做到安全适用、保护环境、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用于一般地质条件下临时性建筑基坑支护的勘察、设计、施工、检测、基坑开挖与监测。对湿陷性土、多年冻土、膨胀土、盐渍土等特殊土或岩石基坑，应结合当地工程经验应用本规程，并应符合相关技术标准的规定。1.0.3基坑支护设计、施工与基坑开挖，应综合考虑地质条件、基坑周边环境要求、主体地下结构要求、施工季节变化及支护结构使用期等因素，因地制宜、合理选型、优化设计、精心施工、严格监控。1.0.4基坑支护工程除应符合本规程规定外，尚应符合国家现行有关标准的规定。2术语和符号2.1 术语2.1.1 基
4、坑excavations为进行建（构）筑物地下部分的施工由地面向下开挖出的空间。2.1.2 基坑周边环境surroundingsaroundexcavations与基坑开挖相互影响的周边建（构）筑物、地下管线、道路、岩土体与地下水体的统称。2.1.3 基坑支护retainingandprotectionforexcavations为保护地下主体结构施工和基坑周边环境的安全，对基坑采用的临时性支挡、加固、保护与地下水控制的措施。2.1.4 支护结构retainingandprotectionstructure支挡或加固基坑侧壁的承受荷载的结构。2.1.5 设计使用期限designworkable
5、life设计规定的从基坑开挖到预定深度至完成基坑支护使用功能的时段。2.1.6 支挡式结构retainingstructure以挡土构件和锚杆或支撑为主要构件，或以挡土构件为主要构件的支护结构。2.1.7 锚拉式支挡结构anchoredretainingstructure以挡土构件和锚杆为主要构件的支挡式结构。2.1.8 支撑式支挡结构struttedretainingstructure以挡土构件和支撑为主要构件的支挡式结构。2.1.9 悬臂式支挡结构cantileverretainingstructure以顶端自由的挡土构件为主要构件的支挡式结构。2.1.10 挡土构件structuralm
6、emberforearthretaining设置在基坑侧壁并嵌入基坑底面的支护结构竖向构件。例如，支护桩、地下连续墙。2.1.11 抖Z桩soldierpilewall沿基坑侧壁排列设置的支护桩及冠梁所组成的支挡式结构部件或悬臂式支挡结构。2.1.12 双排桩double-row-pileswall沿基坑侧壁排列设置的由前、后两排支护桩和梁连接成的刚架及冠梁所组成的支挡式结构。2.1.13 地下连续墙diaphragmwall分槽段用专用机械成槽、浇筑钢筋混凝土所形成的连续地下墙体。亦可称为现浇地下连续墙。2.1.14 锚杆anchor由杆体（钢绞线、普通钢筋、热处理钢筋或钢管）、注浆形成的固
7、结体、锚具、套管、连接器所组成的一端与支护结构构件连接，另一端锚固在稳定岩土体内的受拉杆件。杆体采用钢绞线时，亦可称为锚索。2.1.15 内支撑strut设置在基坑内的由钢筋混凝土或钢构件组成的用以支撑挡土构件的结构部件。支撑构件采用钢材、混凝土时，分别称为钢内支撑、混凝土内支撑。2.1.16 冠梁cappingbeam设置在挡土构件顶部的钢筋混凝土连梁。2.1.17 腰梁waling设置在挡土构件侧面的连接锚杆或内支撑的钢筋混凝土或型钢梁式构件。2.1.18 钉soilnail设置在基坑侧壁土体内的承受拉力与剪力的杆件。例如，成孔后植入钢筋杆体并通过孔内注浆在杆体周围形成固结体的钢筋土钉,将
8、设有出浆孔的钢管直接击入基坑侧壁土中并在钢管内注浆的钢管土钉。2.1.19 土钉墙soilnailingwall由随基坑开挖分层设置的、纵横向密布的土钉群、喷射混凝土面层及原位土体所组成的支护结构。2.1.20 复合土钉墙compositesoilnailingwall土钉墙与预应力锚杆、微型桩、旋喷桩、搅拌桩中的一种或多种组成的复合型支护结构。2.1.21 重力式水泥土墙gravitycement-soilwall水泥土桩相互搭接成格栅或实体的重力式支护结构。2.1.22 地下水控制groundwatercontrol为保证支护结构、基坑开挖、地下结构的正常施工，防止地下水变化对基坑周边环境
9、产生影响所采用的截水、降水、排水、回灌等措施。2.1.23 截水帷幕curtainforcuttingoffdrains用以阻隔或减少地下水通过基坑侧壁与坑底流入基坑和防止基坑外地下水位下降的幕墙状竖向截水体。2.1.24 落底式帷幕closedcurtainforcuttingoffdrains底端穿透含水层并进入下部隔水层一定深度的截水帷暮。2.1.25 悬挂式帷幕UnCloSedcurtainforcuttingoffdrains底端未穿透含水层的截水帷幕。2.1.26 降水dewatering为防止地下水通过基坑侧壁与基底流入基坑,用抽水井或渗水井降低基坑内外地下水位的方法。2.1.2
10、7 集水明排openpumping用排水沟、集水井、泄水管、输水管等组成的排水系统将地表水、渗漏水排泄至基坑外的方法。2.2 符号2.2.1 作用和作用效应Eak、EPk主动土压力、被动土压力标准值；G-支护结构、土的自重；J渗透力；M弯矩设计值；Mk荷载标准组合的弯矩值；N轴向拉力或轴向压力设计值；Nk荷载标准组合的轴向拉力值或轴向压力值；Pak、PPk主动土压力强度、被动土压力强度标准值；PO-基础底面附加压力的标准值；PS上对挡土构件的分布反力；PSO土对挡土构件嵌固段的分布土反力初始值；P预加轴向力值；C1降水井的单井流量；qo地面均布荷载；5降水引起的建筑物基础或地面的固结沉降量；S
11、O基坑地下水位降深；Sd基坑地下水位的设计降深；Sd-荷载基本组合的效应设计值：Sk荷载标准组合的效应设计值；孔隙水压力；V剪力设计值；Vk荷载标准组合的剪力值；V挡土构件的水平位移。2.2.2 材料性能和抗力C-正常使用极限状态下支护结构位移或建筑物基础、地面沉降的限值;c土的粘聚力；Ec锚杆的复合弹性模量；Em锚杆固结体的弹性模量；ES锚杆杆体或支撑的弹性模量或土的压缩模量；Jcs水泥土开挖龄期时的轴心抗压强度设计值；py-预应力钢筋的抗拉强度设计值；人一普通钢筋的抗拉强度设计值；k土的渗透系数；Rk锚杆或土钉的极限抗拔承载力标准值；Wk土与锚杆或土钉的极限粘结强度标准值；qo单井出水能力
12、；Rd结构构件的抗力设计值；R影响半径；土的天然重度；Xcs水泥土墙的重度；w地下水的重度；土的内摩擦角；2.2.3 几何参数A构件的截面面积；Ap-预应力钢筋的截面面积；A非预应力钢筋的截面面积；b截面宽度；d桩、锚杆、土钉的直径或基础埋置深度；h基坑深度或构件截面高度；Zwa基坑外地下水水位距地面的深度；ZWP基坑内地下水水位距地面的深度；H潜水含水层厚度；/a锚杆锚固段长度；d挡土构件的嵌固深度；If锚杆自由段长度；/0受压支撑构件的长度；M承压含水层厚度：rw降水井半径；土钉墙坡面与水平面的夹角；Q锚杆、土钉的倾角或支撑轴线与水平面的夹角。2.2.4 设计参数和计算系数公一土的水平反力
13、系数；弹性支点轴向刚度系数；K稳定性安全系数；Ka主动土压力系数；Kp-被动土压力系数；土的水平反力系数的比例系数；支撑松弛系数；卉一作用基本组合的综合分项系数；%支护结构重要性系数；C主动土压力的坡面倾斜折减系数;支撑不动点调整系数；u一墙体材料的抗剪断系数；也一降水沉降计算经验系数。3基本规定3.1 设计原则3.1.1 基坑支护设计应规定其设计使用期限。基坑支护的设计使用期限不应小于一年。3.1.2 基坑支护应满足下列功能要求：1保证基坑周边建（构）筑物、地下管线、道路的安全和正常使用；2保证主体地下结构的施工空间。3.1.3 基坑支护设计时，应综合考虑基坑周边环境和地质条件的复杂程度、基
14、坑深度等因素,按表3.1.3采用支护结构的安全等级。对同一基坑的不同部位，可采用不同的安全等级。表313支护结构的安全等级安全等级破坏后果.级支护结构失效、土体过大变形对基坑周边环境或主体结构施工安全的影响很严重二级支护结构失效、土体过大变形对基坑周边环境或主体结构施工安全的影响严重:级支护结构失效、土体过大变形对基坑周边环境或主体结构施工安全的影响不严重3.1.4 支护结构设计时应采用下列极限状态：1承载能力极限状态1）支护结构构件或连接因超过材料强度而破坏，或因过度变形而不适于继续承受荷载,或出现压屈、局部失稳；2）支护结构及土体整体滑动；3）坑底土体隆起而丧失稳定；4）对支挡式结构，坑底土体丧失嵌固能力而使支护结构推移或倾覆；5）对锚拉式支挡结构或土钉墙，土体丧失对锚杆或土钉的锚固能力；6）重力式水泥土墙整体倾覆或滑移；7）重力式水泥土墙、支挡式结构因其持力土层丧失承载能力而破坏；8）地下水渗流引起的土体渗透破坏。2正常使用极限状态1）造成基坑周边建（构）筑物、地下管线、道路等损坏或影响其正常使用的支护结构位移；2）因地下水位下降、地下水渗流或施工因素而造成基坑周边建（构）筑物、地下管线、道路等损坏或影响其正常使用的土体变形；3）影响
