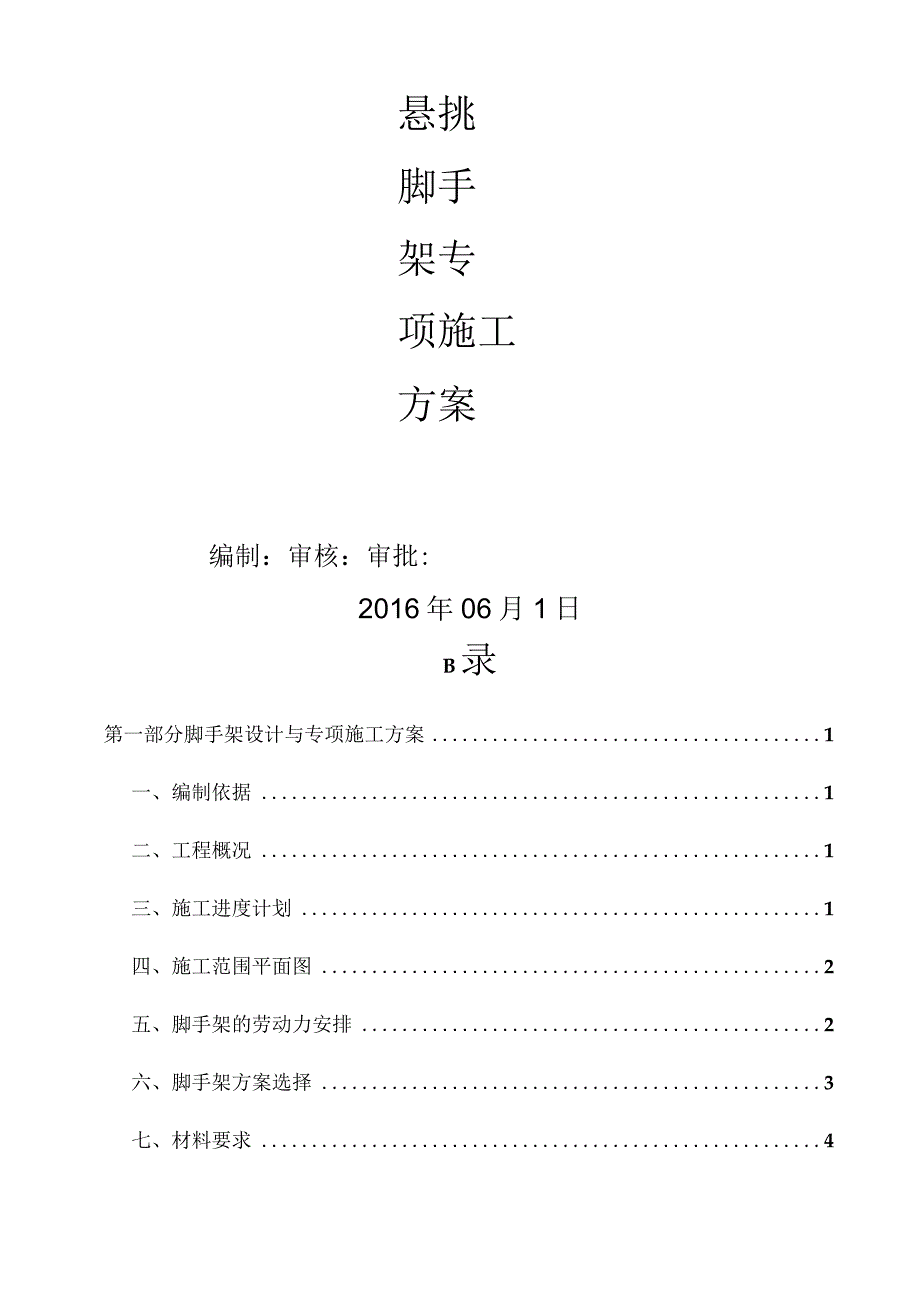

悬挑脚手架施工方案--2016年高层通用方案.docx_第1页
第1页 / 共43页

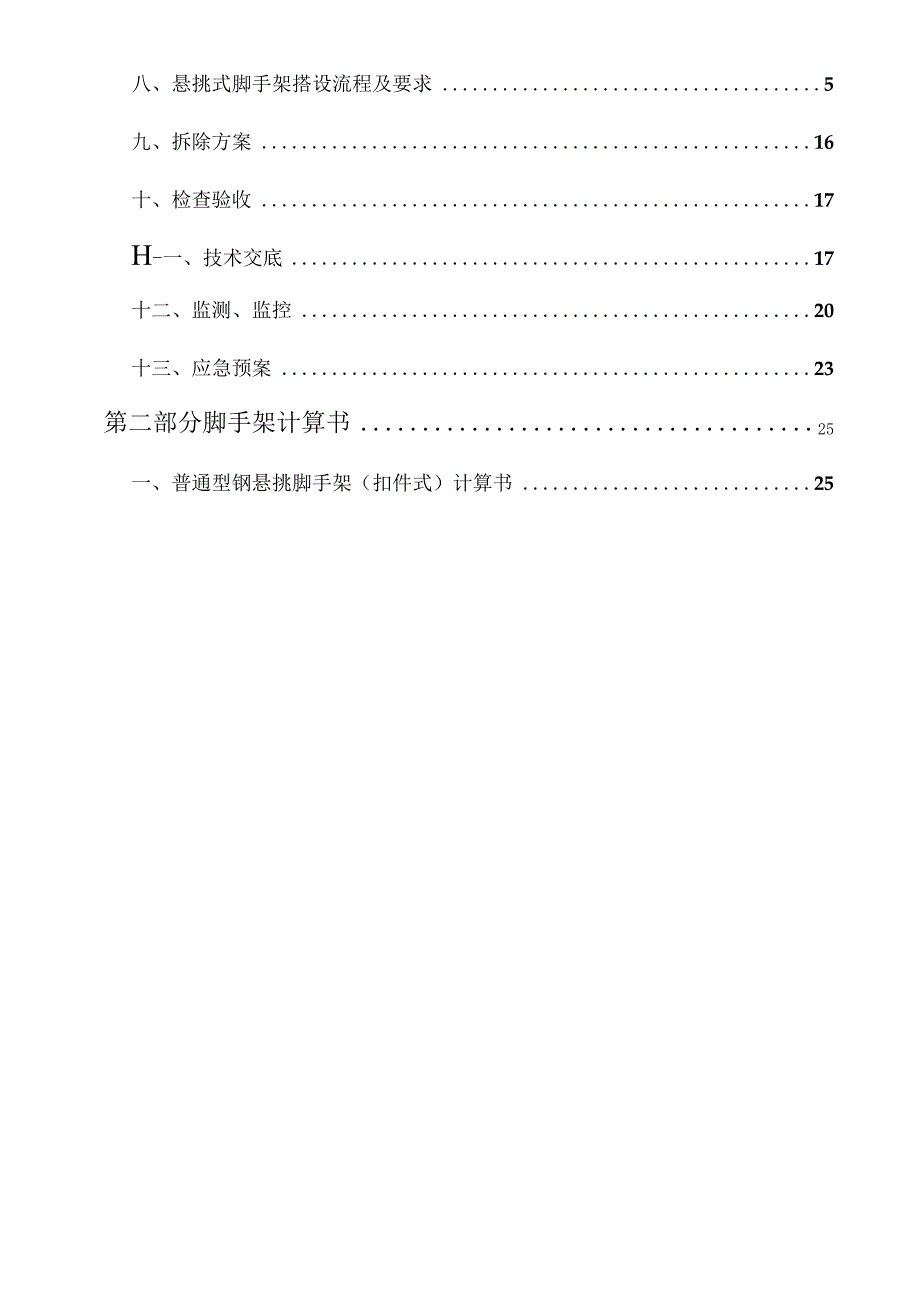

悬挑脚手架施工方案--2016年高层通用方案.docx_第2页
第2页 / 共43页

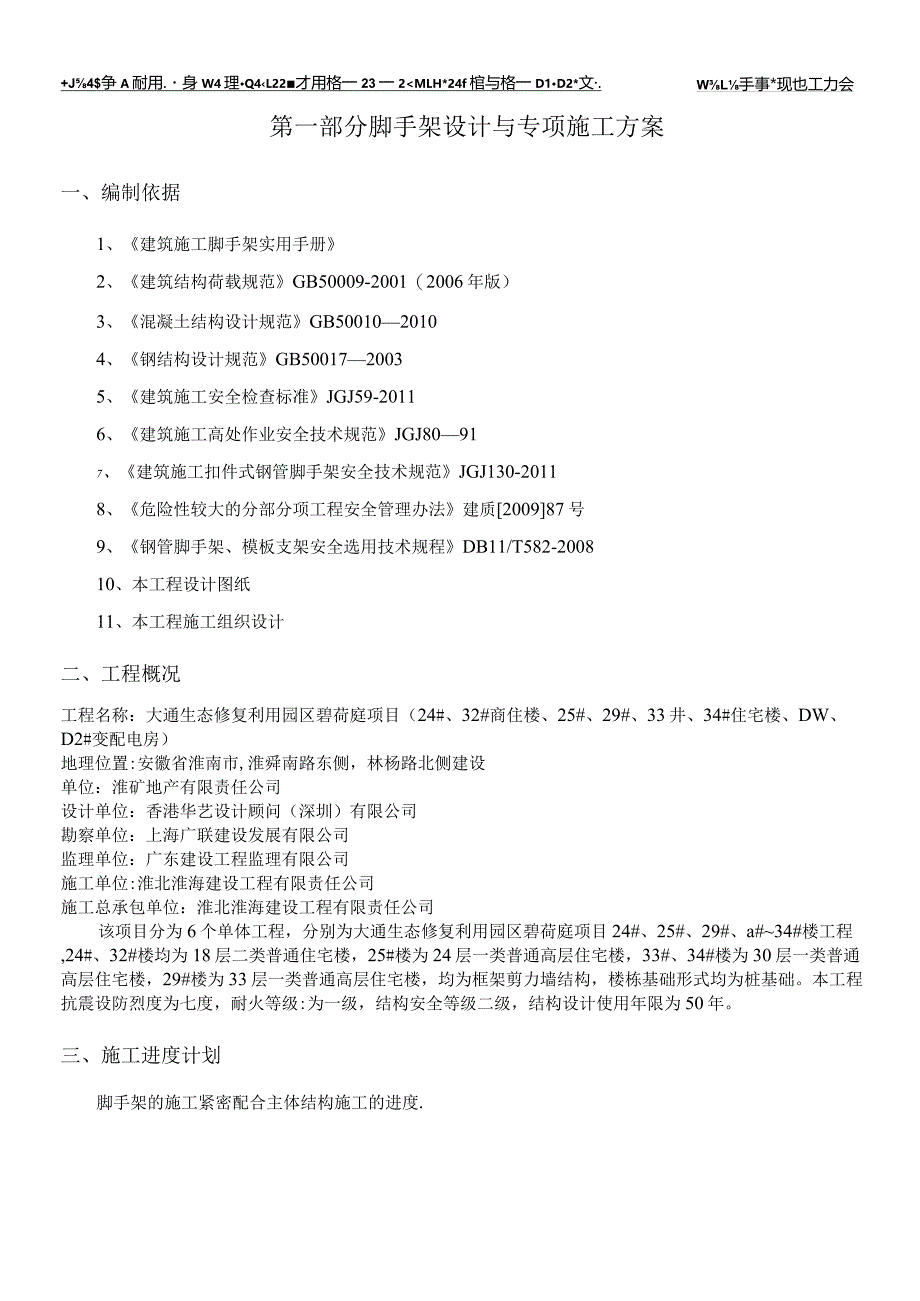

悬挑脚手架施工方案--2016年高层通用方案.docx_第3页
第3页 / 共43页
悬挑脚手架施工方案--2016年高层通用方案.docx_第4页
第4页 / 共43页
悬挑脚手架施工方案--2016年高层通用方案.docx_第5页
第5页 / 共43页
悬挑脚手架施工方案--2016年高层通用方案.docx_第6页
第6页 / 共43页
悬挑脚手架施工方案--2016年高层通用方案.docx_第7页
第7页 / 共43页
悬挑脚手架施工方案--2016年高层通用方案.docx_第8页
第8页 / 共43页
悬挑脚手架施工方案--2016年高层通用方案.docx_第9页
第9页 / 共43页
悬挑脚手架施工方案--2016年高层通用方案.docx_第10页
第10页 / 共43页
亲,该文档总共43页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《悬挑脚手架施工方案--2016年高层通用方案.docx》由会员分享,可在线阅读,更多相关《悬挑脚手架施工方案--2016年高层通用方案.docx(43页珍藏版)》请在第壹文秘上搜索。

1、悬挑脚手架专项施工方案编制:审核:审批:2016年06月1日B录第一部分脚手架设计与专项施工方案1一、编制依据1二、工程概况1三、施工进度计划1四、施工范围平面图2五、脚手架的劳动力安排2六、脚手架方案选择3七、材料要求4八、悬挑式脚手架搭设流程及要求5九、拆除方案16十、检查验收17H-一、技术交底17十二、监测、监控20十三、应急预案23第二部分脚手架计算书25一、普通型钢悬挑脚手架(扣件式)计算书25WL手事*现也工力会+J4$争A耐用.身W4理Q4L22才用格一23一2MLH*24f棺与格一D1D2*文.第一部分脚手架设计与专项施工方案一、编制依据1、建筑施工脚手架实用手册2、建筑结构

2、荷载规范GB50009-2001(2006年版)3、混凝土结构设计规范GB5001020104、钢结构设计规范GB5001720035、建筑施工安全检查标准JGJ59-20116、建筑施工高处作业安全技术规范JGJ80917、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20118、危险性较大的分部分项工程安全管理办法建质200987号9、钢管脚手架、模板支架安全选用技术规程DB11/T582-200810、本工程设计图纸11、本工程施工组织设计二、工程概况工程名称:大通生态修复利用园区碧荷庭项目(24#、32#商住楼、25#、29#、33井、34#住宅楼、DW、D2#变配电房)地理位置:

3、安徽省淮南市,淮舜南路东侧,林杨路北侧建设单位:淮矿地产有限责任公司设计单位:香港华艺设计顾问(深圳)有限公司勘察单位:上海广联建设发展有限公司监理单位:广东建设工程监理有限公司施工单位:淮北淮海建设工程有限责任公司施工总承包单位:淮北淮海建设工程有限责任公司该项目分为6个单体工程,分别为大通生态修复利用园区碧荷庭项目24#、25#、29#、a#34#楼工程,24#、32#楼均为18层二类普通住宅楼,25#楼为24层一类普通高层住宅楼,33#、34#楼为30层一类普通高层住宅楼,29#楼为33层一类普通高层住宅楼,均为框架剪力墙结构,楼栋基础形式均为桩基础。本工程抗震设防烈度为七度,耐火等级:

4、为一级,结构安全等级二级,结构设计使用年限为50年。三、施工进度计划脚手架的施工紧密配合主体结构施工的进度.鸟32,育植.2S.29机3M.3的位埼*.DM.D2Y立融力盘*用心工,金四、施工范围平面图五、脚手架的劳动力安排1、为确保工程进度的需要,同时根据本工程的结构特征和外脚手架的工程量,确定本工程外脚手架搭设人员需要1015人,均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构,搭设负责人负有指挥、调配、检查的直接责任。3、外脚手架的搭设和拆除,均应有项目技术负责人的认可,方可进行施工作业,并必须配备有足够的辅助人员和必要的工具.六、脚手架方案选择悬挑脚手架方

5、案选择1、碧荷亭二期工程,框架剪力墙结构,根据本工程特点,分楼号在三层面、四层面、七层面悬挑,具体脚手架搭设方式见下表,采用悬挑梁16#工字钢作悬挑托架,加斜拉14mm钢丝绳至主体结构上;最大悬挑高度为19.6m.悬挑脚手架与落地脚手架形成整体,横杆连接步距同悬挑架步距。脚手架搭设方式表楼栋号层数高度室外高差标准层高脚手架搭设方式24#、32井楼18层58.5米0.45米2。9米1-7层落地搭设(高度21.9m).8层以上一段悬挑搭设、一段悬挑楼层标高:21。9m-39o3m。14层以上二段悬挑搭设,二段悬挑楼层标高:39.3m58.5m.25#楼24层75.3米0.45米2.9米1-4层落地

6、搭设(高度11。6m)。层以上一段悬挑搭设、一段悬挑楼层标高:11.6m-31.2m012-18层以上二段悬挑搭设,二段悬挑楼层标高:31.9om51.5m。19-24层以上三段悬挑搭设,三段悬挑楼层标高:52O2m-75o3m。33井、34#楼30层92.7米0.452.9米1-3层落地搭设(高8。7)4层以上一段悬挑搭设、一段悬挑楼层标高:8。7m28.3m。11层以上二段悬挑搭设,二段悬挑楼层标高:29m-48.6m.l8层以上三段悬挑搭设,三段悬挑楼层标高:49O3m-68.9mo25层以上四段悬挑搭设,四段悬挑楼层标高:69.6m-92.7m。29井楼33层102O8米O0452.9

7、米1-7层落地搭设(高度20.3m).814层一段悬挑搭设、一段悬挑楼层标高:20。3m-3909m。1521层以上二段悬挑搭设,二段悬挑楼层标高:40。6m-60.2mo22-28层以上三段悬挑搭设,三段悬挑楼层标高:60O9m-805,5m.29-33层以上四段悬挑搭设,四段悬挑楼层标高:81.2m92.7mo2、脚手的构架尺寸,横距为0.85m,纵距1.5m,步距为lo8m,里立杆距墙皮为0.30m。封闭式外脚手架防护栏杆设两道栏杆,下栏杆高度Oo6m、上栏杆高度Io2m,采用密目式安全网全封闭悬挑双排外脚手架.3、当搭设高度在2550m时,应对脚手架整体稳定性从构造上进行加强。如纵向剪

8、刀必须连续设置,增加横向剪刀撑,连墙杆的强度相应提高,间距缩小,以及在多风地区对搭设高度超过40m的脚手架,考虑风涡流的上翻力,应在设置水平连墙件的同时,还应有抗上升翻流作用的连墙措施等,以确保脚手架的使用安全。4、施工荷载控制本工程外架主要供施工人员结构施工用,除人员走动及少量材料临时堆放外,基本上不考虑脚手架堆载.因此,操作层建筑垃圾和多余材料要及时清理,不准长期堆放。在悬挑架上不准存放大量材料、过重的设备,施工人员作业时,尽量分散脚手架的荷载,严禁利用脚手架做垂直运输。卸料平台应自成受力系统,禁止与脚手架连接,防止给脚手架增加不利荷载,影响脚手架的稳定和平台的安全使用。5、为确保外架整体

9、稳定性和抵抗侧力作用的要求,设置连墙件、剪刀撑及相应的拉结杆件:连墙杆每层设置,即竖向间距(层高尺寸),横向间距为在3m以内,且根据结构的实际情况进行适当调整,但覆盖面积不宜超过20m2,采用刚性连接,剪刀撑在脚手架外侧立面按每四跨由底至顶连整个长度和高度上连续设置。型钢悬挑卸料平台1、主梁槽钢采用16#工字钢,次梁采用16#槽钢。钢材强度等级不低于Q235,其质量应符合现行国家标准碳素钢结构(GB/T700)和低合金高强度结构钢GB/T1591的规定。2、脚手板、脚手片采用符合有关要求。七、材料要求选用材料此外架所用的脚手架钢管采用现行国家标准直缝电焊钢管(GB/T13793)中规定的外径为

10、48mm,壁厚为3.0mm的3号普通钢管,其质量符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的要求。钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道.钢管上禁止打眼.扣件采用可锻铸铁制作的标准扣件。其材质符合现行国家标准钢管脚手架扣件(GB15831)的规定。扣件的附件(T形螺栓、螺母、垫圈)采用材质符合现行国家标准碳素结构钢(GB/T700)中Q235-A级钢的规定。扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷。钢管和扣件均必须有出厂合格证及检验单。旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换。扣件在加紧钢管时,

11、开口处最大距离小4。5mm,必要时进行抗滑扭试验。脚手架采用的扣件,在螺栓拧紧扭矩达65N。m时,不得发生破坏。水平悬挑梁,其钢材强度等级为Q235-A,型号见材料表,水平梁悬挑梁所使用的钢材必须表面平整,无锈蚀。截而有足够的抗弯抵抗距,在满载条件下其挠度变形应满足相应设计要求。脚手板采用木脚手板.不得使用腐烂或破损严重的脚手板。安全网:选用合格的聚氯乙烯编织的2000目密目安全网,规格为1.8mX6.0m的单张网重量应在3.0kg以上,并尽量满足环境效果要求。连墙件材料采用钢管、角钢等型钢,其材质应符合现行国家标准碳素钢结构GB700-88中Q235-A钢的要求。物资计划:1、材料需求量计划

12、:脚手架施工需要的物资,随脚手架施工进度分批陆续进场。主要材料参数表:【普通型钢悬挑脚手架】钢管483o0扣件配套水平悬挑梁16号工字钢梁支撑拉绳:619,14脚手板钢板网脚手板安全网密目安全网八、1玩具配置见下表:名称单位数量备注外架安拆电动扳手把15搭、拆施工用扭力扳手把2检查扭力倒链葫芦学K式脚手架搭设流个程及要求3调整架子水平度(一)技术参数【普通型钢悬挑脚手架】脚手架排数双排脚手架纵、横向水平杆布置方式纵向水平杆在上搭设高度(m)19o8钢管类型483立杆纵距(m)Io5立杆横距(m)O080立杆步距(m)Io8双立杆计算方法不设置双立杆挡脚板悬挑层设置脚手板3步1设横向斜撑6跨0设

13、连墙件布置方式两步三跨连墙件连接方式扣件连接地区淮南市基本风压(kNm)0.3安全网全封闭悬挑方式普通主梁悬挑锚固点设置方式压环钢筋压环钢筋直径d(mm)18主梁建筑物外悬挑长度L(mm)1300王梁外锚囿点到建筑物边缘的距离a(mm)50王架建筑物内锚囿箕度Lx(mm)1650梁/楼板混凝土强度等级C30主梁材料规格16号工字钢(二)工艺流程(1)普通型钢悬挑脚手架水平悬挑f纵向扫地杆f立杆f横向扫地杆一小横杆f大横杆(搁栅)一剪刀撑f连墙件一铺木脚手板一扎防护栏杆一扎安全网。(2)定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹

14、片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。(3)脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上二步;如果超过相邻连墙件以上两步,无法设置连墙件时,应采取撑拉固定措施与建筑结构拉结。(4)每搭完一步脚手架后,应按规定校正步距、纵距、横距及立杆的垂直度。(三)型钢托架1、架体与悬挑结构的连接:架体底部与悬挑结构应连接牢靠,不得滑动或窜动。例:在16#工字钢上翼缘距外挑端IOcm和95cm处分别居中焊接两根长度15Cm左右,直径不小于20mm的钢筋作为立杆内胆,然后将立杆钢管套在其上,再分别将纵向扫地杆扣在两根立杆的内侧,离悬挑梁不大于20cm,横向扫地杆扣在紧靠纵向扫地杆下方的立杆上。另外:在16#工字钢上翼缘距外挑端IOCm中处焊接固定钢丝绳锚固环或横向钢筋(钢筋。18以上、长度约IOcm)防止钢丝绳滑动或窜动。(详见简图)息拶K第五愚过5日合或舞右悬料k结构日寸,在寸萍构件才甩部力口设举块以防止科切K构件空力悬挑较大部位脚手架示意图2、悬挑构件:(1)悬挑构件包括悬挑梁,钢丝绳和预埋件;悬挑梁和预埋件均采用Q235-A钢材制作.(2)悬挑梁和预埋件均按本设计制作,安装前应检验合格,并按设计要求进行预埋和安装。(3)悬挑梁焊
