1、制冷压缩机性能测试实验试验台简介本试验台采用图1所示系统，通过阀门的转换，可进展制冷压缩机性能测试实验、冷水机组性能实验、水水换热器性能实验和水泵性能实验。制冷压缩机性能实验系统由压缩机、冷凝器、蒸发器、电子膨胀阀、恒温器电参数仪等设备组成。压缩机吸气压力、吸气温度、排气压力分别控制在国家标准规定的状态下。吸气温度由恒温器2调节蒸发器冷媒水进口温度T9控制，吸气压力由电子膨胀阀控制，排气压力由恒温器1调节冷凝器冷却水进口温度T7控制。压缩机的实际制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。由此得到压缩机的主辅测质量流量，进而计算出标准工况
2、下的主辅侧制冷量。压缩机的输入功率由电参数仪测得。在制冷系统内部安装多个压力和温度测点，可以方便地确定系统内部的状态。冷水机组性能实验系统，由压缩机、冷凝器、蒸发器、热力膨胀阀、恒温器等设备组成。实验时，可以设置不同的冷媒水和冷却水温度。冷水机组冷媒水进口温度通过调节恒温器2中的电加热器控制，冷却水进口温度通过调节恒温器1中的电加热器控制，而出口温度则通过阀门调节。冷水机组的输入功率通过电参数仪表测得。冷水机组的制冷量由通过蒸发器的冷媒水进出口温度和流量测出，冷凝换热量由通过冷凝器的冷却水进出口温度及流量测得。同时在系统中参加了相应的温度和压力测点,可以使学生能更加深入地了解冷水机组的工作特性

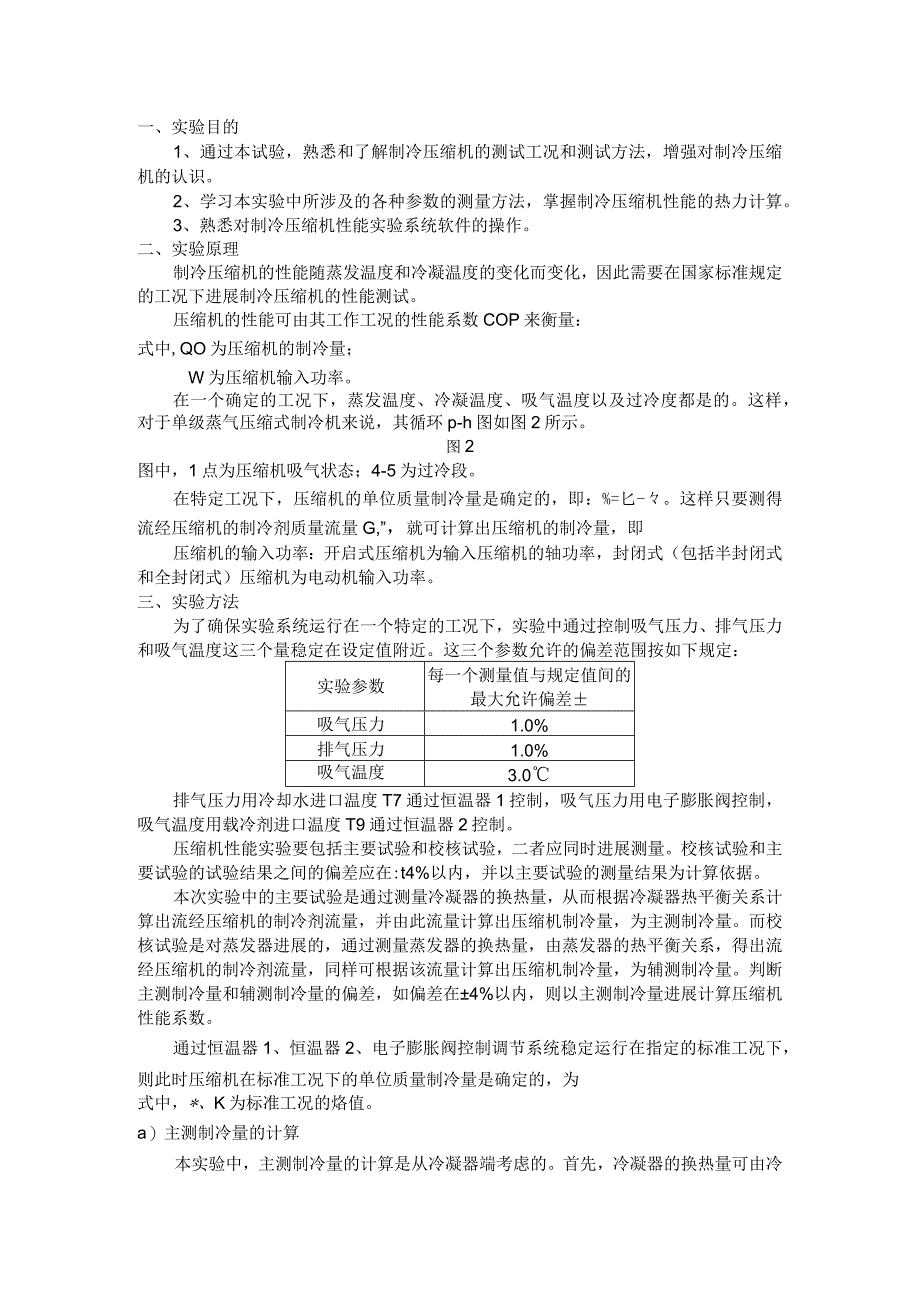

3、。水一水换热器性能实验系统，由冷水机组、恒温器、流量计、水泵等设备组成。冷热侧流体分别通过冷水机组和恒温器1获得。换热器冷侧和热侧流体进口温度分别通过恒温器2和恒温器1控制。通过测量换热器两侧流体进出口温度和两侧的流量，可以求出换热量，在换热面积的前提下，可以求出换热器的换热系数K。水泵性能实验系统，由水泵、流量计、电参数仪等设备组成。水泵的流量通过流量计测得，水泵的扬程通过水泵进出口压力变送器测得。在水泵的出口处设立调节阀，通过改变阀门的开度来改变水泵进口处的参数，获得水泵变工况运行特性曲线。一、实验目的1、通过本试验，熟悉和了解制冷压缩机的测试工况和测试方法，增强对制冷压缩机的认识。2、学
4、习本实验中所涉及的各种参数的测量方法，掌握制冷压缩机性能的热力计算。3、熟悉对制冷压缩机性能实验系统软件的操作。二、实验原理制冷压缩机的性能随蒸发温度和冷凝温度的变化而变化，因此需要在国家标准规定的工况下进展制冷压缩机的性能测试。压缩机的性能可由其工作工况的性能系数COP来衡量：式中,QO为压缩机的制冷量；W为压缩机输入功率。在一个确定的工况下，蒸发温度、冷凝温度、吸气温度以及过冷度都是的。这样，对于单级蒸气压缩式制冷机来说，其循环p-h图如图2所示。图2图中，1点为压缩机吸气状态；4-5为过冷段。在特定工况下，压缩机的单位质量制冷量是确定的，即：%=匕-。这样只要测得流经压缩机的制冷剂质量流
5、量G,”，就可计算出压缩机的制冷量，即压缩机的输入功率：开启式压缩机为输入压缩机的轴功率，封闭式（包括半封闭式和全封闭式）压缩机为电动机输入功率。三、实验方法为了确保实验系统运行在一个特定的工况下，实验中通过控制吸气压力、排气压力和吸气温度这三个量稳定在设定值附近。这三个参数允许的偏差范围按如下规定：实验参数每一个测量值与规定值间的最大允许偏差吸气压力1.0%排气压力1.0%吸气温度3.0排气压力用冷却水进口温度T7通过恒温器1控制，吸气压力用电子膨胀阀控制，吸气温度用载冷剂进口温度T9通过恒温器2控制。压缩机性能实验要包括主要试验和校核试验，二者应同时进展测量。校核试验和主要试验的试验结果之
6、间的偏差应在:t4%以内，并以主要试验的测量结果为计算依据。本次实验中的主要试验是通过测量冷凝器的换热量，从而根据冷凝器热平衡关系计算出流经压缩机的制冷剂流量，并由此流量计算出压缩机制冷量，为主测制冷量。而校核试验是对蒸发器进展的，通过测量蒸发器的换热量，由蒸发器的热平衡关系，得出流经压缩机的制冷剂流量，同样可根据该流量计算出压缩机制冷量，为辅测制冷量。判断主测制冷量和辅测制冷量的偏差，如偏差在4%以内，则以主测制冷量进展计算压缩机性能系数。通过恒温器1、恒温器2、电子膨胀阀控制调节系统稳定运行在指定的标准工况下，则此时压缩机在标准工况下的单位质量制冷量是确定的，为式中，*、K为标准工况的烙值
7、。a）主测制冷量的计算本实验中，主测制冷量的计算是从冷凝器端考虑的。首先，冷凝器的换热量可由冷却水侧的热量变化来计算，为式中，Q；冷凝器的冷凝换热量（kW）；Cpt冷却水比热容（kJ（kgK）；G1由涡轮流量计1测得的载冷剂流量（m3s）；Pl冷却水密度（kgn,）；T1冷却水进口温度（K）；T8冷却水出口温度（K）O其中计算某一温度t时冷却水比热容CPl和密度Pl公式如下：同样，根据冷凝器制冷剂侧的热量变化也可计算出冷凝器的换热量，在不考虑冷凝器漏热损失的情况下，可以认为由制冷剂侧的换热量应等于冷却水侧的热量变化2。这样，即有：式中，Gzn1冷凝器制冷剂侧制冷剂质量流量，即主测制冷剂流量；h
8、3,h取测试工况下对应点的焰值。由此，可以计算出主测制冷剂流量，从而比照标准工况下吸气口制冷剂比容差异，可得到标准工况下主测制冷量。为：式中，V1测试工况下的压缩机吸气口制冷剂比容；V；标准工况下的压缩机吸气口制冷剂比容。b）辅测制冷量的计算相对于主测制冷量，本实验的辅测制冷量的计算，是从制冷系统另一主要热交换器蒸发器着手考虑的。同样，根据蒸发器两侧流体的热平衡来计算辅测的制冷剂制冷流量。蒸发器制冷量先可由载冷剂的热量变化来计算，即式中，Q；一蒸发器制冷量W）;Cp2载冷剂比热容（kJ（kgK）;G2由涡轮流量计2测得的载冷剂流量（加s）;P2载冷剂密度Ugm3）；T。载冷剂进口温度（K）；7
9、0载冷剂出口温度（K其中计算某一温度t时载冷剂（质量浓度为35%的乙二醇溶液）比热容Cp?和密度0公式如下：在不考虑蒸发器“跑冷损失的情况下，则有蒸发器热平衡关系计算出辅测制冷剂流量6吗，为式中，,一一取测试工况下对应点的熔值。再比照标准工况下吸气口制冷剂比容差异，可得到标准工况下辅测制冷量为：式中，V,一一测试工况下的压缩机吸气口制冷剂比容；叫一一标准工况下的压缩机吸气口制冷剂比容。四、操作步骤（一）实验前的准备工作1、仔细阅读本实验指导以及相关资料，对本实验的方法和原理做到充分了解。2、熟悉本实验系统流程，翻开相应阀门（各阀门编号见系统总图），使总实验装置处于压缩机实验运行流程。阀门具体操
10、作如下：a）制冷剂环路：翻开阀门D,以使用电子膨胀阀（阀门F）进展控制（确保阀门C处于关闭状态）。阀门A、G均已调至适宜状态，无需再调。b）冷却水环路:翻开阀门2、7、13、6、1；c）载冷剂环路：翻开阀门17。其余阀门（红色标签的）应都处于关闭状态。阀门15用于给系统补充我冷剂。3、确保双元件钳电阻Tl放在压缩机吸气口，以控制压缩机吸气温度。（二）实验开场1、接通多功能试验台电源，将控制台上选择开关切换至“压缩机档。首先，翻开冷却塔水泵电源，使冷却水环路运行。其次，对控制台进展开关操作，依次启动冷媒泵、电子膨胀阀、恒温器（1）、恒温器（2）、被测压缩机。检查压缩机是否正常运转，假设压缩机并未
11、启动，按下装置现场压缩机旁电器柜的复位按钮。注：试验台上绿色按钮表示启动状态。被测压缩机只有在冷媒泵启动后才能开启。2、在系统设置界面设置实验设定参数；3、切换到压缩机实验控制量过程线界面，观察压缩机吸气温度和吸、排气压力曲线；4、待系统稳定运行在设定工况附近后，开场记录实验数据；5、实验数据记录完毕后，选择打印控制量过程线，查看工况稳定程度，并打印报表及数据记录表。（三）实验完毕1、退出制冷压缩机性能实验系统软件。2、依次关闭控制台上电子膨胀阀、被测压缩机、恒温器（1）、恒温器（2）、冷媒泵电源。并将控制台上选择开关复位至零位。断开试验台总开关。3、关闭制冷剂环路阀门D；关闭冷却水环路和载冷剂环路所有阀门（红色标签的阀门）。4、分析实验数据，撰写实验报告。
