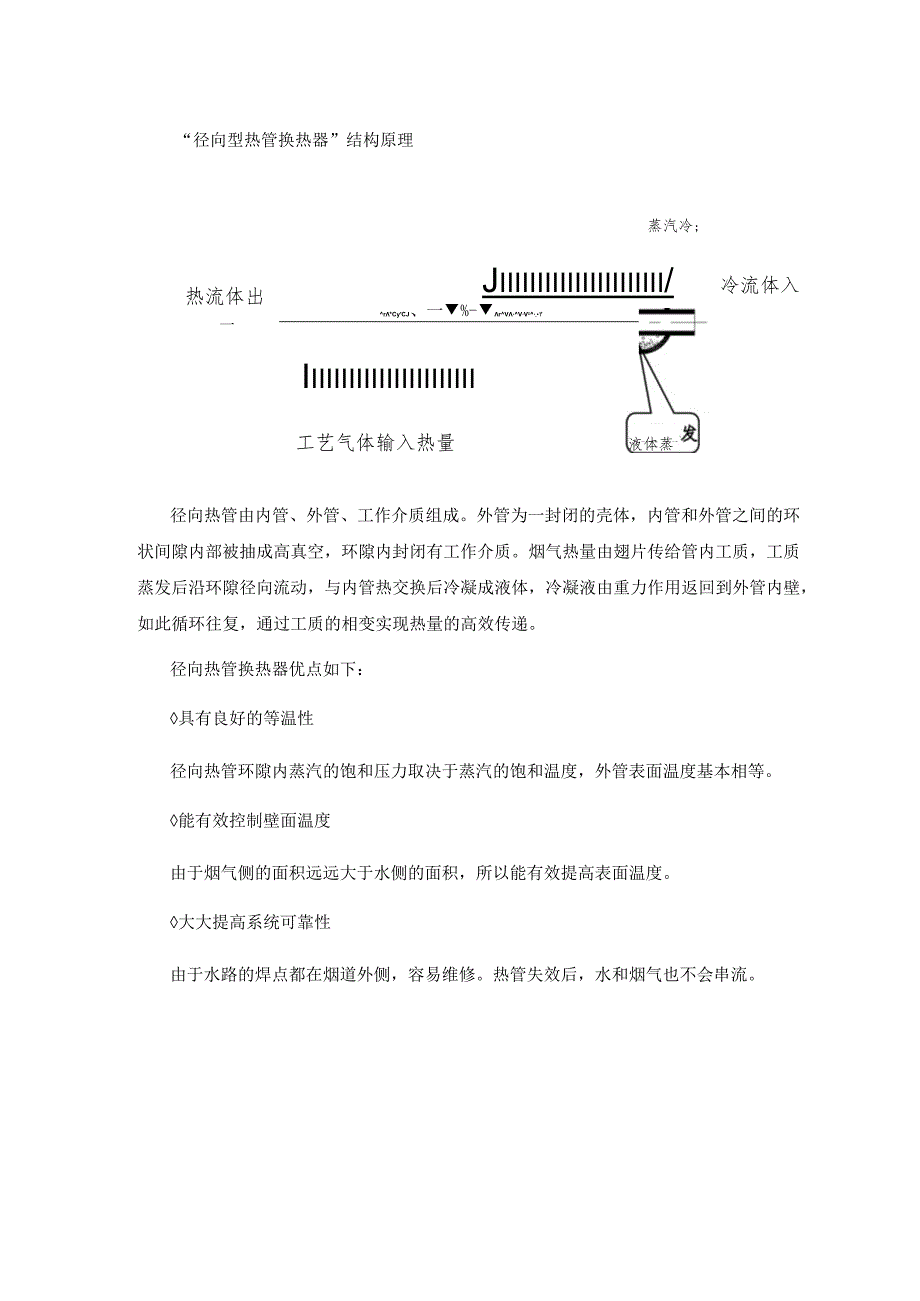

“径向型热管换热器”结构原理蒸汽冷;热流体出一Jiiiiiiiiiiiiiiiiiiiiii/冷流体入r*CyCJ、一%-rVVVz-fIiiiiiiiiiiiiiiiiiiiiii液体蒸工艺气体输入热量径向热管由内管、外管、工作介质组成。外管为一封闭的壳体，内管和外管之间的环状间隙内部被抽成高真空，环隙内封闭有工作介质。烟气热量由翅片传给管内工质，工质蒸发后沿环隙径向流动，与内管热交换后冷凝成液体，冷凝液由重力作用返回到外管内壁，如此循环往复，通过工质的相变实现热量的高效传递。径向热管换热器优点如下：具有良好的等温性径向热管环隙内蒸汽的饱和压力取决于蒸汽的饱和温度，外管表面温度基本相等。能有效控制壁面温度由于烟气侧的面积远远大于水侧的面积，所以能有效提高表面温度。大大提高系统可靠性由于水路的焊点都在烟道外侧，容易维修。热管失效后，水和烟气也不会串流。
