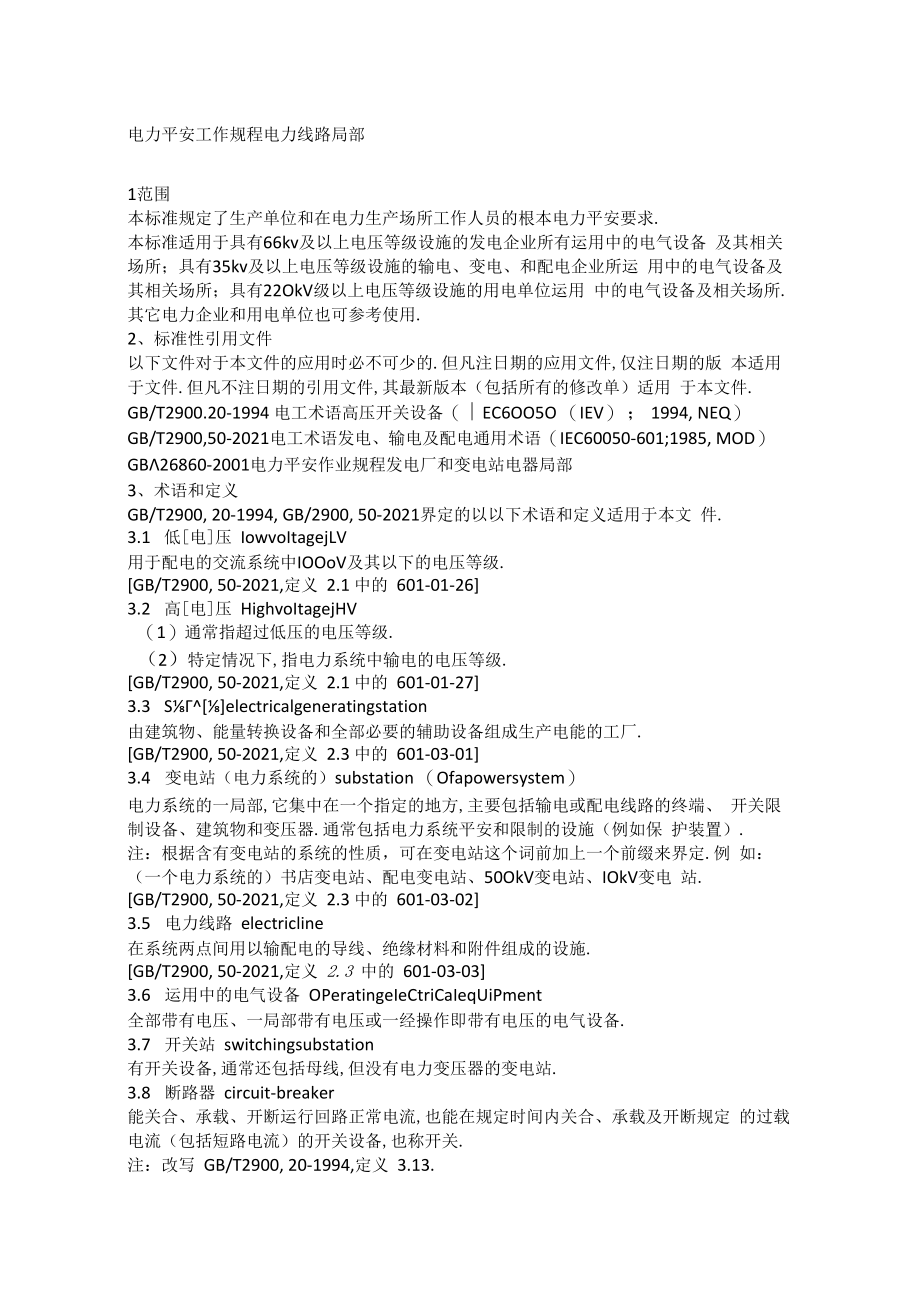

1、电力平安工作规程电力线路局部1范围本标准规定了生产单位和在电力生产场所工作人员的根本电力平安要求.本标准适用于具有66kv及以上电压等级设施的发电企业所有运用中的电气设备 及其相关场所；具有35kv及以上电压等级设施的输电、变电、和配电企业所运 用中的电气设备及其相关场所；具有22OkV级以上电压等级设施的用电单位运用 中的电气设备及相关场所.其它电力企业和用电单位也可参考使用.2、标准性引用文件以下文件对于本文件的应用时必不可少的.但凡注日期的应用文件,仅注日期的版 本适用于文件.但凡不注日期的引用文件,其最新版本（包括所有的修改单）适用 于本文件.GB/T2900.20-1994 电工术语
2、高压开关设备（EC6OO5O （IEV） ； 1994, NEQ） GB/T2900,50-2021电工术语发电、输电及配电通用术语（IEC60050-601;1985, MOD）GB26860-2001电力平安作业规程发电厂和变电站电器局部3、术语和定义GB/T2900, 20-1994, GB/2900, 50-2021界定的以以下术语和定义适用于本文 件.3.1 低电压 IowvoItagejLV用于配电的交流系统中IOOoV及其以下的电压等级.GB/T2900, 50-2021,定义 2.1 中的 601-01-263.2 高电压 HighvoItagejHV（1）通常指超过低压的电压
3、等级.（2）特定情况下,指电力系统中输电的电压等级.GB/T2900, 50-2021,定义 2.1 中的 601-01-273.3 Selectricalgeneratingstation由建筑物、能量转换设备和全部必要的辅助设备组成生产电能的工厂.GB/T2900, 50-2021,定义 2.3 中的 601-03-013.4 变电站（电力系统的）substation （Ofapowersystem）电力系统的一局部,它集中在一个指定的地方,主要包括输电或配电线路的终端、 开关限制设备、建筑物和变压器.通常包括电力系统平安和限制的设施（例如保 护装置）.注：根据含有变电站的系统的性质，可在
4、变电站这个词前加上一个前缀来界定.例 如：（一个电力系统的）书店变电站、配电变电站、50OkV变电站、IOkV变电 站.GB/T2900, 50-2021,定义 2.3 中的 601-03-023.5 电力线路 electricline在系统两点间用以输配电的导线、绝缘材料和附件组成的设施.GB/T2900, 50-2021,定义 2.3 中的 601-03-033.6 运用中的电气设备 OPeratingeIeCtriCaIeqUiPment全部带有电压、一局部带有电压或一经操作即带有电压的电气设备.3.7 开关站 switchingsubstation有开关设备,通常还包括母线,但没有电力
5、变压器的变电站.3.8 断路器 circuit-breaker能关合、承载、开断运行回路正常电流,也能在规定时间内关合、承载及开断规定 的过载电流（包括短路电流）的开关设备,也称开关.注：改写 GB/T2900, 20-1994,定义 3.13.3.9 隔离开关 disconnector在分位置时,触头见有符合规定要求的绝缘距离和明显的断开标志；在合闸位置时, 能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电 流的 开关设备.GB/T2900, 20-1994,定义 3.243.10 个人保安线personalsecuritygroundingline用于保护工作人员预防感应
6、电伤害 的接地线.3.11 双重名称 dualtitle线路名称和位置称号,位置称号指同杆架设多回路中导线安装位置,如：上线、中 线或下线和面向线路杆塔号增加方向的左线或右线.3.12 配电设备 Powerdistnbutionequipment用于向一个用电区供电的变压器、上下压开关、线路、限制和计量等设备的统称.4作业要求4.1 工作人员4.2 作业现场4.3 作业举措“线路）及配电设备上工作应有保证平安的制度举措,可包含工作申请、工作布 置、现场勘查、书面平安要求、工作许可、工作监护,及工作间断和终结等工作程 序.4.4 其他要求2021?电力平安工作规程发电厂和变电站电器局部?的有关规

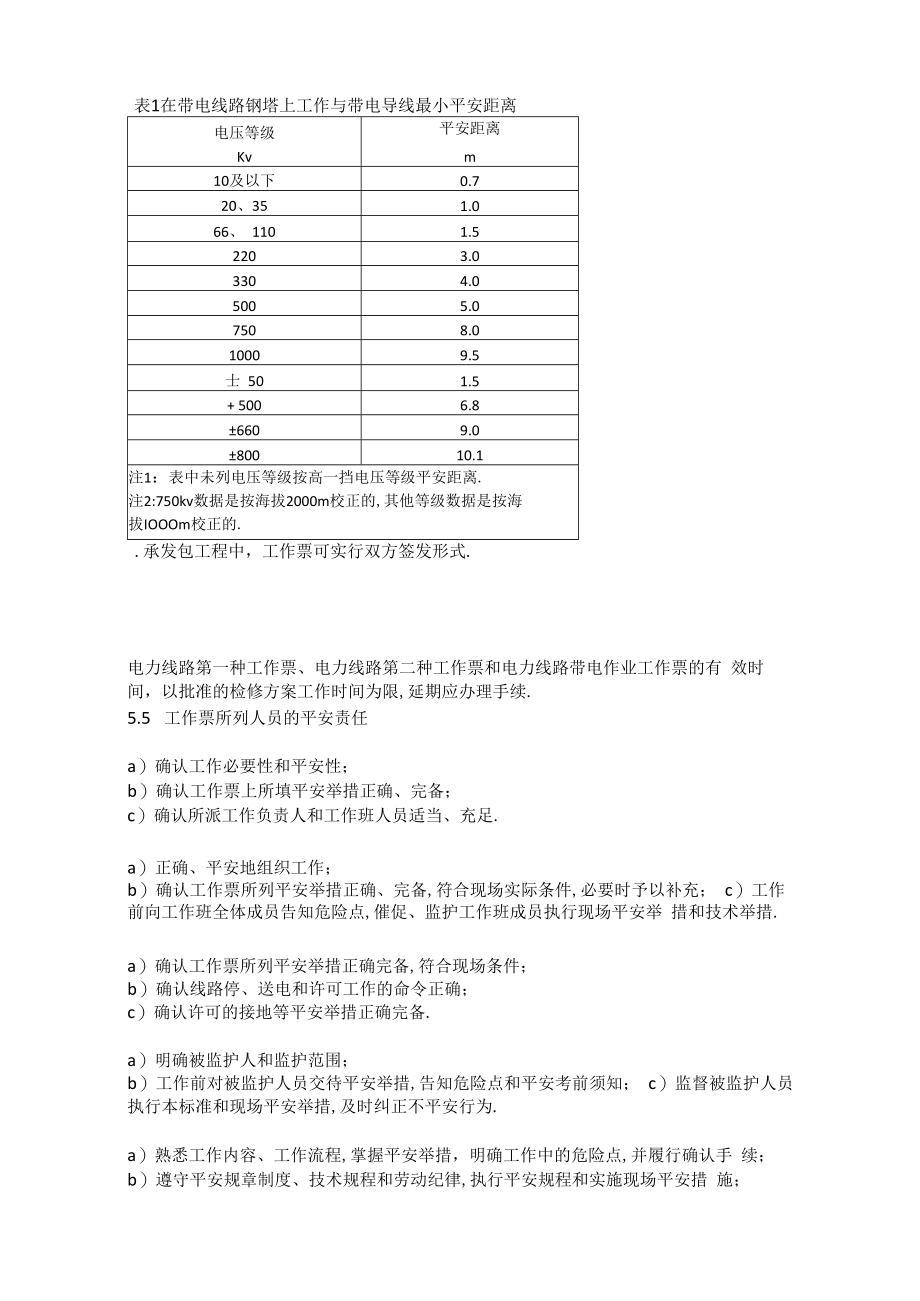

7、定执行.5平安组织举措5.1 一般要求.工作票签发人、工作负责人（监护人）、工作许可人、专职监护人、和工作班 成员在整个作业流程中应履行各自的平安责任.5.2 现场勘查、保存或邻近的带电部位等.5.3 工作票的种类 注：配电设备全部停电时指供应该配电设备上的所有电源线路均已全部断开.或工作票.非连续进行的事故修复工作应使用工作票.5.4 工作票的填用注：同一个电气连接部位是指电气上相互连接的几个电气单元设备.表1在带电线路钢塔上工作与带电导线最小平安距离电压等级Kv平安距离m10及以下0.720、351.066、 1101.52203.03304.05005.07508.010009.5士 5
8、01.5+ 5006.86609.080010.1注1：表中未列电压等级按高一挡电压等级平安距离.注2:750kv数据是按海拔2000m校正的,其他等级数据是按海拔IOOOm校正的.承发包工程中，工作票可实行双方签发形式.电力线路第一种工作票、电力线路第二种工作票和电力线路带电作业工作票的有 效时间，以批准的检修方案工作时间为限,延期应办理手续.5.5 工作票所列人员的平安责任a）确认工作必要性和平安性；b）确认工作票上所填平安举措正确、完备；c）确认所派工作负责人和工作班人员适当、充足.a）正确、平安地组织工作；b）确认工作票所列平安举措正确、完备,符合现场实际条件,必要时予以补充； c）工
9、作前向工作班全体成员告知危险点,催促、监护工作班成员执行现场平安举 措和技术举措.a）确认工作票所列平安举措正确完备,符合现场条件；b）确认线路停、送电和许可工作的命令正确；c）确认许可的接地等平安举措正确完备.a）明确被监护人和监护范围；b）工作前对被监护人员交待平安举措,告知危险点和平安考前须知； c）监督被监护人员执行本标准和现场平安举措,及时纠正不平安行为.a）熟悉工作内容、工作流程,掌握平安举措，明确工作中的危险点,并履行确认手 续；b）遵守平安规章制度、技术规程和劳动纪律,执行平安规程和实施现场平安措 施；c）正确使用平安工器具和劳动防护用品.5.6 工作许可5.7 工作监护等危险
10、的情况下,可一起参加工作.5.8 工作间断5.9 工作终结和恢复送电 装设的接地线和个人保安线已全部撤除,线路上己无本班组工作人员和遗留物，可 以送电.6平安技术举措6.1 一般要求6.1. .2工作中所使用的绝缘平安工器具应满足附录E的要求.6.2 停电a）断开发电厂、变（配）电站的断路器和隔离开关；b）断开工作线路上各端（含分支）断路器、隔离开关和熔断器；c）断开危及线路停电作业,且不能采取举措的交叉跨越、平行和同杆塔线路的断 路器、隔离开关和熔断器；d）断开可能反送电的低压电源断路器、刀闸和熔断器.a）可直接在地面操作的断路器、隔离开关的操作机构应加锁；b）不能直接在地面操作的断路器、隔
11、离开关应在操作部位悬挂标示牌;c）跌落式熔断器熔管应摘下或在操作部位悬挂标示牌.6.3 验电、后验高压,先验下层、后验上层,先验近侧、后验远侧.6.4 装设接地线、个人保安线2,并应满足装设地点短路电流的要求.接地线可单独或合并后接到杆塔上.无接地引下线的杆塔装设接地线时,可采用临时接地体.临时接地体的截面积不应 小于19Omm2.临时接地体埋深不应小于0.6m. 土壤电阻率较高的地方应采取 举措 改善接地电阻.线路停电作业装设接地线应遵守以下规定：a）工作地段各端以及可能送电到检修线路工作地段的分支线路都应装设接地线；b）直流接地极线路,作业点两端应装设接地线；c）配合停电的线路可只在工作地
12、点附近装设一处接地线.工作中，需要断开耐张杆塔引线连接线）或拉开断路器、隔离开关时,应先在 其 两侧装设接地线.同杆塔架设的多回新线路上装设接地线时,应先装低压、后装高压,先装下层、后 装上层,先装近侧、后装远侧.撤除时次序相反.在同杆塔多回路局部线路停电作业装设接地线时,应采取预防接地线摆动的举措， 并满足平安距离的要求.工作地段有邻近、平行、交叉、跨越及同杆塔线路,需要接触或接近停电线路的 导线工作时,应装设接地线或使用个人保安线.个人保安线应在接触或接近导线前装设,作业结束,人体脱离导线后撤除.个人保安线应使用有透明护套的多股软铜线,截面积不应小于16mm2,并有绝 缘 手柄或绝缘部件.
13、不应用个人保安线代替接地线.6.5 悬挂标示牌和装设遮栏“禁止合闸,线路有人工作！ 或“禁止合闸,有人工作！ 的标示牌.“止步,高压危险！的标示牌.35kv及以下设备可用与带电局部直接接触的绝 缘隔板代替临时遮栏.表2配电设备不停电时的平安距离电压等级Kv平安距离m10及以下0.7020、351.00注;表中未列电压应选用高一电压等级的平安距离.表3人员工作中与配电设备带电局部的、F安距离电压等级Kv平安距离m10及以下0.7020、351.007线路运行维护7.1 一般要求线路运行与维护包含线路巡视、线路停复役操作、杆塔及配电设备维护和测量、 砍剪树木等.作业时应注意自我防护,保持平安距离.
14、7.2线路巡视73电气操作发令人发布指令应准确、清楚,使用标准的操作术语和设备名称.受令人接令后,应复诵无误后执行.电气操作有就地操作和遥控操作两种方式.电气操作前可进行模拟预演,保证操作步骤正确.监护操作,是指有人监护的操作.单人操作,是指一人进行的操作.操作票是线路和配电设备操作前,填写操作内容和顺序的标准化票式.可包含编 号、操作任务、操作顺序、操作时间，以及操作人或监护人签名等.操作票由操作人员填写,每张票填写一个操作任务.操作前应根据模拟图或接线图核对所填写的操作工程,并经审核签名.事故紧急处理,拉合短路器的单一操作时,可不用填写操作票.操作票见附录G.具有与实际运行方式相符的一次系
