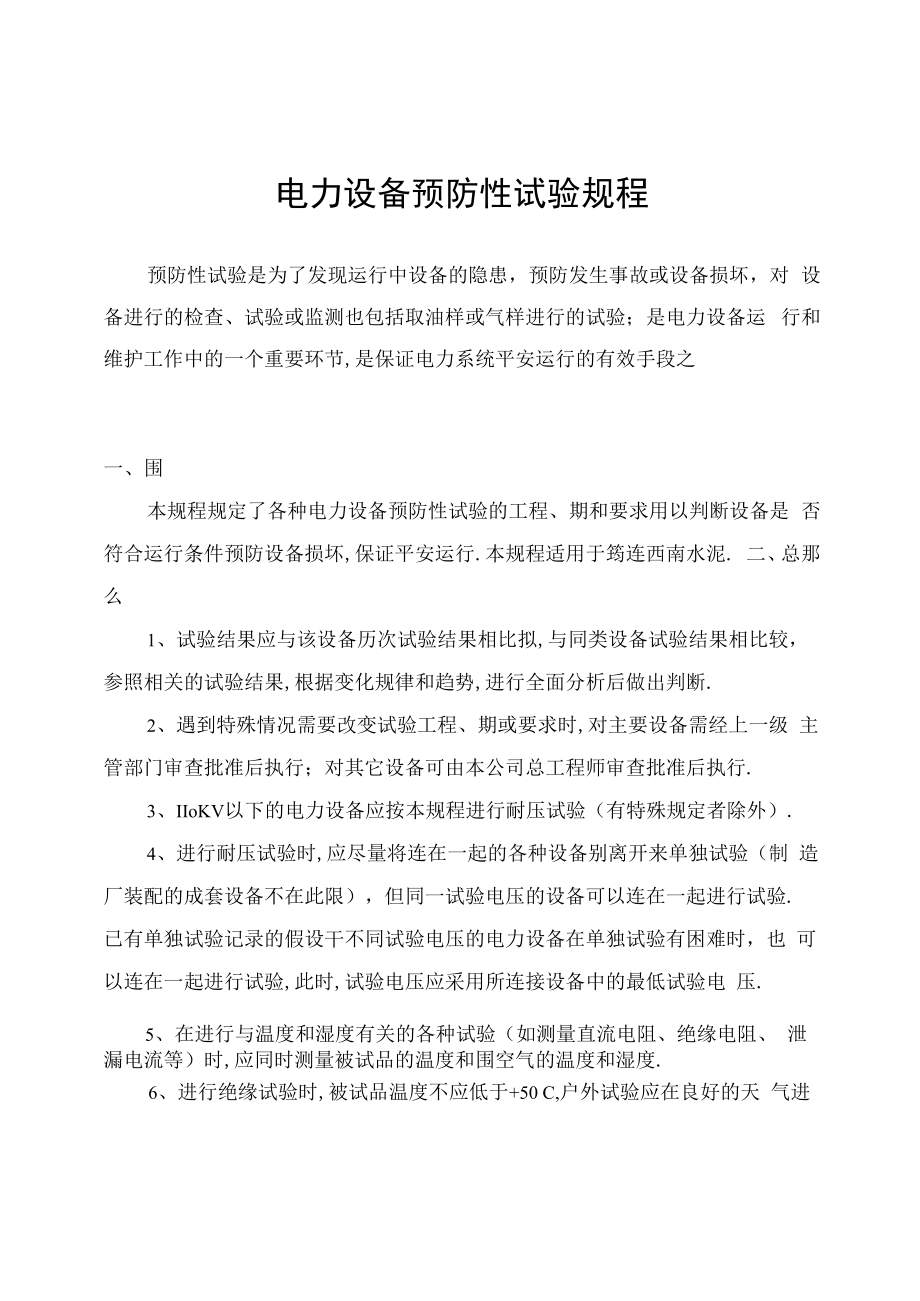

1、电力设备预防性试验规程预防性试验是为了发现运行中设备的隐患,预防发生事故或设备损坏,对 设备进行的检查、试验或监测也包括取油样或气样进行的试验;是电力设备运 行和维护工作中的一个重要环节,是保证电力系统平安运行的有效手段之一、围本规程规定了各种电力设备预防性试验的工程、期和要求用以判断设备是 否符合运行条件预防设备损坏,保证平安运行.本规程适用于筠连西南水泥. 二、总那么1、试验结果应与该设备历次试验结果相比拟,与同类设备试验结果相比较, 参照相关的试验结果,根据变化规律和趋势,进行全面分析后做出判断.2、遇到特殊情况需要改变试验工程、期或要求时,对主要设备需经上一级 主管部门审查批准后执行;

2、对其它设备可由本公司总工程师审查批准后执行.3、IIoKV以下的电力设备应按本规程进行耐压试验(有特殊规定者除外).4、进行耐压试验时,应尽量将连在一起的各种设备别离开来单独试验(制 造厂装配的成套设备不在此限),但同一试验电压的设备可以连在一起进行试验. 已有单独试验记录的假设干不同试验电压的电力设备在单独试验有困难时,也 可以连在一起进行试验,此时,试验电压应采用所连接设备中的最低试验电 压.5、在进行与温度和湿度有关的各种试验(如测量直流电阻、绝缘电阻、 泄漏电流等)时,应同时测量被试品的温度和围空气的温度和湿度.6、进行绝缘试验时,被试品温度不应低于+50 C,户外试验应在良好的天 气

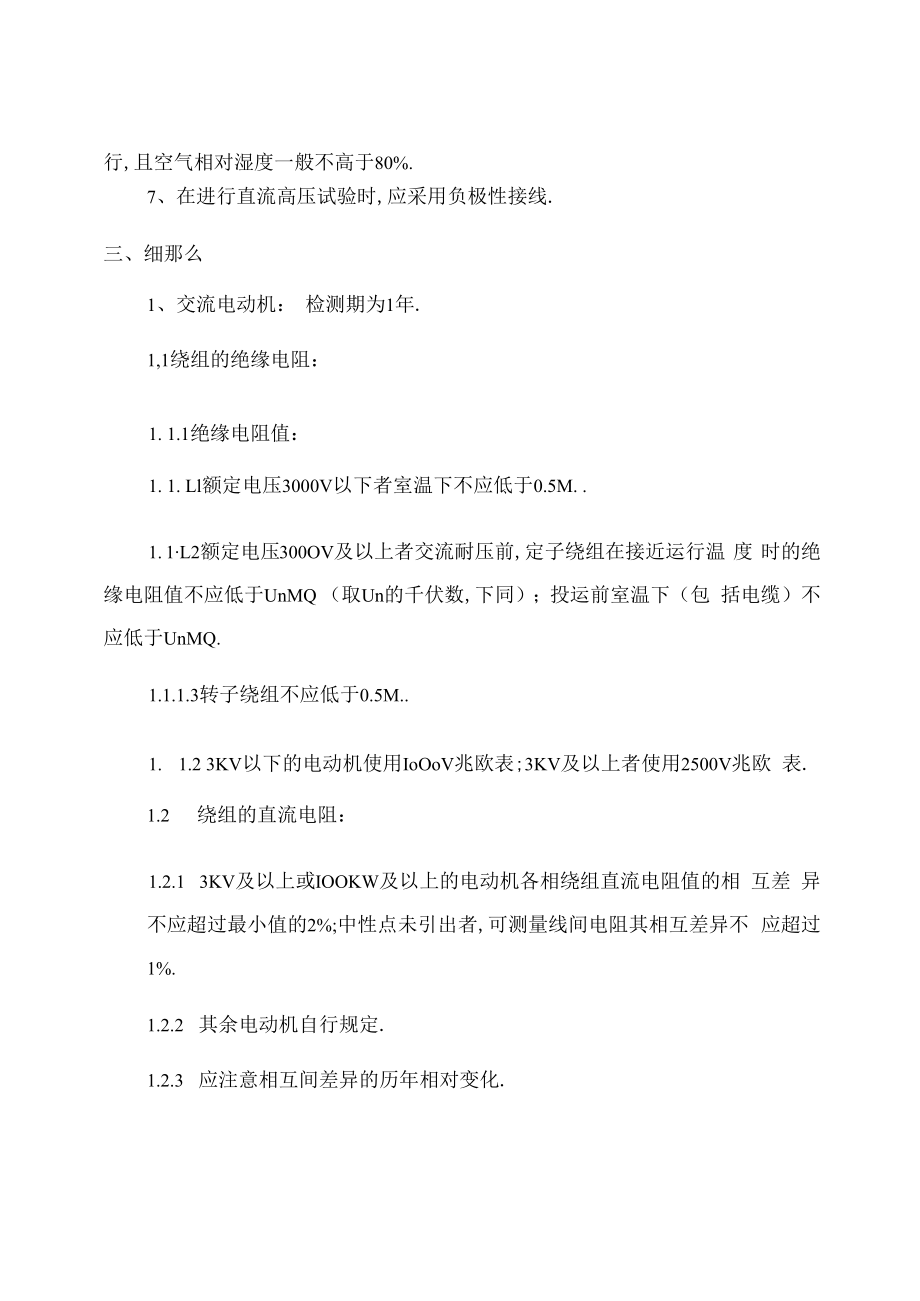

3、进行,且空气相对湿度一般不高于80%.7、在进行直流高压试验时,应采用负极性接线.三、细那么1、交流电动机:检测期为1年.1,1绕组的绝缘电阻:1. 1.1绝缘电阻值:1. 1. Ll额定电压3000V以下者室温下不应低于0.5M. .1. 1L2额定电压300OV及以上者交流耐压前,定子绕组在接近运行温 度 时的绝缘电阻值不应低于UnMQ (取Un的千伏数,下同);投运前室温下(包 括电缆)不应低于UnMQ.1.1.1.3转子绕组不应低于0.5M.1. 1.2 3KV以下的电动机使用IoOoV兆欧表;3KV及以上者使用2500V兆欧 表.1.2 绕组的直流电阻:1.2.1 3KV及以上或IO

4、OKW及以上的电动机各相绕组直流电阻值的相 互差 异不应超过最小值的2%;中性点未引出者,可测量线间电阻其相互差异不 应超过1%.1.2.2 其余电动机自行规定.1.2.3 应注意相互间差异的历年相对变化.1.3 定子绕组泄漏电流和直流耐压试验:1.3.1 试验电压:全部更换绕组时为3Un;大修或局部更换绕组时为2.5Un.132泄漏电流相间差异一般不大于最小值的100%,泄漏电流为20 UA以下 者不作规定.1. 3.3500KW以下的电动机自行规定.2、电力变压器1.1 油中溶解气体色谱分析:8MVA及以上的变压器为1年,8乂丫庆以下的 油浸式变压器自行规定.运行设备的油中Hz与煌类气体含

5、量超过以下任一项 值 时应引起注意:2. 1.1总烧含量大于15OX1(U H2含量大于150X104、C2H2含量大于5X10-6.3. 1. 2燃类气体总和的产气速率大于0.25mlh (开放式)和0.5mlh (密 封式),或相对产气速率大于10%/月那么认为设备有异常.2.2.1 1.6MVA及以上变压器,各相绕组电阻相互间的差异不应大于三相 平 均值的2%,无中性点引出的绕组,线间差异不应大于三相平均值的1%.2.2.2 1.6MVA及以下的变压器,相间差异一般不大于三相平均值的4%线间 差异一般不大于三相平均值的2%.2.2.3 与以前相同部位测得值比拟其变化不应大于2%.2.3绕

6、组绝缘电阻、吸收比:13年.2. 3.1绝缘电阻换算至同一温度下,与前一次测试结果相比应无明显变2. 3. 2吸收比(1030。C围)不低于吸或极化指数不低于15.24绕组的介质损耗因素(tg6) :13年.2. 4. 1 20。C 时 tg6 不大于以下数值:66220KV: 0.8%; 35KV 及以下:1.5%.2. 4.2 tg6值与历年的数值比拟不应有显著变化一般不大于30%.2.5气体继电器及其二次回路试验:13年.2.5.1 整定值符合运行规程要求,动作正确.2.5.2 绝缘电阻一般不低于IM.3、电流互感器3. 1绕组及末屏的绝缘电阻:13年3. 3,1,1绕组绝缘电阻与初始值

7、及历次数据比拟,不应有显著变化.2电容型电流互感器末屏对地绝缘电阻一般不低于IOOOM.3.2 tg6及电容量:3 . 2.1电容型电流互感器主绝缘电容量与初始值或出厂值差异超出5% 围时应查明原因.4 22当电容型电流互感器末屏对地绝缘电阻小于IOOOMQ时,应测量 末屏 对地tg自其值不大于2%.5 .3 交流耐压试验:3、3.1一次绕组按出厂值的85%进行.4、3. 2二次绕组之间及末屏对地为2KV.4、电压互感器4.1 绝缘电阻:13年.4.2 交流耐压试验:3年.5、SF6断路器和665.1 SF6气体泄漏试验:1年年漏气率不大于1%.5.2 耐压试验1年,交流耐压或操作冲击耐压的试

8、验电压为出厂试验电压 值的80%.5.3 断口间并联电容器的绝缘电阻、电容量和tgbl3年.5.4 SF6气体密度监视器(包括整定值)检验:13年.5.5 压力表校验(或调整),机构操作压力(气压、液压)整定值校验,机械 平安阀校验:13年.5.6 液(气)压操动机构的泄漏试验:13年.6、真空断路器1.1 绝缘电阻:13年.1.2 交流耐压试验(断路器主回路对地、相间及断口): 13年,断路器在 分、合闸状态下分别进行.1.3 操动机构合闸接触器和分、合闸电磁铁的最低动作电压:6. 3.1操动机构分、合闸电磁铁或合闸接触器端子上的最低动作电压应在操作电压额定值的30%65%间.7. 3.2在

9、使用电磁机构时,合闸电磁铁线圈通流时的端电压为操作电压额定值的80% 关合峰值电流等于或大于50KA时为85%)时应可靠动作.7、隔离开关7.1有机材料支持绝缘子及提升杆的绝缘电阻:13年,用兆欧表测量胶合 元件分层电阻.7. 2二次回路的绝缘电阻:13年绝缘电阻不低于2M.7-3交流耐压试验:15年用单个或多个元件支柱绝缘子组成的隔离开 关 进行整体耐压有困难时,可对各胶合元件分别做耐压试验,其试验期15年.8. 3压开关柜9. 1辅助回路和限制回路绝缘电阻-13年,绝缘电阻不应低于2M.8. 2辅助回路和限制回路交流耐压试验:13年.8.3断路器速度特性:13年.8.4交流耐压试验:13年

10、.8.5五防性能检查:13年.8. 6 电池直流屏8.1 电池组容量测试:1年.8.2 蓄电池放电终止电压测试:1年.IOx套管1 0.1主绝缘及电容型套管末屏对地绝缘电阻:13年.10 . 1. 1主绝缘的绝缘电阻值不应低于IOOOoM.10.1.2末屏对地的绝缘电阻不应低于1000M.10.2 交流耐压试验:13年试验电压值为出厂值的85%Ih支柱绝缘子和悬式绝缘子11.1 零值绝缘子检测(66KV及以上):15年在运行电压下检测.11.2 绝缘电阻:15年针式支柱绝缘子的每一元件和每片悬式绝缘子的绝 缘电阻不应低于300MQ.11.4绝缘子外表污秽物的等值盐密:1年结合运行经验将测量值作

11、为调整 耐污绝缘水平和监督绝缘平安运行的依据.盐密值超过规定时,应根据情况采取 调爬、清扫、涂料等举措.12、电力电缆12.1 对电缆的主绝缘作直流耐压试验或测量绝缘电阻时应分别在每一 相 上进行.对一相进行试验或测量时,其它两相导体、金属屏蔽或金属套和铠装层 一起接地.12.2 新敷设的电缆投入运行3-12个月一般应作1次直流耐压试验,以后 再按正常期试验.12.3 试验结果异常,但根据综合判断允在监视条件下继续运行的电缆,其 试验期应缩短如在不少于6个月时间经连续3次以上试验,试验结果不变坏,那 么以后可以按正常期试验.12.4 对金属屏蔽或金属套一端接地,另一端装有护层过电压保护器的单芯

12、 电缆主绝缘作直流耐压试验时,必须将护层过电压保护器短接,使这一端的电缆 金属屏蔽或金属套临时接地.12.5 耐压试验后,使导体放电时必、须通过每千伏约80KQ的限流电阻反复 几次放电直至无火花后,才允直接接地放电.12.6 除自容式充油电缆外,其它电缆在停电后投运之前,必须确认电缆的 绝缘状况良好.凡停电超过一星期但不满一个月的电缆,应用兆欧表测量该电缆 导体对地绝缘电阻如有疑问时,必须用低于常规直流耐压试验电压的直 流电压 进行试验,加压时间Imin;停电超过一个月但不满一年的电缆,必须作50%规定试验电压值的直流耐压试验加压时间Imin停电超过一年的电缆线路必 须作常规的直流耐压试验.1

13、2.7 7对额定电压为0.6/1KV的电缆线路可用IOoOV或250OV兆欧表测 量 导体对地绝缘电阻代替直流耐压试验.12. 8直流耐压试验时,应在试验电压升至规定值后Imin以及加压时间达 到规定时测量泄漏电流.泄漏电流值和不平衡系数最大值与最小值之比)只作 为判断绝缘状况的参考,不作为是否能投入运行的判据.但如发现泄漏电流与上 次试验值相比有很大变化或泄漏电流不稳定,随试验电压的升高或加 压时间的 增加而急剧上升时,应查明原因.如系终端头外表泄漏电流或对地杂散电流等因 素的影响,那么应加以消除;如疑心电缆线路绝缘不良,那么可提升试验电压(以 不超过产品标准规定的出厂试验直流电压为宜)或延

14、长试验时间确定能否继续 运行.12.9运行部门根据电缆的运行情况、以往的经验和试验成绩,可以适当延长 试验期.13、电容器1.1 1极对壳绝缘电阻:投运后1年,不低于2000M.1.2 2电容值:投运后1年.13. 2.1电容值偏差不超出额定值的-5% +10%围.14. 2. 2电容值不应小于出厂值的95%.13. 3并联电阻值测量:投运后1年电阻值与出厂值的偏差应在10% 围.1.1 4 渗漏油检查:6个月,漏油时停止使用.14、变压器油1.5 5外观:透明、无杂质或悬浮物.1.6 6水溶性酸PH值:24. 2.1.7 7酸值(mgKOHg) :W0.1.1.8 8闪点(闭口) C: 14

15、0.1.9 5击穿电压(KV) : 15KV以下三25、1535KV三30、66 220KV 35.1.10 油中含气量():一般不大于3.14. 4油泥与沉淀物(%):一般不大于0.02.14.5油中溶解气体色谱分析:油中溶解气体组分含量(体积分麴 超 过 以下任一值时应引起注意:出:500X10-6 CH4: 100X10-6 C2H : 22X10-6 (IlOkV 及以下.15、SF6气体15. 1 SF6新气到货后充入设备前应按GB12022验收.抽检率为十分 之三.同一批相同出厂日期的,只测定含水量和纯度.15.1 SF6气体在充入电气设备24h后,可进行试验.15.2 15.3关于补气和气体混合使用的规定15.2.1 所补气体必须符合新气质量标准,补气时应注意接头及管路的枯燥.15. 3.2符合新气质量标准的气体均可混合使用.15.4运行中SF6气体的试验工程、期:15.4.1 湿度(20。C体积分数)10.6、13年.15.4.2 密度(标准状态下)kg/Ml3年.15.4.3 酸度 ug/g:l 3 年.15
