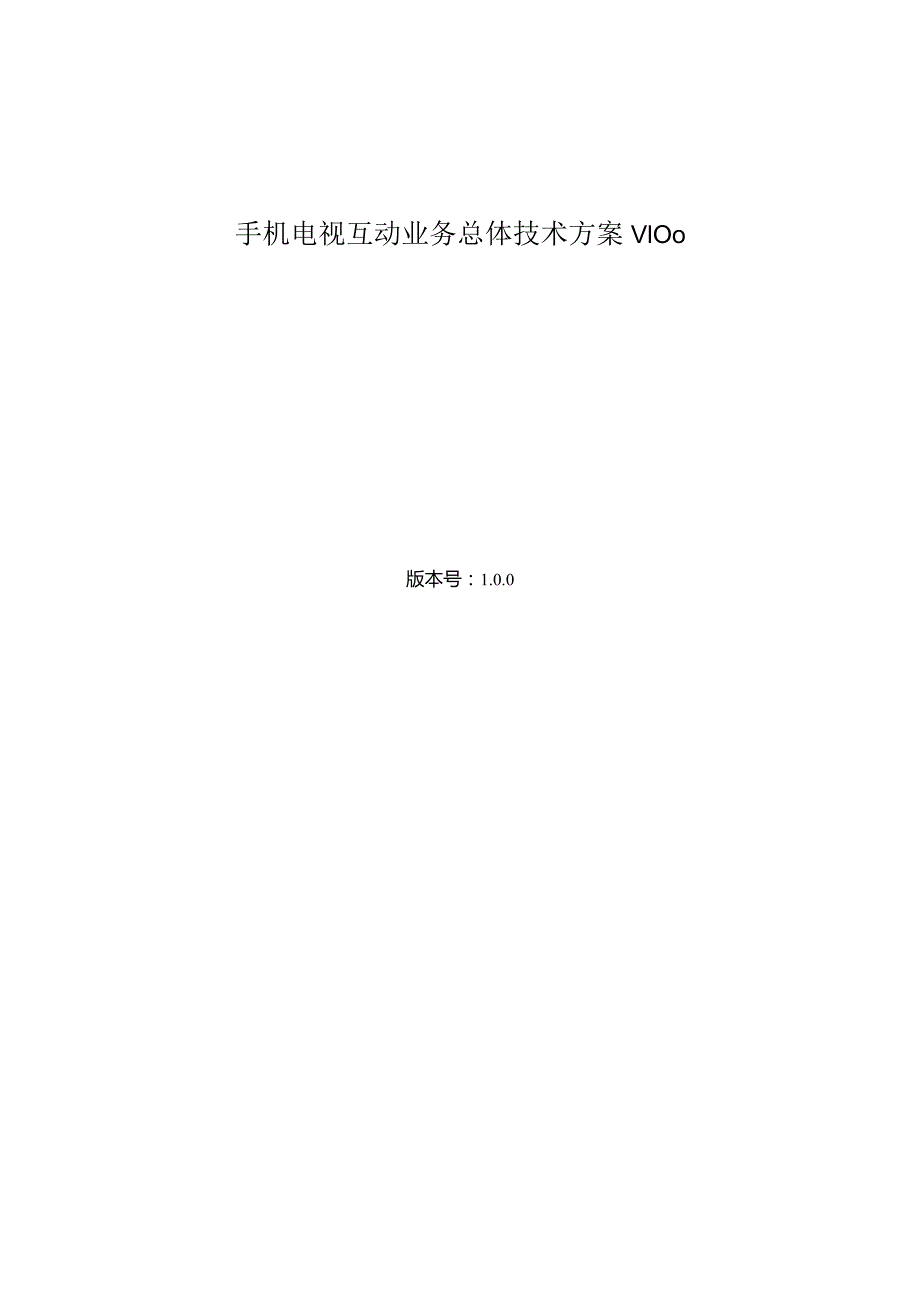

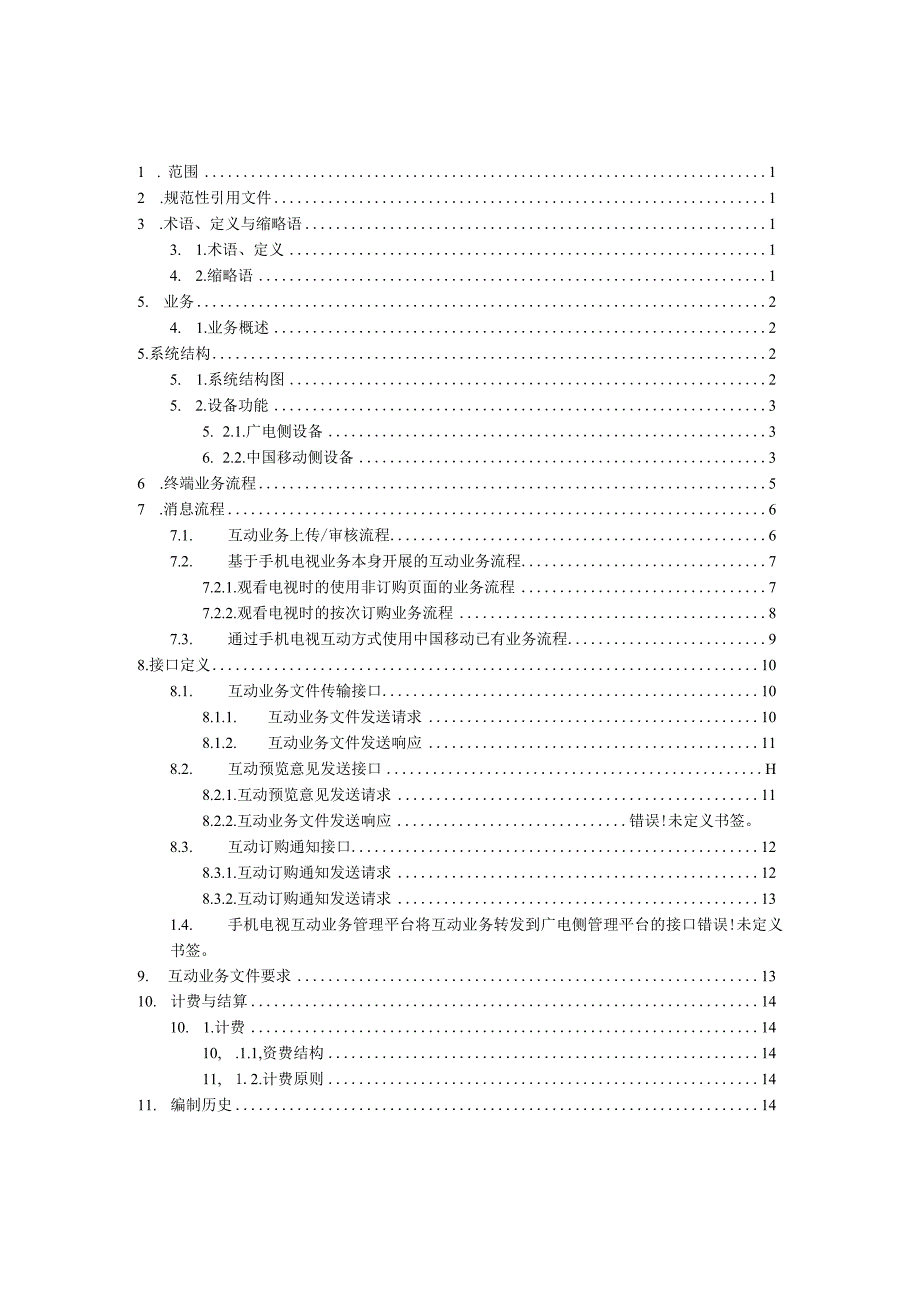

1、手机电视互动业务总体技术方案VlOo版本号：1.0.01 .范围12 .规范性引用文件13 .术语、定义与缩略语13. 1.术语、定义14. 2.缩略语15. 业务24. 1.业务概述25.系统结构25. 1.系统结构图25. 2.设备功能35. 2.1.广电侧设备36. 2.2.中国移动侧设备36 .终端业务流程57 .消息流程67.1.互动业务上传/审核流程67.2.基于手机电视业务本身开展的互动业务流程77.2.1.观看电视时的使用非订购页面的业务流程77.2.2.观看电视时的按次订购业务流程87.3. 通过手机电视互动方式使用中国移动已有业务流程98.接口定义108.1. 互动业务文件

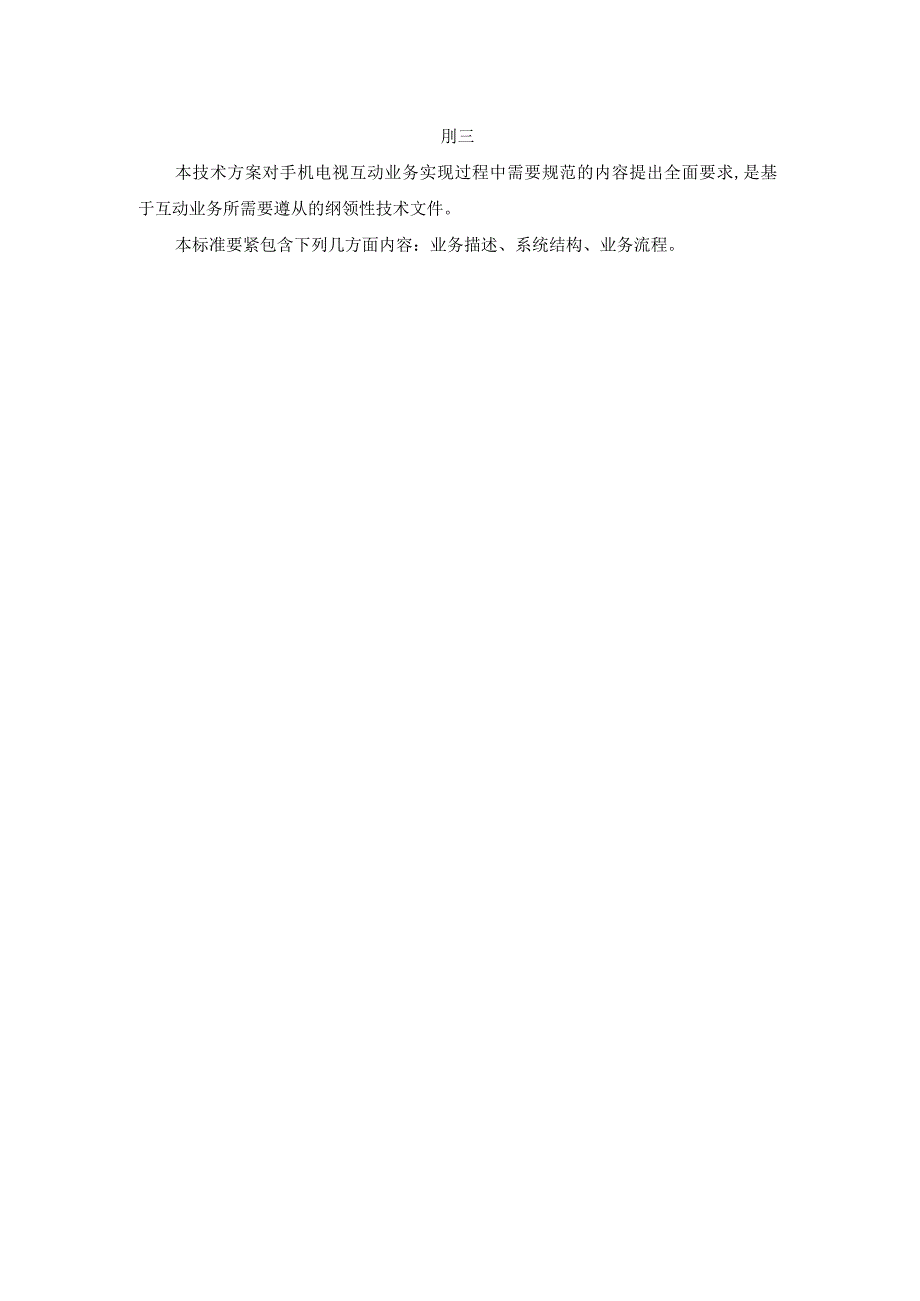

2、传输接口108.1.1. 互动业务文件发送请求108.1.2. 互动业务文件发送响应118.2.互动预览意见发送接口H8.2.1.互动预览意见发送请求118.2.2.互动业务文件发送响应错误!未定义书签。8.3.互动订购通知接口128.3.1.互动订购通知发送请求128.3.2.互动订购通知发送请求131.4. 手机电视互动业务管理平台将互动业务转发到广电侧管理平台的接口错误!未定义书签。9. 互动业务文件要求1310. 计费与结算1410. 1.计费1410, .1.1,资费结构1411, 1.2.计费原则1411. 编制历史14刖三本技术方案对手机电视互动业务实现过程中需要规范的内容提出全
3、面要求,是基于互动业务所需要遵从的纲领性技术文件。本标准要紧包含下列几方面内容：业务描述、系统结构、业务流程。本技术方案适用于由广电与中国移动合作运营，共同管理的手机电视互动业务。2 .规范性引用文件下列文件中的条款通过本技术方案的引用而成为本技术方案的条款。凡是注口期的引用文件，其随后所有的修改单(不包含勘误的内容)或者修订版均不适用于本技术方案，然而,鼓励根据本技术方案达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本技术方案。表2T序号标准编号标准名称公布单位1IETFRFC2616IETFIETFRFC1952GZIPfileformatspec
4、ificationversion4.3IETF3 .术语、定义与缩略语3.1. 术语、定义下列术语、定义与缩略语适用于本标准:术语/定义解释互动业务文件互动业务文件包含互动媒体文档(InteraCtiVityMediaDoCUment)与关联的互动内容文件互动内容文件互动内容文件是指包含用户可感知与使用的多媒体内容的集合，比如基于HTML的网页与关联的图片、动画、音频等多媒体元素3.2. 缩略语缩略语英文全称中文含义4 .业务4.1. 业务概述手机电视互动业务是指在手机电视/移动多媒体广播业务中，利用广电运营商的广播网络提供多媒体与数据内容的广播下行传输，利用移动网络的双向通道实现与手机电视/
5、移动多媒体广播业务有关的交互式增值功能。手机电视互动业务包含基于手机电视/移动多媒体广播本身开展的互动业务与通过手机电视互动方式使用中国移动己有业务。基于手机电视/移动多媒体广播业务本身开展的互动业务是指通过手机电视互动业务提供新的数据业务。通过手机电视互动方式使用中国移动已有业务是指通过手机电视互动业务为中国移动现有数据业务提供新的接入方式。通过手机电视互动方式使用中国移动已有业务是指用户在使用手机电视互动业务过程中，通过互动内容中的链接连接到中国移动现有数据业务系统并使用其业务。5 .系统结构5.1. 系统结构图图5.1系统结构图手机电视互动业务系统结构如图。5.2. 设备功能5.2.1.
6、 广电侧设备1 .广电侧互动业务系统广电侧对基于手机电视业务本身开展的互动业务SP进行接入操纵与管理;对内容进行审核；将需要分发的互动业务文件发送给广播网络中的数据广播系统。 互动业务网关负责移动侧互动业务数据接口同步,实现计费订购与业务逻辑的跳转与分离，统计分析数据流量等信息。 业务管理功能负责统计、记录与营收有关的用户互动订购信息，计费模式定义，订购退订，核算收入表。 SP管理功能负责管理SP接入与管理,频道划分与互动业务申请与定义，实现与SP业务交互的门户，包含企业资质，申请业务，营帐收入，资信等级等，统计互动业务结果与互动业务跳转。新增业务审核：业务名称,业务类型,业务资费,业务更新频
7、率,通过上线/不通过等在线业务审核：要紧针对在线的业务进行处理,包含业务暂停,业务下线等。 内容管理功能：负责针对手机电视互动业务内容的审核与审批,存储,监管与播控公布.监管互动内容是否符合有关规定，可预览可回溯，实现与SP互动内容的对接，与移动侧互动内容的同步。SP互动业务功能：负责制作提供相应的互动业务下行互动数据及提供互动响应服务，如投票、竞猜、评论、留言等。其他有关的系统还包含1、数据广播系统：数据广播系统负责互动数据的转换为CMMB数据信元发送给复用器。2、复用器设备：复用器负责将互动数据与相匹配的音视频数据复用在统一业务ID下。5.2.2. 中国移动侧设备1 .手机电视互动业务管理
8、平台业务管理功能 关于通过手机电视互动方式使用中国移动已有业务,接收用户的互动业务订购请求，向中国移动其他移动数据业务平台转发访问请求，接收其他业务平台返PI的订购处理结果，并将结果返同给用户。 关于基于手机电视业务本身开展的互动业务，接收用户的互动业务订购请求，进行订购管理。业务预览功能提供可视化管理界面，管理员能够运行并展示互动业务文件，预览互动业务文件中的数据是否符合有关规定。其他有关的系统还包含1. MBBMS业务平台：MBBMS的业务指南服务器需要在公布的业务指南增加互动应用业务信息，包含互动应用的名称、公布时间/关联的频道或者者节目、获取方式等。2 .其他移动数据业务平台：当互动应
9、用涉及中国移动其他移动数据业务时，互动应用管理平台与中国移动其他移动数据业务平台交互并调用有关资源。图7-2互动业务流程图流程描述如下：1）用户打开手机电视业务；2）用户选择下一步操作，如浏览业务指南中节目列表，则跳转到3；如选择播放某频道，则跳转到11；3）当用户浏览业务指南节目单时，能够选择与业务指南相应的互动业务功能：4）终端通过移动通信网络请求获取互动业务文件；5）终端在业务指南的互动业务展示区向用户显示相应的互动页面；6）用户浏览互动页面；用户选择希望进行的互动功能，点击互动按钮；7）向用户提示该互动业务的资费情况，用户选择是否继续：8）用户确认后点击提交互动请求；9）用户提交互动请
10、求后，收到互动业务的响应结果；10）完成后退出互动页面，返回业务指南节目单。11）用户选择播放某频道节目：12）播放节目时接收到互动业务后，根据用户设置的不一致，终端行为不一致。13）用户浏览展示的互动页面；14）向用户提示该互动业务的资费情况，用户选择是否继续;15）用户确认后点击提交互动请求；16）用户提交互动请求后，收到互动业务的响应结果；17）完成后退出互动页面，终端正常播放电视节目。7.消息流程7.1. 互动业务上传/审核流程1 .SP业务服务器将生成的互动业务按照要求进行准备与封装；2 .SP业务服务器将互动业务上传到广电侧内容管理系统；3 .广电侧内容管理系统对互动业务进行存储；
11、4 .广电侧内容管理系统对上传的互动业务进行审核；5 .广电侧内容管理系统向SP业务服务器反馈初审结果；6 .广电侧内容管理系统将互动业务发送到中国移动侧内容预览系统;7 .中国移动侧内容预览系统对互动业务进行存储；8 .中国移动侧内容预览系统通对上传的互动业务进行预览；9 .中国移动侧内容预览系统将预览结果返回广电侧内容管理系统。10 .广电侧内容管理系统向SP业务服务器反馈二审结果；11 .广电侧内容管理系统进入播控审核流程；12 .广电侧内容管理系统对互动业务进行公布；13 .广电侧内容管理系统向SP业务服务器与中国移动侧内容预览系统反馈终审结果。注：假如初审、二审或者终审的结果为不通过
12、，则相应的结果向SP反馈后流程终止。7.2. 基于手机电视业务本身开展的互动业务流程7.2.1. 使用非订购页面的业务流程1 .互动页面通过广播网络或者者移动通信网络下发到终端客户端；2 .用户浏览业务信息，并选择使用业务；3 .用户发起提交业务操作结果，并在请求中携带互动SP的URL；4 .中国移动侧业务管理系统校验SP的URL,然后按照指定的SPURL将业务请求转发给广电侧互动业务网关；5 .广电侧互动业务网关处理后将业务请求转发给SP业务服务器；6 .SP业务服务器接收用户请求，生成响应页面；7 .SP业务服务器向广电侧互动业务网关返回业务响应页面；8 .广电侧互动业务网关向中国移动侧业
13、务管理系统返回业务响应页面；9 .中国移动侧业务管理系统记录业务使用信息，并将业务响应页面返回给用户；1 .互动业务文件通过广播网络或者者移动通信网络下发到终端客户端；2 .用户浏览业务信息，并选择使用业务；3 .用户发起业务使用请求，并在请求中携带返回互动SP的URL；4 .中国移动侧业务管理系统校验互动SP的URL；5 .中国移动侧业务管理系统返回资费提示页面；6 .用户确认订购；7 .中国移动侧业务管理系统查看用户状态；8 .中国移动侧业务管理系统将用户发起的请求转发至广电侧互动业务网关;9 .广电侧互动业务网关将业务请求转发至SP业务服务器；10 .SP业务服务器接收用户请求，生成响应
14、页面；11 .SP业务服务器将业务响应页面返回给广电侧互动业务网关；12 .广电侧互动业务网关将业务响应页面返回中国移动；广电侧互动业务网关发起订购记录请求；广电侧业务管理系统生成按次订购记录；13 .中国移动侧业务管理系统将响应页面返回给用户；中国移动侧业务管理系统生成按次订购记录；14 .中国移动侧业务管理系统将订购结果发送至广电侧互动业务网关；15 .广电侧互动业务网关将订购结果发送至广电侧业务管理系统；16 .广电侧业务管理系统记录订购结果。7.3. 通过手机电视互动方式使用中国移动已有业务流程终渊客户魏中国移动恻业务管理系统ZE中国移动数据业务平台I广电他互动业务网关广电侧业务管理系统互动业务文件下发到终端-I用户浏览业务信息,j用户选择使用业务客户端提交业务订蹈的请求信总,在参数中携带SPURL二判断SPURl返回资赛提示页面-用户确认订购转发业务订购请求一二生成业务订购关系一返回业务订麴响应一返回业务订购响应二生成业务订购记录发送业务订购结果智发业务订期结果f业务使用流程业务订购结果响应一业务订购结果响应1 .互动业务文件通过广播网络或者者移动通信网络下发到终端客户端；2 .用户浏览业务信息，并选择使用业务；3 .用户发起业务使用请求，并在请求中携带返回互动SP的URL；4 .中国移动侧业务管理系统校验互动SP的URL；5 .中国移动侧业务管
