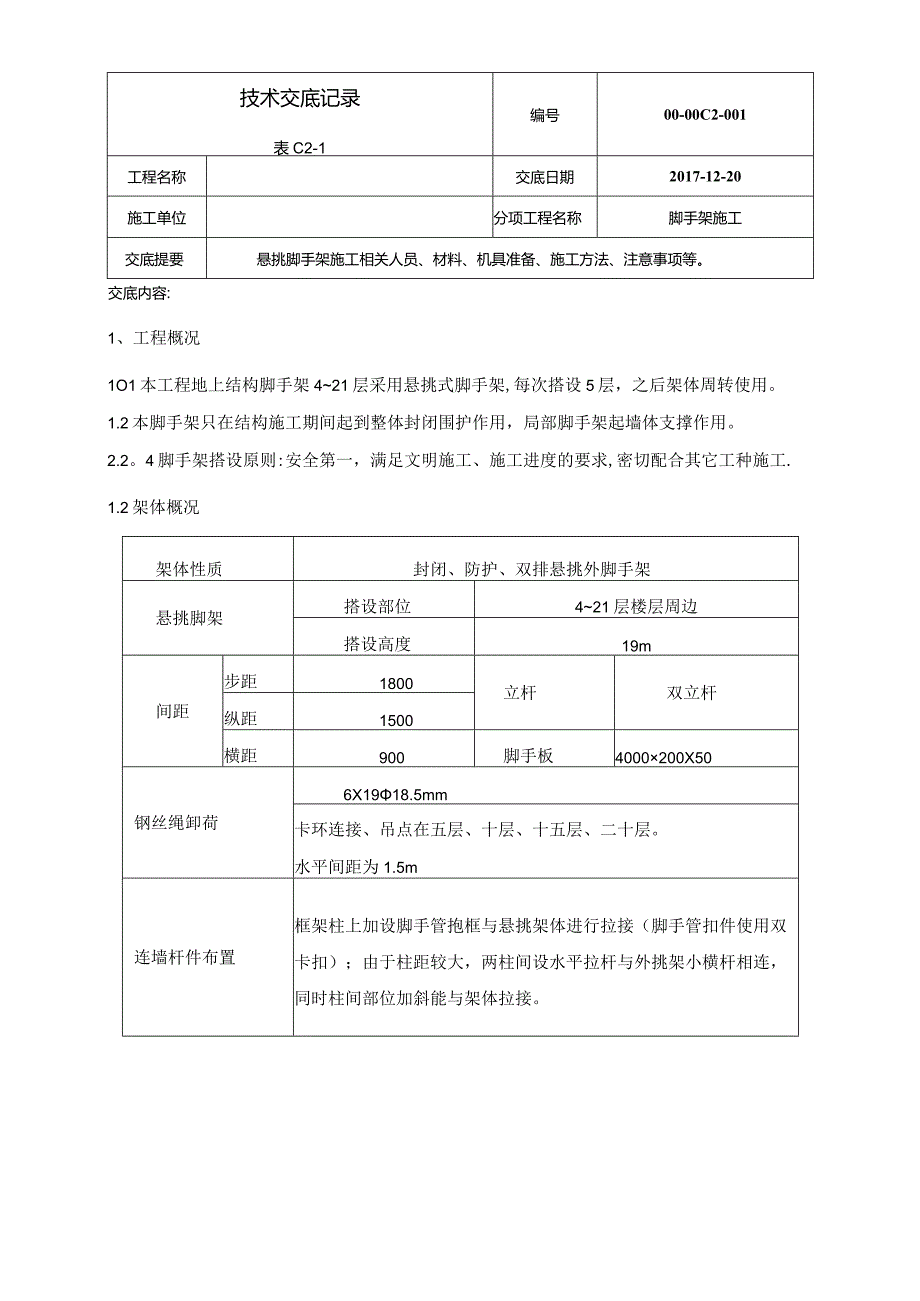

1、技术交底记录表C2-1编号00-00C2-001工程名称交底日期2017-12-20施工单位分项工程名称脚手架施工交底提要悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。交底内容:1、工程概况1O1本工程地上结构脚手架421层采用悬挑式脚手架,每次搭设5层，之后架体周转使用。1.2本脚手架只在结构施工期间起到整体封闭围护作用，局部脚手架起墙体支撑作用。2.2。4脚手架搭设原则:安全第一，满足文明施工、施工进度的要求,密切配合其它工种施工.1.2架体概况架体性质封闭、防护、双排悬挑外脚手架悬挑脚架搭设部位421层楼层周边搭设高度19m间距步距1800立杆双立杆纵距1500横距900

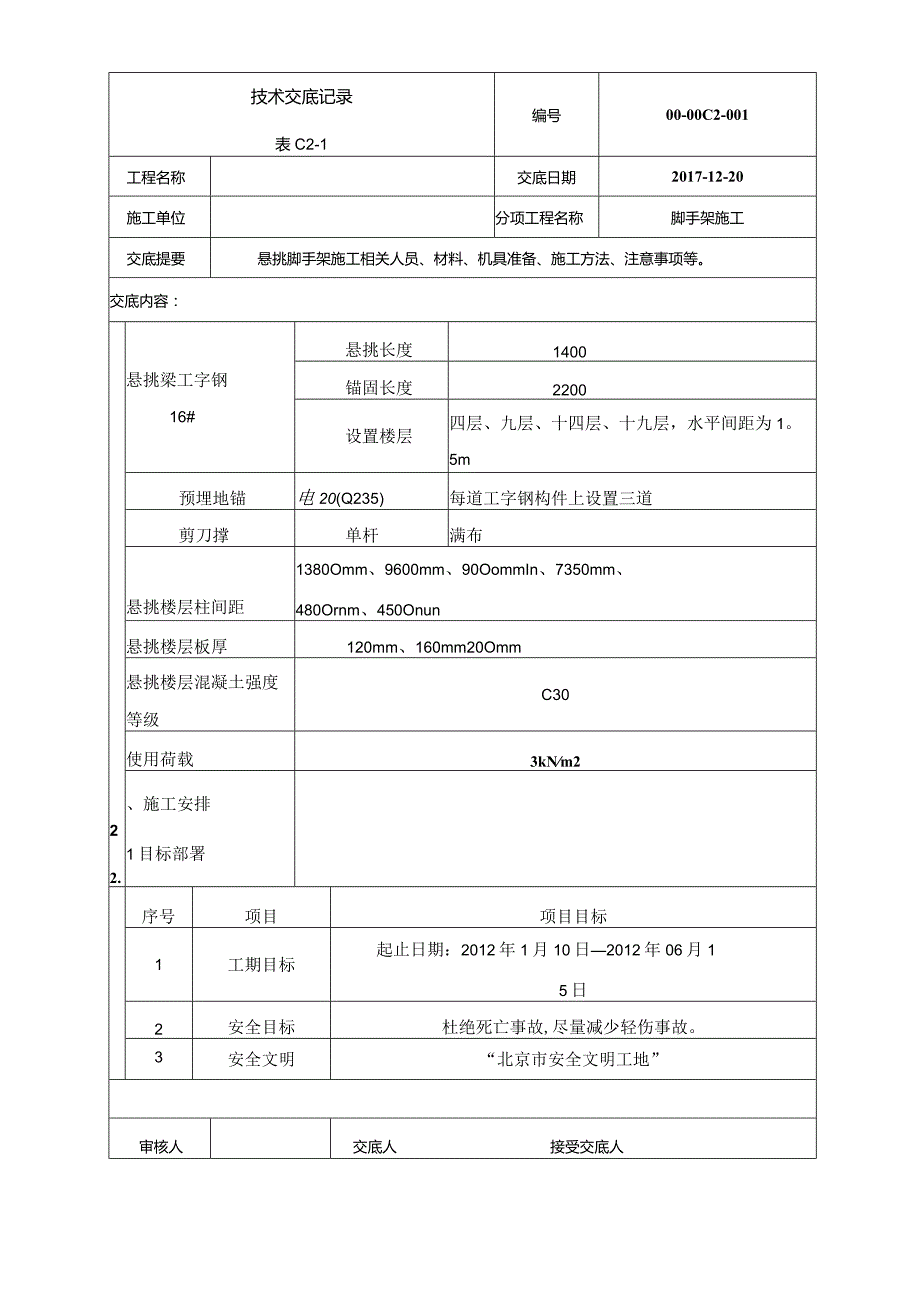

2、脚手板4000200X50钢丝绳卸荷6X1918.5mm卡环连接、吊点在五层、十层、十五层、二十层。水平间距为1.5m连墙杆件布置框架柱上加设脚手管抱框与悬挑架体进行拉接（脚手管扣件使用双卡扣）；由于柱距较大，两柱间设水平拉杆与外挑架小横杆相连，同时柱间部位加斜能与架体拉接。技术交底记录表C2-1编号00-00C2-001工程名称交底日期2017-12-20施工单位分项工程名称脚手架施工交底提要悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。交底内容：22.悬挑梁工字钢16#悬挑长度1400锚固长度2200设置楼层四层、九层、十四层、十九层，水平间距为1。5m预埋地锚电20(Q2
3、35)每道工字钢构件上设置三道剪刀撑单杆满布悬挑楼层柱间距1380Omm、9600mm、90OommIn、7350mm、480Ornm、450Onun悬挑楼层板厚120mm、160mm20Omm悬挑楼层混凝土强度等级C30使用荷载3kNm2、施工安排1目标部署序号项目项目目标1工期目标起止日期：2012年1月10日2012年06月15日2安全目标杜绝死亡事故,尽量减少轻伤事故。3安全文明“北京市安全文明工地”审核人交底人接受交底人技术交底记录表C2-1编号00-00C2-001工程名称交底日期2017-12-20施工单位分项工程名称脚手架施工交底提要悬挑脚手架施工相关人员、材料、机具准备、施工

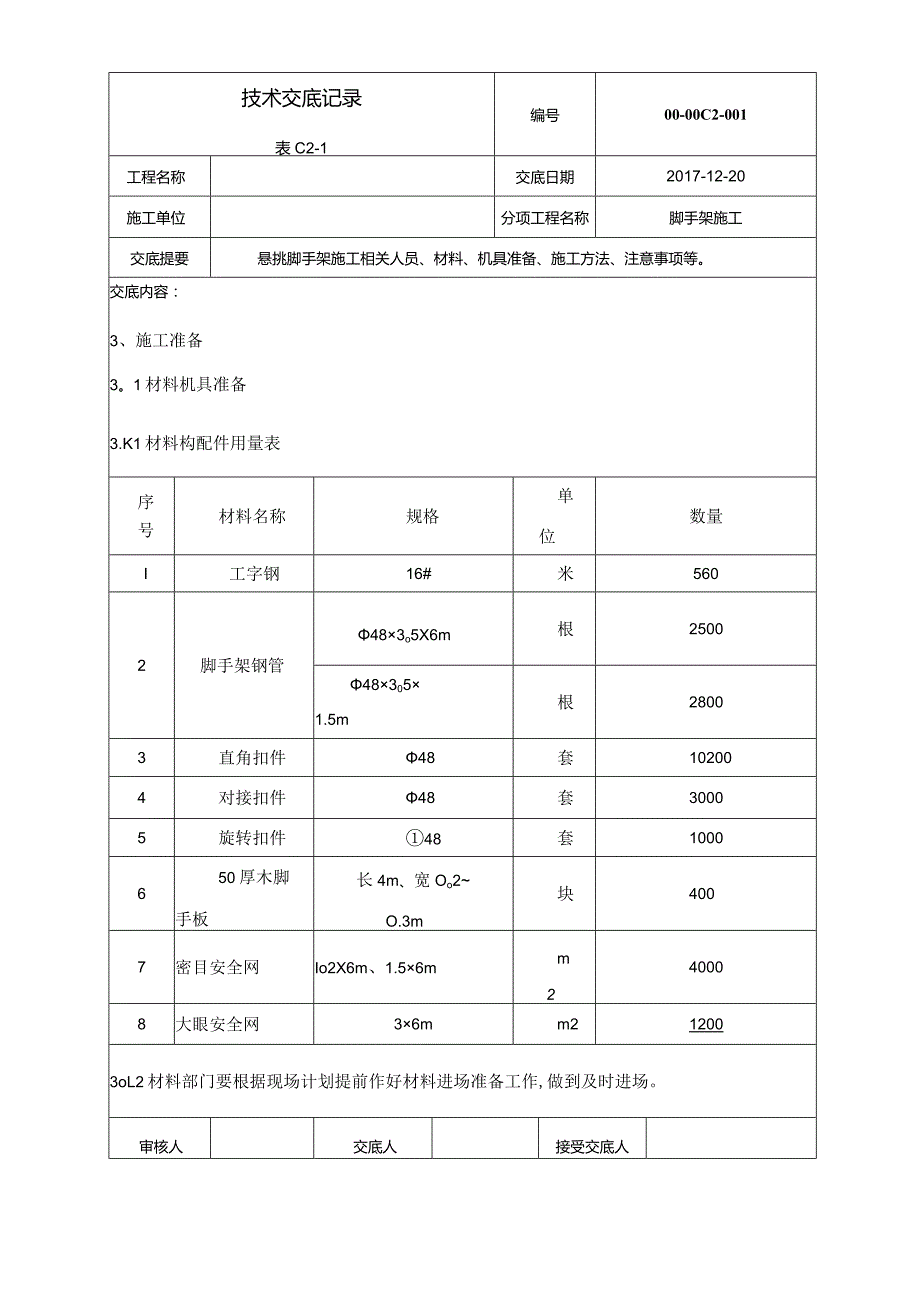

4、方法、注意事项等。交底内容：3、施工准备3。1材料机具准备3.K1材料构配件用量表序号材料名称规格单位数量I工字钢16#米5602脚手架钢管483o5X6m根2500483051.5m根28003直角扣件48套102004对接扣件48套30005旋转扣件48套1000650厚木脚手板长4m、宽Oo2O.3m块4007密目安全网Io2X6m、1.56mm240008大眼安全网36mm212003oL2材料部门要根据现场计划提前作好材料进场准备工作,做到及时进场。审核人交底人接受交底人技术交底记录表C2-1编号00-00C2-001工程名称交底日期2017-12-20施工单位分项工程名称脚手架施工
5、交底提要悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。交底内容：3.2人员准备3.2.1项目管理部设专业架子工长1名，持证上岗，对脚手架的安装、拆除进行检查和管理；3o2.2设安全监督检察人员1名,持证上岗，确保脚手架的搭设和使用符合方案要求，监督检查工人各项安全操作项目；3.2.3外施队成立专业脚手架班组,由专业架子工20人组成,并设置专业工长负责管理。3.204架子工须体检合格并经特种作业人员安全技术管理规则考核和安全教育培训或合格，持证上岗.3o3现场准备3.3。1现场设置脚手架堆放场地，要求场地地面平整，坚实;不同长度的钢管要分开码放。3o3.2检验合格的构配件应按品种
6、规格分类堆放整齐平稳堆放场地不得有积水。3。3.3现场设置卡扣库房，由材料组管理，实行领用登记制度.3. 3。4脚手架搭设区域内的障碍物提前清除。4、主要施工方法及措施4o1工艺流程4. 1.1钢梁悬挑脚手架1排活一2预埋地锚一3悬挑16#钢梁-4立杆一5纵向扫地杆一6横向扫地杆T审核人交底人接受交底人7技术交底记录00-00C2-001表 C2-1工程名称交底日期施工单位分项工程名称交底提要2017-12-20脚手架施工悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。交底内容:第一步大横杆f8第一步小横杆f9第二步大横杆一10第二步小横杆f11重复9、10步骤至设计高度一12连
7、墙件一13剪刀撑一14脚手板、护身栏、挡脚板一15安全网401.2悬挑层在顶板施工时预埋32OU型钢筋摆放到位，与板下铁连接。压在楼板下层钢筋下面，并要保证两侧30Omm长度。须待悬挑层碎达到2OMPa后方可安装挑工字钢.构造同下图。工字钢悬挑端下部焊接2OU钢筋锚环用于钢丝绳拉结，构造如图:技术交底记录表C2-1编号00-00C2-001工程名称交底日期2017-12-20施工单位分项工程名称脚手架施工交底提要悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。交底内容：42立杆4.2.1立杆纵距为1。5m,横距为1.2m,里杆距外墙皮30OnlnI.相邻立杆的接头位置应错开布置在
8、不同的步距内，与相近大横杆的距离不宜大于600mm,立杆与大横杆用扣件扣紧,立杆的垂直偏差不大于90mm.4.2o2所有架子必须在所有转角处设置一根立杆,立杆顶端应至少高出作业层1.2m,接长必须采用对接扣件连接。两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3.40203底立杆应按立杆接长要求选择不同长度的钢管交错设置,至少要有两种足合的不同长度的钢管作为立杆。4.2.4脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在此工字钢不大于20Omm处的立杆上，横向扫地杆应采用直角扣件固定在
9、紧靠纵向扫地杆下方的立杆上。当立杆基底不在同一标高时，必须将高处的纵向扫地杆向低处至少延长两技术交底记录表C2-1编号00-00C2-001工程名称交底日期2017-12-20施工单位分项工程名称脚手架施工交底提要悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。交底内容：跨与立杆固定,高低差不大于1m,靠边坡上方的立杆距边坡的距离不小于5OOmmo4o3水平杆4.3.1大横杆4.30101纵向水平杆（大横杆）步距为1800mm。从底部开始将相邻的大横杆与立杆用十字扣件相接。连接大横杆的一字扣件，开口应朝架子内侧,螺栓要向上。上、下横杆的接头位置应错开布置在不同的立杆纵距中，与相邻
10、立杆的距离不大于50Omm,同一排横杆的水平偏差不大于该片脚手架总长度的1/300,且不大于50mm.4o3oIo2大横杆设置在立杆内侧,其长度不小于3跨即4.5m,用直角扣件固定在立杆上.4。3.1.3大横杆接长采用对接扣件连接.两根相邻大横杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不宜小于500Inin;各接头中心至最近主节点的距离不宜大于纵距的1/3。4o302小横杆403.2.1小横杆间距为750mm,小横杆向内挑出的长度在25Omm300mm之间。靠近立杆布置，上下层小横杆应沿立杆左右两侧对称布置，用直角扣件固定在大横杆上，扣件盖板的边缘至杆端距离
11、不小于100mm0主节点处必须设置一根小横杆.用与拉接的小横杆用直角扣件固定在立杆上。4。3.22小横杆在立杆与墙体间空隙处应有探出端,此杆在外墙模板支设时需临时支承墙体模板,需做斜支撑加强,斜支撑长度不得小于2m,用直角扣件固定在附加大横杆上，附加大横杆将小横杆的探出端连成整体.4.3.2o3主节点处两个直角扣件的中心距不应大于150mm。审核人交底人接受交底人技术交底记录表C2-1编号00-00C2-001工程名称交底日期2017-12-20施工单位分项工程名称脚手架施工交底提要悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。交底内容：4o4脚手板4。4.1作业层脚手板应铺平
12、，铺稳,满铺。4.4.2脚手板应设置在不少于三根小横杆上,铺稳铺牢,板头应压牢.4。4.3脚手板铺设尽量采用对接平铺，在对接处，与其下两侧支撑横杆的距离应控制在30OnIm以内，脚手板外伸长度130150mm。404。4脚手板采用搭接铺放时，接头必须支在小横杆上，其搭接长度不得小于2OOmm,小横杆伸出大横杆的长度不应小于100mm。404.5脚手板在以下部位应和其下支承横杆绑扎固定：脚手架的两端和拐角处；沿板长方向每隔15-2Om;其它可能发生滑动和翘起的部位。404.6作业层端部脚手板探头长度W150mm,其板长两端固定在纵向水平杆上。4.407当脚手板长度小于2m时可采用两根小横杆支承，
13、但应将脚手板两端与其可靠固定，以防倾翻。图US脚手板对接插9娜承板按决旃意部接4o5防护4。5.1整个架子临空面用密目安全网封严。施工中应随时检查安全网的支挂是否牢固,发现网片有空缺、断绳等应及时修补，网片内有杂物及时清除。4.5.3电缆防护主体结构北侧右方角部位置,室外高度4Om左右（楼层为F12层），距楼角外侧水邛审核人交底人接受交底人技术交底记录表C2-1编号00-00C2-001工程名称交底日期2017-12-20施工单位分项工程名称脚手架施工交底提要悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。交底内容：2m处有高压电线穿过（施工期间己断电）。施工到此位置，为对其进行
14、保护，在高压线上方搭设防护架满铺脚手板。如图：4. 6剪刀撑4。6.1剪刀撑斜杆的接头必须满足搭接长度2100Omnb连接扣件不少于2个，端部扣件盖板的边缘至杆端距离不应小于100mm。406.2剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主接点的距离不应大于150mmo406.3架子剪刀撑在整个架子外侧全高范围内布置,在长向范围内连续布置不得间断,剪刀撑水平夹角45。601 .7连墙件的设置4 .7.1本工程在悬挑架体在楼层处均与柱子进行抱框拉结，与柱抱框的连柱杆均使审核人交底人接受交底人技术交底记录表C2-1编号00-00C2-001工程名称交底日期2017-12-20施工单
