1、I元器件卜一汁半导体分立卷作 卜集成电路一 卜光电子器件一 卜真空电子啜件一-I声表面波舞件-Iq尔器件1电子器件卜电声器件电池碳调行显控速波像ft管管n半导体元器件的制造工艺及其失效一、元器件概述1、元器件的定义：欧洲空间局ESA标准中的定义：完成某一电子、电气和机电功能，并由一个或几个部分构成而且一般不能被分解或不会破坏的某个装置。GJB4027-2000军用电子元器件破坏性物理分析方法中的定义：在电子线路或电子设备中执行电气、电子、电磁、机电或光电功能的基本单元，该基本单元可由一个或多个零件组成，通常不破坏是不能将其分解的。2、元器件的分类：两大类a）元件：在工厂生产加工时不改变分子成分

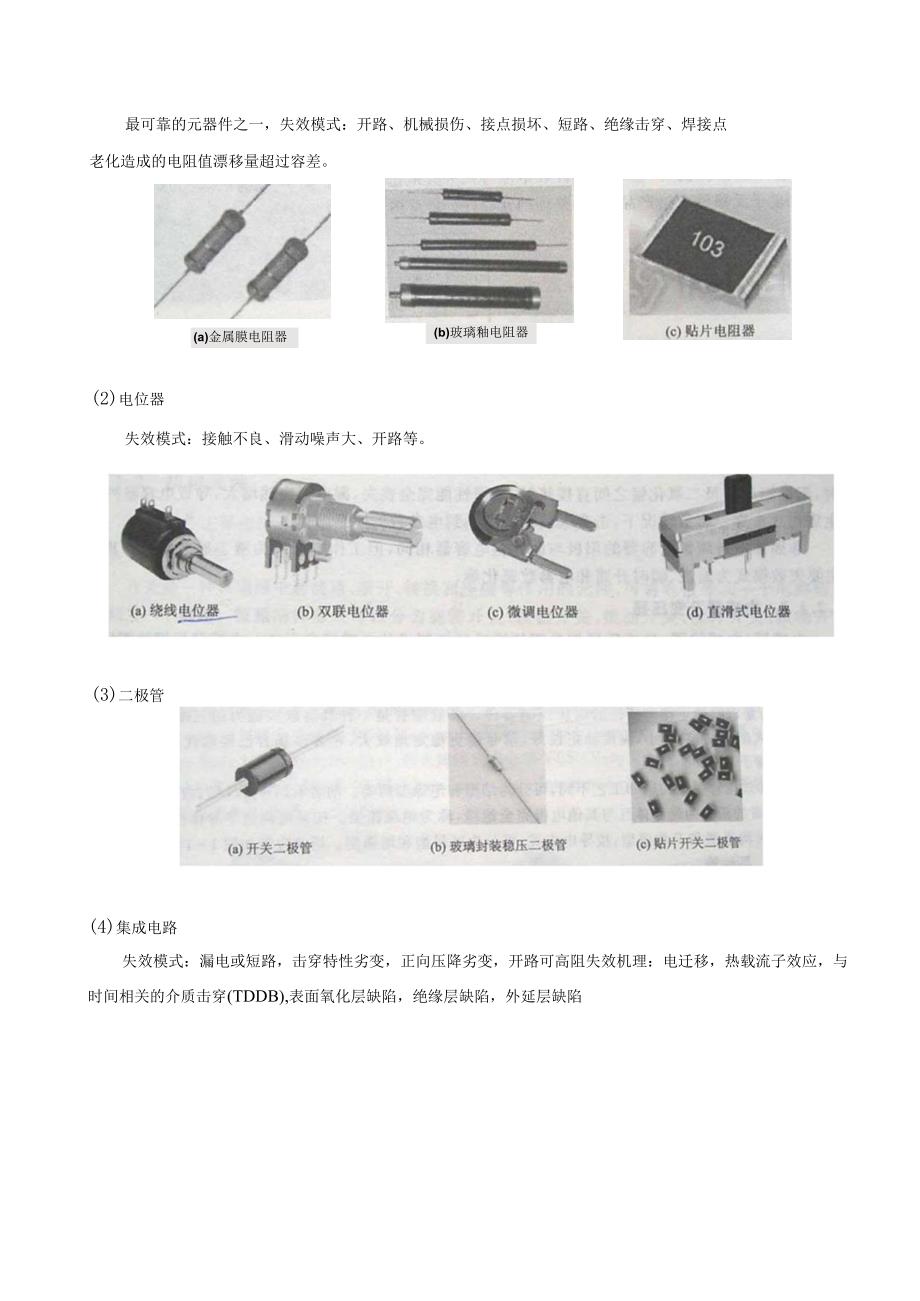

2、的成品，本身不产生电子，对电压、电流无控制和变换作用。b）器件：在工厂生产加工时改变了分子结构的成品，本身能产生电子，对电压电流的控制、变换（放大、开关、整流、检波、振荡和调制等），也称电子器件。分类（来源：2007年版的军用电子元器件合格产品目录）二极管曲体If场效应竹数字集成电路模拟集成电路数模混合集成电路发光一极注光电二极忏LEDftAff光根合器激光器光电倍增管荧光显示器液晶显示器等离子显示器3、电气元件（1）电阻最可靠的元器件之一，失效模式：开路、机械损伤、接点损坏、短路、绝缘击穿、焊接点老化造成的电阻值漂移量超过容差。(a)金属膜电阻器(b)玻璃釉电阻器(2)电位器失效模式：接触不

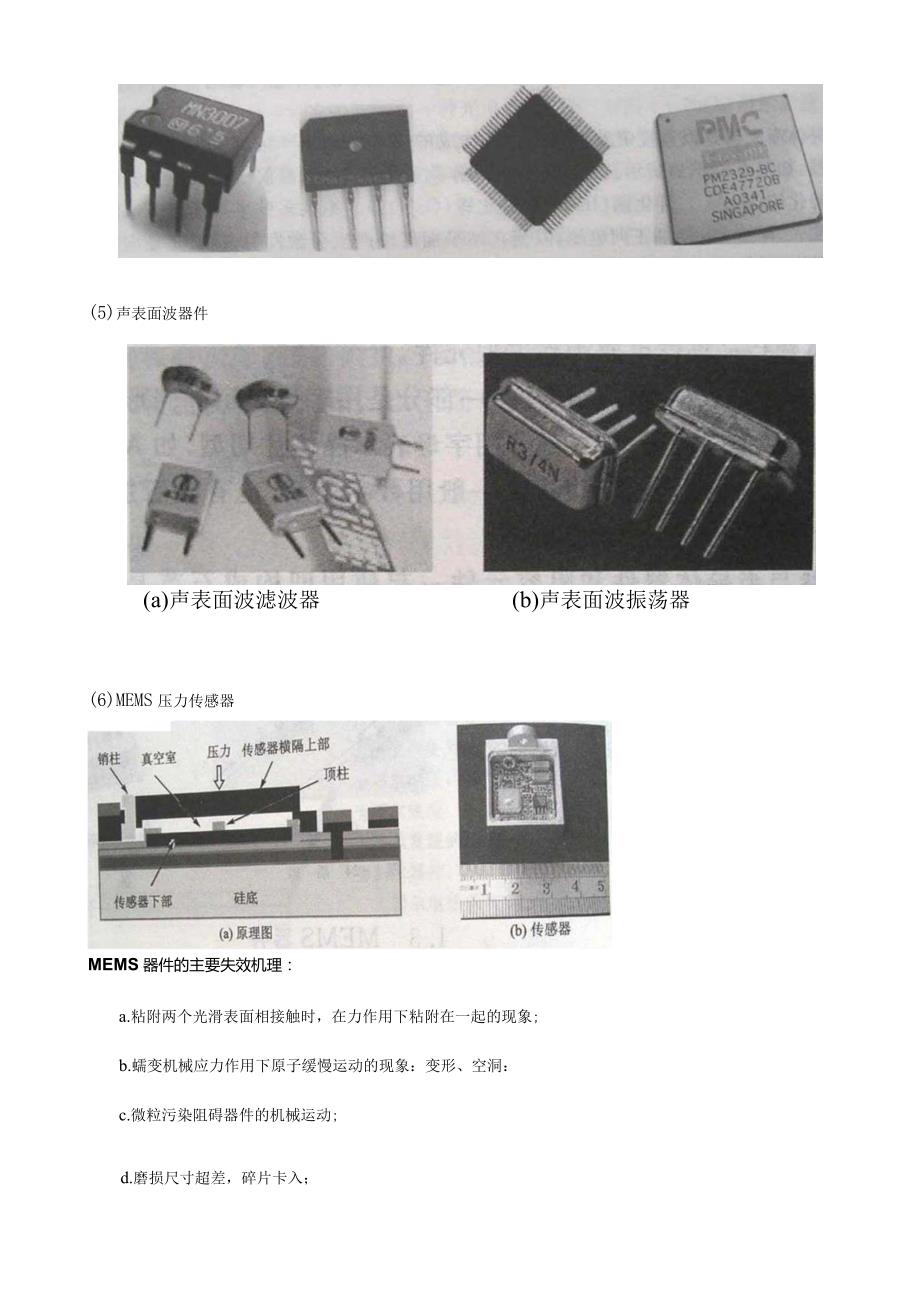

3、良、滑动噪声大、开路等。(3)二极管(4)集成电路失效模式：漏电或短路，击穿特性劣变，正向压降劣变，开路可高阻失效机理：电迁移，热载流子效应，与时间相关的介质击穿(TDDB),表面氧化层缺陷，绝缘层缺陷，外延层缺陷(5)声表面波器件(a)声表面波滤波器(b)声表面波振荡器(6)MEMS压力传感器MEMS器件的主要失效机理：a.粘附两个光滑表面相接触时，在力作用下粘附在一起的现象;b.蠕变机械应力作用下原子缓慢运动的现象：变形、空洞：c.微粒污染阻碍器件的机械运动;d.磨损尺寸超差，碎片卡入；e.疲劳断裂疲劳裂纹扩展失效。(7)真空电子器件(VaCUUmelectronicdevice)指借助电
4、子在真空或者气体中与电磁场发生相互作用，将一种形式电磁能量转换为另一种形式电磁能量的器件。具有真空密封管壳和若干电极，管内抽成真空，残余气体压力为10-410-8帕。有些在抽出管内气体后，再充入所需成分和压强的气体。广泛用于广播、通信、电视、雷达、导航、自动控制、电子对抗、计算机终端显示、医学诊断治疗等领域。真空电子器件按其功能分为：实现直流电能和电磁振荡能量之间转换的静电控制电子管；将直流能量转换成频率为300兆赫3000吉赫电磁振荡能量的微波电子管；利用聚焦电子束实现光、电信号的记录、存储、转换和显示的电子束管；利用光电子发射现象实现光电转换的光电管；产生X射线的X射线管；管内充有气体并产
5、生气体放电的充气管；以真空和气体中粒子受激辐射为工作机理，将电磁波加以放大的真空量子电子器件等。自20世纪60年代以后，很多真空电子器件已逐步为固态电子器件所取代，但在高频率、大功率领域，真空电子器件仍然具有相当生命力，而电子束管和光电管仍将广泛应用并有所发展。1真空电子器件里面就包含真空断路器，真空断路器具有很多优点，所以在变电站上应用很多。真空断路器已被快易优收录，由于采用了特殊的真空元件，随着近年来制造水平的提高，灭弧室部分的故障明显降低。真空灭弧室无需检修处理，当其损坏时，只能采取更换。真空断路器运行中发生的故障以操作机构部分所占比重较大，其次为一次导电部分，触头导电杆等。二、元器件制
6、造工艺与缺陷1、芯片制造缺陷的分类：全局缺陷：光刻对准误差、工艺参数随机起伏、线宽变化等；在成熟、可控性良好的工艺线上，可减少到极少，甚至几乎可以消除。局域缺陷：氧化物针孔等点缺陷，不可完全消除，损失的成品率更高。点缺陷：冗余物、丢失物、氧化物针孔、结泄漏来源：灰尘微粒、硅片与设备的接触、化学试剂中的杂质颗粒。2、混合集成电路的失效混合集成电路工艺：IC工艺：氧化、扩散、镀膜、光刻等厚膜工艺：基板加工、制版、丝网印刷、烧结、激光调阻、分离元器件组装等薄膜工艺：基板加工、制版、薄膜制备、光刻、电镀等3、失效原因：元器件失效：3现互连失效、23%引线键合失效、21%芯片粘结不良等沾污失效。关于混合
7、集成电路：按制作工艺，可将集成电路分为：（1）半导体集成电路（基片：半导体）即：单片集成电路（固体电路）工艺：半导体工艺（扩散、氧化、外延等）（2）膜集成电路（基片：玻璃、陶瓷等绝缘体）工艺：薄膜集成电路一一真空蒸镀、溅射、化学气相沉积技术厚膜集成电路一一浆料喷涂在基片上、经烧结而成（丝网印刷技术）（3）混合集成电路（HybridIntegratedCircuit）,特点：充分利用半导体集成电路和膜集成电路各自的优点，达到优势互补的目的；工艺：用膜工艺制作无源元件，用半导体IC或晶体管制作有源器件。三种集成电路的比较见下表：混合IC膜IC半导体IC成本低批量时成本下降在批量时下降可靠性好可靠性
8、好可靠性最好自由度大自由度较大自由度受限制设计周期短设计周期较短设计周期长1-1M1-10M101101k1-10F1.2F50pFIOmH100H不能实现无源元件精度：10%有源器件精度：1020%无源元件精度：5%有源器件精度：1020%无源元件精度：N2030%差有源器件精度：士20-30%差集成度较低集成度较高集成度最高超高频、大（极低）功率、高压大电流、元件类型多的电路含无源元件多、限值范围宽、精度高、跟踪温度系数好的模拟电路有源器件多，数字电路，脉冲电路，标准化模拟电路第三章微电子封装技术与失效1、微电子封装的分级：零级封装：通过互连技术将芯片焊区与各级封装的焊区连接起来；一级封装
9、（器件级封装）：将一个或多个IC芯片用适宜的材料封装起来，并使芯片的焊区与封装的外引脚用引线键合（WB）、载带自动焊（TAB）和倒装焊（FC）连接起来，使之成为有功能的器件或组件，包括单芯片组件SCM和多芯片组件MCM两大类。二级封装（板极封装）：将一级微电子封装产品和无源元件一同安装到印制板或其他基板上,成为部件或整机。三级封装（系统级封装）：将二极封装产品通过选层、互连插座或柔性电路板与母板连接起来，形成三维立体封装，构成完整的整机系统（立体组装技术）。2、微电子的失效机理1）热/机械失效a热疲劳：疲劳失效主要是由于电源的闭合和断开引起热应力循环，造成互连焊点变形,最终产生裂纹失效分析例子
10、一一连接器的过机械应力疲劳损伤样品：SMA连接器（阴极）现象：外部插头（阳极）与该SMA接头连接不紧，装机前插拔力检验合格失效模式：接触不良半圆弧夹片明显偏离插孔周边绝缘介质有较深的插痕偏离的半圆夹片根部有裂纹半圆片裂纹断面蠕变材料在长时间恒温、恒压下，即使应力没有达到屈服强度，也会慢慢产生塑性变形的现象蠕变导致焊点断裂b脆性断裂当应力超过某一值时，陶瓷、玻璃和硅等脆性材料易发生脆性断裂。断裂一般发生在有初始裂纹和刻痕的地方，当原有裂纹扩展到器件的有源区时，器件将失效。c塑性变形当应力超过材料的弹性限度或屈服点时，将发生塑性变形（永久）：金属：电阻升高或开裂陶瓷等脆性材料：开裂MEMS系统：影
11、响精度甚至不能正常工作封装界面层分层粘连在一起的不同层之间出现剥离或分离的现象原因：表面缺陷、表面存在水汽和挥发物材料不均或表面粗糙等塑封件因热膨胀系数不同，温度变化大时会出现；塑封件因吸收过多潮气，在受热例如焊接过程中出现分层(爆米花现象)；BGA封装中，模塑料与基体界的界面及粘胶处易发生水汽爆裂。d应力迁移(StreSSMigration)引子：铜互连替代铝互连，虽然铜的电阻率较低，抗电迁移和应力迁移能力强，但应力迁移诱生空洞，导致电阻增大甚至完全断裂出现条件：应力梯度一绝缘介质与铜之间的热失配所致位置：通孔和金属连线边缘等应力集中区域影响因素：应力、应力梯度、互连结构、工作温度、金属介质
12、界面粘附性、互连材料的微观结构图3-19铜导线上的应力迁移空洞铜导线上的应力迁移空洞3、电致失效1)电迁移(EIeCtrOniCMigration)强电流经过金属线时，金属离子等会在电流及其他因素相互作用下移动并在线内形成孔隙或裂纹的现象原因：电场作用下金属离子扩散所致，不同材料机制不同：焊点：晶格扩散铝互连线：晶界扩散铜互连线：表面扩散驱动力：电子与离子动量交换和外电场产生的综合力、非平衡态离子浓度产生的扩散力、机械应力、热应力影响因素：几何因素：长度、线宽、转角、台阶、接触孔等材料性质：铜最好、铝较差、铝铜合金介于其中。2）金属迁移失效模式：金属互连线电阻值增大或开路。失效机理：电子风效应
