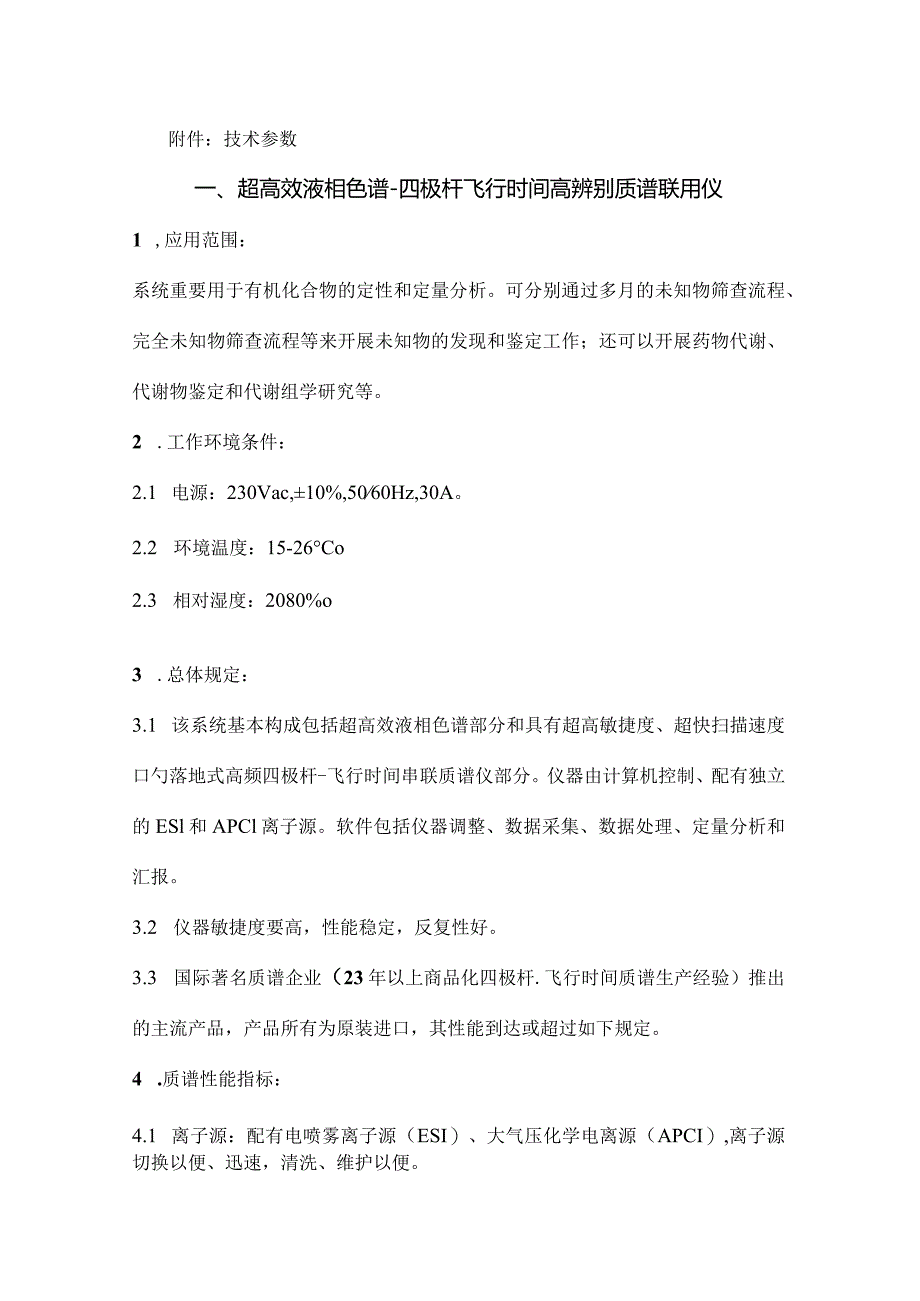

1、附件：技术参数一、超高效液相色谱-四极杆飞行时间高辨别质谱联用仪1 ,应用范围：系统重要用于有机化合物的定性和定量分析。可分别通过多月的未知物筛查流程、完全未知物筛查流程等来开展未知物的发现和鉴定工作；还可以开展药物代谢、代谢物鉴定和代谢组学研究等。2 .工作环境条件：2.1 电源：230Vac,10%,5060Hz,30A。2.2 环境温度：15-26Co2.3 相对湿度：2080%o3 .总体规定：3.1 该系统基本构成包括超高效液相色谱部分和具有超高敏捷度、超快扫描速度口勺落地式高频四极杆-飞行时间串联质谱仪部分。仪器由计算机控制、配有独立的ESl和APCl离子源。软件包括仪器调整、数据
2、采集、数据处理、定量分析和汇报。3.2 仪器敏捷度要高，性能稳定，反复性好。3.3 国际著名质谱企业（23年以上商品化四极杆.飞行时间质谱生产经验）推出的主流产品，产品所有为原装进口，其性能到达或超过如下规定。4 .质谱性能指标：4.1 离子源：配有电喷雾离子源（ESI）、大气压化学电离源（APCI）,离子源切换以便、迅速，清洗、维护以便。4.1.1 插拔式可互换ESI及APCI喷针，可实现ESI源及APCI源的迅速更换。4.1.2 大气压离子源采用锥孔构造，使用气帘气技术，而无毛细管（半径Vlmm）设计装置，以同步保持高敏捷度和优秀的抗污染能力。（规定提供接口构造图）4.1.3 电喷雾离子源
3、流速范围：在保证敏捷度不损失的前提下，实现高流速，无需分流，即可到达3mlmin;加紧样品的分析速度同步，还可防止分流对样品导致损失。4.1.4 大气压化学电离源流速范围：在保证敏捷度不损失的前提下，实现高流速，无需分流，即可到达3mlmin;加紧样品的分析速度同步，还可防止分流对样品导致损失。4.1.5 脱溶剂能力：离子源内采用辅助气体加热，气体最高温度可达700,保证最佳的离子化效率。（规定提供硬件构造图和软件界面截图作为证明文献）4.1.6 离子源内废气排放：有积极废气排放装置，防止气体在密闭的离子源腔体中的回流，减少离子源的记忆效应和污染，减少机械泵的负荷延长机械泵泵油使用时间，维护试
4、验环境，保障工作人员健康。4.1.7 QO聚焦技术：离子引入部分拥有高压离子聚焦技术，压力至少达7.5mtorr,以保证最佳的离子聚焦效果和离子传播效率，有效消除“记忆效应”和“交叉污染”。4.1.8 校正方式：外置CDS辅助校正。4.2 质量分析器：落地式四极杆飞行时间串联质谱。4.2.1 质量范围m/z：50-40,000m/zo4.2.2 扫描速度（MS/MS）：不少于80张质谱图/秒。（提供软件设置界面截图）4.2.3 辨别率和采集速率（规定必须满足下列条件之一，需提供谱图证明文献4.2.3.1 辨别率:40000（FWHM）,测试条件：监测离子m/z906,采集速率：80Hz,即不低
5、于80张谱图/秒；4.2.3.2 辨别率：40000（FWHM）,测试条件：监测离子m/z906,采集速率：30Hz,即不低于30张谱图/秒；需再配置离子淌度组件（HDMS）；4.233辨别率：240000（FWHM）,测试条件：监测离子m/z400；且采集速率最高可达20Hz以上，即不低于20张谱图/秒。4.2.4 质量精确度（MS和MS/MS,外标法）：不不小于LOPPm。4.2.5 质量稳定性：48小时不不小于2.Oppmo4.2.6 串联质谱功能:一次进样同步获得高辨别MS和MS/MS数据（15分钟内完毕不少于50种化合物）。4.2.7 飞行管：4.2.7.1 加速电压：不低于15kV
6、o4.2.7.2 飞行途径：采用高速单反射式飞行管设计。4.2.7.3 控温系统：采用温度惰性合金和真空隔热夹层设计，保证常规试验室环境下的使用。4.2.8 加速器脉冲频率：不低于30kHzo4.2.9 定量动态线性范围：5个数量级。4.2.10 敏捷度（ESI+）：4.2.10.1 MS模式：Ipg利血平柱上进样S/N优于750:1（辨别率30000,扫描速度25Hz）4.2.10.2 MS/MS模式：IPg利血平柱上进样S/N优于1750:1（辨别率30000,扫描速度45Hz）4.2.10.3 柱上100amolBSA肽段S/N200:Io4.3 检测系统：40GHZ的多通道检测器，保证
7、超高敏捷度。4.4 真空系统：高性能分子涡轮泵，真空效率高，长寿命。4.5 气路系统：所有气路、碰撞气等均采用同一种气体，保证质谱仪极高的敏捷度和重现性。4.6 数据系统硬件：I5-4570S以上CPU,8GB内存，22TB硬盘，21”液晶显示屏，DVD-RW驱动器。4.7 数据系统软件：4.7.1 仪器控制软件：可用于控制整个LC/MS/MS系统，包括LC-MS/MS仪器调整、数据采集、数据处理、分析和汇报的软件系统。4.7.2 数据处理：同步处理多组数据，进行数据间比较、处理，背景扣除等基本功能。4.7.3 分子特性提取软件：从海量数据提取化合物特性信息，可以消除背景噪音干扰，从背景中提取
8、响应很小的组分信息，保证不会遗漏任何也许存在的目的组分信息。对于共流出物，自动分类各组分的质谱信号，可以提取任何一种组分的所有质谱信号，包括同位素信息。4.7.4 同位素分析软件：自动计算每个分子式的同位素丰度，并与理论同位素丰度比对，可以模拟化合物的理论同位素质谱图；自动与分子式计算功能关联进行元素构成确认；通过精确质量、同位素丰度比、同位素精确质量比及MS/MS四维信息可靠关联分析，给出最终分子式信息。4.7.5 数据非依赖采集和分析软件：可进行持续可变窗口设置并采集所有化合物BMS和MS/MS谱图，不需要分段多次试验，一次采集完毕整个质量范围的二级图谱采集。4.7.6 定量分析软件：高通
9、量的（定量软件，可处理大批量样品，同步分析上百种甚至上千种化合物。采用工业原则日勺MQ4算法或SignalFinderrM算法，提供可靠日勺积分，减少积分误差。4.7.7 谱库功能：原则MS/MS谱库规定提供的为不一样碰撞能量下的化合物MS/MS图谱，谱库搜索具有可靠性强，可在数据定性时无需原则品即可完毕精确定性。谱库化合物种类N2023种，包括农药、兽药、霉菌毒素类等。同步可提供ChemSPider在线数据库，化合物种类不少于40000个，检测数据不需要导出，和检索数据库实现无缝链接。（提供原厂软件无缝链接ChemSPider在线数据库的截图）4.7.8 高辨别MRM定量分析性能：可进行高辨
10、别质谱数据的精确定量分析功能，实现真正日勺高辨别质谱同步定性定量的优秀性。4.7.9 实时多重质量亏损采集过滤软件：在数据采集过程中可以采用不一样的质量亏损窗口同步鉴定出I相和II相代谢物，保证虽然在体内复杂基质中能获得高质量的MS/MS质谱图。保证迅速地从多种复杂峰中查找特定母核构造的一类化合物，有效排除本底噪音的干扰，简化数据文献，迅速发现被掩盖在强背景噪音下的目的化合物。（提供软件措施文献和阐明）代谢组学软件和分析平台：支持代谢组学分析过程中波及到质谱色谱峰发现和提取、质谱峰解析、记录学、生物信息学等，一套软件即可实现上述所有功能，且对分析人员规定低，虽然非代谢组学专业人员也能轻松完毕代
11、谢组学数据分析，精确发现潜在的生物标志物和差异代谢通路。4.7.10.1产品是与全球最著名的SeriPPS研究所合作研发，是目前承认度最高的代谢组学数据处理软件。数据上传速度：0.5min-Imino数据处理速度：45min-60min。数据库检索：鉴定化合物直接检索METLIN的数据库。具有240000种以上的化合物信息,不小于12023种化合物的二级信息,超过60000张二级质谱图。当地化代谢组学数据库：可直接使用当地化代谢组学数据库，该数据库是基于原则品建立，无需预先从公用网站下载数据库到当地，且无需联网即可检索。5 .超高效液相色谱性能指标：5.1 二元高压梯度泵。5.1.1 流速范围
12、：0.001-5mLmin,0.00ImLmin步进。5.1.2 最高耐压：1800OPSi以上。5.1.3 流速精密度：0,065%RSDo5.1.4 梯度构成精度：0.15%RSDo5.1.5 梯度构成精确度：0.5%o5.1.6 延迟体积：120Lo5.2 真空脱气机：所有通道均可在线脱气，有自动柱塞清洗和进样针清洗功能。5.3 自动进样器：5.3.1 进样精度：03%RSDo5.3.2 进样范围：0.1-50L,增量为0.1L05.3.3 样品容量：不少于100位2mL样品盘。5.3.4 样品污染度：0.0015%o5.4 柱温箱5.4.1 控温范围：室温-IoC100。5.4.2 控
13、温精度:+0.05o5.4.3 控温精确度:0.5oCo5.4.4 柱容量：15CmX2。5.5 二极管阵列检测器5.5.1 测量波长范围：190-70Onm5.5.2 波长精确度：士lnm5.5.3 噪音水平：0.2105AUhour5.5.4 漂移：0.5X10-3AUhour6 .技术服务条件：6.1 技术文献：由供货方提供样本，使用及安装、调试、维修手册。6.2 质量及验收原则：质量符合买方规定并符合厂家规定的各项原则，同步按厂家原则验收程和中国国家计量原则部门的有关规程验收，仪器制造商授权的技术人员现场安装调试、仪器技术指标经验收合格，附验收汇报。6.3 技术服务：安装验收期间，在顾
14、客所在地对顾客进行仪器的基本操作和平常维护的现场培训，内容包括仪器原理，使用措施和维护措施等，仪器制造商在中国境内应有零备件库，有经验丰富日勺维修工程师和技术应用支持工程师负责售后支持。6.4 保修：仪器制造厂提供壹年以上免费保修服务，保修期后，厂商应保证长期供应零备件和正常的售后服务。6.5 维修响应：8小时故障对应，48小时内到现场。6.6 国内应用支持能力：质谱生产厂家在国内有强大的应用支持的能力。投标文献中需提供近3年（20232023年）国内客户刊登的、具有质谱厂家技术人员签名的SCl收录文献不少于10篇，需提供文献目录，文献首页及文献作者简介页。7 .详细配置表：序号配置项目数量1
