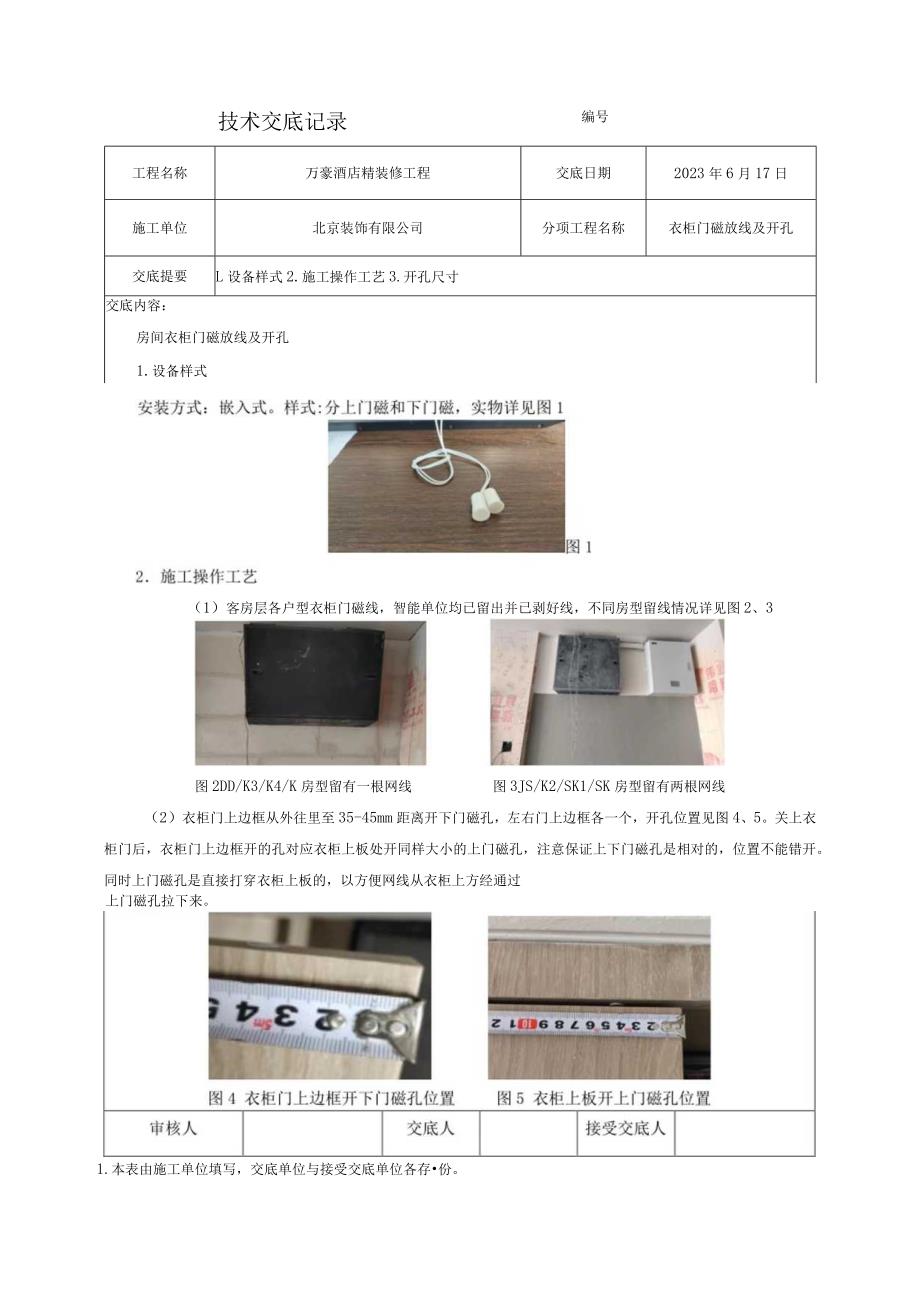

1、工程名称万豪酒店精装修工程交底日期2023年6月17日施工单位北京装饰有限公司分项工程名称衣柜门磁放线及开孔交底提要L设备样式2.施工操作工艺3.开孔尺寸交底内容：房间衣柜门磁放线及开孔1.设备样式编号技术交底记录（1）客房层各户型衣柜门磁线，智能单位均已留出并已剥好线，不同房型留线情况详见图2、3图2DD/K3/K4/K房型留有一根网线图3JS/K2/SK1/SK房型留有两根网线（2）衣柜门上边框从外往里至35-45mm距离开下门磁孔，左右门上边框各一个，开孔位置见图4、5。关上衣柜门后，衣柜门上边框开的孔对应衣柜上板处开同样大小的上门磁孔，注意保证上下门磁孔是相对的，位置不能错开。同时上门

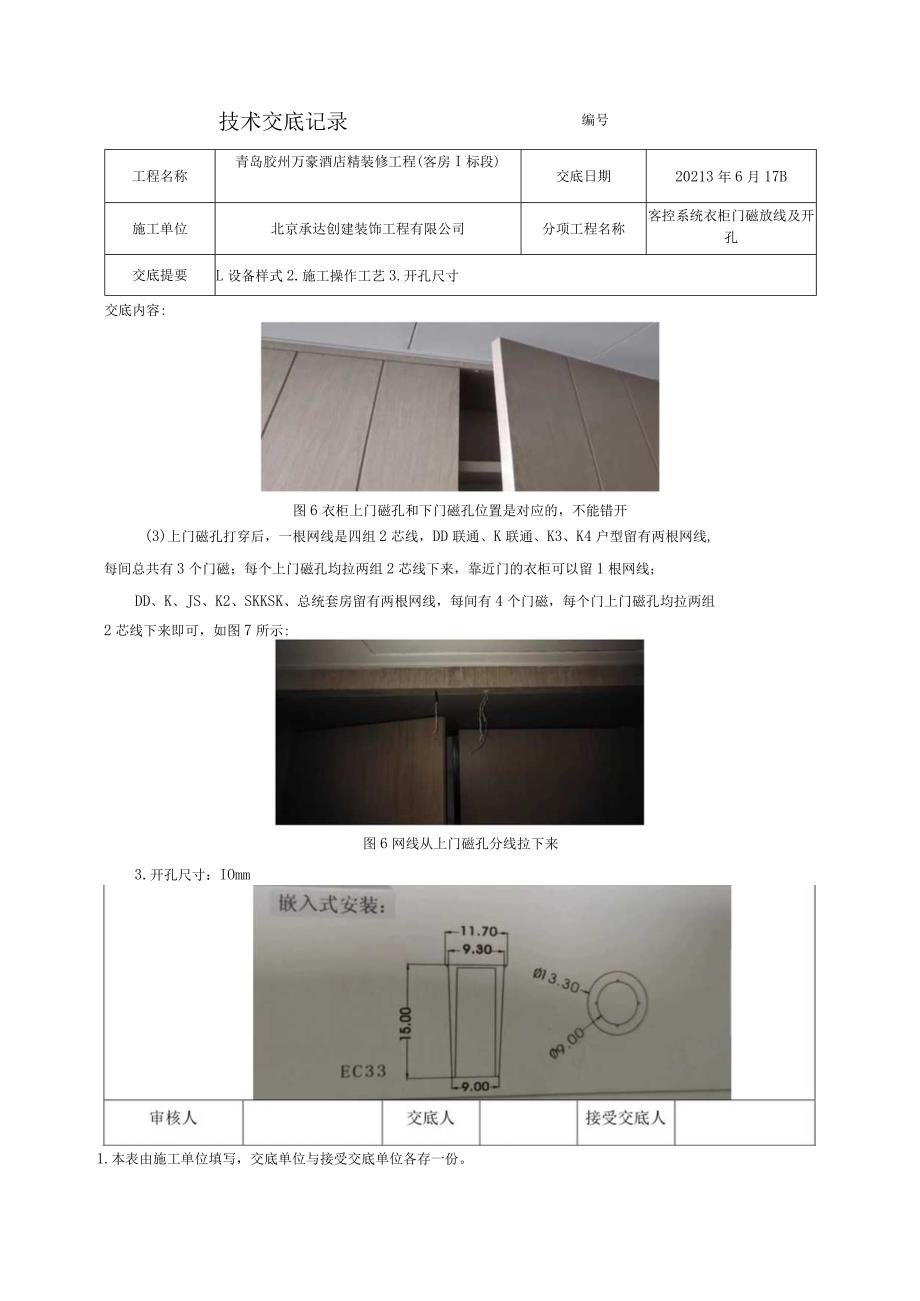

2、磁孔是直接打穿衣柜上板的，以方便网线从衣柜上方经通过上门磁孔拉下来。1.本表由施工单位填写，交底单位与接受交底单位各存份。工程名称青岛胶州万豪酒店精装修工程(客房I标段)交底日期20213年6月17B施工单位北京承达创建装饰工程有限公司分项工程名称客控系统衣柜门磁放线及开孔交底提要L设备样式2.施工操作工艺3.开孔尺寸编号交底内容:技术交底记录图6衣柜上门磁孔和下门磁孔位置是对应的，不能错开(3)上门磁孔打穿后，一根网线是四组2芯线，DD联通、K联通、K3、K4户型留有两根网线,每间总共有3个门磁；每个上门磁孔均拉两组2芯线下来，靠近门的衣柜可以留1根网线；DD、K、JS、K2、SKKSK、总统套房留有两根网线，每间有4个门磁，每个门上门磁孔均拉两组2芯线下来即可，如图7所示:图6网线从上门磁孔分线拉下来3.开孔尺寸：IOmm1.本表由施工单位填写，交底单位与接受交底单位各存一份。
