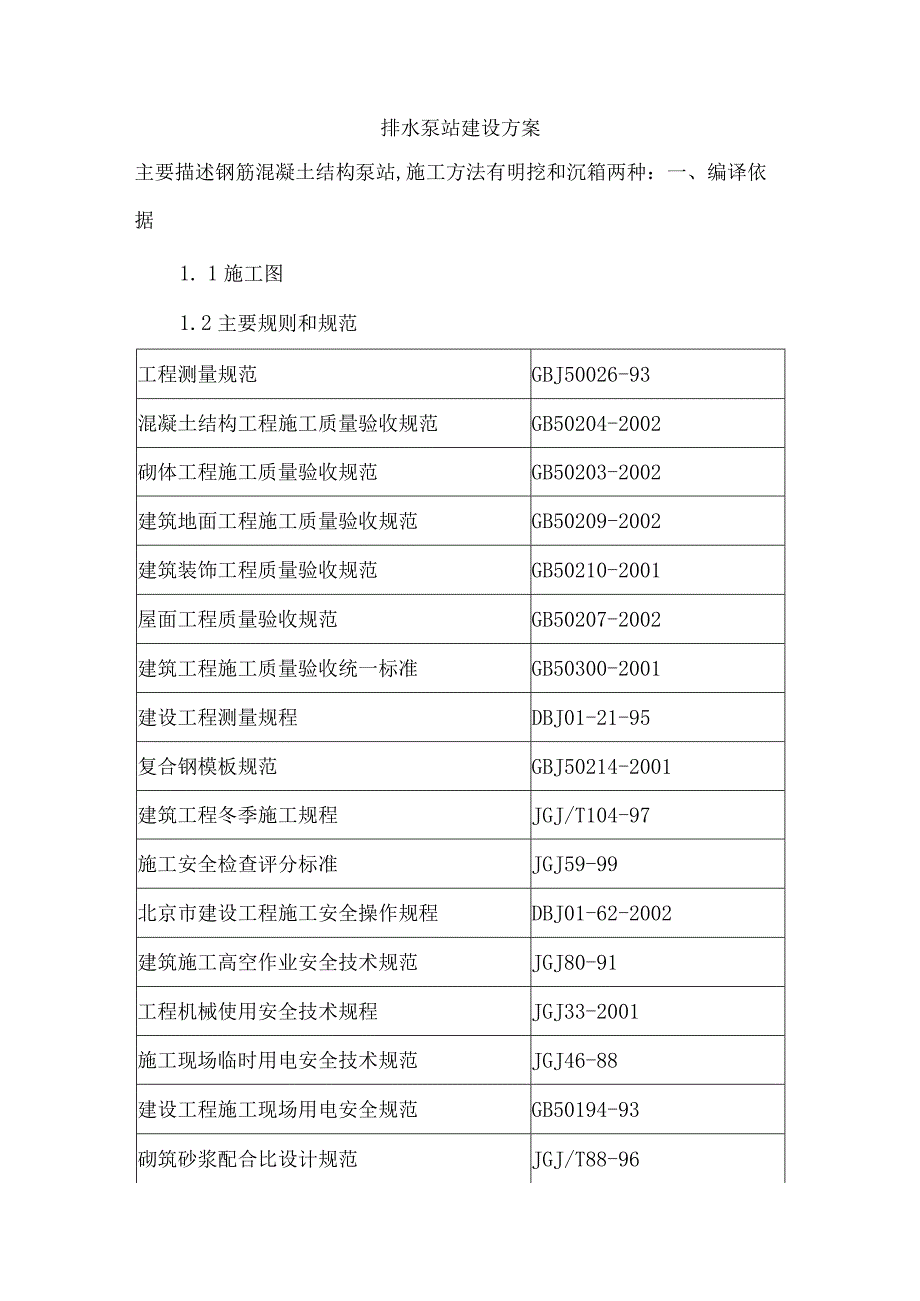

1、排水泵站建设方案主要描述钢筋混凝土结构泵站,施工方法有明挖和沉箱两种:一、编译依据1. 1施工图1.2主要规则和规范工程测量规范GBJ50026-93混凝土结构工程施工质量验收规范GB50204-2002砌体工程施工质量验收规范GB50203-2002建筑地面工程施工质量验收规范GB50209-2002建筑装饰工程质量验收规范GB50210-2001屋面工程质量验收规范GB50207-2002建筑工程施工质量验收统一标准GB50300-2001建设工程测量规程DBJ01-21-95复合钢模板规范GBJ50214-2001建筑工程冬季施工规程JGJ/T104-97施工安全检查评分标准JGJ59-

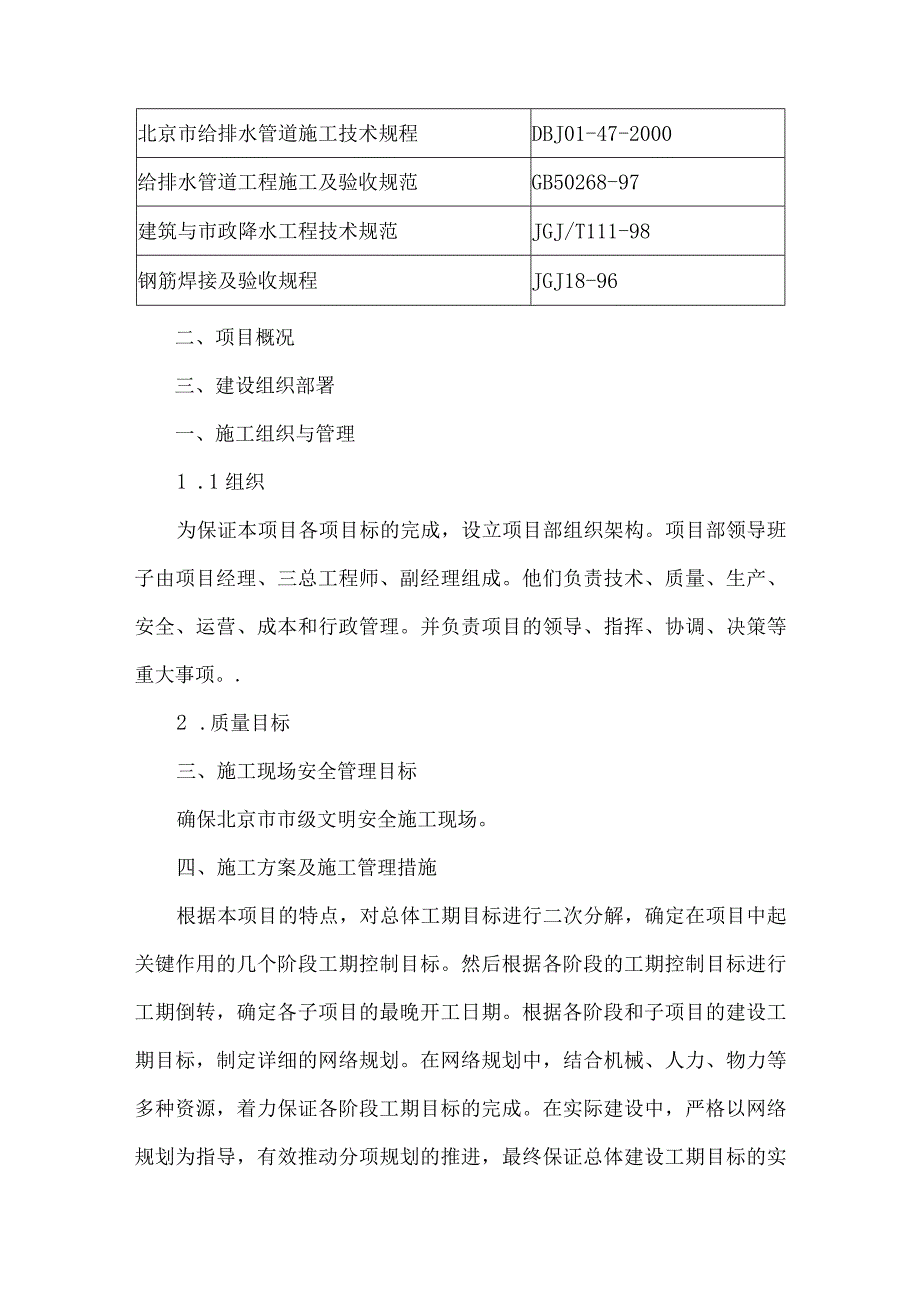

2、99北京市建设工程施工安全操作规程DBJ01-62-2002建筑施工高空作业安全技术规范JGJ80-91工程机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-88建设工程施工现场用电安全规范GB50194-93砌筑砂浆配合比设计规范JGJ/T88-96北京市给排水管道施工技术规程DBJ01-47-2000给排水管道工程施工及验收规范GB50268-97建筑与市政降水工程技术规范JGJ/T111-98钢筋焊接及验收规程JGJ18-96二、项目概况三、建设组织部署一、施工组织与管理1 .1组织为保证本项目各项目标的完成,设立项目部组织架构。项目部领导班子由项目经理、三
3、总工程师、副经理组成。他们负责技术、质量、生产、安全、运营、成本和行政管理。并负责项目的领导、指挥、协调、决策等重大事项。.2 .质量目标三、施工现场安全管理目标确保北京市市级文明安全施工现场。四、施工方案及施工管理措施根据本项目的特点,对总体工期目标进行二次分解,确定在项目中起关键作用的几个阶段工期控制目标。然后根据各阶段的工期控制目标进行工期倒转,确定各子项目的最晚开工日期。根据各阶段和子项目的建设工期目标,制定详细的网络规划。在网络规划中,结合机械、人力、物力等多种资源,着力保证各阶段工期目标的完成。在实际建设中,严格以网络规划为指导,有效推动分项规划的推进,最终保证总体建设工期目标的实

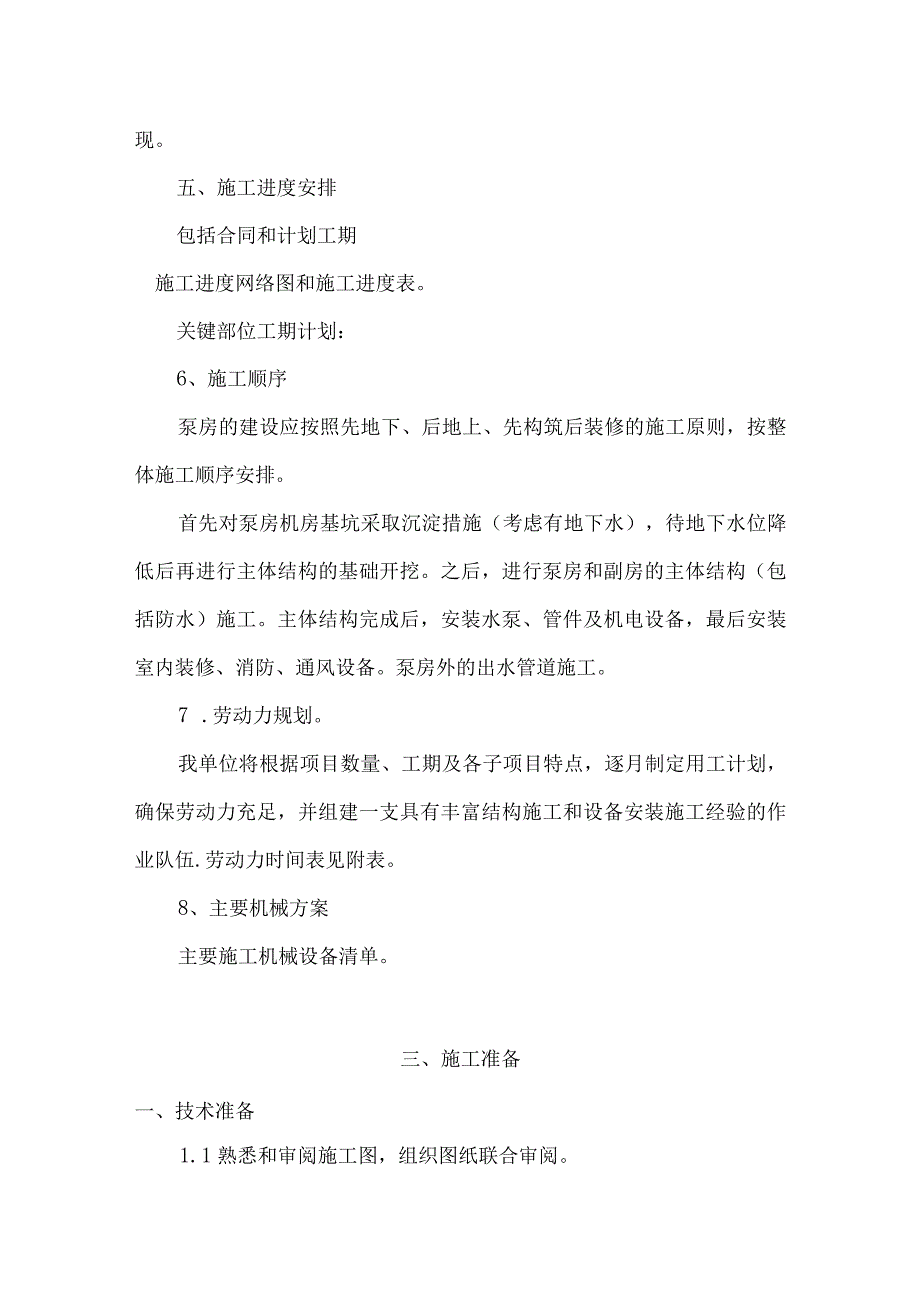

4、现。五、施工进度安排包括合同和计划工期施工进度网络图和施工进度表。关键部位工期计划:6、施工顺序泵房的建设应按照先地下、后地上、先构筑后装修的施工原则,按整体施工顺序安排。首先对泵房机房基坑采取沉淀措施(考虑有地下水),待地下水位降低后再进行主体结构的基础开挖。之后,进行泵房和副房的主体结构(包括防水)施工。主体结构完成后,安装水泵、管件及机电设备,最后安装室内装修、消防、通风设备。泵房外的出水管道施工。7 .劳动力规划。我单位将根据项目数量、工期及各子项目特点,逐月制定用工计划,确保劳动力充足,并组建一支具有丰富结构施工和设备安装施工经验的作业队伍.劳动力时间表见附表。8、主要机械方案主要施
5、工机械设备清单。三、施工准备一、技术准备1.1熟悉和审阅施工图,组织图纸联合审阅。1.2编制与本项目相关的法规、规范和图册。根据施工图,编制与工程有关的规范、规程及相关图册,分发给项目管理部相关人员。1.3 根据施工单位提供的标杆标杆高程和坐标位置,测量员应做好工程控制网桩的测量和定位,同时做好封闭重新测量定位桩,做好保护标记。1.4 工程技术人员应认真了解地下管网及周边环境,明确其具体位置和深度。1. 5配备测试和检测设备开工后7天内,现场建立独立、标准的现场实验室,水电齐全,规模满足业主和监理要求,检测仪器设备齐全,具有相应资质的专职测试人员。本项目现场试验。实验室配备检测仪器、检测设备,
6、由我单位检测检测中心指导检测工作,并得到业主指定的政府监管部门的认可,并在监理工程师的指导和监督下工作。开工前,向监理工程师提交见证抽样检验项目和数量控制清单及见证抽样计划,作为见证抽样检验的控制依据。1.6技术工作计划1.6.1 根据项目特点,经过详细的技术论证,按时编制细致合理的施工方案,技术交底及时、准确、有针对性。1 .6.2施工材料试验工作计划根据项目情况,及时计算各种施工材料(主要原材料、成品、半成品)的消耗量,按相关标准和规范进行试验工作,编制施工试验计划前施工,并按照施工试验计划做好。测试(包括见证抽样)。2.现场准备2.1 现场物流组织原则和措施现场后勤、施工人员生活基地、混
7、凝土和材料运输路线等组织措施是否合理细致,将直接影响工程的顺利进行。为此,我公司针对项目施工中的上述问题提出替代方案,并尽可能考虑周边各种因素对施工的影响,确保施工有序、高效。2. 1.1混凝土应为商品混凝土。2 .1.2周转材料我公司拥有资源租赁基地,有脚手架、模板、各种大、中、小型机械等,资源比较丰富,方便本项目施工时调用。2.2现场临时用水计划根据施工现场及相关临时用水要求,参照相应的施工规范,制定本临时用水设计方案。本方案包括临时消火栓供水系统、生活、施工、生产供水系统和现场临时排水系统排水井作为本项目施工和消防用水源,生活用水接入当地市政供水管道。3、协调异地工作,营造良好环境3 .
8、1制约和影响施工生产的因素有很多,内部和外部的,尤其是场外协调工作非常重要,项目工程部将设立专人联系和协调外部工作。4 .2走访当地街道、居委会,按照北京市和市建委有关规定征求街道、居委会意见,合理调整和安排现场施工方案,确保居民不受影响。5 .3与消防部门、环保部门、当地派出所取得联系,做好各类现场认证工作,使建设进入法制化、合理化轨道.6 .4积极协调建设单位、设计单位、监理单位和质监部门的关系,及时解决工程中的各种问题。4、施工中的沟通现场管理人员配备对讲机,及时就现场发生的各种事情进行沟通协调。5.在职培训5.1管理培训做好施工管理人员的在职培训,确保其掌握施工技术和操作方法,考核合格
9、后方可上岗。集中培训工程技术人员学习新规范、新法律法规。5.2劳动者培训进场前对劳务队伍全体人员进行安全、文明施工和管理宣传动员。对特殊工种进行集中培训,考核合格,持证上岗。施工前向各专业团队提供技术和质量信息交底。四、施工方法及施工方案根据图纸设计,本工程施工步骤为先下后上,先进行泵房下部结构施工。泵房下部结构采用防水混凝土,因此混凝土浇筑是泵房结构施工的关键。泵房下部结构施工完成后,进行泵房上部结构和辅机房施工,再进行泵房和辅机房装修施工。.穿插管道施工及通风设备安装。泵站结构施工完成后,将进行室外工程。主要施工方法及施工方案如下。1 .施工测量和布局项目管理部勘察组与业主、勘察设计单位对
10、接桩后,应做好桩位(包括电线点、标杆点等)的复测和加密工作。确定线路位置后,根据场地实际情况,在场地表面设置标高和位置控制桩。桩位设置在周边永久性建筑物上,所有控制桩均由专业测量员保护,每月定期检查和审查一次,使用前检查。根据导线的控制点和加密的导线点,利用全站仪根据设计图纸给出的对齐关系和参数,按照极坐标法对各个控制点进行测量和设计,满足施工需要民意调查。开工前、进场后,在监理工程师的协调下,组织测量人员对相邻合同段连接处的标杆和坐标控制点进行封闭测量,统一调整控制标高和内容范围内的坐标偏差。范围内。施工过程中,每三个月对合同段标杆点和坐标控制点进行一次检测,检测结果报驻场监理工程师审核。每
11、条测量记录都收集整理,装订成册;各分项、分部、单位工程竣工,及时竣工计量,做好记录。2、海沟降水以管井降水为例2 .1建设布局根据施工现场地下水埋藏情况、基坑开挖深度和勘察院勘察报告建议,采用管井点排水方案,即布置一定数量的管井基沟周边减少地下水,满足施工降水要求。根据泵站的施工进度,在需要开槽的断面前一步进行降水。开槽前应提前7天进行钻孔和排水。之后,随时观察水位的下降情况。静水位开始稳步下降至槽底12米处,方可组织土方机械进入现场。小于1米。2. 2排水井施工2.2 .Io施工过程井点测量定位一钻机就位一钻孔一滤水井管一填充滤料一空压机清洗一安装潜水泵抽水2.3 .2o主要技术要求(1)管
12、井成孔方法采用旋挖钻机成孔。井位、井径、深度、井筒必须符合设计要求,孔深大于设计深度05mO(2)旋挖钻机打孔,放井管前清孔(水回浆),泥浆比重不大于1.15gcm3O(3)脱水井全长采用无砂混凝土过滤管,接头用铁丝和竹签固定,喷嘴距地面0.3-0.5mo(4)填充圆形砾石滤料,粒径2-7mm,满足级配要求,杂质含量不大于3%,不内容机械填充,防止分层和不均匀冲击井管,砾石从底部填充到底部。井口向下约LOm,上部用粘土密封。(5)安装水泵前,按规定清井,用压缩空气清井至水清沙沙。下完井管注满滤料后4小时内进行清井,注意补充滤料,最后封孔。(6)安装水泵前,应对水泵本身及控制系统进行全面检查。上
13、部应与井管口固定牢固。(7)正式抽水前,进行单井抽水试验,预测脱水效果。如效果不理想,可加设排水井或其他措施,确保满足基础施工要求。(8)降水合作期间,必须按要求定期测量观测井内的动态水位和静态水位,每天至少两次,并记录。井点在使用时,对基坑周边的井点采用全部抽水方式,将水位控制在要求的范围内,保证基坑对称,同时抽水。(9)抽水通过管道收集在沉淀池中,然后排放到指定的排污点。3. 土方工程4. 1土方开挖1)首先由测量员放出开槽的上线。既有地下管线经过的路段,应先进行地下管线勘察。人工挖掘基坑以确定现有地下管道的位置和标高。只有在与新管道不冲突的情况下才能进行开槽施工。管沟底部开挖宽度计算如下
14、:B=D1+2(bl+b2+b3)在公式B一一结构沟槽底部开挖宽度(mm);Dl结构外缘宽度(mm);bl结构一侧工作面的宽度,均取50Omm;b2结构一侧支撑的厚度,取30Omm;b3采用明渠降水时,在进水沟两侧设置明排水沟,根据水流大小,取500700mm。1) 采用机械开沟和人工开沟。基坑开挖由北向南、由西向东进行。土方车辆是从东南坡道出土的。基槽内坡道处的土由挖掘机在坡道上挖掘。2) 测量员和铲子盯着凹槽。随时测量槽底标高和槽底宽度。要求槽底不能过挖,留15Cm人工拆除至原土。3) 人工清扫坡面,每次开挖深度为11.5米,然后支护坡面。支撑完成后,进行下一步。东南侧边坡(出水管槽及开挖
