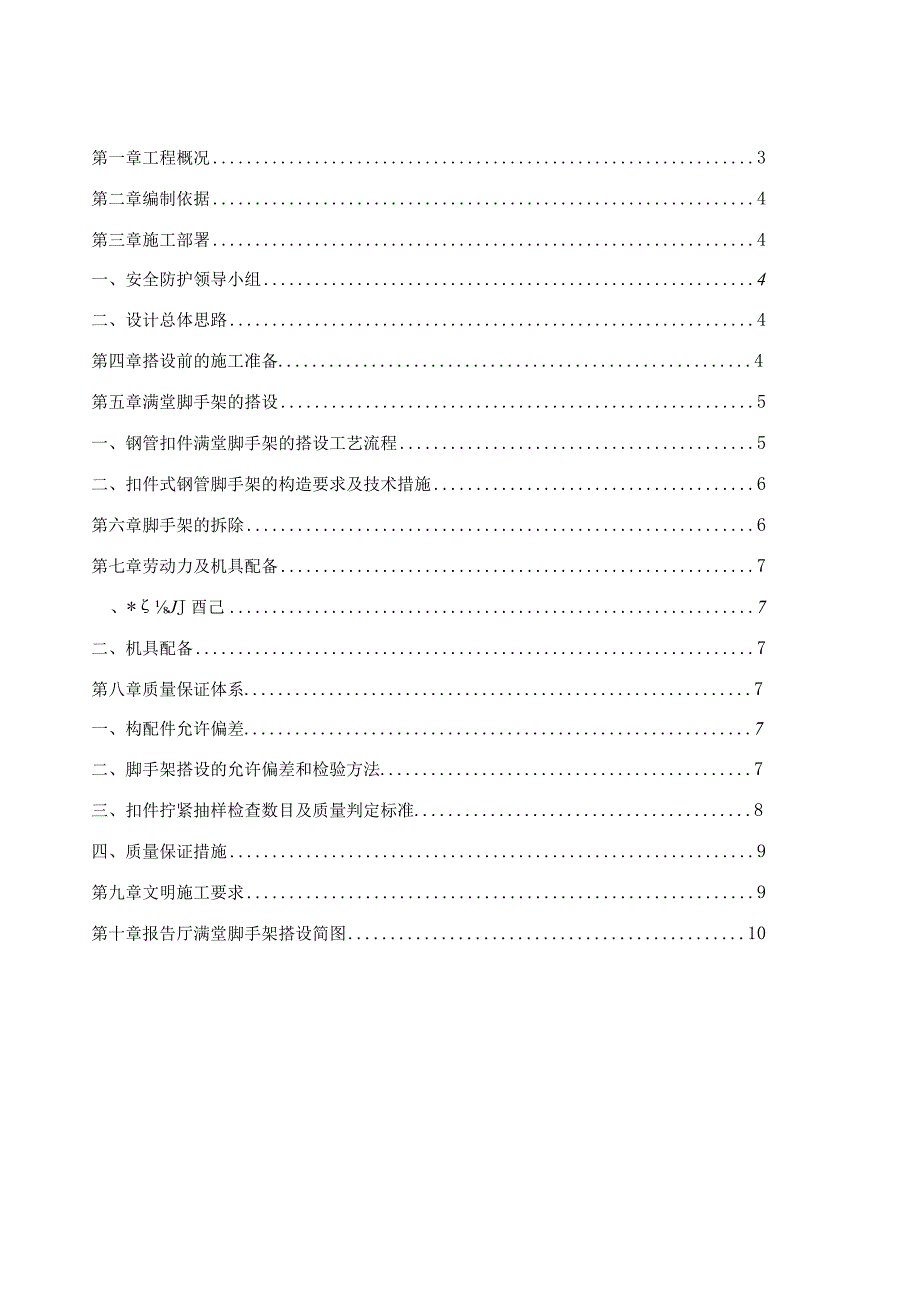

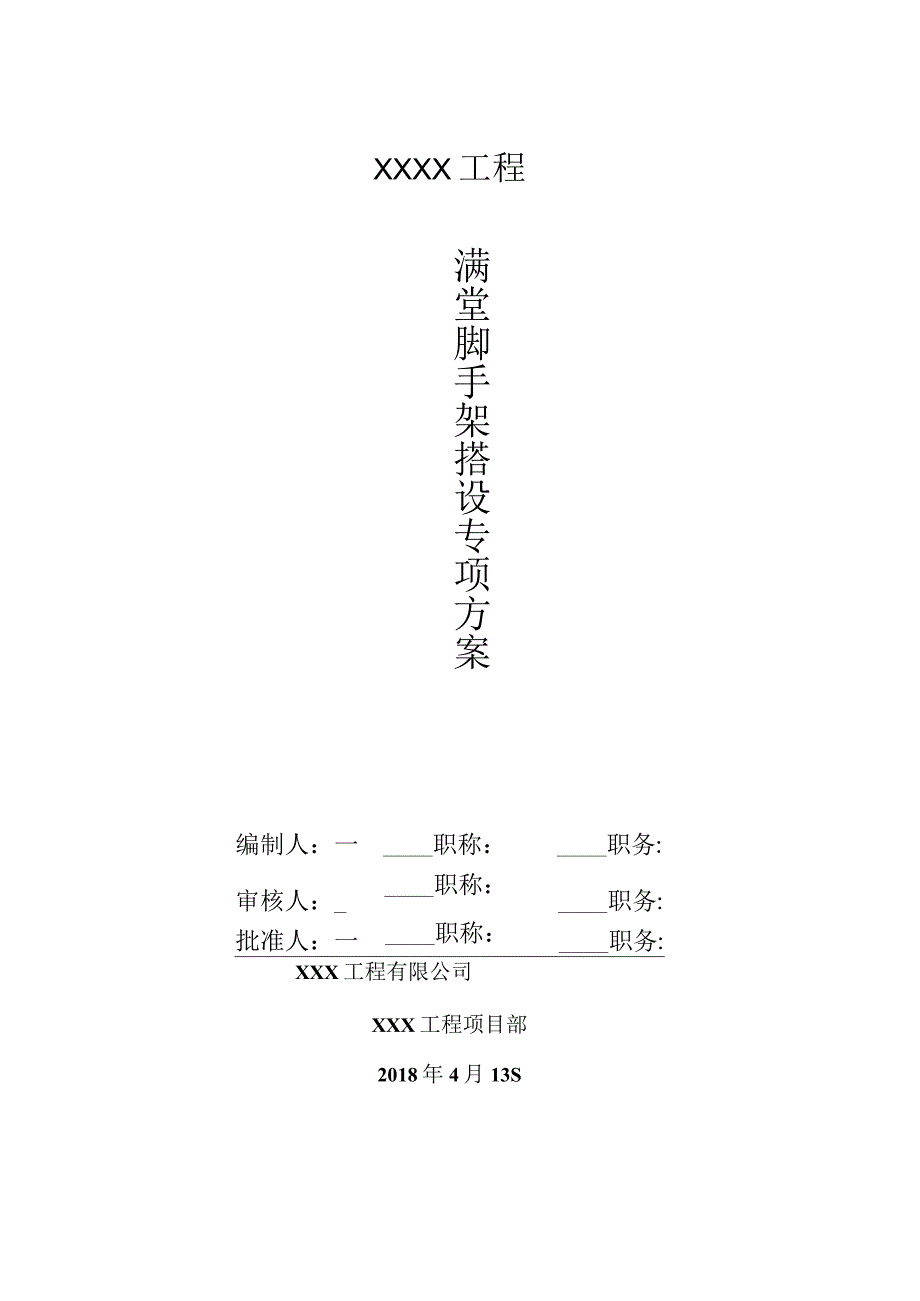

1、XXXX工程满堂脚手架搭设专项方案编制人：一职称：职务:审核人：_职称：职务:批准人：一职称：职务:XXX工程有限公司XXX工程项目部2018年4月13S第一章工程概况3第二章编制依据4第三章施工部署4一、安全防护领导小组4二、设计总体思路4第四章搭设前的施工准备4第五章满堂脚手架的搭设5一、钢管扣件满堂脚手架的搭设工艺流程5二、扣件式钢管脚手架的构造要求及技术措施6第六章脚手架的拆除6第七章劳动力及机具配备7、*JJ酉己7二、机具配备7第八章质量保证体系7一、构配件允许偏差7二、脚手架搭设的允许偏差和检验方法7三、扣件拧紧抽样检查数目及质量判定标准8四、质量保证措施9第九章文明施工要求9第十

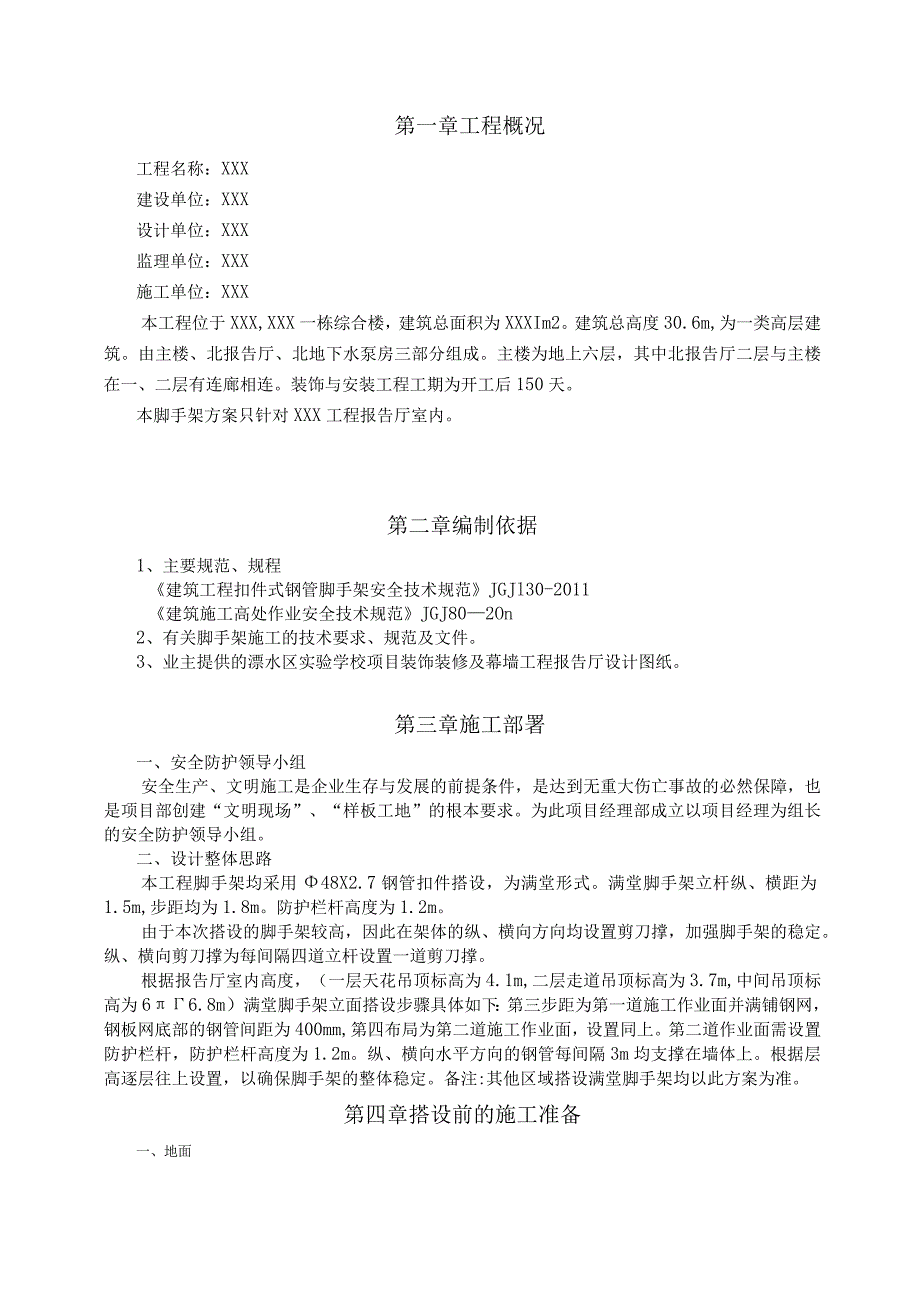

2、章报告厅满堂脚手架搭设简图10第一章工程概况工程名称：XXX建设单位：XXX设计单位：XXX监理单位：XXX施工单位：XXX本工程位于XXX,XXX一栋综合楼，建筑总面积为XXXIm2。建筑总高度30.6m,为一类高层建筑。由主楼、北报告厅、北地下水泵房三部分组成。主楼为地上六层，其中北报告厅二层与主楼在一、二层有连廊相连。装饰与安装工程工期为开工后150天。本脚手架方案只针对XXX工程报告厅室内。第二章编制依据1、主要规范、规程建筑工程扣件式钢管脚手架安全技术规范JGJl30-2011建筑施工高处作业安全技术规范JGJ802On2、有关脚手架施工的技术要求、规范及文件。3、业主提供的漂水区实
3、验学校项目装饰装修及幕墙工程报告厅设计图纸。第三章施工部署一、安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是项目部创建“文明现场”、“样板工地”的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组。二、设计整体思路本工程脚手架均采用48X2.7钢管扣件搭设，为满堂形式。满堂脚手架立杆纵、横距为1.5m,步距均为1.8m。防护栏杆高度为1.2m。由于本次搭设的脚手架较高，因此在架体的纵、横向方向均设置剪刀撑，加强脚手架的稳定。纵、横向剪刀撑为每间隔四道立杆设置一道剪刀撑。根据报告厅室内高度，（一层天花吊顶标高为4.1m,二层走道吊顶
4、标高为3.7m,中间吊顶标高为66.8m）满堂脚手架立面搭设步骤具体如下：第三步距为第一道施工作业面并满铺钢网，钢板网底部的钢管间距为400mm,第四布局为第二道施工作业面，设置同上。第二道作业面需设置防护栏杆，防护栏杆高度为1.2m。纵、横向水平方向的钢管每间隔3m均支撑在墙体上。根据层高逐层往上设置，以确保脚手架的整体稳定。备注:其他区域搭设满堂脚手架均以此方案为准。第四章搭设前的施工准备一、地面现场清理，确保脚手架搭设范围内无障碍物，场地无积水，脚手架平台己具备作业条件。二、材料1、采用外径48亳米、壁厚2.7亳米的钢管，其材质应符合GB700-793号钢的技术条件。2、钢管、扣件等材料
5、进场发现有脆裂、变形、滑丝等现象者禁止使用。3、钢管、扣件、螺栓等零配件，必须规格统一，材质优良，并应有出厂证明书。三、施工人员设专业质量检查员负责脚手架搭设的具体操作和安全管理材料由材料员负责购买，架子工均经过上岗培训获得上岗操作证书，持证上岗。四、交底对脚手架搭设施工人员在上岗前进行施工交底，并作安全教育培训，对相关操作人员必须持证上岗。第五章满堂脚手架搭设一、钢管扣件满堂脚手架的搭设工艺流程测量放线一竖立管并同时安装扫地杆一搭设水平杆一搭设剪刀撑f铺脚手板f搭挡脚板和栏杆二、扣件式钢管脚手架的构造要求和及全技术条件1、总安全系数（按允许应力计算）不小于3；2、横杆的允许挠度不大于杆长的1
6、/150；3、立杆的垂直偏差不大于立杆全长的1/200；4、脚手架搭设标准：横平竖直，连接牢固，底脚着实，支撑挺直，通畅平坦，安全设施齐全、牢固。脚手架主要受力杆件，如立杆、横杆和剪力撑等，在同一建筑立面必须使用同一材质的材料。6、脚手架的搭设顺序为：现场材料料及整理,立杆一扫地杆一横杆一剪刀撑一钢网一满铺El级木工板一栏杆。每根立杆铺设时应准确的放在定位线上。立杆搭设应满足下列要求a.立杆各向间距按照计算结果确定，并实施。b.立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔
7、一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的l3o搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于IOommoc.立杆搭设时应符合下列规定：严禁将外径48mm与其他型号的钢管混合使用；相邻立杆的对接扣件不得在同一高度内，错开距离应符合对接、搭接规定；脚手架底部必须设置横向扫地杆。扫地杆应采用直角扣件固定在距底座上皮不大于20Omnl处的立杆上。纵向、横向水平杆的构造应符合下列要求：a.水平杆的长度不宜小于3跨；b.横向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接要求应符合下列规定：对接扣件
8、应交错布置：两根相邻水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的l3o搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。脚手架满铺钢网时,钢网四角应用18号铅丝扎牢，施工操作上靠墙面部位应铺脚手板，脚手板离墙面不得大于20厘米，其端头应伸出搁置点横楞1020厘米，并应重叠搁置，没有重叠处应用铅丝将脚手板与搁置点绑牢。防护栏杆应搭设在外立杆内侧，上栏杆上皮高度应为1.2m,中栏杆应居中设置。架体每组剪力撑跨越立杆根数约5根。剪刀撑斜杆应与立杆和伸出
9、的横向水平杆进行连接；剪刀撑斜杆的接长均采用搭接，搭接要求同立杆搭接规定。剪刀撑斜杆应用旋转扣件固定在与之相交的水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不宜大于150mmo剪刀撑应随立杆、纵、横向水平杆等同步搭设。脚手架搭设完工，应由工程队负责组织专业人员检查验收合格后方可使用。在工程施工过程中应有人管理，负责检查、保修工作。脚手架上控制施工荷载值不大于1.5KNm2o7、脚手板脚手板采钢网铺设，在操作层四周应设置防护栏杆。脚手板设置在三根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝箍绕23圈固定。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不大于1
10、5cm。避免出现探头及空挡现象。8、防护设施因我施工方搭设的满堂脚手架主要针对室内，因此我方根据搭设总高度按照规范在第一道操作面满铺钢网，同时在第一道作业面层底部张拉密目安全网防止坠落。密目网采用L8X6.Om的规格，用风绳绑扎在模杆外立杆里侧。作业层外围设防护栏杆。9、脚手架搭设的要求严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；确保立杆的垂直偏差和横杆的水平偏差小于扣件架规范的要求；确保每个扣件和钢管的质量是满足要求的，每个扣件的拧紧力矩都要控制在45-60N.m,钢管不能选用已经发生变形的。第六章脚手架的拆除1、拆除脚手架前的准备工作：全面检查脚手架，重点检查扣件
11、连接固定、支撑体系等是否符合安全要求；根据检查结果及现场情况编制拆除方案并经有并部门批准；进行技术交底；根据拆除现场的情况，设围栏或警戒标志，并有专人看守；清除脚手架中留存的材料、电线等杂物。2、拆除架子的工作地区，严禁非操作人员进入。3、拆架前，应有现场施工负责人批准手续，拆架子时必须有专人指挥，做到上下呼应，动作协调。4、拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆纵横向大横杆、立杆等（一般的拆除顺序为安全网一栏杆一脚手板一剪刀撑一横向大横杆一纵向大横杆一立杆）。5、不准分立而拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再
12、拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件,然后托住中间，再解端头扣。所有连墙杆必须随脚手架拆除同步下降，严禁先拆连墙件再除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙连加固。6、当脚手架拆至下部最后一根长钢管的高度（约6.5m）时，应先在适当位置搭临时势撑加固，后拆连墙件。7、拆除的脚手架部件应及时运至地面，严禁从空中抛掷。8、运至地面的脚手架部件，应及时清理、保养。根据需要涂刷防锈油漆，并按品种、规格入库堆放。第七章劳动力及机具配备一、劳动力配备工种人数任务架子工6负责架子搭设及拆除测量放线工1负责脚手架垂直度控制二、机具配备名称数量备注架子扳手10把架子工
13、搭设和拆除架子用力矩扳手1把检查架子扣件拧紧力度是否达到要求倒链1把调整架子水平弯曲度第八章质量保证体系一、满堂脚手架分项工程质量检验标准立杆纵距允许偏差30mm;横距允许偏差20mm;步距允许偏差20mm满堂脚手架立杆应竖直设置，2m高度的垂直允许偏差为IOmIn。二、扣件质量检验标准安装后的扣件螺栓拧紧扭力应采用扭力扳手检查，扣件螺栓拧紧扭力矩不应小于40N.m,且不应大于65N.mo抽样方法应按随机分布原则进行。抽样检查数目与质量判定标准应按下表的规定确定。不合格的必须重新拧紧，直至合格为止。项次检查项目安装扣件数量（个）抽检数量（个）允许的不合格数1连接立杆与纵（横）向水平杆或剪刀撑的
14、扣件；接长立杆、纵向水平杆或剪刀撑的扣件519091150151280281500501200120320058132032500112352连接横向水平杆与纵向水平杆的扣件（非主节点处）519091150151280281-500501200120P320058132032501235710三、施工安全、文明施工措施1、安全教育安全教育分为一般性安全教育和安全技术交底两部分。一般性安全教育包括：全体职工进入施工现场前的入场教育，进入现场必须遵守“安全生产、六大纪律”；定期安全意识教育；新工人上岗教育；各工种结合培训的安全操作规程教育。安全技术交底有：每次安排生产任务的安全技术交底；每天的上岗
15、安全交底。落实安全生产责任制，强化安全检查。安全生产责任制度是建筑企业最基本的安全管理制度。建立并严格落实安全生产责任制，是搞好安全生产的最有效措施之一。明确企业各级管理人员、各职能机构及工作人员和岗位生产工人在安全生产方面应作的工作及应负的责任。脚手架施工应该建立以项目经理为主的管理班子，派专人、专职人员定期对脚手架进行检查。项目部的管理人员和专职安全员要根据自身工作特点和职责分工，严格执行定期安全检查制度，并经常进行不定期、随机的检查，对于发现的问题和事故隐患，要按照“定人、定时间、定措施”的原则进行及时整改，并进行复查，消除事故隐患，防止职工伤亡事故的发生。施工前作好安全教育及交底工作，提高作业人员安全意识，增强自我保护能力，避免杜绝冒险违章作业。尤其是农民工的培训教育，掌握安全知识，提高职工搞好
