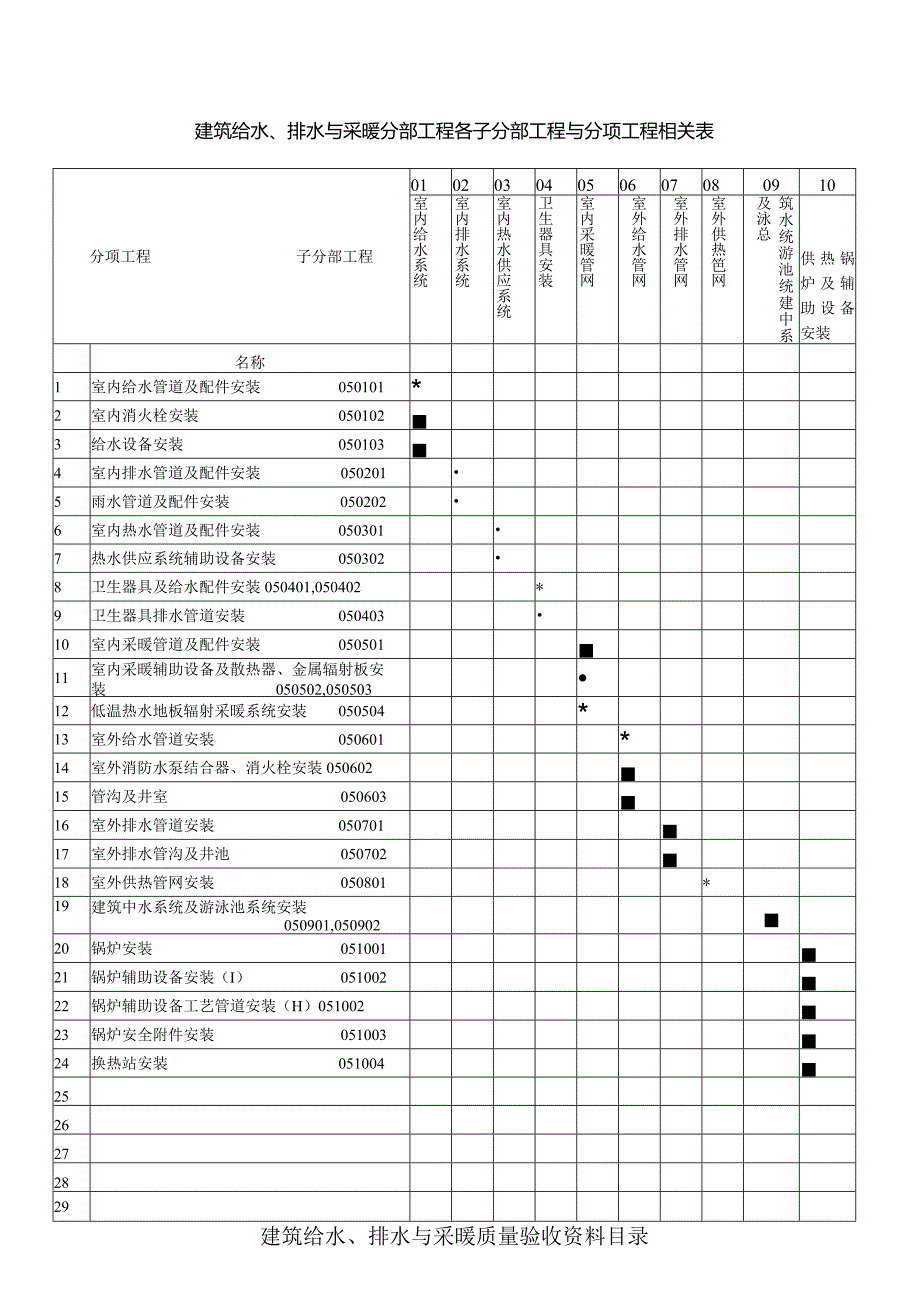

1、建筑给水、排水与采暖分部工程各子分部工程与分项工程相关表分项工程子分部工程01020304050607080910室内给水系统室内排水系统室内热水供应系统卫生器具安装室内采暖管网室外给水管网室外排水管网室外供热笆网筑水统游池统建中系及泳总供热锅炉及辅助设备安装名称1室内给水管道及配件安装050101*2室内消火栓安装0501023给水设备安装0501034室内排水管道及配件安装0502015雨水管道及配件安装0502026室内热水管道及配件安装0503017热水供应系统辅助设备安装0503028卫生器具及给水配件安装050401,050402*9卫生器具排水管道安装05040310室内采暖管道
2、及配件安装05050111室内采暖辅助设备及散热器、金属辐射板安装050502,05050312低温热水地板辐射采暖系统安装050504*13室外给水管道安装050601*14室外消防水泵结合器、消火栓安装05060215管沟及井室05060316室外排水管道安装05070117室外排水管沟及井池05070218室外供热管网安装050801*19建筑中水系统及游泳池系统安装050901,05090220锅炉安装05100121锅炉辅助设备安装（I）05100222锅炉辅助设备工艺管道安装（H）05100223锅炉安全附件安装05100324换热站安装0510042526272829建筑给水、排

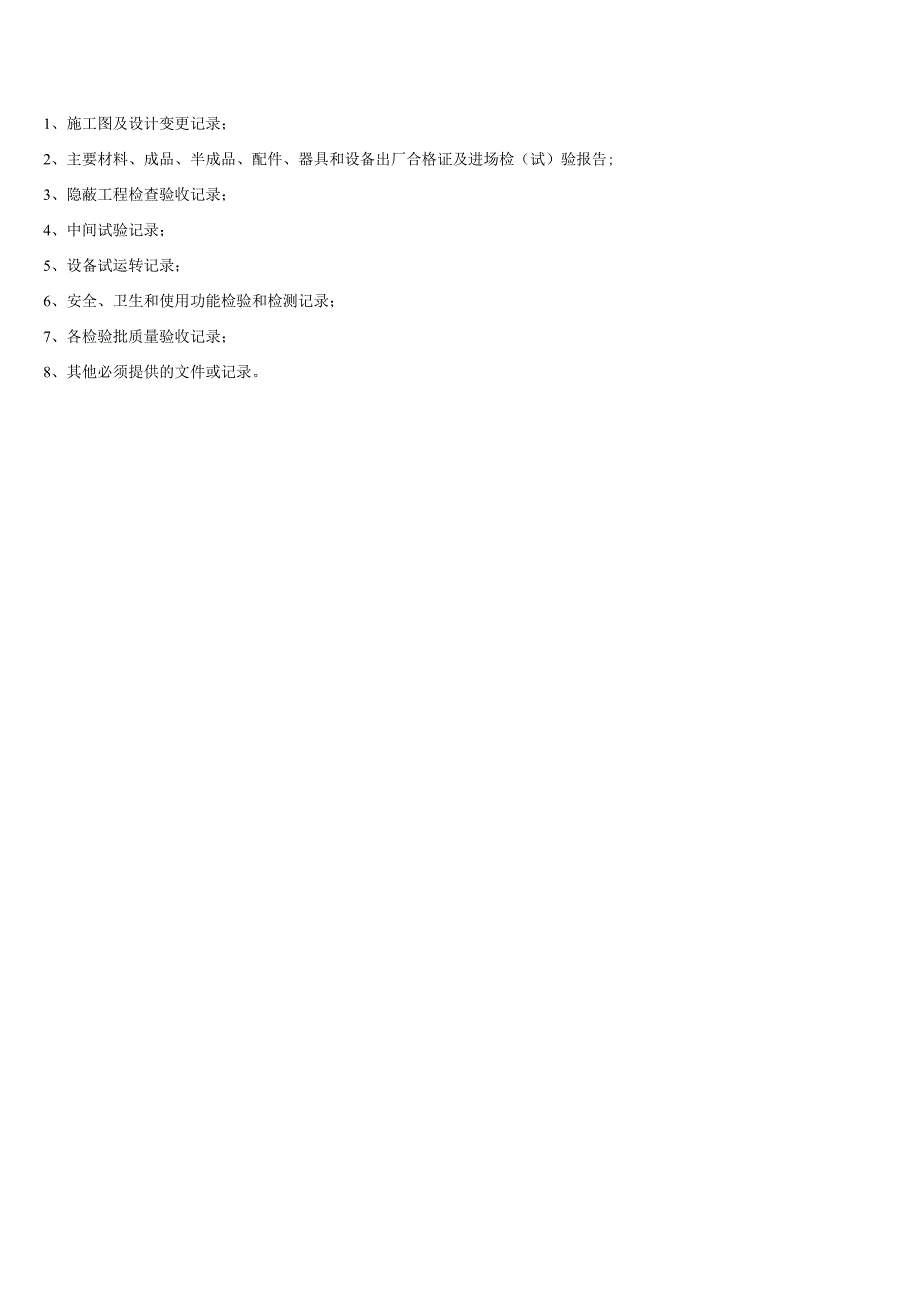

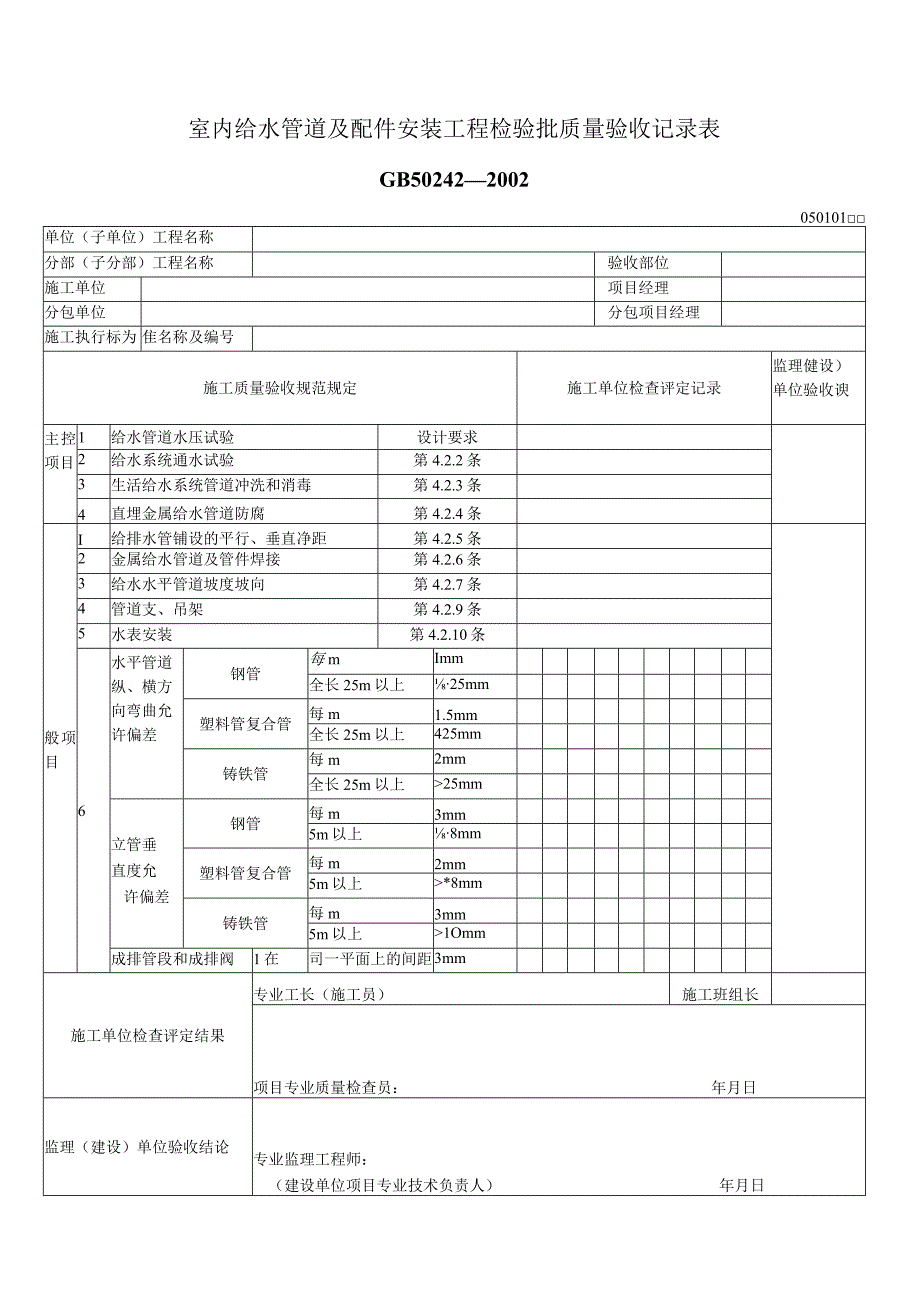

3、水与采暖质量验收资料目录1、施工图及设计变更记录；2、主要材料、成品、半成品、配件、器具和设备出厂合格证及进场检（试）验报告;3、隐蔽工程检查验收记录；4、中间试验记录；5、设备试运转记录；6、安全、卫生和使用功能检验和检测记录；7、各检验批质量验收记录；8、其他必须提供的文件或记录。室内给水管道及配件安装工程检验批质量验收记录表GB502422002050101单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标为隹名称及编号施工质量验收规范规定施工单位检查评定记录监理健设）单位验收谀主控项目1给水管道水压试验设计要求2给水系统通水试验第4.2.
4、2条3生活给水系统管道冲洗和消毒第4.2.3条4直埋金属给水管道防腐第4.2.4条般项目I给排水管铺设的平行、垂直净距第4.2.5条2金属给水管道及管件焊接第4.2.6条3给水水平管道坡度坡向第4.2.7条4管道支、吊架第4.2.9条5水表安装第4.2.10条6水平管道纵、横方向弯曲允许偏差钢管每mImm全长25m以上25mm塑料管复合管每m1.5mm全长25m以上425mm铸铁管每m2mm全长25m以上25mm立管垂直度允许偏差钢管每m3mm5m以上8mm塑料管复合管每m2mm5m以上*8mm铸铁管每m3mm5m以上1Omm成排管段和成排阀1在司一平面上的间距3mm施工单位检查评定结果专业工
5、长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日主控项目0501011、室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa,金属及复合管给水管道系统在试验压力下观测IOmin,压力降不应大于0.02MPa,然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压Ih,压力降不得超过005MPa,然后在工作压力的1.15倍状态下稳压2h,压力降不得超过0.03MPa,同时检查各连接处不得渗漏。检查试验记录。2、给水系统交付使用
6、前必须进行通水试验并做记录。观察和开启阀门、水嘴等放水检查。可全部系统或分区（段）进行。3、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家生活饮用水标准方法使用。检查检测报告。4、室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。观察或局部解剖检查。一般项目1、给水引入管与排水出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m,交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。全数尺量
7、检查。2、管道及管件焊接的焊缝表面质量应符合下列要求：（1）焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。（2）焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。观察检查。3、给水水平管道应有2%。一5%。的坡度，坡向泄水装置。水平尺和尺量检查。4、管道的支、吊架安装应平整牢固，其间距应符合本规范第3.3.8条、第3.3.9第、第3.3.10条的规定。观察、尺量及手板检查。5、水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为10-30mm;水表进水口
8、中心标高按设计要求，允许偏差为土IOmmo观察和尺量检查。6、给水管道和阀门安装的允许偏差。用水平尺、直尺、拉线和尺量检查。室内消火栓系统安装工程检验批质量验收记录表GB502422002050102单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录I飕建设）单位验收记录主控项目1室内消火栓试射试验设计要求般项目1室内消火栓水龙带在箱内安放第4.3.2条2栓口朝外，并不应安装在门轴侧栓口中心距地面1.1m允许偏差20mm阀门中心距箱侧面允许偏差14Omm距箱后内表面IOomm允许偏差5消火栓箱体
9、安装的垂直度允许偏差3施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日主控项目：0501021、室内消火栓系统安装完成后取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。按系统实地试射检查。一般项目：1、安装消火栓。水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。观察检查。2、箱式消火栓的安装应符合下列规定：（1）栓口应朝外，并不应安装在门轴侧。（2）栓口中心距地面为Llm,允许偏差20mm（3）阀门中心距箱侧面为140mm
10、,距箱后内表面为100mm允许偏差5mm。（4）消火栓箱体安装的垂直度允许偏差为3mm。观察和尺量检查。给水设备安装工程检验批质量验收记录表GB502422002050103单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1水泵基础设计要求2水泵试运转的轴承温升设计要求3敞口水箱黄水懒f唯闭水箱（罐）水压砌佥第4.4.3条般项目1水箱支架或底座安装第4.4.4条2水箱溢流管和泄放管安装第4.4.5条3立式水泵减展装置第4.4.6条4安装允许偏差静置设备坐标15mm标高5mm垂直度（每m）5mm离心式水泵立式垂直度（每m）0.1mm卧式水平度（每m）0.1mm瞬新忙度轴向帧斜（每m）0.8mm径向移位0.1mm5保温层允许偏差允许偏差厚度5+0.1-0.05表面平整度（mm）卷
