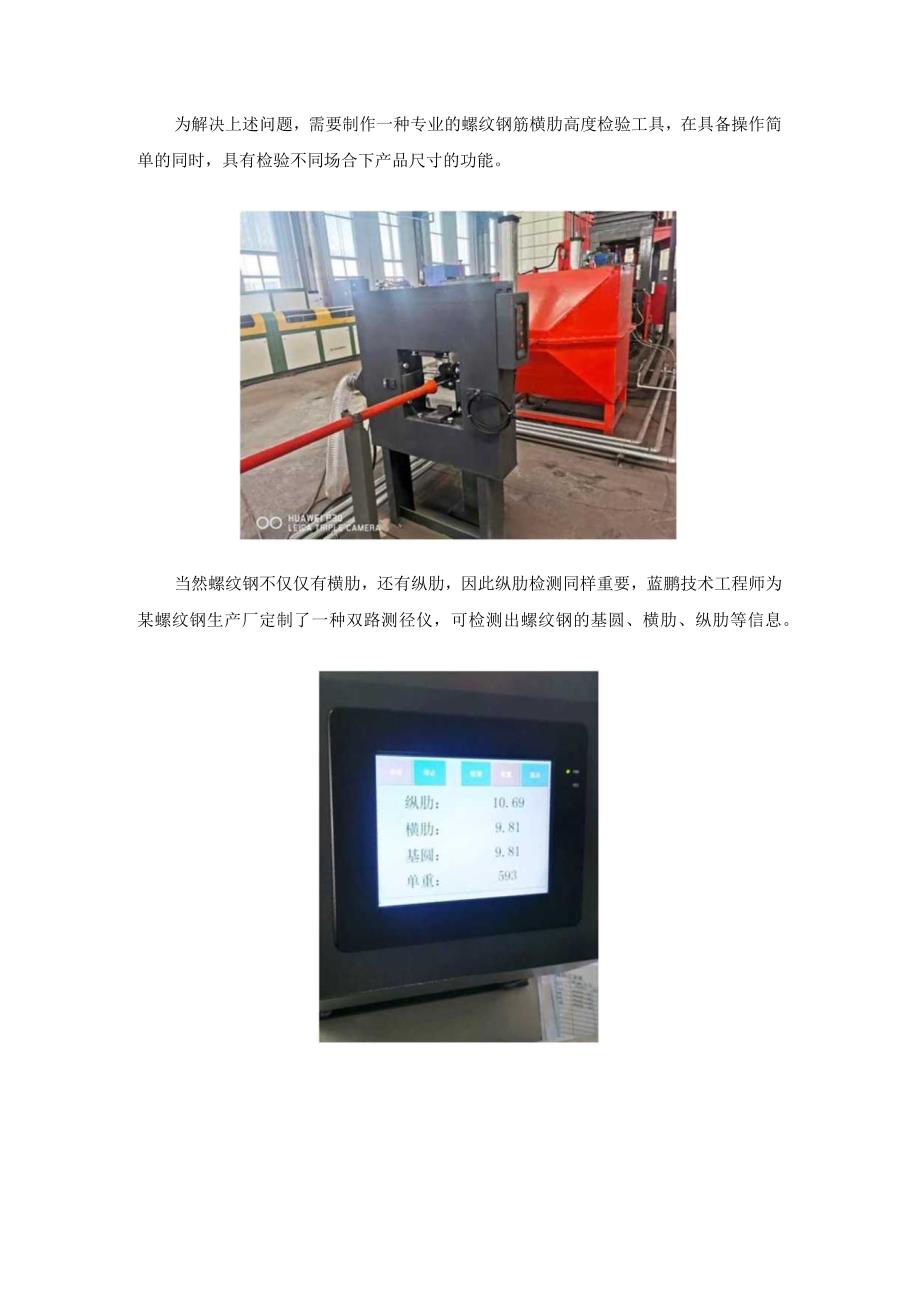

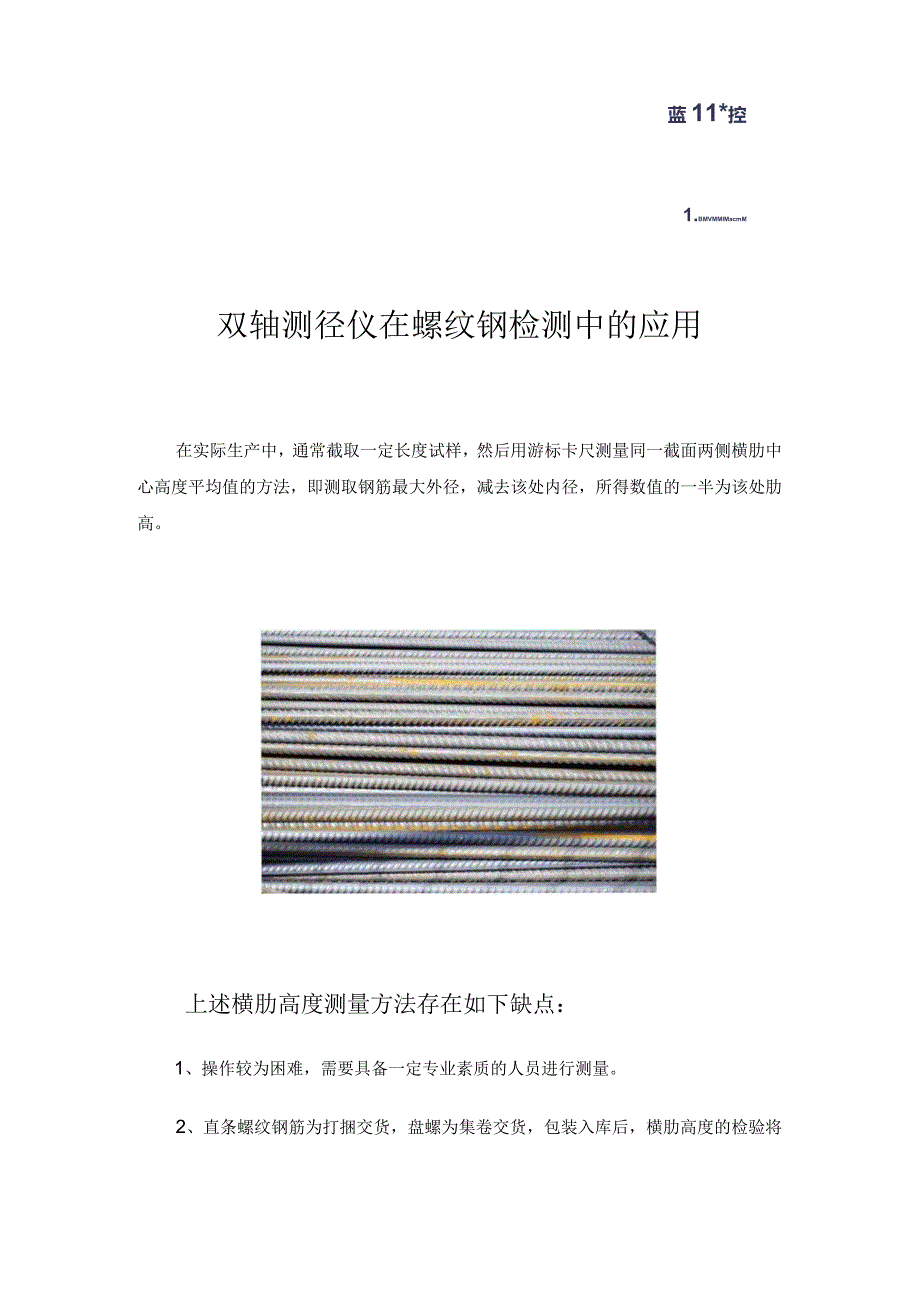

1、蓝11*控1.BMVMMIMacmM双轴测径仪在螺纹钢检测中的应用在实际生产中，通常截取一定长度试样，然后用游标卡尺测量同一截面两侧横肋中心高度平均值的方法，即测取钢筋最大外径，减去该处内径，所得数值的一半为该处肋高。上述横肋高度测量方法存在如下缺点：1、操作较为困难，需要具备一定专业素质的人员进行测量。2、直条螺纹钢筋为打捆交货，盘螺为集卷交货，包装入库后，横肋高度的检验将无法进行。为解决上述问题，需要制作一种专业的螺纹钢筋横肋高度检验工具，在具备操作简单的同时，具有检验不同场合下产品尺寸的功能。当然螺纹钢不仅仅有横肋，还有纵肋，因此纵肋检测同样重要，蓝鹏技术工程师为某螺纹钢生产厂定制了一种
2、双路测径仪，可检测出螺纹钢的基圆、横肋、纵肋等信息。安装位置双路测径仪主体上带有数码管显示功能，放置于测量现场。PC操作单元放置于无粉尘的环境中，与主设备用信号线连接，信号线可到200m。风机用风管与主设备连接,放置于有洁净空气的位置，以便为设备提供洁净风。冷却防尘系统的使用侧面吹扫方式缺点，一是会在镜片表面形成一定的负压，容易造成灰尘积累。二是镜片暴露在外界容易被钢材产生的火花烫伤，或被硬物撞碎。将吹扫方式改成竖直鸭嘴吹扫头，吹扫头与镜片保证密封，且方便拆卸擦拭镜片。风机清洁风从进风口进入，从出风口吹出可防止负压造成的灰尘堆积。同时鸭嘴吹扫头风嘴为加长风嘴，即可防止钢材撞碎镜片，又可防止火花进入烫伤镜片。技术参数1、测量范围：030mr;2、被测物直径：0.120mm;3、测量精度:0.02mm；4、测量频率：2000HzHz;5、设备液晶屏显示。6、数据显示：水平方向（X）均值、横肋（Y方向）、纵肋、基圆7、配备风机2台；8、设备外形无开口；9、支杆及底座：定制支杆和底座，中心高1米。
