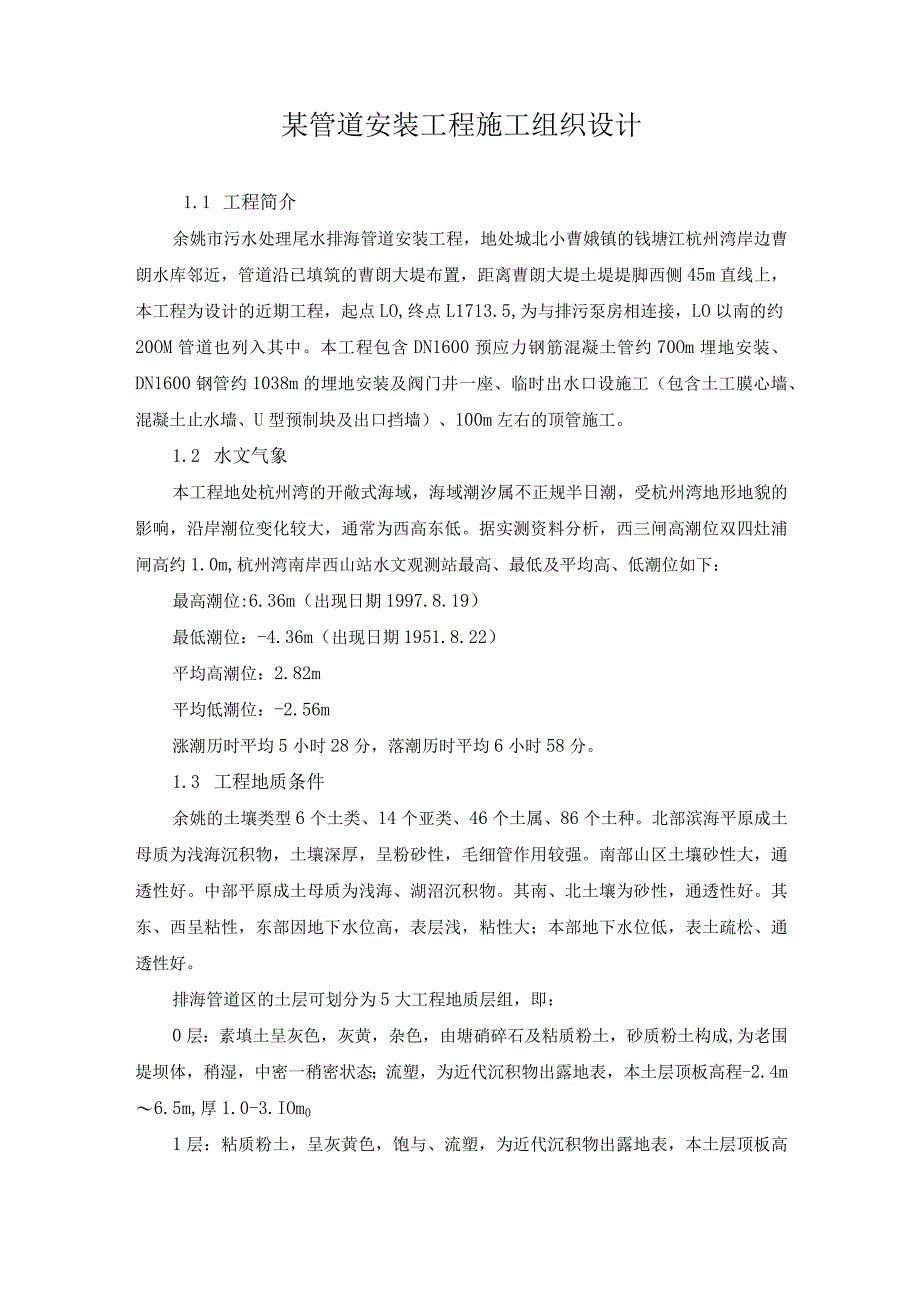

1、某管道安装工程施工组织设计1.1 工程简介余姚市污水处理尾水排海管道安装工程，地处城北小曹娥镇的钱塘江杭州湾岸边曹朗水库邻近，管道沿已填筑的曹朗大堤布置，距离曹朗大堤土堤堤脚西侧45m直线上，本工程为设计的近期工程，起点LO,终点L1713.5,为与排污泵房相连接，LO以南的约20OM管道也列入其中。本工程包含DN1600预应力钢筋混凝土管约70Om埋地安装、DN1600钢管约1038m的埋地安装及阀门井一座、临时出水口设施工（包含土工膜心墙、混凝土止水墙、U型预制块及出口挡墙）、100m左右的顶管施工。1.2 水文气象本工程地处杭州湾的开敞式海域，海域潮汐属不正规半日潮，受杭州湾地形地貌的影
2、响，沿岸潮位变化较大，通常为西高东低。据实测资料分析，西三闸高潮位双四灶浦闸高约1.0m,杭州湾南岸西山站水文观测站最高、最低及平均高、低潮位如下：最高潮位:6.36m（出现日期1997.8.19）最低潮位：-4.36m（出现日期1951.8.22）平均高潮位：2.82m平均低潮位：-2.56m涨潮历时平均5小时28分，落潮历时平均6小时58分。1.3 工程地质条件余姚的土壤类型6个土类、14个亚类、46个土属、86个土种。北部滨海平原成土母质为浅海沉积物，土壤深厚，呈粉砂性，毛细管作用较强。南部山区土壤砂性大，通透性好。中部平原成土母质为浅海、湖沼沉积物。其南、北土壤为砂性，通透性好。其东、

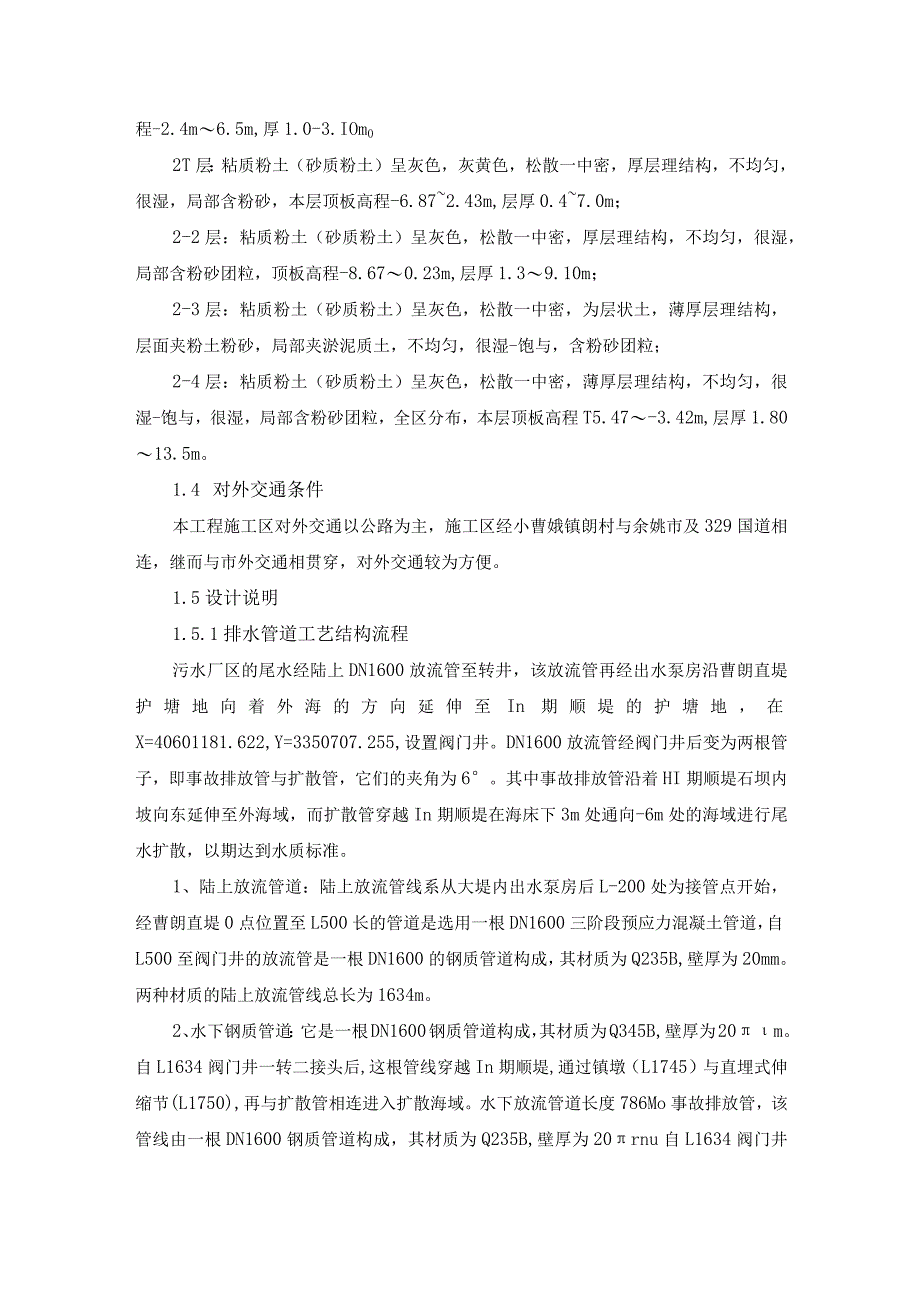

3、西呈粘性，东部因地下水位高，表层浅，粘性大；本部地下水位低，表土疏松、通透性好。排海管道区的土层可划分为5大工程地质层组，即：0层：素填土呈灰色，灰黄，杂色，由塘硝碎石及粘质粉土，砂质粉土构成,为老围堤坝体，稍湿，中密一稍密状态；流塑，为近代沉积物出露地表，本土层顶板高程-2.4m6.5m,厚1.0-3.IOm01层：粘质粉土，呈灰黄色，饱与、流塑，为近代沉积物出露地表，本土层顶板高程-2.4m6.5m,厚1.0-3.IOm02T层：粘质粉土（砂质粉土）呈灰色，灰黄色，松散一中密，厚层理结构，不均匀，很湿，局部含粉砂，本层顶板高程-6.872.43m,层厚0.47.0m；2-2层：粘质粉土（砂
4、质粉土）呈灰色，松散一中密，厚层理结构，不均匀，很湿，局部含粉砂团粒，顶板高程-8.670.23m,层厚1.39.10m；2-3层：粘质粉土（砂质粉土）呈灰色，松散一中密，为层状土，薄厚层理结构，层面夹粉土粉砂，局部夹淤泥质土，不均匀，很湿-饱与，含粉砂团粒；2-4层：粘质粉土（砂质粉土）呈灰色，松散一中密，薄厚层理结构，不均匀，很湿-饱与，很湿，局部含粉砂团粒，全区分布，本层顶板高程T5.47-3.42m,层厚1.8013.5m。1.4 对外交通条件本工程施工区对外交通以公路为主，施工区经小曹娥镇朗村与余姚市及329国道相连，继而与市外交通相贯穿，对外交通较为方便。1.5设计说明1.5.1排
5、水管道工艺结构流程污水厂区的尾水经陆上DN1600放流管至转井，该放流管再经出水泵房沿曹朗直堤护塘地向着外海的方向延伸至In期顺堤的护塘地，在X=40601181.622,Y=3350707.255,设置阀门井。DN1600放流管经阀门井后变为两根管子，即事故排放管与扩散管，它们的夹角为6。其中事故排放管沿着HI期顺堤石坝内坡向东延伸至外海域，而扩散管穿越In期顺堤在海床下3m处通向-6m处的海域进行尾水扩散，以期达到水质标准。1、陆上放流管道：陆上放流管线系从大堤内出水泵房后L-200处为接管点开始，经曹朗直堤0点位置至L500长的管道是选用一根DN1600三阶段预应力混凝土管道，自L500

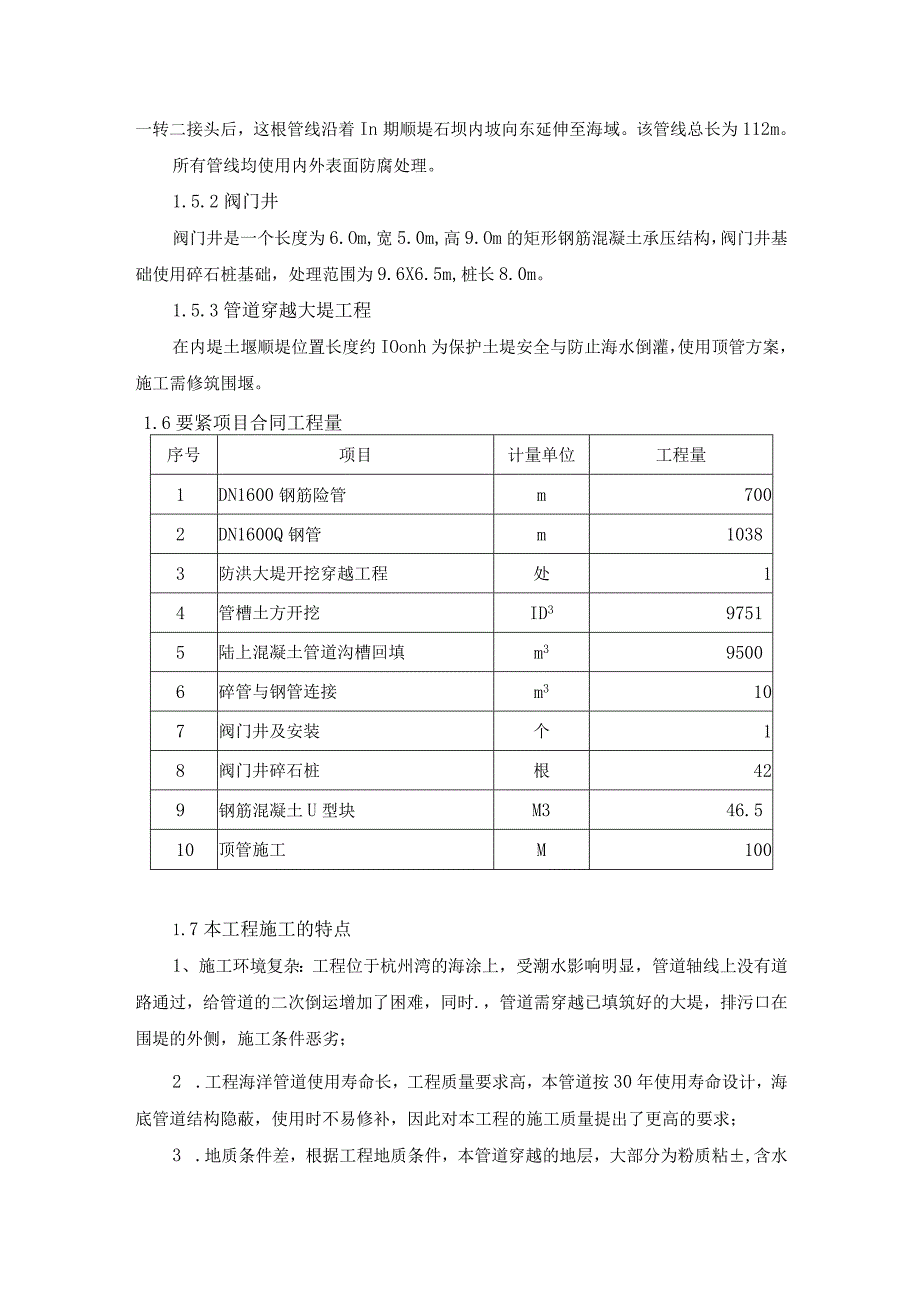

6、至阀门井的放流管是一根DN1600的钢质管道构成，其材质为Q235B,壁厚为20mm。两种材质的陆上放流管线总长为1634m。2、水下钢质管道：它是一根DN1600钢质管道构成，其材质为Q345B,壁厚为20m。自L1634阀门井一转二接头后,这根管线穿越In期顺堤,通过镇墩（L1745）与直埋式伸缩节(L1750),再与扩散管相连进入扩散海域。水下放流管道长度786Mo事故排放管，该管线由一根DN1600钢质管道构成，其材质为Q235B,壁厚为20rnu自L1634阀门井一转二接头后，这根管线沿着In期顺堤石坝内坡向东延伸至海域。该管线总长为112m。所有管线均使用内外表面防腐处理。1.5.
7、2阀门井阀门井是一个长度为6.Om,宽5.0m,高9.Om的矩形钢筋混凝土承压结构，阀门井基础使用碎石桩基础，处理范围为9.6X6.5m,桩长8.0m。1.5.3管道穿越大堤工程在内堤土堰顺堤位置长度约IOonh为保护土堤安全与防止海水倒灌，使用顶管方案，施工需修筑围堰。1.6要紧项目合同工程量序号项目计量单位工程量1DN1600钢筋险管m7002DN1600Q钢管m10383防洪大堤开挖穿越工程处14管槽土方开挖ID397515陆上混凝土管道沟槽回填m395006碎管与钢管连接m3107阀门井及安装个18阀门井碎石桩根429钢筋混凝土U型块M346.510顶管施工M1001.7本工程施工的特
8、点1、施工环境复杂：工程位于杭州湾的海涂上，受潮水影响明显，管道轴线上没有道路通过，给管道的二次倒运增加了困难，同时.，管道需穿越已填筑好的大堤，排污口在围堤的外侧，施工条件恶劣；2 .工程海洋管道使用寿命长，工程质量要求高，本管道按30年使用寿命设计，海底管道结构隐蔽，使用时不易修补，因此对本工程的施工质量提出了更高的要求；3 .地质条件差，根据工程地质条件，本管道穿越的地层，大部分为粉质粘,含水量高，触变性强，受振动容易液化，特别是现有地面的表层，长期受海水的浸泡，土体处于半流淌状态，给管槽与其它构筑物基础的开挖造成了很大的困难。4 .起重量较大，管道沉放困难。混凝土管的单根重量达9-10
9、1,钢管的单重量也达5-63在没有良好的施工场地的情况下，把管道沉放进入管槽，需要使用“土洋结合”的起吊方法，吊装队伍应具备一定的技术水平与施工素养；5 .本工程的施工难点与重点在临时出水口施工与顶管施工，出水口施工受到潮水的严重影响，而且开挖有一定的深度，候潮施工时间短，施工难度大。出水口管道穿越In期已填筑好的抛石堤，需进行大开挖,管道安装完成后又重新回填,形成III期顺堤。顶管施工上部覆土厚度过薄，技术要求高，精度操纵严格，也是施工的难点，在有条件的情况下，应避免顶管施工，尽是使用大开挖施工。6 .施工工期紧，要在120天的时间内完成整个工程全部工作内容，工期非常紧迫，务必制定合理、科学
10、、严谨的施工组织设计，确保工程按期竣工。1. 8工期要求计划工期：总施工工期共120日历天。1.9质量要求符合设计及国家有关施工验收规范合格标准。第二章施工总平面布置与临时设施工程2.1施工平面布置原则2. 1.1结合工程特点，满足施工需要；相对集中，便于管理。2. 1.2尽量避免受潮水、台风影响，确保安全。2. 1.3保证工程施工的前提下，尽量缩短施工准备时间，以减少临时设施的投入。2. 2施工道路2. 2.1场外施工道路本工程施工区对外交通已形成，要紧以公路为主，以小曹娥镇为中心，连接施工区与329国道余姚段，继而与市外交通相贯穿。2. 2.2场内施工道路场内施工道路要紧利用已经形成的曹朗
11、直堤，管道轴线距离曹朗直堤中心线约55m,出口段施工利用川期内围堰土堤及已经完成的抛石堤，由于已形成的堤道与管道轴线有一定的距离，管道、混凝土及其它物资难以进入施工现场，故每隔一定距离修筑临时短道进入施工区，临时道路使用吹填土与表层填筑石硝形成，分别拟在L500（钢管与混凝土管连接处）与LllOO填筑半永久的施工道路，中间每隔50m设一条简易的通道，用于管道的倒运，涂面上铺设箱型路基板，管子在路基板上拖动，防止管道陷入泥涂中。另外，在直堤与顺堤的三角交汇处吹填场地与道路与阀门井施工场地沟通。2. 3临时设施场地及混凝土拌与系统本工程施工场地分设两处，第一处布置在LO邻近的堤坝上，要紧布置一台Z
12、JC350混凝土拌与机与砂石料堆场，并搭建一间水泥库30m2o场地面积约20Om）另一处布置在曹朗顺堤与直堤的三角交汇处，由于场地较小，为不影响车辆的通行与其它施工标段的施工，在三角块内侧使用吹填法吹填出一块场地，并形成一条斜坡道进入阀门井的施工作业面。该场地内布置一台ZJC350混凝土拌与机一台、水泥库一间50k,及拌制混凝土与碎石桩用的黄砂、碎石等。场地面积约500m2o对阀门井或者其它混凝土泵车能够到达的部位，混凝土也能够使用商品混凝,由泵车直接输入仓面。2. 4办公及生活设施布置项目经理部、管理人员与生产人员的办公、生活设施全部建在LO以东的内塘里，办公生活区场地使用塘硝回填，四周设排
13、水沟，汇水集中排至内河中。办公、管理人员住房、生产人员住房分别布置、具风光积见下表：序号名称面积（m2）结构备注1办公用房120砖混LO以东内塘2管理人员宿舍150砖混LO以东内塘3食堂100简易工棚LO以东内塘4生产人员宿舍650简易工棚LO以东内塘5现场浴室、厕所50砖混LO以东内塘小计10702.5生产辅助设施布置生产辅助设施要紧有钢木加工厂、仓库、修理车间等，这些设施均布置在1.O以东的内塘里，需用占地面积见下表:序号名称建筑面积（一）占地面积（）结构备注1钢木加工厂50300砖、石棉瓦2仓库100200砖、石棉瓦3修理间20100砖、石棉瓦4钢管除锈防腐加工厂2000露天顺堤上5小计
14、26002. 6水、电及施工通讯2. 6.1施工、生活用水碎生产用水与生活用水均使用自来水，人员进点后与污水处理厂协商，从污水处理厂接自来水分别进入生活区与混凝土搅拌站。接至第一搅拌站与生活区的管子使用1寸铁管，接至第二搅拌站的自来水使用1寸塑料管，设置1只5m3的水池储水。混凝土养护用水取自环塘河中的水。冲填用水要紧利用涨潮时围区内积水，涨潮时先冲挖出一个水坑，退潮时利用水坑所储海水施工。冲填用水管与排水管均使用4口寸塑料软管。2. 6.2施工用电本工程施工用电容量要紧由下列几部分构成：混凝土搅拌机、电焊机、振捣器、井点降水、顶管机、水泵、冲填机组等构成。总用电量约315KW,分别在LO与L
15、1560安装一台变压器，其中LO处安装一台115KVA变压器，U560处安装一台容量200KV变压器。为防止停电或者电力不足等影响生产，备用1台50KVA柴油发电机以供生产救急。为确保安全，所有生产用电均使用铜芯双层护套线联接；要紧电源开关全部使用空气开关，并配备触电保护装置。2. 6.3施工通讯要紧管理及工作人员均配备移动电话进行内外联系。第三章施工总进度计划及工期保证措施3. 1总进度计划编制根据3.1.1招标文件与设计图纸对工期、质量、安全等的要求。3.1.2实事求是，有适当余地，保证工程质量与安全施工。3.1.3当地水文气象资料及潮水、台汛情况。3.1.4我部类似工程施工的成功经验。3.2要紧施工进度操纵点1、2005年10月1日开工；2、2005年10月10日混凝土管与钢管连接段完成。3、2005年10月6日11月10日除出水口防护设施外其它全部完
