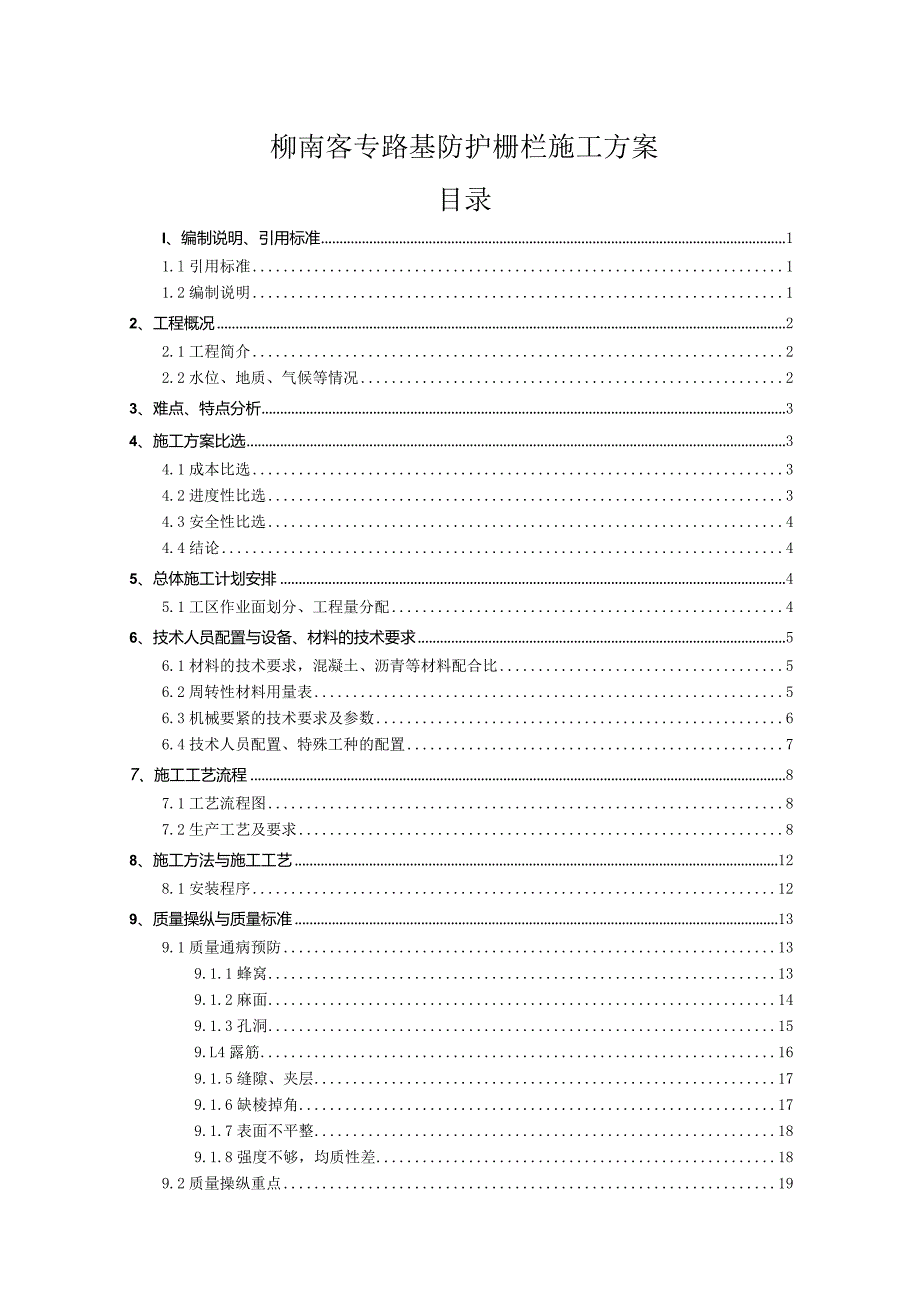

1、柳南客专路基防护栅栏施工方案目录I、编制说明、引用标准11.l引用标准11.2编制说明12、工程概况22.1工程简介22.2水位、地质、气候等情况23、难点、特点分析34、施工方案比选34.1成本比选34.2进度性比选34.3安全性比选44.4结论45、总体施工计划安排45.1工区作业面划分、工程量分配46、技术人员配置与设备、材料的技术要求56.1材料的技术要求，混凝土、沥青等材料配合比56.2周转性材料用量表56.3机械要紧的技术要求及参数66.4技术人员配置、特殊工种的配置77、施工工艺流程87.1工艺流程图87.2生产工艺及要求88、施工方法与施工工艺128.1安装程序129、质量操纵
2、与质量标准139.1质量通病预防139.1.1蜂窝139.1.2麻面149.1.3孔洞159.L4露筋169.1.5缝隙、夹层179.1.6缺棱掉角179.1.7表面不平整189.1.8强度不够，均质性差189.2质量操纵重点199. 2.1焊接的质量要求：1910. 2.2混凝土搅拌及振动质量要求1911. 2.3施工操作中的质量操纵措施209. 3质量验收标准2110、安全施工措施2110.1安全生产保证体系2110. 1.1安全目标2110. 2安全生产管理制度2210. 3安全应急救援预案2211、文明施工与环境保护措旅22H.1文明施工保护措施2211. 2环境保护与水土保持措施23
3、12、职业健康操纵措施2412.1职业健康操纵具体措施2413、雨、夏季施工保证措施2413.1雨季施工保证措施241、编制说明、引用标准1.l引用标准(1)铁道部经济规划研究院通线(2011)8001铁路线路防护栅栏；(2)客运专线要求的技术规范及国家、铁道部颁发的现行规范、规程、验标等各项技术标准与有关的法律、法规；(3)铁道部下发的有关铁路建设施工安全、质量、文明施工方面的有关文件、通知；(4)我单位拥有的科技工法成果与现有的企业管理水平，劳力、设备技术能力，与在同类铁路施工中所积存的施工经验。(5)铁路混凝土结构耐久性设计规范(TBl0005-2010)(6)铁路混凝土与砌体工程施工质
4、量验收标准(TBIO424-2003J283-2004)(7)钢筋焊接及验收规程(JGJ18-2003)(8)铁路混凝土工程施工技术指南(铁建设(2010)241号)(9)铁路混凝土工程施工质量验收规范(TBl0424-2010)(10)铁路混凝土强度检验评定标准(TB10425-1994)1.2编制说明(1)严格遵守部颁规范、规程与规则等技术标准的原则铁道部颁发的现行各项施工技术规范、规程与规则是指导本项目铁路工程施工的权威性行业标准，技术方案编制中将严格遵守这些行业标准并将其贯穿于整个施工过程中。(2)柳南铁路有限责任公司、铁二院、监理与局工程指挥部要求的总体工期、质量目标的原则。（3）严
5、格按照铁路施工安全操作规程，严格执行上级有关安全方面的各项规章制度，安全管理要求，从制度、管理、方案、资源方面编制切实可行的施工方案与措施，确保施工安全。（4）选择合理的施工方案、工艺，合理配置资源，遵循一切围绕“便于施工，少占耕地，减少投入，严格操纵工程项目投资”O（5）遵循施工生产与环境保护同步规划，同步建设，同步进展。（6）遵循本企业贯标机制的原则。确保质量、环境与职业健康安全综合管理体系在本项目工程施工中自始至终得到有效运行。（7）坚持工地标准化配置原则，生产与生活办公分开设置，坚持“以人为本”合理化安排的原则。2、工程概况2.1工程简介柳南客运专线H标段，起止里程DlK589+540
6、DlK660+569.91,线路全长71.819km,防护栅栏施工起止时间为2012年2月至2012年6月。防护栅栏施工包含路基总长63.7km,车站一个，车站缓开区一个。2.2水位、地质、气候等情况本区段坡脚洼地区通常较厚，局部有软土、松软土；下部以灰岩、灰质白云岩等硬质岩（可溶岩）为主，稳固性较好。要紧不良地质及特殊土为软土及松软土、膨胀土与岩溶。沿线地震动峰值加速度为0.05g,地震动反应谱特征周期为0.35go沿线途经珠江流域水系，地表水要紧为河水及塘水等；地下水类型要紧为孔隙潜水、岩溶水、基岩裂隙水三种，其中以岩溶水最为发育。第四系孔隙水要紧分布于第四系冲、洪积层中，季节性变化较化大
7、。通常水量较大。对混凝土无侵蚀性。基岩裂隙水要紧分布于各类碎屑岩及岩浆岩的节理与构造破碎带中，要紧含水层为砂岩、砾岩，受降雨补给，水量随季节变化，通常对混凝土无侵蚀性。岩溶水水质属HCQ3-Ca或者HCQ3YaMg型，无侵蚀性。根据工程进度及时间要求，在雨季仍要进行正常的施工，因此要做好雨季施工的各项施工措施，以确保施工顺利进行。3、难点、特点分析目前路基基床表层大部分施工基本完成，铺轨单位准备铺筑道祚，铺筑顺序为从大里程到小里程。受运输条件限制，无施工便道段落防护栅栏运输务必通过路基面，因此第三项目部施工段落要赶在道祚铺筑前施工完毕防护栅栏。目前面临工期紧任务重，施工干扰大等多重因素影响，而
8、且路肩与安装线路防护栅栏处落差较大,通常的落差在34m之间，路堑段落差大的有IOm16m。对立柱、上槛、下槛及栏片等碎构件的安装造成一定的施工难度。4、施工方案比选4.1成本比选充分利用工程所在区域现有道路，尽量减少临时工程的投入。现场布置规划设计尽量靠近操作工点，有用方便，不重复建设，确保各项设施的高效使用。4.2进度性比选本施工组织内容为柳南客运专线II标段，路基栅栏的预制、运输、安装工程。根据路基栅栏的预制、运输、安装工程工作内容及数量要求：从2012年2月开始建厂准备，2011年6月完工，生产总工期历时4个月，实际有效预制生产日期为80天（去除建厂、安装、不利因素的影响等）。按有效生产
9、日期90天计算，每天可生产路基栅栏1800米，可根据生产环境进行调整。4.3安全性比选符合有关安全生产、劳动保护、防火、防洪等与法律、法规要求，务必制定切实、有效的安全措施，确保安全。4.4结论在保证工程质量与安全生产的基础上，优化资源配置，优化施工组织，确保工期。5、总体施工计划安排5.1工区作业面划分、工程量分配本工程的施工场地为甲方提供，场地面积为20亩。由于本工程涉及的产品型号规格比较多，为了方便施工管理，本场地地面需全部硬化，四周有围墙，且水、电源方便接通、交通比较方便。根据柳南城际铁路II标段路基栅栏的工程数量、工期、运距等因素与建厂原则考虑，初步建厂三个：D1K603+200（2
10、#拌合站）、D1K638+900（7#拌合站）、宾阳制梁场。具体场内布置图如下：6、技术人员配置与设备、材料的技术要求6.1材料的技术要求，混凝土、沥青等材料配合比客运专线栅栏所用原材料,生产前应按当地材料，通过有资质的检测中心做出理论配合比,并经监理单位审批后才能用于生产；各类原材料应做检测,合格后方可用于生产；试件的性能指标应满足设计要求的抗压强度、抗拉强度、弹性模量、氯离子渗透系数、抗冻性能等参数；拌合物的坍落度应120un并满足施工要求。6.2周转性材料用量表周转材料需用计划表周转材料名称规格（全面）单位（吨/套）数量技术要求备注柱帽模板180*180*150个1008符合设计立柱模板
11、180*180个1008符合设计上槛模板125*180个1008符合设计下槛模板180*175个1008符合设计栏片模板1405*1875个2016符合设计要紧机械、设备一览表序号机械设备名称规格及型号数量技术状况进场日期使用工点备注1搅拌机JGK250-400L3良好碎搅拌站2配料机PC8003良好碎搅拌站3自动配量仪2HZS-253良好碎搅拌站4铲车ZL-IO3良好碎搅拌站5叉车12良好产品转运6平板运输车12良好产品转运7振动台2.2KW3良好碎振动8钢筋自动调直切断机GL-IO3良好钢筋加工9钢筋切断机SHS7-30796812良好钢筋加工10钢筋折弯机GF-20型3良好钢筋加工11电
12、焊机BX1-3156良好钢筋加工12起重机16t2良好安装13发电机12KW10良好安装人员计划表施工队组管理人员（人）普通工人（人）总数（人）第一架子队151、碎构件预制：301602、钢筋制作：203、立柱基坑开挖：254、碎构件安装（机械辅助）：255、立柱构件碎固定：256、金属网片安装（时间后置）：157、测量、放线：5第二架子队151、碎构件预制：301652、钢筋制作：203、立柱基坑开挖：304、碎构件安装（机械辅助）：255、立柱构件碎固定：256、金属网片安装（时间后置）：15天7、测量、放线：5第三架子队151、碎构件预制：301702、钢筋制作:203、立柱基坑开挖：3
13、04、碎构件安装（机械辅助）：255、立柱构件碎固定：256、金属网片安装（时间后置）：157、测量、放线：10合计4957、施工工艺流程7.1工艺流程图路基栅栏预制生产工艺流程图路基栅栏生产工艺流程图7.2生产工艺及要求1）模具检查a、根据图纸核对栅栏模具型号，分类规整、码放;b、检查模具的尺寸与内部是否存在杂物，清洗要到位，满足施工要求。构件尺寸见下图:2）搅拌机搅拌搅拌机搅拌由于各类原材料使用电子自动计量系统来按料仓进行装载机上料，在料仓旁设置标识牌，明确标识各个料仓材料种类，驾驶员应注意各类原材料的投料顺序，切忌放错料仓；关于生产用水泥使用散装水泥，使用电子计量系统称重，最大程度上保证配合比的的准确性；仿钢纤维、外加剂、掺与料等使用每次上料前用磅秤进行准确计量,切忌工人私自估计数量进行上料；搅拌时间的操纵除满足相应的混凝土的搅拌时间，假如需要加入仿钢丝纤维，每斗料延长搅拌时间1L5分钟；投料顺序仿钢丝纤维与砂先进行搅拌，然后加入水泥、掺与料等，“二次投料”，搅拌更充分；3）放置模具根据振动台的型号进行模具的归类放置，保证振动台的振动效果；模具的清洗、脱模剂的涂抹是否均匀有现场技术员与质检员双重把关，切断根源，此系保证产品外观的第一道关；4）振动成型由于栅栏使用的振动台振动成型，振动时间的操纵尤为重要，振动密实的标志注意把握：不冒气泡、均匀翻浆时在停留35秒的时间即可成
