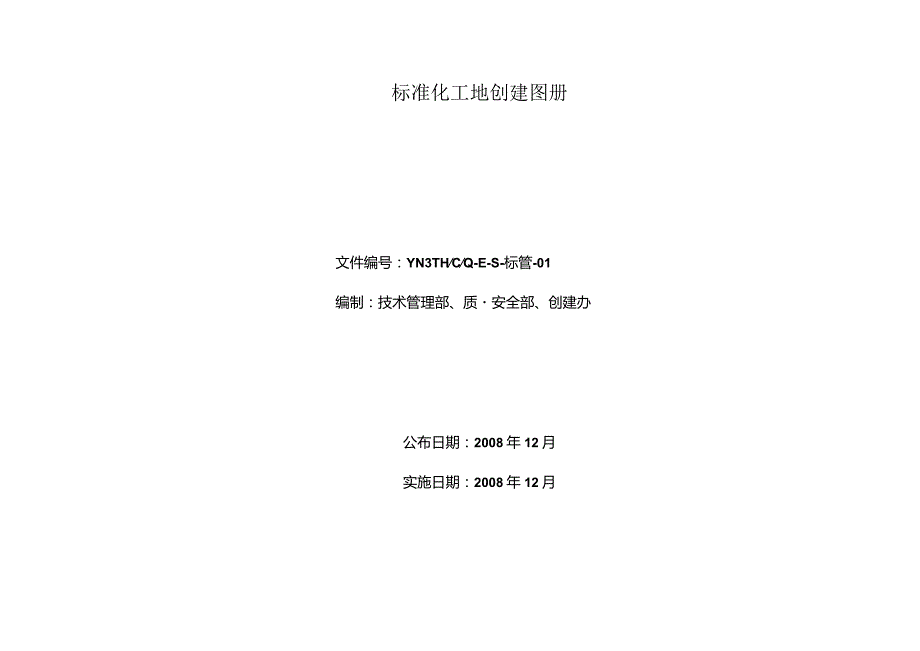

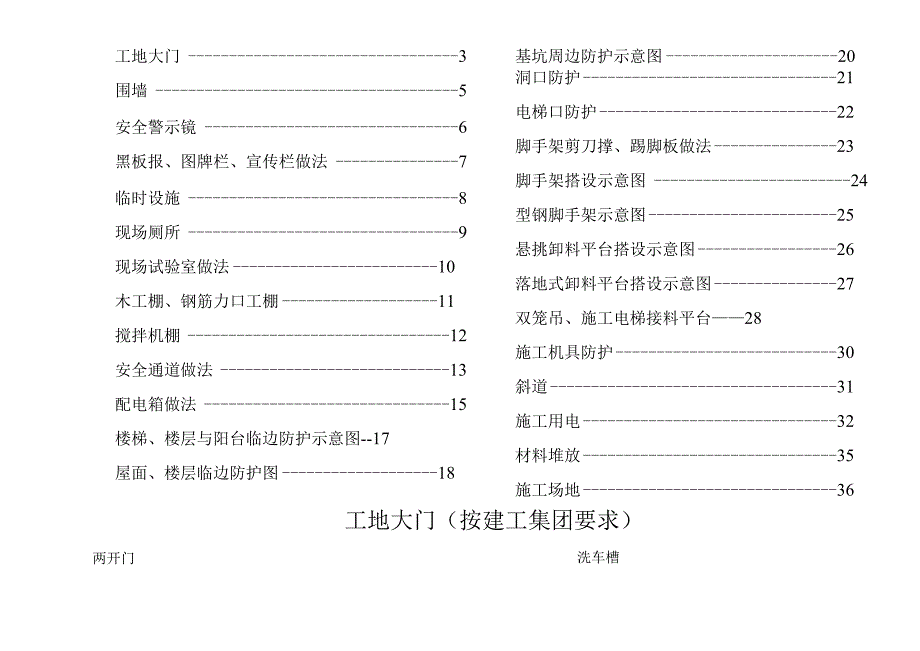

1、标准化工地创建图册文件编号：YN3THCQ-E-S-标管-01编制：技术管理部、质安全部、创建办公布日期：2008年12月实施日期：2008年12月目录工地大门3围墙5安全警示镜6黑板报、图牌栏、宣传栏做法7临时设施8现场厕所9现场试验室做法10木工棚、钢筋力口工棚11搅拌机棚12安全通道做法13配电箱做法15楼梯、楼层与阳台临边防护示意图-17屋面、楼层临边防护图18基坑周边防护示意图20洞口防护21电梯口防护22脚手架剪刀撑、踢脚板做法23脚手架搭设示意图24型钢脚手架示意图25悬挑卸料平台搭设示意图26落地式卸料平台搭设示意图27双笼吊、施工电梯接料平台28施工机具防护30斜道31施工用
2、电32材料堆放35施工场地36工地大门（按建工集团要求）两开门洗车槽四开折叠门在大门内侧设300X400洗车槽，设置最少3级沉淀池，设砖砌分类垃圾堆放池。在大门内侧设砖砌或者活动房值班室，建立门卫制度，值班室内设临时安全帽使用制度。两开门全面尺寸云南建工矍4*30003000四开折叠门全面尺寸30003000围墙151530013001市木行街i9平方米工程地点:I建筑结构类型;建筑面积：63!开工时间：191围墙顶插云南三建小彩旗。在偏僻地方施工，除正面外，可使用围挡，高度不小于1.8m,围挡材料优先使用彩钢瓦，基础使用240砖基础，固定彩钢瓦的钢管埋入不小于400mm,间距不大于3m,内侧
3、适当加钢管斜撑。1300不锈钢制作穿戴镜不锈钢钢 管埋深300 Clo现浇 碎固定上岗前检查安全防护用具说明：1、在工人上岗的必经之路，应设置安全警示镜。2、上岗前，安全管理人员应在警示镜前检查工人安全防护用品的佩带情况。安全警示镜黑板报、图牌栏、宣传栏做法说明：1、施工现场在安全生产宣传上应有专人负责。2、施工现场应设置图牌及宣传栏，且应达到牢固、 美观、防雨等要求、架体宜采用不锈钢材料制作。临时设施办公室办公室饮水室与吸烟室库房内设货架现场办公用房通常均使用活动房，根据工程大小合理布置间数，设置一定的绿化；现场通常不设食堂与施工人员住宿区；在现场设置饮水室、吸烟室、活动室、小件材料库房。现
4、场厕所立面图二C平面图说明：施工现场设置自动充水厕所，墙地面满贴墙地砖，设专人负责清扫。现场试验室做法四层试块架加湿器3000/3000试块架试块架试块架办公及设备堆放室说明：现场试验室可采用砖砌或活动房，高度为2600养护室内满贴墙砖和地砖，顶棚用聚丙烯板吊顶，照明采用防爆灯试块架为4层，高度为950MM。加热器、空调、温湿度计，要求墙、地、顶做防水处理木工棚、钢筋加工棚做法侧立面（单位注：在塔吊半径以内必须采用双层防护如图，半径以外可采用单层防护：图示尺寸可根据现场条件确定，但形式不得随意改动。防护板上必须做防水处理。加工棚也能够使用厂房式活动加工棚搅拌机棚做法操作场地竹胶板刷红白酒相间的
5、5Q1/3*1(2000)MOO800侧立面（单位:H1）正立面（单位：”）注：上层防护板必须有放雨措施,并且根据现场排水情况做顺水坡.安全通道做法j厚垫板加底座/2000根据坠落半径定（一般3000）1500勿忘安全珍爱生命谨AAA,Czr3tJ,八,二.一,正立面（单.位:mm）配电箱防雨棚做法150z镀锌铁皮O.8mm100竹胶板15mm角钢骨架50 Inm厚木板加橡胶板MU5水泥砂浆，VU75红砖;1:3水泥砂浆抹面。注：落地式总箱的防御雨查对外檐尺寸应大于200,原则上避免雨水进箱内。总分箱护栏及地面硬化图媒l交二汴三营l200。注：阳台边、楼层边、楼梯边加设安全立网或设宽度不小于2
6、00,厚度不小于25的蹋脚板.（如图所示）阳台边可设置单独防护栏杆,做法同楼层边栏杆.并在拐角处下平杆设置斜拉杆加强。斜屋面临边防护图屋面与楼层临边防护图栏杆柱C48x3.5钢管斜杆扫地杆扫地杆O9IO9rOgO三f注：楼层临边防护栏杆除用密目网围档外，也可以用25厚180宽的架板做踢脚板基坑周边防护示意图BrI若竖向钢管埋入校内可不设斜撑O下设挡脚板(3)边长25卜1500的洞口洞口防护最好使用50板与层板密封，如条件不同意也可使用钢筋、安全网、钢管组合防护。层板防护踢脚板宽200,红白相间150边长1500-2000的洞口(2)边长2000-4000的洞口(2)剖面图膨胀螺栓、C15(/D
7、(1)立面图S 115011501安全色踢脚线由竹胶板制作，涂红白漆。踢角线不少于三道，均等间距（等层数）设置。落地式脚手架第一道踢脚板原则上从二层顶开始设。悬挑式脚手架从悬挑型钢上的扫地杆上开始设。脚手架剪刀撑、踢脚板做法脚手架搭设示意图注：7层以下建筑设三道平网（即：首层、中间、檐口）；高层挖卜图要求设冒C型钢脚手架示意图锚环埋设大样图悬挑卸料平台搭设示意图（具体详见工法）预埋eM削脑费环板上排钢筋预理22钢筋做套环雄:栏用长螺栓连接梁底上5。X3Q方管作护栏冲往接团?MoOX5QX10钢/扳与方钢焊接眄财接S2钢笳22001300H船槽钢作次梁与主梁用娓栓连接2300d2550j木楔子固
8、定套环内槽纲侧立面图200鸟鱼32剂筋与槽钢焊接14物掐钢作主梁挡板1J匕梁柏钢用螺栓连接口6Sa钢作上梁2l4钠线(6X19定槽纲50X30方管乍护栏1250d1500螺栓连接铜落地式卸料平台搭设示意图杆，009,OS.1500回刀撞正面图定目网栏杆安全平网垫板加底电侧面图注：接料平台防护门要内开，防护门竖向钢筋间隔不大于150,且接料平台门应在每个楼层上标明层号。当为双开门时则两边固定，中间加锁鼻子。防护门脚手板铺设顺建筑物探头200-300/注：如果双笼间拒比较近，两个接料平台中间应该分隔开，必须一个吊笼走一个接料口，双笼间距比较远的按单笼防护要求双笼吊、施工电梯接料平台平面示意图施工机
9、具防护2、电锯设置高大于0.6米、长大于0.8米防护挡板与分料器;3、开关箱与机具水平距离小于3米，机具设置操作规程牌;4、氧气瓶、乙快瓶设防晒措施，共同间距大于5米，距明火大于10米，设有明显标志。斜道说明：1、上人斜修道宽度不的小于1米，坡度使用1：3,运料斜道宽度不的小于1.5米，坡度使用1：6；2、斜道两侧及平台外围均设1.2米高栏及18Omm高挡脚板；3斜道脚手板上每隔250-30Omm设置一根防滑木条，厚度为10-3Omm；施工用电临时用电实行三级配电，即设置总配电箱、分配电箱、开关箱配电；两级保护，即在总配电箱和开关箱中各设漏电保护器。开关箱要做到“一箱、一机、一闸、一漏二有门，
10、有锁和防雨、防尘。电箱安置要适当，周围不得有杂物。开关箱内漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大干O.IS,潮湿、腐蚀环境下额定漏电动作电流不应大于15mA。总配电箱内漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,但其乘积不得大于30mAS.,总箱总刀(三极)P三MNK中：二1.:一箱一机一闸一漏材料堆放1、各类材料、构件放置务必按品种、分规格，并设置明显标牌;2、各类物料堆放务必整齐，砖成垛，砂、石砌砖隔断堆放成方，钢管、木料、管材搭设架子分规格一头齐堆放，不一致规格的钢筋、构件、钢模分类放置整齐并用木方垫起；3、易燃易爆物品不准混放，现场集中存放；施工场地P1、施工现场要紧道路应进行硬化处理，道路应使用碎、礁渣、碎石等硬化，两侧设置排水沟；加工棚使用碎硬化，生活区、操作区可使用其它方式硬化，但务必满足使用要求；2、施工现场易产生扬尘污染的作业区应进行封闭作业，堆放、装卸、运输易产生扬尘污染的物体采取遮盖、封闭、洒水等措施；3、在的搅拌场处设置沉淀池，在现场排污口处设置沉淀池，所有污水经沉淀处理后方可排出。
