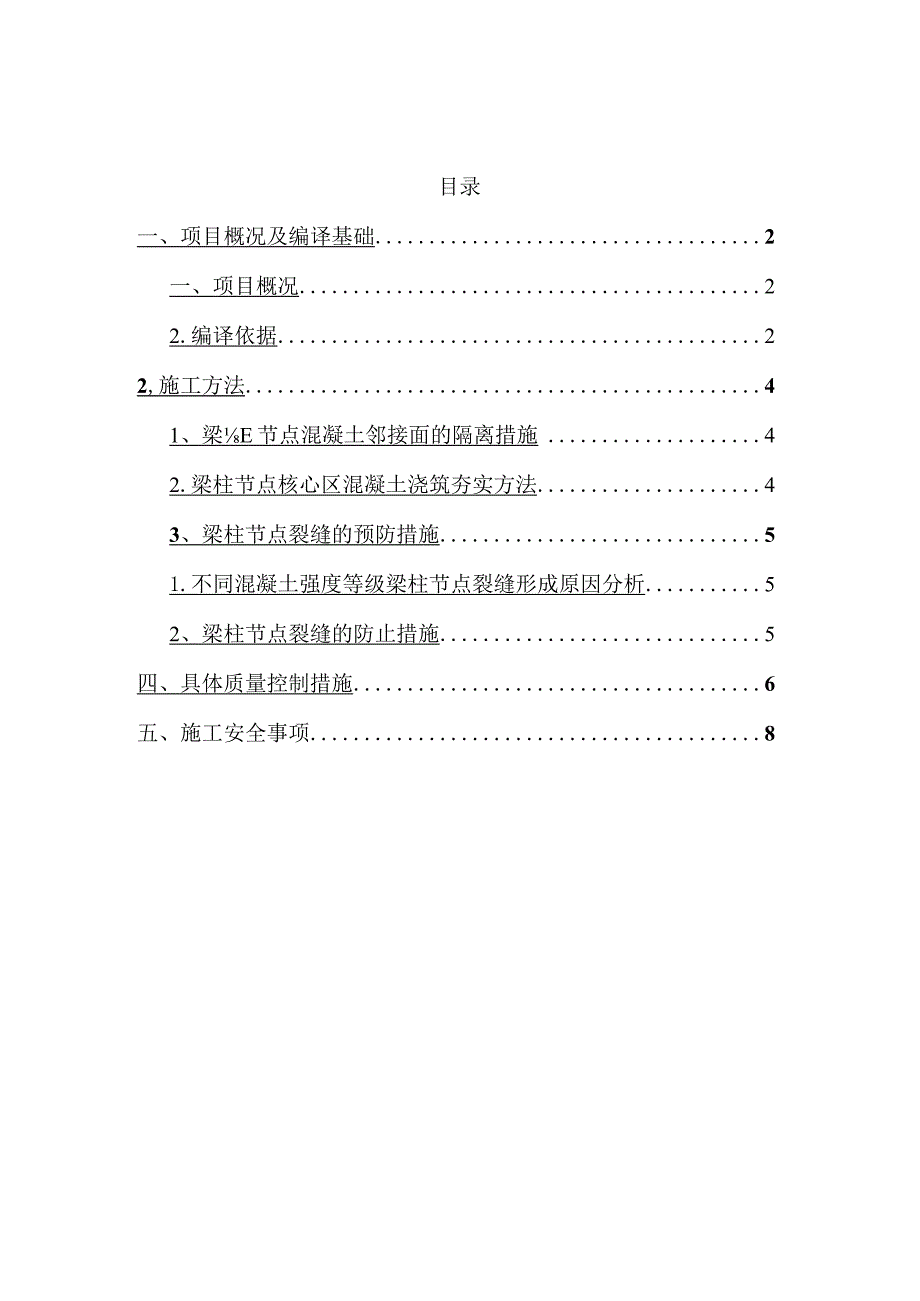

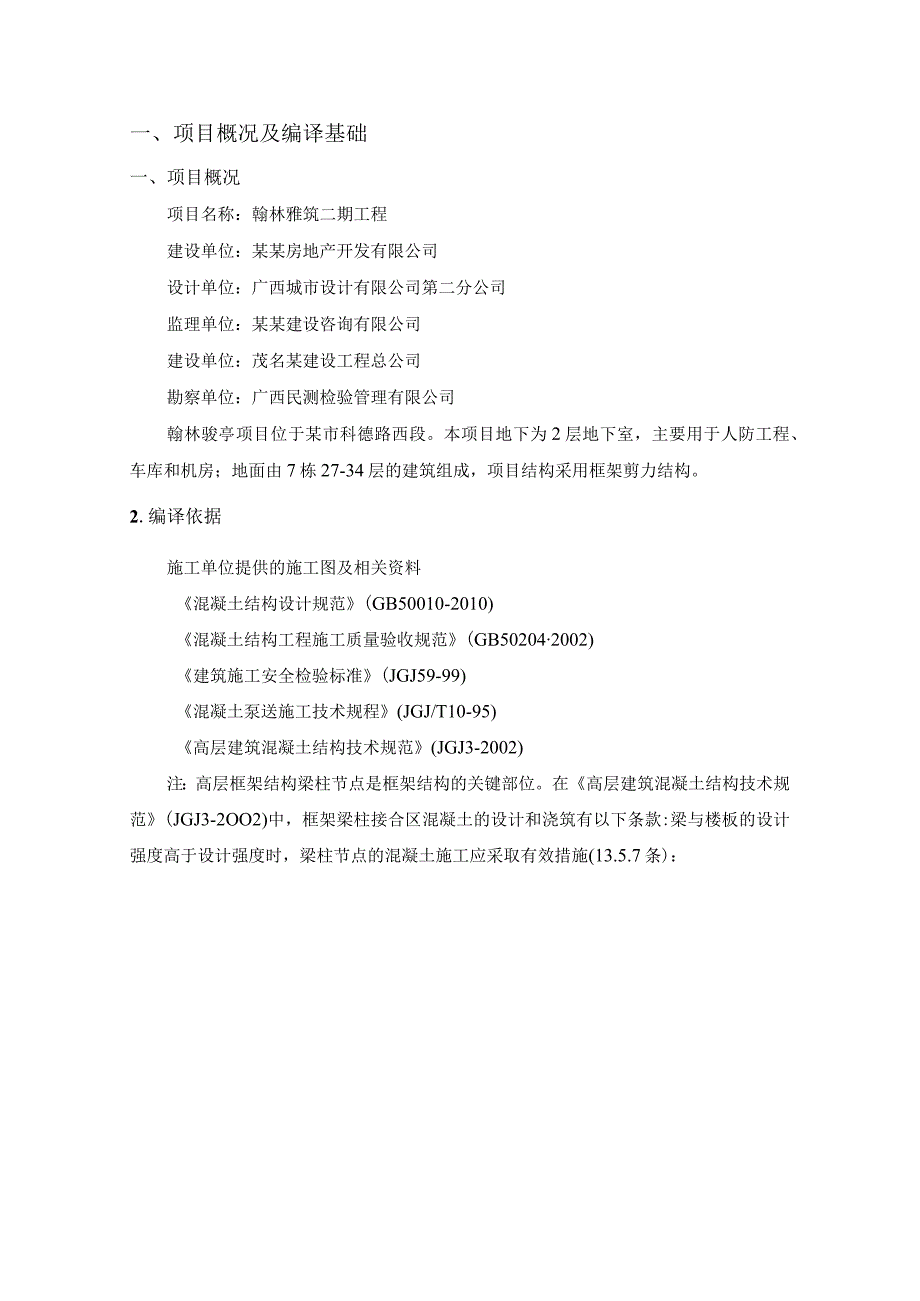

1、梁柱节点不同等级混凝土浇筑施工组织方案目录一、项目概况及编译基础2一、项目概况22.编译依据22,施工方法41、梁E节点混凝土邻接面的隔离措施42.梁柱节点核心区混凝土浇筑夯实方法43、梁柱节点裂缝的预防措施51.不同混凝土强度等级梁柱节点裂缝形成原因分析52、梁柱节点裂缝的防止措施5四、具体质量控制措施6五、施工安全事项8一、项目概况及编译基础一、项目概况项目名称:翰林雅筑二期工程建设单位:某某房地产开发有限公司设计单位:广西城市设计有限公司第二分公司监理单位:某某建设咨询有限公司建设单位:茂名某建设工程总公司勘察单位:广西民测检验管理有限公司翰林骏亭项目位于某市科德路西段。本项目地下为2层

2、地下室,主要用于人防工程、车库和机房;地面由7栋27-34层的建筑组成,项目结构采用框架剪力结构。2.编译依据施工单位提供的施工图及相关资料混凝土结构设计规范(GB50010-2010)混凝土结构工程施工质量验收规范(GB502042002)建筑施工安全检验标准(JGJ59-99)混凝土泵送施工技术规程(JGJ/T10-95)高层建筑混凝土结构技术规范(JGJ3-2002)注:高层框架结构梁柱节点是框架结构的关键部位。在高层建筑混凝土结构技术规范(JGJ3-2OO2)中,框架梁柱接合区混凝土的设计和浇筑有以下条款:梁与楼板的设计强度高于设计强度时,梁柱节点的混凝土施工应采取有效措施(13.5.

3、7条):不同等级的梁柱节点混凝土台面地面板标高(米)墙柱混凝土等到梁板混凝土等物差异水平地下室2C45C303地下室1C45C3031C45C30326.300C45C30339.450C45C254412.350C45C254515.250C40C253618.150C40C252721.050C40C252823.950C40C253926.850C40C2531029.750C35C2521132.650C35C2521235.550C35C2521338.450C35C2521441.350C30C2511544.250C30C2511647.150C30C2511750.050C30

4、C2511852.950C30C2511955.850C30C2512058.750C30C251二十一61O650C30C251二十二64.550C30C2512367.450C30C2512470.350C30C2512573.250C30C2512676.150C30C2512779.050C30C2512881O950C30C2512984.850C30C2513087.750C30C2513190.650C30C2513293.550C30C2513396.450C30C2512、施工方法在施工方面,由于节点结构复杂,钢筋绑扎密集,高空作业,尤其是中柱钢筋纵横交错,给施工带来很大麻烦

5、,疏忽了就很难保证质量。1.梁柱节点混凝土邻接面的隔离措施框架柱梁柱节点区混凝土应按柱强度等级要求施工。当框架-柱-梁-柱节点区混凝土强度等级相差2级以内(ClO)时,可按低等级施工;梁柱节点混凝土洗灌2、梁柱节点核心区混凝土浇筑夯实方法提前做好技术披露和准备工作。施工时应按照“先高后低”的原则浇筑混凝,即先浇高强等级混凝土,后浇低强等级混凝土。使用塔式起重机铲斗或混凝土泵将柱级混凝土运输到位并分层振动。在混凝土初凝前,浇筑楼梁板的混凝土随其一起泵送。用这种方法浇筑楼板柱、墙、梁、板的混凝土时,应控制高、低强度混凝土的邻接面,不能形成冷缝。区内应避免高强级混凝土的浇筑和捣打时间,以免高、低强级

6、混凝土相邻面形成冷缝。同时,采用小型插入式振动器,加强密集钢筋的梁柱节点核心区的振动,防止漏振死角。如果钢筋确实太密,应提前联系设计单位,采取相应的技术措施,保证节点核心区混凝土的密实度和设计强度。3、梁柱节点裂缝的预防措施1不同混凝土强度等级梁柱节点裂缝形成原因分析不同混凝土强度等级的梁柱节点按先柱后梁的顺序浇筑夯实。据有关资料显示,梁柱节点处高、低强度等级混凝土界面附近常出现微裂缝。具体原因大致可归纳如下:(1)当梁柱接头处混凝土强度等级相差过大(超过两个等级),不同强度等级混凝土的水泥用量、水灰比、耗水量不同时,柱体积为大,水泥用量大,导致水化热高,高低强度等级混凝土的收缩率不同,在连接

7、处容易产生裂缝。(2)柱截面大刚度大,梁截面相对较小。由于柱的强约束,梁混凝土的收缩受到限制,容易产生裂缝。(3)在混凝土配合比中,高强级混凝土的水泥用量太大,水灰比、含砂量、坍落度太大,也会导致高强交界处附近出现裂缝。和低强度等级混凝土。(4)现浇横梁板的横梁在板下,上面的养护水被板充分吸收,横梁一般得不到足够的养护水分,造成内部收缩不均匀,梁外,易造成梁两侧开裂。.2、梁柱节点裂缝的防止措施基于以上原因分析,具体改进措施如下:(1)联系配比设计单位调整配比设计。在满足强度等级和泵送性的条件下,对于柱混凝土,尽量减少水泥用量,减少含砂量,增加石料含量,降低坍落度,减少用水量。添加剂的用量和添

8、加量也需要做相应的调整。(2)节点处混凝土浇筑按“先高后低”的浇筑原则,即先浇高强级混凝土,再浇低强级混凝土,并严格控制梁和板的混凝土浇筑在柱混凝土初凝前先浇筑。提前做好技术交底和准备工作,必要时安排专人管理边站。(3)梁板混凝土采用二次振捣法,即在混凝土初凝前再次振捣,增强高低强等级混凝土界面的密实度,延长沉降时间尽可能减少柱混凝土的收缩。(4)严格控制混凝土拌合物的坍落度,应经常检查混凝土的坍落度。四、具体质量控制措施1、施工前的各项准备工作应做好,机械设备经检查可正常工作,无隐患。2、所用商品混凝土有出厂合格证和各种原材料检测报告。混凝土的强度等级和其他性能必须符合设计要求和施工规范。3

9、、严禁向混凝土中加水,剩余的混凝土不得添加到新混凝土中。4、物料应分布均匀,物料高度应有限制;在物料的死角区域,应采用一到两次反向输送。5、尺寸偏差过大可能影响结构件的力学性能和使用功能。对超过并影响结构性能和安装使用功能的部位,建设单位应根据尺寸偏差的具体情况提出技术处理措施,报监(建)制单位批准后处理。并应重新验收。允许尺寸偏差项目见下表。现浇结构尺寸允许偏差及检验方法线项目允许偏差(mm)测试方法1轴位移柱、梁8规模检查2海拔楼层高度+10有一个水平或规模检查全高+303柱和梁截面尺寸+8-5规模检查4立柱垂直度每层5用经纬仪或吊线和尺子检查全高H/1000不超过205表面粗糙度8带2m

10、尺子和楔形塞尺6嵌入式钢板10规模检查7预埋管、预留孔中心线位置偏移58预埋螺栓中心线位置偏移59预留孔中心线位置偏移156、混凝土浇筑应克服质量问题所提到的各种现象的出现。7、模板接缝严密,刚度和强度要足够。8、设备管支架铺设临时马道,防止钢筋位移。输送管道严禁靠近支架,以防止泵管脉冲振动造成支架掉落。9、混凝土的养护和施工缝的处理必须符合施工质量验收规范和本施工方案的要求。10、混凝土强度试块的取样、制作、维修和检测,必须符合混凝土强度检验评定标准(GBJlo7-87)的规定。11、严格按照国家建设标准和标准进行施工,严格按照建筑安装工程质量检验评价标准对工程质量进行检验评价。12、对项目

11、进行过程预控,尽早关闭过程控制,如果一个过程不合格,下一个过程不能进行,在问题发生之前消除。13、项目部加强巡查,严格执行自查、互查、交验“三查”制度。质检员有质量一票否决权,确保工程合格。14、技术交底要细致、完整、层层递进,落实到每一位操作者。如有必要,应进行口头披露和现场实物披露。15、开展模型施工,做好钢筋、模板、混凝土等的隐蔽、预检和质量评估,及时做好各项工程的验收工作。16、现场施工前,项目部组织相关人员对施工中可能出现的问题及原因进行分析,及时做好相应的准备工作,认真落实到施工中,杜绝火灾隐患。17、注意成品的保护,提高全体施工人员的保护意识,并采取必要的相关措施,杜绝二次修理现

12、象。18、为保证钢筋和垫块位置正确,不要踩踏地板、楼梯和弯肋,不要接触预埋件和嵌件。19、不要用重物撞击模板,不要踩在横梁或楼梯踏板上。应设置跳板,以保护模板的牢固性和密封性。20、混凝土强度抽样结果必须符合设计要求和规范。21、混凝土应振捣密实,不得有蜂窝、露筋、孔洞、道硝、裂缝等缺陷。每一个蜂窝不能超过以下要求:一根梁柱不超过200cm2配且累计不400cm超过800cm2;400cm如有缺陷,应采取以下措施:凿出蜂窝状松散混凝土浆料,经监理批准后,用1:2水泥砂浆抹面或用优质原石细石混凝土填平。混凝土浆料。22、在预留孔宽大于1米该孔宽的底孔中,在孔底平模处开振动口和观察口,避免出现缺灰

13、或漏振现象。23、浇筑混凝土时,钢筋和模板工头要跟着班次及时解决问题,同时派专人看钢筋和模板。24、浇注前,质安部门要时刻注意天气变化。如遇大雨,应推迟开放,并及时通知搅拌站。施工中如果天气突然变化,原则是小雨不停,大雨要做好防护措施。措施如下:已浇筑的混凝土表面用塑料薄膜覆盖,浇筑的部分设置防水格子。25、地板必须按平整要求拉线平整,用2米铝合金尺子平整,再用木磨板平整压实两次。26、每次开孔前必须做好开孔记录,只有现场技术人员和搅拌站技术人员同时签字后才能开孔,并随机检查混凝土配合比并做好混凝土浇筑记录.所用原材料的规格和数量每班至少检查两次,混凝土的坍落度和和易性每班至少检查两次。有时间

14、随时检查。27、浇筑的楼板和楼梯台阶上表面的混凝土必须加以保护。待混凝土强度达到1.2MPa后,方可在其上进行操作,安装结构支架和模板。五、施工中的安全事项(一)进入施工现场必须遵守安全生产规章制度。(2)夜间进行混凝土施工时,队伍应有值班人员,施工照明充足,自我保护措施可靠,符合施工和安全要求。(3)振动棒的操作必须由专人进行,禁止其他人员擅自乱动。使用振动棒前,应检查所使用的振动棒的电缆线,确保其没有损坏或漏电,漏电保护安全、有效、灵敏、可靠。(4)禁止所有操作人员劳累工作或连续轮班。(5)所有操作人员必须穿戴完整有效的劳动安全防护用品,特别是手持振动泵的人员,必须佩戴安全帽、绝缘手套、绝缘鞋和防护服。(6)使用塔式起重机和料斗浇注混凝土。塔吊下料斗时,操作人员应主动避让,随时注意料斗遭遇,并应站稳,防止料斗撞人坠落。(7)振动棒使用前应检查电源电压。必须通过二次漏电保护,电源线不得有接头。观察机械运转是否正常。振动棒在移动时,不要
