《施工工法EPS聚苯板薄抹灰外墙保温体系.docx》由会员分享，可在线阅读，更多相关《施工工法EPS聚苯板薄抹灰外墙保温体系.docx（20页珍藏版）》请在第壹文秘上搜索。

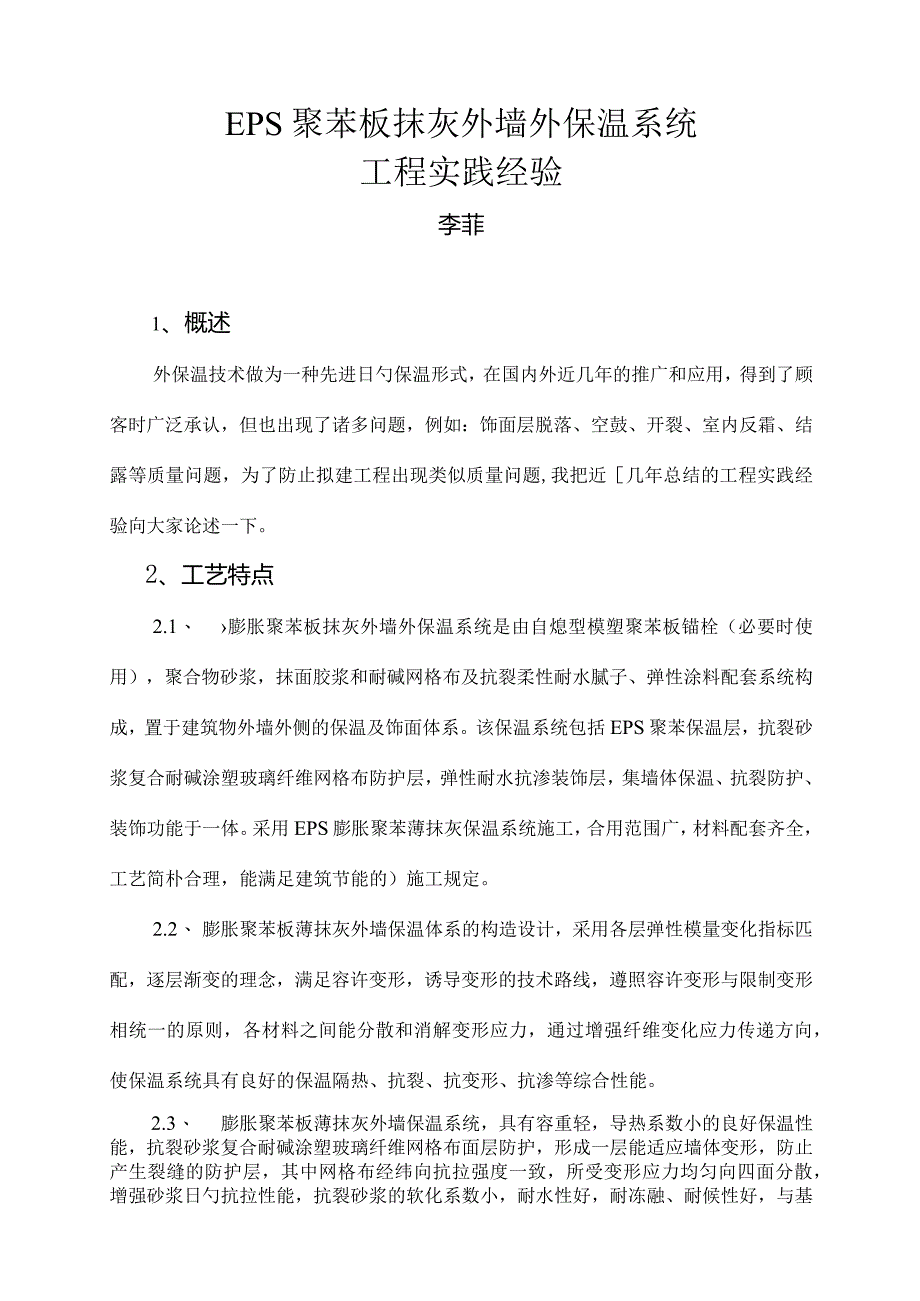

1、EPS聚苯板抹灰外墙外保温系统工程实践经验2009年10月29日EPS聚苯板抹灰外墙外保温系统工程实践经验李菲1、概述外保温技术做为一种先进日勺保温形式，在国内外近几年的推广和应用，得到了顾客时广泛承认，但也出现了诸多问题，例如：饰面层脱落、空鼓、开裂、室内反霜、结露等质量问题，为了防止拟建工程出现类似质量问题,我把近几年总结的工程实践经验向大家论述一下。2、工艺特点2.1、 膨胀聚苯板抹灰外墙外保温系统是由自熄型模塑聚苯板锚栓（必要时使用），聚合物砂浆，抹面胶浆和耐碱网格布及抗裂柔性耐水腻子、弹性涂料配套系统构成，置于建筑物外墙外侧的保温及饰面体系。该保温系统包括EPS聚苯保温层，抗裂砂浆复
2、合耐碱涂塑玻璃纤维网格布防护层，弹性耐水抗渗装饰层，集墙体保温、抗裂防护、装饰功能于一体。采用EPS膨胀聚苯薄抹灰保温系统施工，合用范围广，材料配套齐全，工艺简朴合理，能满足建筑节能的）施工规定。2.2、 膨胀聚苯板薄抹灰外墙保温体系的构造设计，采用各层弹性模量变化指标匹配，逐层渐变的理念，满足容许变形，诱导变形的技术路线，遵照容许变形与限制变形相统一的原则，各材料之间能分散和消解变形应力，通过增强纤维变化应力传递方向，使保温系统具有良好的保温隔热、抗裂、抗变形、抗渗等综合性能。2.3、 膨胀聚苯板薄抹灰外墙保温系统，具有容重轻，导热系数小的良好保温性能，抗裂砂浆复合耐碱涂塑玻璃纤维网格布面层
3、防护，形成一层能适应墙体变形，防止产生裂缝的防护层，其中网格布经纬向抗拉强度一致，所受变形应力均匀向四面分散，增强砂浆日勺抗拉性能，抗裂砂浆的软化系数小，耐水性好，耐冻融、耐候性好，与基层适应性强，整体性好、干缩率低、干燥快、施工以便。2.4、 弹性耐水抗渗腻子及弹性涂料涂刷在防护表面，形成一层具有憎水透气、高弹涂层，使保温层既有很好的防雨功能，又能排出保温层的水分，呼吸功能强，并具有良好的装饰效果。3、施工工艺流程4、施工措施4.1 基层处理EPS板抹灰系统的基层表面应清洁，凸起、空鼓和疏松部位应剔除并找平。找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。4
4、.2 粘贴聚苯板EPS板宽度不适宜不小于1200mm,高度不适宜不小于600mmo建筑物高度在20m以上时，在受负风压作用较大的部位宜使用锚栓辅助固定。对需铺有锚栓加固的外保温系统，在贴好的聚苯板上用冲击钻钻孔,孔洞深入墙基面不少于30mm,用专用锚栓把聚苯板固定在墙体上，锚栓拧到与聚苯板面平齐。粘结措施a点粘法，将聚合物粘结砂浆抹在聚苯板四面围，其宽度为50mm,厚IOmmo当采用原则尺寸聚苯板时(1200X60Omm),在板的中间部分均匀布置8个点，每个点直径Ioomnb厚IOnm1,中心距200mm。当采用非标尺寸板时，涂抹粘结胶浆一般不少于6个点，但不应少于4个点，粘结面积不少于40%
5、。粘贴时应轻揉，均匀挤压，并随时用拖线板检查垂直平整。聚苯板板块之间挤紧，碰头处不抹粘结材料。注：I-粘结胶；20100.EPS板应按顺砌方式自下而上沿水平方向铺贴，竖缝应逐行错缝1/2板长。施工勒脚时，为防止聚苯板下滑，可在每块板下放置两块撑块。EPS板应粘贴牢固，不得有松动和空鼓。.墙角处EPS板应交错互锁（图门窗洞口四角处EPS板不得拼接，应图Q EPS板排板图图b 门窗洞口EPS板排列采用整块EPS板切割成形，EPS板接缝应离开角部至少20Omm(图b)o4.3.抹底层抹面胶浆4.3.1抹底层抹面胶浆前应检查聚苯板接缝与否平整，不平处应用粗砂纸抹平，粗沙纸宜有平整板材，打磨动作宜为轻柔
6、的圆周运动，抹平后应用刷子将碎屑清理洁净。聚苯板表面抹底面胶浆，面积略不小于网格布，厚度宜为2mm,并用抹子抹平。4.3.2铺贴耐碱涂塑玻纤网格布。4.3.3耐碱网格布应不不小于3m裁断，将玻纤网格布沿水平方向绷平,用抹子由中间向上下两边将网格布压入湿的抹面胶浆中，使其紧贴底层抹面胶浆。4.3.4待胶浆稍干硬至可以碰触时，再立即用抹子涂抹第二道抹面胶浆，直至网格布所有被覆盖。厚度以薇见网格布轮廓为宜，网布之间搭接宽度不应不不小于50mm,先压入一侧，再抹某些抗裂砂浆再压入另一侧，严禁干搭。网布铺贴要平整，无褶皱，砂浆饱满度到达100%。4.3.5在窗洞口等处应沿45方向增贴一道网格布(200m
7、m300mm)图6.2.4.3门窗洞口玻璃纤维布的加固图I-聚苯板：2一标准网布；3一门窗洞口：4一标准网布翻包大于或等于65；5一标准网布搭接4.4系统特殊部位的处理4.4.1色带；按照设计规定的建筑物立面效果图，弹线分杰出带位置及色带宽度（一般分层设置约为50120mm,隔层设置约为200mm）。用壁纸刀及专用工具沿色带线开出设定的凹槽，深度为810三规定阳阴角方正，凹槽平整。色带采用聚苯板条时，聚苯板条胶粘剂应满粘。色带处抗裂沙浆及耐碱涂塑玻纤网格布时，应与平面抹灰面同步进行，聚苯板条上下各100范围内附加耐碱涂塑玻纤网格布，抹抗裂砂浆抹灰要用专用工具做出阴阳角，阴阳角规定方正，美观大方
8、。注：t为保温层厚度，t为低密度聚苯板厚度且240。4.4.2首层加强层首层散水以上2.4m范围勒脚部位应铺贴双层网布，第一层铺贴加强型网格布时网格布与网格布之间可采用对接日勺措施，第二层网格布铺贴时两层网格布之间应搭接，胶浆应饱满，严禁干贴，以提高其抗冲击能力。4.4.3网格布应在下列系统终端进行翻包：门窗洞口、管道及设备洞口、勒脚、阳台、雨蓬、变形缝、女儿墙顶部的I装饰部件等系统终端部位。4.4.4女儿墙和挑檐详细做法如下图:4.4.5带窗套窗口做法如下图:胶枯剂OO网格布翻包/4.4.6勒脚做法如下图:4.4.7封闭阳台保温做法如下图:t聚乙烯泡沫果料棒建筑定时膏嵌缝牧水顶阳台栏板W格布
9、翻包百层外挑图台底板4.4.8伸缩缝处理：空调板伸缩缝处理，在空调板上部位置，应留10mm宽的缝隙，用建筑封闭胶处理，平整度与保温板平整度相似。首层底部伸缩缝宽度为20-3Omnb首先用直径为25rn的泡沫塞缝，然后再用建筑封闭胶处理，表面平整度与保温面平整度相似。墙身变形缝做法如下图：通长低密度聚苯板4.4.9、 苯板抹灰规定：苯板规格规定IooOnmX60Omnb在EPS板四面打一圈宽度50mm的粘结砂浆，厚度为2-3公分，苯板上部在边框上留两个50mm宽的排气道，以免苯板空鼓，中间点6-8个粘接点，直径为100mnb苯板整体粘结面积不不不小于40%,粘结时要用手轻轻振动，由内向外轻拍，使
10、聚合物砂浆与墙体充足接触，不得出现虚粘现象，若墙体平整度误差较大时，应先样板，然后确定板的厚度，通过调整的厚度来控制板的平整度,待粘结砂浆初凝后再用钢刷打磨平整。4.4.10、 保温层打磨：在保温层做完后，用2.5m靠尺进行水平测试,若板缝和平整度不小于规范规定的，板缝要用同等厚度的EPS板进行塞实,然后打磨平整，板面平整度不小于3mm0要用钢刷或砂板进行打磨，直至符合规范规定为止。4.4.IK抹面抗裂砂浆：用抗裂砂浆抹面时，抹子要放平，用力要均匀适度，抹灰厚度要一致（均在IOmm）左右，施工后不能出现抹子痕迹，不能出现坑洼不平，不能出现外漏网格布，不能出现边角毛刺，不能出现阳角不直，阴角弯曲
11、现象，抹灰到达原则，一般以见网格布轮为宜，抹灰施工后24小时内不能被雨淋，严禁在零度如下施工，严禁在35度阳光暴晒下施工。4.5养护面层抹面胶浆抹压完毕后，自然养护（防止强烈阳光直射）至具有足够强度后即可进行表面装饰涂料施工。4.6刮柔性腻子4 .6.1柔性腻子材料应符合5L7规定5 .6.2在面层砂浆到达规定的养护期和强度后再刮腻子，否则引起内层胀裂4.7涂刷弹性涂料，涂料引符合5.8规定1.1 5.材料规定：1.2 1.膨胀聚苯板：膨胀聚苯板应为阻燃型。其性能应符合表的规定，膨胀聚苯板出厂前应在自然条件下陈化42d或在60蒸汽中陈化5do膨胀聚苯板重要性能指标试验项目性能指标导热系数/W/
12、（m.K）0.041表观密度/（kgn?）18.022.O垂直于板面方向的抗拉强度/MPa20.10尺寸稳定性/%WO.30膨胀聚苯板容许偏差试验项目允许偏差厚度mmW50mm1.550mm2.0长度mm2.0宽度mm+1.0对角线差mm3.0板边平直mm2.0板面平整度mm1.0注：本表的J容许偏差以120OmmX60Omm宽时膨胀聚苯板为基准。1.3 胶粘剂胶粘剂与水泥砂浆的拉伸粘结强度在干燥状态下40.6MPa,浸水48h后0.4MPa；与EPS板的拉伸粘结强度在干燥状态和浸水48h后均40.Impa,并且破坏部位应位于EPS板内。1.4 抹面胶浆表抹面胶浆日勺性能指标试验项目性能指标拉
13、伸粘接强度/MPa（与膨胀聚苯板）原强度20.10,破坏界面在膨胀聚苯板上耐水20.10,破坏界面在膨胀聚苯板上耐冻融0.10,破坏界面在膨胀聚苯板上柔韧性抗压强度/抗折强度（水泥基）3.0开裂应变（非水泥基）/%1.5可操作时间/h1.5-4.0耐碱网布重要性能指标试验项目性能指标单位面积质量/（gm2）2160耐碱断裂强力（经、纬向）N50mm2750耐碱断裂强力保留率（经、纬向）/%250断裂应变（经、纬向）/%5.O5.5锚栓:金属螺钉应采用不锈钢或通过表面防腐处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料
14、。锚栓有效锚固深度不不不小于25mm,塑料圆盘直径不不不小于50mm,其技术性能指标应符合表的规定。锚栓技术性能指标试验项目技术指标单个锚栓搞拉承载力原则值/kN20.30单个锚栓对系统传热增长值/W/（m2K）0.0045.6柔性腻子抗裂柔性腻子应采用聚合物弹性乳液及粉料、助剂等制成，可以满足一定变形而保持不开裂，其重要技术性能应满足表规定。表5.7项目单位指标施工性刮涂无困难干燥时间（表干）h0.60浸水后MPa0.40低温贮存稳定性-5。C冷冻4h无变化，刮涂无困难柔韧性直径50mm,无裂纹稠度Cm11135. 8涂料：涂料必须与薄抹灰外墙保温系统相容，应为弹性，其性能指标应符合表弹性涂料重要技术性能指标项目单位指标容器中状态搅拌后无结块，呈均匀状态施工性刷涂无隙碍干燥时间表干时间h4实干时间h8拉伸强度MPa1.0断裂伸长率%2300低温柔性绕IOmm棒-20无裂纹
