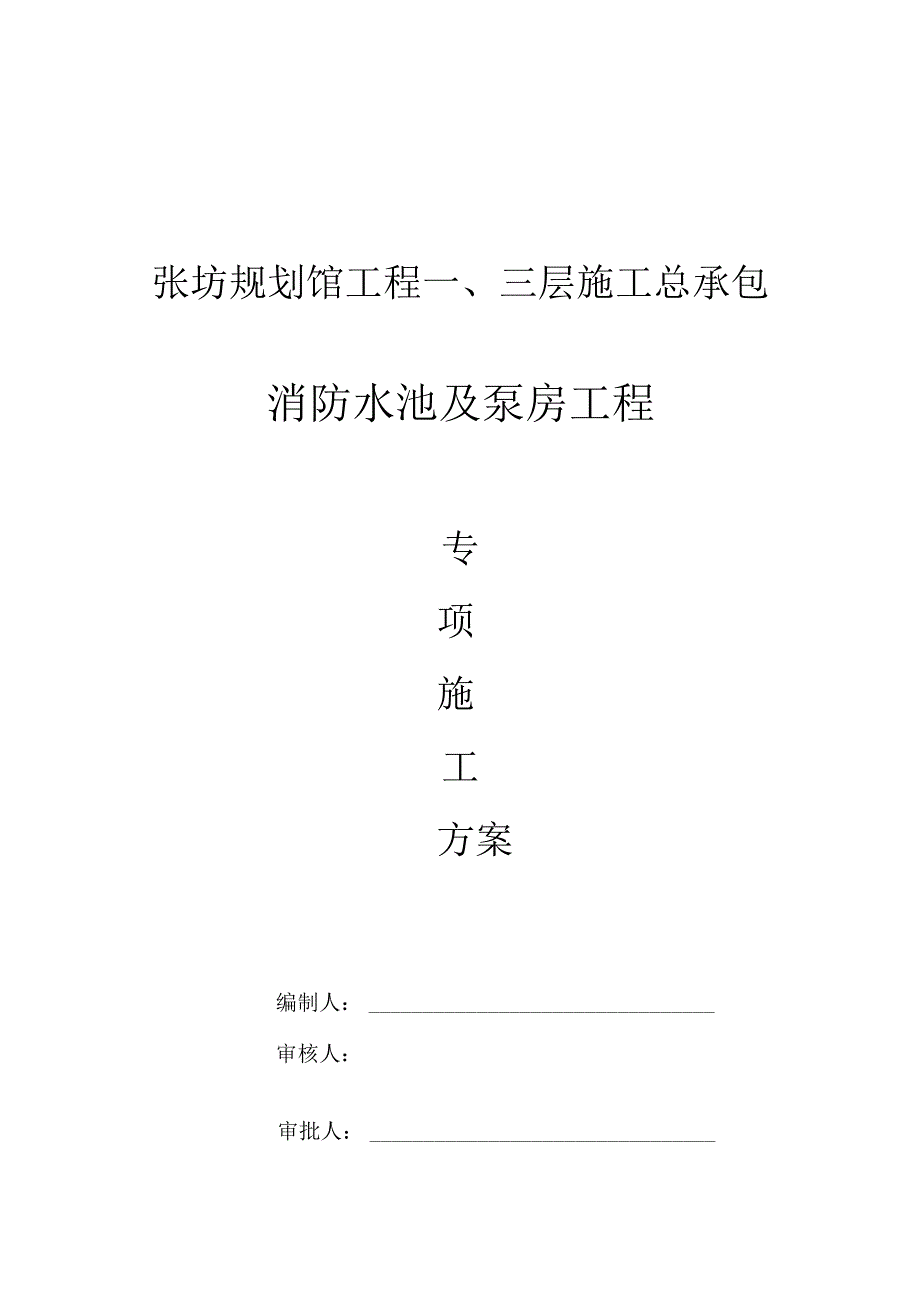

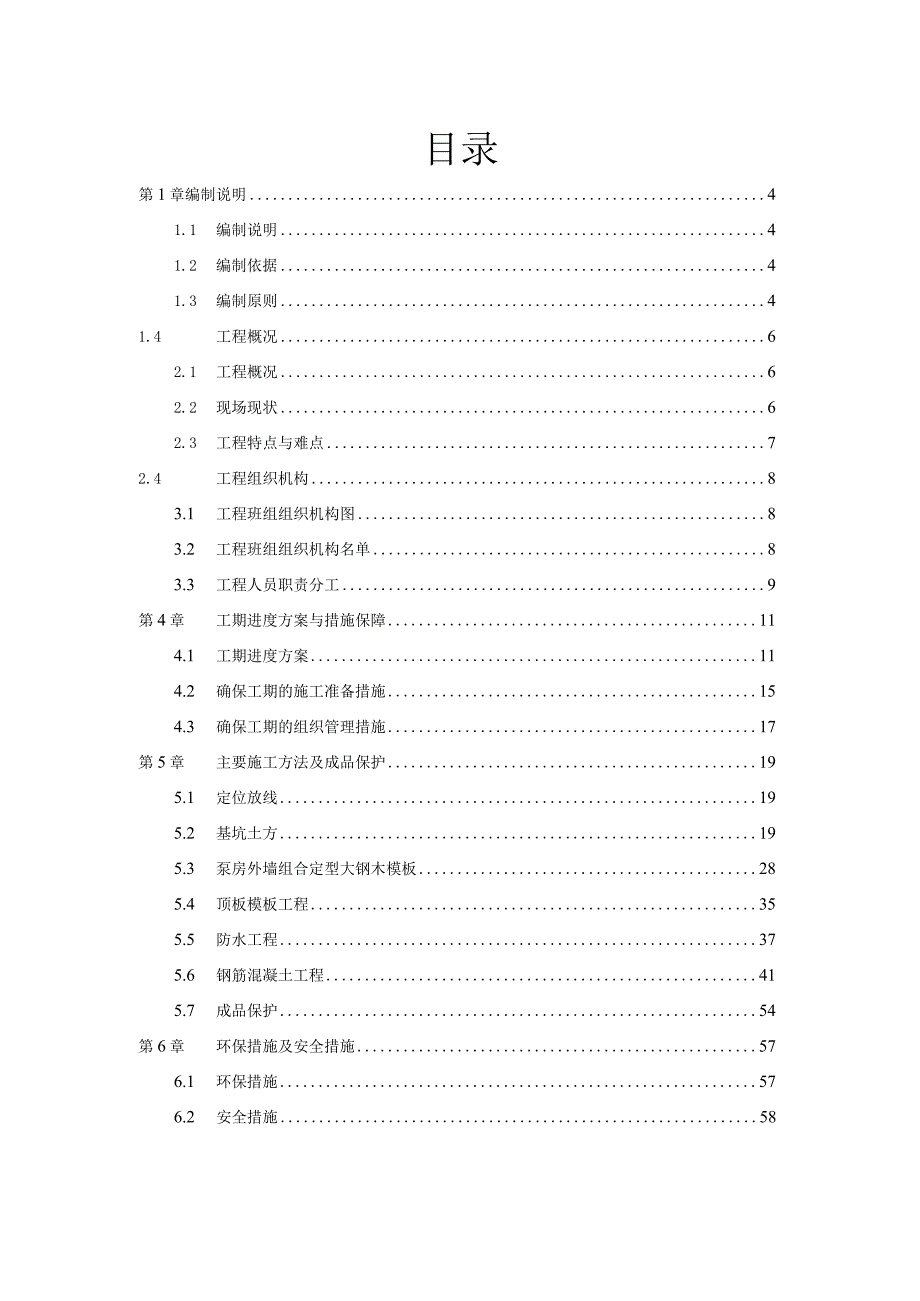

1、张坊规划馆工程一、三层施工总承包消防水池及泵房工程专项施工方案编制人：审核人：审批人：目录第1章编制说明41.1 编制说明41.2 编制依据41.3 编制原则41.4 工程概况62.1 工程概况62.2 现场现状62.3 工程特点与难点72.4 工程组织机构83.1 工程班组组织机构图83.2 工程班组组织机构名单83.3 工程人员职责分工9第4章工期进度方案与措施保障114.1 工期进度方案114.2 确保工期的施工准备措施154.3 确保工期的组织管理措施17第5章主要施工方法及成品保护195.1 定位放线195.2 基坑土方195.3 泵房外墙组合定型大钢木模板285.4 顶板模板工程3

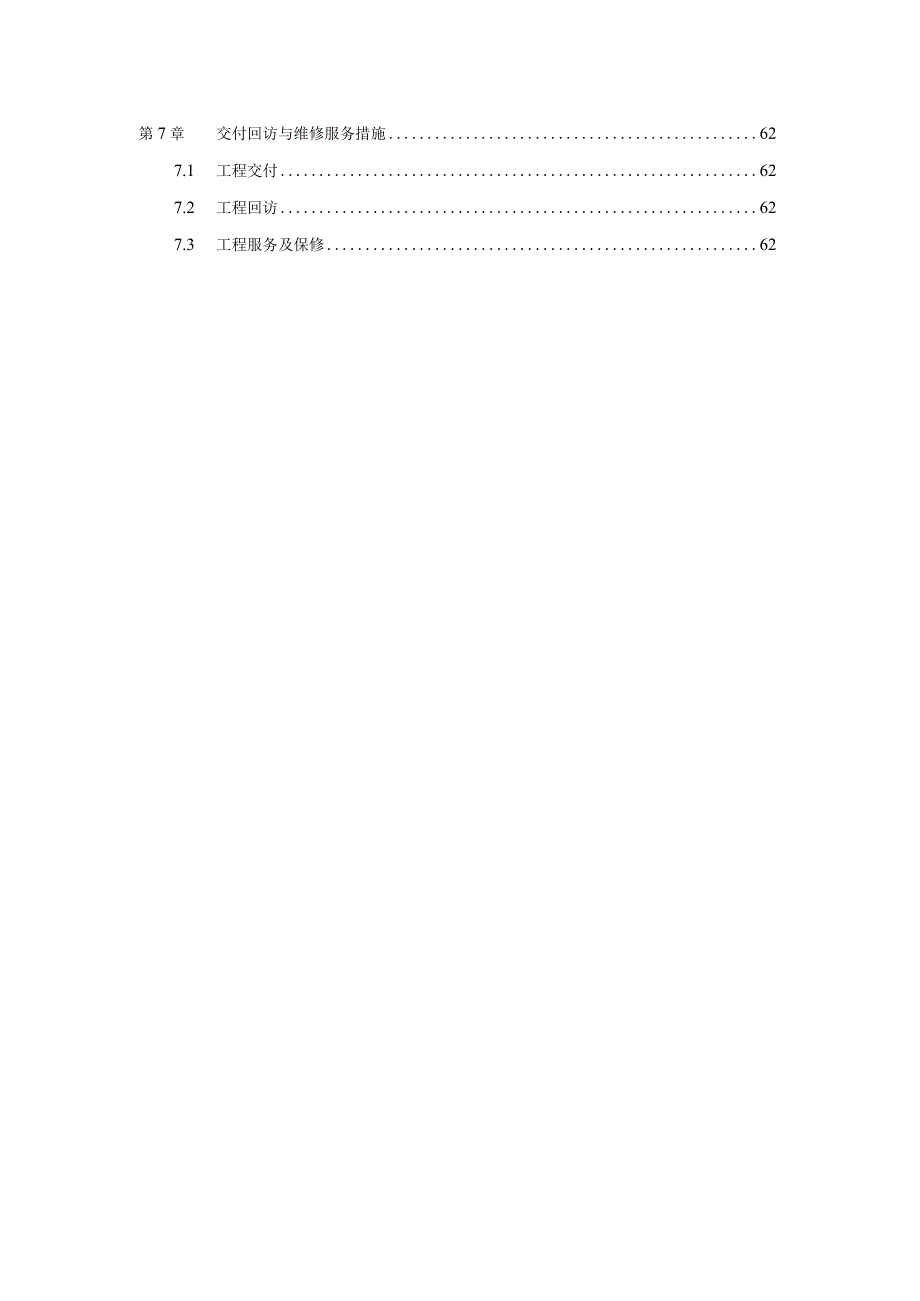

2、55.5 防水工程375.6 钢筋混凝土工程415.7 成品保护54第6章环保措施及安全措施576.1 环保措施576.2 安全措施58第7章交付回访与维修服务措施627.1 工程交付627.2 工程回访627.3 工程服务及保修62第1章编制说明1.1编制说明本施工方案作为现场施工指导依据，包含工程说明、施工工艺、进度方案、质量安全措施、人材机进场方案、安全文明施工、环境保护措施、雨季施工、消防保卫措施等相关内容,本施工方案尽可能考虑相关工序、相关工艺之间的联系、突出方案科学性、可行性。1. 2编制依据(1)施工图纸；(2)施工合同；(3)甲方相关要求；(4)建筑边坡工程技术标准GB5033
3、0-2002；(5)混凝土构造设计标准GB50010-2002；(6)滑坡防治工程设计与施工技术标准DZ/T0219-2006；(7)建筑工程施工质量验收统一标准GB50300-2013；(8)建筑装饰装修工程质量验收标准GB502102011；(9)地下防水工程质量验收标准GB50208-2011；(10)建筑基坑支护技术规程JGJ120-2012；（三）混凝土构造工程施工质量验收标准GB50204-2015；(12)其它相关法律法规等；2. 3编制原则序号内容1认真贯彻国家工程建设的法律、法规、规程、方针和政策。2严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。3采用现代建筑
4、管理原理、流水施工方法和网络施工技术，组织有节奏、均衡和连续地施工。4优先选用先进的施工技术，科学确定施工方案；认真编写各项实施方案，严格控制质量、进度、本钱和安全施工。5坚持“安全第一、预防为主、综合治理”原则，编制安全文明施工和生态环境保护措施，以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。第2章工程概况2.1 工程概况本工程消防水池泵房位于原主体建筑东侧，距离主体建筑约4m,消防水池泵房建筑面积223m2,属于钢筋混凝土剪力墙构造。除垫层外，构造均为C30混凝土，消防水池泵房屋面为种植土屋面，本工程消防水池泵房外饰面装饰应按现有文化石墙面恢复。2.2 现场现状3. 3工程特点与难
5、点（1）本工程消防泵房属于地下室剪力墙构造，层高5.55m,泵房内部包含一个375m3的钢筋混凝土消防水池。本工程消防泵房采用筏板根基，抗震设防烈度8度，本工程抗震等级为二级。（2）本工程消防水池泵房属于后增加工程，原主体施工时未预留消防水池地沟及相关管道预留孔。（3）成品保护：消防水池泵房施工前应对原地下预埋管线做好检测标记，严禁损坏。（4）安全文明施工：张坊规划馆属于公益性场地，现场施工应提前做好施工围挡，做好相应标示标记。施工现场应最好进出管理，实行持证上岗。（5）消防水池泵房泵房属于地下室构造，屋面属于种植土屋面，工程量较小，但工序繁杂，施工前应根据施工方案、进度方案做好相关材料进场方
6、案。施工下一道工序前应做好技术交底。第3章工程组织机构针对本工程特性及重要性，为了保证工程质量、按时完成该工程，我司工程部组织成立消防水池泵房工程专项施工班组。3.1 工程班组组织机构图安全员质检员作业班组3.2 工程班组组织机构名单序号职务姓名I工程工程负责人陈月星2工程经理徐林忠3工程技术负责人陈月星4工程现场管理负责人周华元5土建专业负责人程世福6机电专业负责人孙国新7安全员李代月8质检员刘源9施工班组3.3 工程人员职责分工序号职务职责1工程工程负责人主持制定工程的施工组织设计、质量方案，编制年、季、月施工进度方案。深入施工现场，处理矛盾，解决问题。不断完善经济制度，正确处理工期、质量
7、和效益的关系。2工程经理负责组织审核设计文件，核对工程数量，及时解决施工图纸中的疑问。参加施工调查，组织施工复测，编制实施性施工组织设计，按规定报批后组织实施。3工程技术负责人负责制定施工方案，组织工程部的技术人员学习贯彻有关标准、标准、规程和建设工程强制性条文，贯彻执行公司下达的各项管理制度。4工程现场管理负责人组织协调，质量、安全负责，及时发现与解决问题。作好现场的技术、安全、质量交底工作，履行签认手续，并对规程、措施、交底要求执行情况经常检查，随时纠正违章作业。做好施工队伍技术指导。5土建专业负责人组织协调，质量、安全负责，及时发现与解决问题。作好现场的技术、安全、质量交底工作，履行签认
8、手续，并对规程、措施、交底要求执行情况经常检查，随时纠正违章作业。做好施工队伍技术指导。6机电专业负责人负责现场临时临电管理，做好现场安全用电用水交底工作，履行签认手续，并对规程、措施、交底要求执行情况经常检查，随时纠正违章作业。做好施工队伍技术指导。7安全员经常催促、检查技术操作规程执行情况，并对规程、措施、交底要求执行情况经常检查，随时纠正违章冒险作业。8质检员在工程负责人和施工负责人领导下，根据施工组织设计编制工程质量方案。负责检查、鉴定工程工程是否符合标准和设计规定的要求。第4章工期进度方案与措施保障4.1 工期进度方案4.1.1 总进度方案根据现场实际情况及总工期要求,本改造工程方案
9、总工期89天。方案从2016年7月1日至2016年9月27日。1：期进度方案表标识号名称工期开场时间完成时间前置任务1总工期89.d2016/7/12016/9/272基坑定位测量Ld2016/7/12016/7/13基坑开挖8.d2016/7/22016/7/924基坑排水2.d2016/7/102016/7/1135基坑支护Ld2016/7/102016/7/1036地基钎探2.d2016/7/112016/7/1257根基打夯Ld2016/7/132016/7/1368垫层模板l.d2016/7/142016/7/1479垫层浇筑及养护2.d2016/7/152016/7/16810垫层
10、上20mm厚DS干拌砂浆找平层及养护Ld2016/7/172016/7/17911底板外防水：基层处理剂一低档卷材保护层-3+3mmSBS高聚物沥青卷材防水层3.d2016/7/182016/7/201012防水保护层：50mm厚C20细石混凝土浇筑及养护3.d2016/7/212016/7/231113泵房底板钢筋绑扎2.d2016/7/242016/7/251214泵房底板模板制作安装l.d2016/7/262016/7/261315泵房底板混凝土浇筑及养护2.d2016/7/272016/7/281416消防水池底板钢筋绑扎2.d2016/7/292016/7/301517消防水池底板模
11、板制作安装l.d2016/7/312016/7/311618消防水池底板混凝土浇筑及养护2.d2016/8/12016/8/21719消防水池剪力墙钢筋绑扎3.d2016/8/32016/8/51820消防水池剪力墙木模板制作安装3.d2016/8/62016/8/81921消防水池剪力墙浇筑及养护3.d2016/8/92016/8/112022消防水池剪力墙模板撤除Ld2016/8/122016/8/122123消防水池顶板钢筋绑扎l.d2016/8/132016/8/132224消防水池顶板模板制作安装3.d2016/8/142016/8/162325消防水池顶板混凝土浇筑及养护3.d20
12、16/8/172016/8/192426泵房剪力墙钢筋绑扎3.d2016/8/202016/8/222527泵房剪力墙组合定型钢模板吊装3.d2016/8/232016/8/252628泵房剪力墙混凝土浇筑及养护3.d2016/8/262016/8/282729泵房剪力墙模板及消防水池顶板模板撤除2.d2016/8/292016/8/302830泵房顶板钢筋绑扎Ld2016/8/312016/8/312931泵房顶板模板制作安装2.d2016/9/12016/9/23032泵房顶板混凝土浇筑及养护3.d2016/9/32016/9/53133泵房顶板模板撤除l.d2016/9/62016/9/
13、63234楼梯钢筋绑扎2.d2016/9/72016/9/83335楼梯模板制作安装2.d2016/9/92016/9/103436楼梯混凝土浇筑及养护3.d2016/9/112016/9/133537消防水池内防水卷材：3+3InmSBS高聚物沥青卷材防水层2.d2016/9/72016/9/83338泵房内设备根基钢筋绑扎及模板制安2.d2016/9/72016/9/83339泵房内设备根基混凝土浇筑及养护2.d2016/9/92016/9/103840泵房内地面C15细石混凝土找坡层l.d2016/9/112016/9/113941泵房内地面1.5mm厚聚合物水泥基防水涂料l.d2016/9/122016/9/124042泵房内地面35mm厚C20细石混凝土l.d2016/9/132016/9/134143泵房内墙面及天棚刮腻子2.d2016/9/142016/9/154244泵房内墙面及天棚刷乳胶漆Ld2016/9/162016/9/164345消防水池内管道安装及套管防水2.d2016/9/172016/9/
