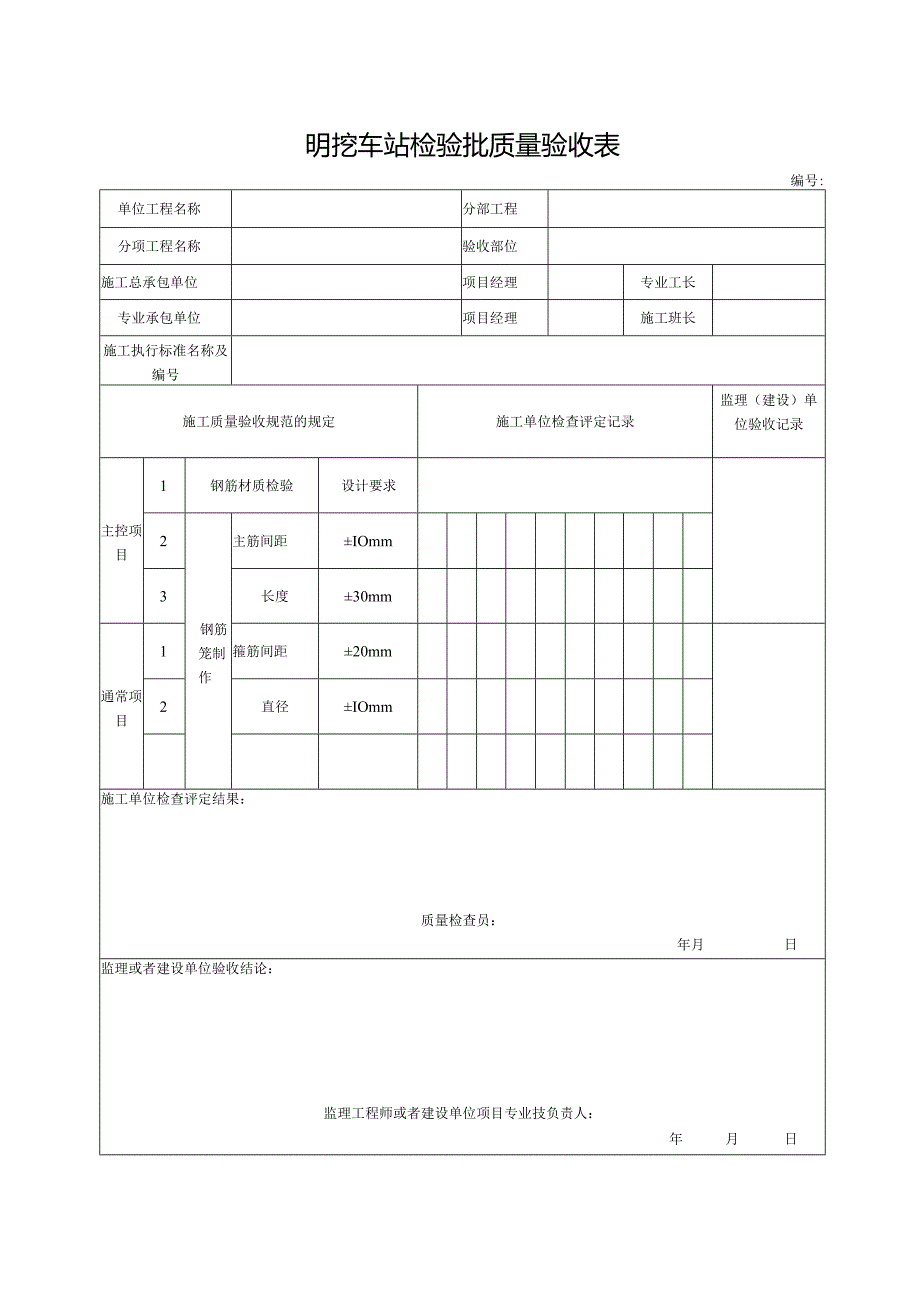

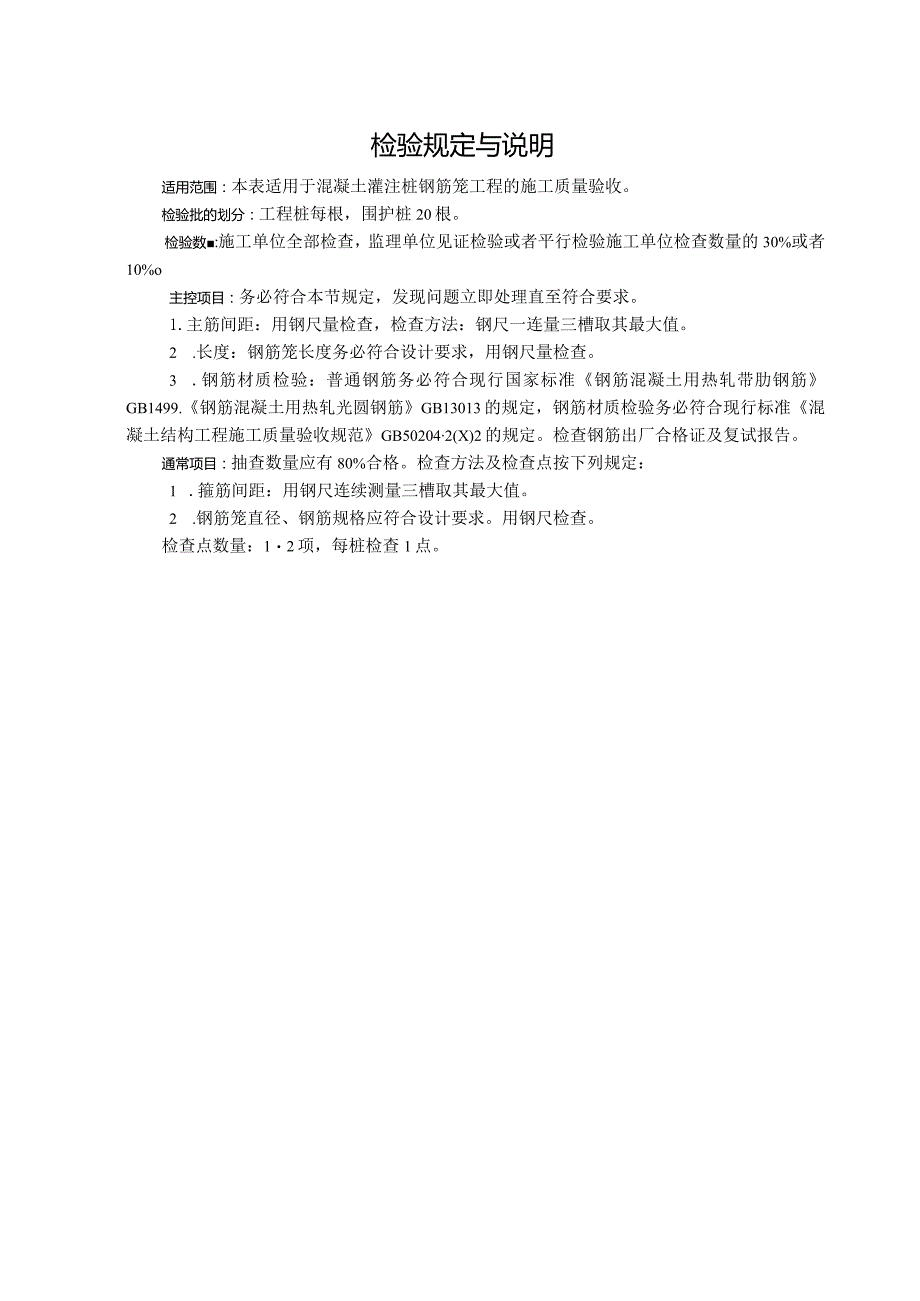

1、明挖车站检验批质量验收表编号:单位工程名称分部工程分项工程名称验收部位施工总承包单位项目经理专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1钢筋材质检验设计要求2钢筋笼制作主筋间距IOmm3长度30mm通常项目1箍筋间距20mm2直径IOmm施工单位检查评定结果：质量检查员：年月日监理或者建设单位验收结论：监理工程师或者建设单位项目专业技负责人：年月日检验规定与说明适用范围：本表适用于混凝土灌注桩钢筋笼工程的施工质量验收。检验批的划分：工程桩每根，围护桩20根。检验数:施工单位全部检查，监理单位见证检验或者平
2、行检验施工单位检查数量的30%或者10%o主控项目：务必符合本节规定，发现问题立即处理直至符合要求。1.主筋间距：用钢尺量检查，检查方法：钢尺一连量三槽取其最大值。2 .长度：钢筋笼长度务必符合设计要求，用钢尺量检查。3 .钢筋材质检验：普通钢筋务必符合现行国家标准钢筋混凝土用热轧带肋钢筋GB1499.钢筋混凝土用热轧光圆钢筋GB13013的规定，钢筋材质检验务必符合现行标准混凝土结构工程施工质量验收规范GB502042(X)2的规定。检查钢筋出厂合格证及复试报告。通常项目：抽查数量应有80%合格。检查方法及检查点按下列规定：1 .箍筋间距：用钢尺连续测量三槽取其最大值。2 .钢筋笼直径、钢筋

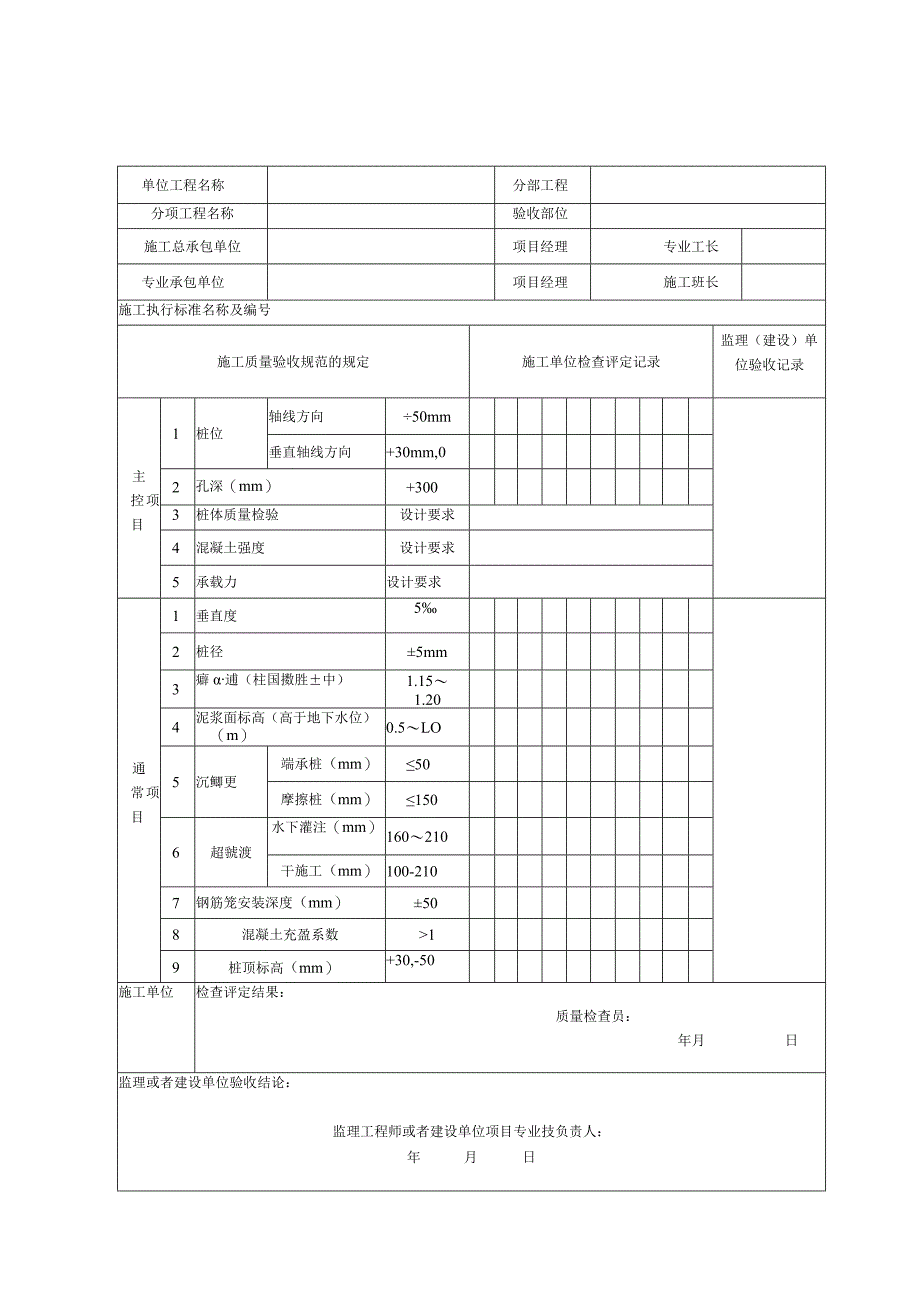

3、规格应符合设计要求。用钢尺检查。检查点数量：12项，每桩检查1点。单位工程名称分部工程分项工程名称验收部位施工总承包单位项目经理专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1桩位轴线方向50mm垂直轴线方向+30mm,02孔深（mm）+3003桩体质量检验设计要求4混凝土强度设计要求5承载力设计要求通常项目1垂直度52桩径5mm3癖逋（柱国擞胜中）1.151.204泥浆面标高（高于地下水位）（m）0.5LO5沉鲫更端承桩（mm）50摩擦桩（mm）1506超虢渡水下灌注（mm）160210干施工（mm）100
4、-2107钢筋笼安装深度（mm）508混凝土充盈系数19桩顶标高（mm）+30,-50施工单位检查评定结果：质量检查员：年月日监理或者建设单位验收结论：监理工程师或者建设单位项目专业技负责人：年月日检验规定与说明适用范围：本表适用于钢筋混凝土灌注桩工程的施工质量验收。检验批的划分：工程桩每根、围护桩20根划分为一个检验批。主控项目：1 .桩位：每桩检查，应符合GB50299规定；检验方法：拉线尺量检查。2 .孔深：只深不浅，用重锤测量，或者测钻杆、套管长度。3 .桩体质量检验：低应变动测法检测桩身完整性，抽测数量很多于总桩数的10%,且很多于5根。4 .混凝土强度：施工结束后务必检查混凝土强度
5、，混凝土强度等级务必符合设计要求。检查混凝土强度报告或者钻芯取样送试报告。混凝土强度试件的留置数量，同一配合比每班不得少于一组，灌注桩每5根不得少于一组。监理单位见证检验或者平行检验施工单位检查数量的30%或者10%o混凝土强度检验评定方法务必符合现行国家标准混凝土强度检验评定标准GB/T50107-2010的有关规定。5 .承载力：务必满足设计要求。检验方法：检查桩基检测报告。通常项目：全部检查抽检数量应有80%合格。检验方法及检查点数按下列规定：1 .垂直度：测套管或者钻杆，或者用超声波检测，干施工“吊垂球”法检测。2 .桩径：使用“井径仪”或者超声波检测，干施工时用钢尺量。3 .泥浆比重
6、（粘土或者砂性土中）用比重计测，清孔后在距孔底50Cm处取样测试。4 .泥浆面标高：应高于地下水位，目测检查。5 .沉渣厚度：沉渣仪或者重锤测量。6 .混凝土坍落度：混凝土坍落度仪检查。7 .钢筋笼安装深度：钢尺量测。8 .混凝土充盈系数：检查单桩的实际灌注量，计算充盈系数。9 .桩顶标高：扣除桩顶浮浆层及劣质桩体。水准仪测量检查。检验点数量：抽检20%,序号1.9项每桩检查1点单位工程名称分部工程分项工程名称验收部位施工总承包单位项目经理专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建助单腿!攵记主控项目1墙体强度设计要求2墙体的止
7、水性能设计要求3垂直度永久结构1/300临时结构1/150通常项目1导墙尺寸宽度W+40mm墙面平整度5mmIOmm2沉渣厚度永久结构100mm临时结构200mm3槽深100mm4混凝土股卜落度l80-220mn5钢筋笼尺寸长度50mm宽度20mm厚度0mm,-IOmm主筋间距IOmm分布筋间距20mm碘仲位1+IOrnm6墙平下面度地Ii整永久结构100mm临时结构150mm插式结构20mm7永久结构时的预埋件位置水平向WIoomm垂直向200mm施工单位检查评定结果：质量检查员：年月日监理或者建设单位验收结论：监理工程师或者建设单位项目专业技负责人：年月日检验规定与说明适用范围：本表适用于
8、地下连续墙检验批质量验收。检验批的划分：每幅地下连续墙分为一个检验批。主控项目：1 .地下连续墙工程所用原材料、墙体强度务必符合设计要求。检验数量：施工单位按每一单元槽段碎制作抗压强度试件一组，每5个槽段应制作抗渗压力试件一组。钢筋、水泥等原材料按进场的批次与产品的抽样检验方案确定;监理单位见证或者平行检查施工单位检查数量的30%o检验方法：观察与检查材料合格证、检查试验报告。2 .挖槽的平面位置、长度、深度、宽度与垂直度、槽底沉磴厚度应符合设计要求。检验数量：施工单位全数检查，监理单位见证检查施工单位检查数量的30%。检验方法：尺量、检查挖槽施工记录，用测斜仪检测。3 .地下连续墙的钢筋骨架
9、与预埋管件的安装应基本无变形，预埋件无松动与遗漏,标高、位置应符合设计要求。检验数量：施工单位、监理单位按单元槽段全数检查。检验方法：观察与尺量。4 .地下连续墙的裸露墙面应表面密实、无渗漏。孔洞、露筋、蜂窝累计面积不超过单元槽段裸露面积的5%。检验数量：施工单位、监理单位按单元槽段全数检查。检验方法：观察与尺量。5 .地下连续墙的垂直度：永久结构同意偏差为1/30()；临时结构同意偏差为1/50。检验数量：施工单位全数检查、监理单位按施工单位检查数量的30%作见证检查。检验方法：超声波测槽仪或者成槽机上的监测系统。通常项目：全部检查抽检数量应有80%合格。检验方法及检查点数按下列规定：1.地
10、下连续墙的同意偏差及检验方法应符合表4.1.15的规定。检验数量：施工单位全数检查、监理单位按施工单位检查数量的30%见证检查或者10%平行检查。序号检查项目同诲偏差或者同意值(mm)检验方法I导墙尺寸宽度W+40用钢尺量,W为导墙设计宽度墙面平整度5用2m卡尺、塞尺量导墙平面位置10用钢尺量2沉渣厚度永久结构1(X)重锤测或者沉积物测定仪测临时结构2003槽深+100重锤测4混凝土坍落度180-2坍落度测定仪5钢筋笼尺寸长度50钢尺量，每片钢筋网检查上、中、下三处宽度20厚度0-10主筋向距10取任断面,连续量取间距，取平均值作为点，每片钢筋网上测四点分布筋间距20预埋件中心位置10抽查6地卜墙表面平整度永久结构100此为均匀粘土层，松散及易坍土层由设计决定临时结构150插入式结构207永久结构时的预埋件位S水平向I0用钢尺量垂直向W20水准仪单位工程名称分部工程分项工程名称验收部位施工总承包单位项目经理专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1原材料检验符合设计要求2钉孔锚固砂浆强度符合设计要求3喷射混凝土强度符合设计要求通常项目1土钉孔深50mm2土钉间距50mm土钉长度50mm网格间距50mm
