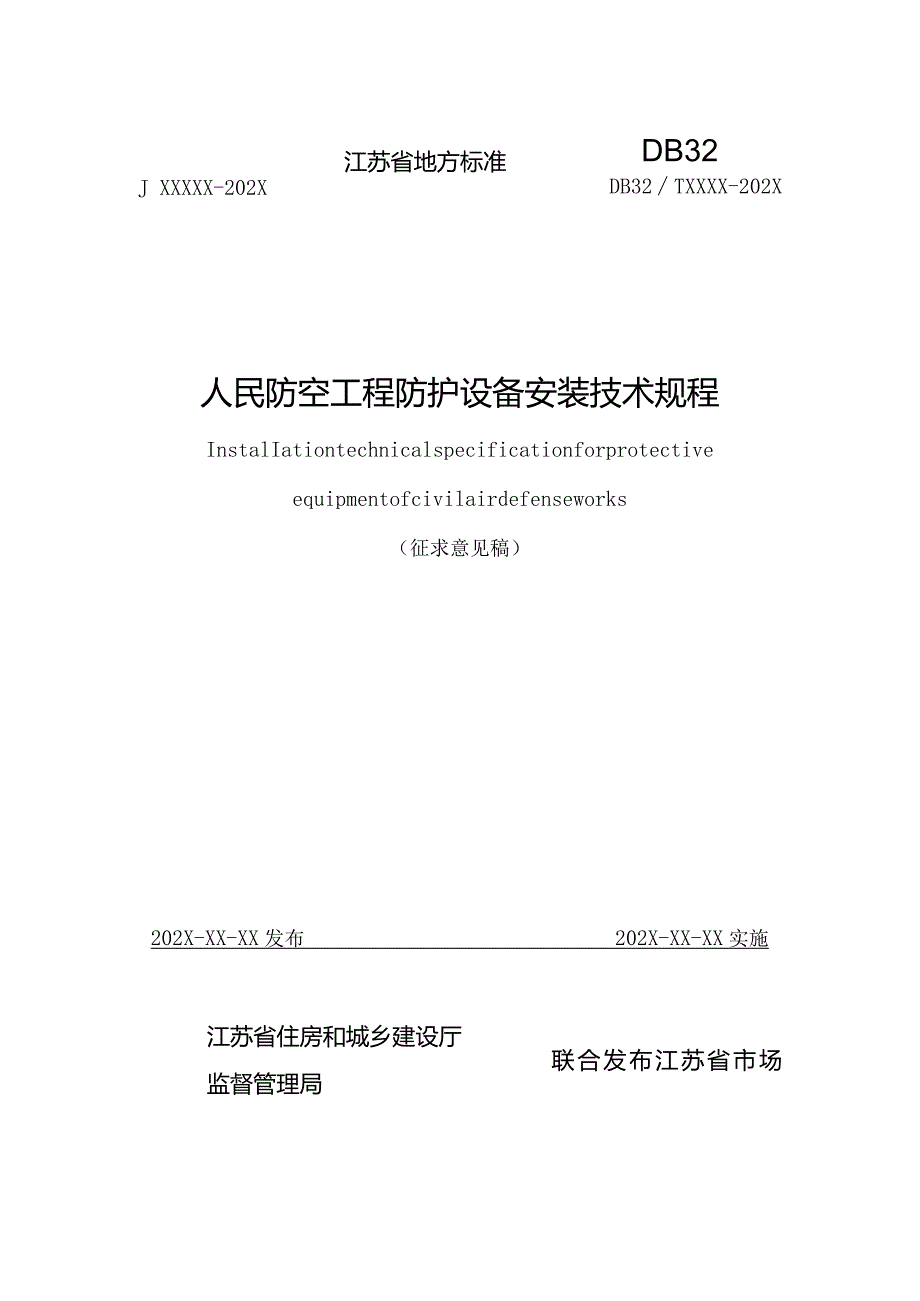

1、江苏省地方标准DB32J XXXXX-202XDB32TXXXX-202X人民防空工程防护设备安装技术规程InstalIationtechnicalspecificationforprotectiveequipmentofcivilairdefenseworks（征求意见稿）202X-XX-XX发布202X-XX-XX实施江苏省住房和城乡建设厅联合发布江苏省市场监督管理局1总则12术语23基本规定44门类防护设备安装54.1 防护设备门框安装54.2 防护设备门扇安装134.3 防护设备门框门扇调试144.4 防护设备油漆及标识标牌164.5 悬摆式防爆波活门、胶管式防爆波活门安装174.6
2、密闭阀门安装184.7 自动排气活门、防爆超压排气活门安装204.8 防爆地漏安装224.9 过滤吸收器安装235防护设备安装质量验收245.1 防护密闭门、密闭门安装质量验收245.2 防爆波活门安装质量验收265.3 密闭阀门安装质量验收275.4 自动排气活门、防爆超压排气活门安装质量验收285.5 防爆地漏安装质量验收295.6 过滤吸收器安装质量验收30附录A防护设备安装施工隐蔽工程检查记录表31附录B防护密闭门和密闭门最大允许漏气量31本标准用词说明33引用标准名录34条文说明351.0.1为提高江苏省人防工程防护设备的安装技术水平，保障人防工程防护设备的安装质量，制定本规程。1.
3、0.2本规程适用于省内新建、扩建、改建的5级及以下各类人防工程常用防护设备安装与验收，也适用于人防工程的平战转换。1.0.3人防工程防护设备安装技术除应执行本规程的规定外，尚应符合国家和江苏省现行有关标准的规定。2.0.1防护设备protectiveequipment设于工程人员、设备出入口，武器射孔和进（排）风、排烟道口部，防护单元分区处，用以阻挡或削弱冲击波，阻挡生化毒剂进入的设备。2.0.2人防门airdefensedoor用于人防工程口部的防护设备，包括：防护门、防护密闭门、密闭门和防爆波活门等。防护门、防护密闭门、密闭门和防爆波活门等通常称作人防门类防护设备，简称人防门，由门框和门扇
4、组成。2.0.3防护密闭门airtightblastdoor既能阻挡冲击波，又能阻挡毒剂进入的门。2.0.4密闭门airtightdoor能阻挡毒剂，但不能阻挡冲击波进入的门。2.0.5密闭阀门airtightvalve能保证通风系统密闭的阀门，如手动密闭阀门和手、电动两用密闭阀门。2.0.6防爆波活门blastvalve设于工程进（排）风、排烟口部，在冲击波到来时能迅速自动关闭的防冲击波设备，如悬摆式防爆波活门、胶管式防爆波活门等。2.0.7自动排气活门automaticexhaustvalve靠阀门两侧空气压差作用自动启闭的具有抗冲击波余压功能的排风活门。2.0.8密闭观察窗airtigh
5、tobservationwindow既有密闭功能又有透视功能的窗。2.0.9防爆地漏blastprooffloordrain战时能防止冲击波和毒剂等进入人防工程内部的地漏。2.0.10过滤吸收器filterabsorber滤除受污染气流中的毒剂、生物战剂和放射性粉尘的过滤装置。2.0ll门框墙door-framewall在门孔四周保障门扇就位并承受门扇传来的荷载的墙。2.0.12后浇槽post-castgroove基础底板或楼板混凝土浇筑时，在门框墙下槛梁及其两侧预留的槽。3基本规定3.0.1防护设备在施工现场应堆放整齐，在安装过程中，应选用满足吊装要求的起重设备和工具。3.0.2防护设备进场
6、前，应向监理单位提供产品合格证等相关材料。安装前应进行图纸会审和设计交底，对防护设备的型号尺寸及安装位置，轴线标高等数据进行复核。3.0.3防护设备门框锚固钩宜在工厂内完成焊接。锚固钩规格、数量、间距及焊缝质量，应符合生产图纸要求。3.0.4防护设备门框应在墙体钢筋绑扎前安装到位，防护设备门框应随工程主体一次安装到位。3.0.5防护设备门框安装完毕应由监理单位组织施工单位和防护设备生产安装企业进行隐蔽工程检查验收，并形成隐蔽工程检查验收记录。3.0.6防护设备全部安装完成后，应逐橙进行质量验收。4门类防护设备安装1.1.1 设备门框安装4.1.1 防护设备吊装机械应满足吊装要求，特种设备应符合
7、国家或行业规定的安全技术规范的要求。4.1.2 防护设备安装质量检测采用的仪器、设备和量具应处于计量检定校准合格有效期内。4.1.3 防护设备安装流程见图4.1.3o图4.1.3防护设备安装流程4.1.4 防护设备门框进场及验收1防护设备门框进场验收应由监理单位组织，进场资料包括定点生产和安装企业资质证明文件、产品出厂质量检验检测报告、产品合格证等材料；2防护设备门框进场应全数进行验收，经验收合格后方可进场;3防护设备门框规格型号、数量应与施工图一致；4钢结构双开门框内侧应设置临时支撑，支撑数量、材质及规格应满足生产图纸要求、支撑与门框焊接位置应满焊，焊缝高度应满足生产图纸要求；5防护设备门框
8、无损坏、变形、锈蚀，锚固钩焊接牢靠、间距均匀、数量符合生产图纸要求；6防护设备门框产品质量检测项目包括门框的宽偏差、高偏差和对角线长度差值等，偏差应符合人民防空工程防护设备产品与安装质量检测标准（暂行）RFJ003-2021表5.L1的规定。4.1.5 防护设备门框进场前应与施工单位确认，活门槛门框安装前施工单位应预留后浇槽，两侧墙板钢筋不得绑扎。大型门框如有特殊要求需分体进场，应与设计单位沟通确认。4.1.6 防护设备门框安装前，应由建设单位组织设计、施工、监理单位以及防护设备生产安装企业对人防门安装进行安装技术交底。交底内容包括：人防门安装条件、后浇槽预留、防护设备门扇吊环预留、各专业配合
9、要求等，并形成技术交底记录。4.1.7 监理单位应对门框的规格型号、门扇开启方向、标高尺寸、垂直度偏差，门框支撑的独立性和可靠性，门框锚固钩的材质、尺寸、间距、焊缝要求以及门框吊环预埋等进行逐项检查并记录。4.1.8 防护设备门框安装前应由施工单位提供三线数据（门槛标高线、门框墙边线、门孔中心线），安装时应复核三线数据。4.1.9 防护设备门框安装，应满足下列条件：1防护设备门框立框支撑件和预留后浇槽见图4.1.9,设置应符合施工要求，门框支撑构件应与底板连接牢固;图4.1.9后浇槽示意图2浇筑基础底板或楼板混凝土时，应在门框墙下槛梁及其两侧基础底板或楼板预留后浇槽，并应符合表4.1.9规定；
10、表4.L9防护设备门框后浇槽宽度及深度要求序号门槛形式门孔宽(mm)下门槛钢筋外缘到后浇槽边缘的距离(mm)后浇槽深度(mm)1活门槛式人防门150030015015005002502无门槛式人防门150030015015005002503防护设备门框安装前，应检查防护设备门框立框支撑件和预留后浇槽设置是否符合规定，且对混凝土强度进行检查，当混凝土强度达到设计强度50%以上时，方可进行门框安装；4防护设备门框应在墙板钢筋绑扎前安装完毕。4.1.10 防护设备门框吊装转运时要缓慢平稳，双开门吊装点宜设置在门框宽度的1/4和3/4处。4.1.11 带活门槛防护设备门框的下槛锚固钩应深入底板钢筋或下
11、槛钢筋内，其他类型门框的下槛锚固钩应深入下槛钢筋内。4.1.12 门框吊装到安装位置后，测量调整门框标高及水平度、门框前后及左右垂直度，垂直度偏差测定方法见图4.1.12。图4.1.12垂直度偏差测定IT则量左门框竖边左右方向垂直度；2-测量左门框竖边前后方向垂直度；3-测量右门框竖边左右方向垂直度；4-测量右门框竖边前后方向垂直度；d-垂直度实测值4.1.13门框调整到位后，应立即进行支撑固定：1人防门框的支撑体系应由斜向支撑杆件、水平支撑杆件、横向水平连接杆件等组成；2斜向支撑杆件应采用外径不小于60n三,壁厚不小于4mm的钢管制作，其中用于微调门框垂直度的斜向支撑杆件可设置不小于M42义
12、3的双向调节螺栓。斜向支撑件上端与门框焊接，下端与立框支撑件焊接。斜向支撑件与底板的夹角宜为60；3水平支撑杆件、横向水平连接杆件应采用外径不小于48mm,壁厚不小于3mm的钢管，一端与门框焊接，另一端与斜向支撑杆件焊接。斜向支撑杆件、水平支撑杆件、横向水平连接杆件，彼此相互连接，交叉处应连接固定牢靠。4监理单位应对门框支撑进行重点监理，确保支撑不受破坏。4.1.14 人防门孔宽度B04000m时，应设置双侧支撑，每侧支撑不应少于3根，钢结构双开门框、封堵框还应在门框前后设置双面斜向和水平外支撑，斜向支撑杆与地面成60夹角，见图4.L16。曲图4.1.16Bo4OOOmm时双侧支撑体系（钢结构
13、双开门框）4.1.17 防护设备门框支撑固定完成后，应对三线数据（门槛标高线、门框墙边线、门孔中心线）进行复核，并形成安装测量复核记录。隐蔽工程验收内容包括：1防护设备门框规格型号、轴线、位置及标高、安装方向和门扇开启方向；2锚固钩设置应符合设计要求，并应深入钢筋网内；3防护设备门框外部支撑体系应固定牢靠；4防护设备门框等电位连接应安装到位，接地装置的设置应符合接地设计和规范要求；5门框墙制作的允许偏差应符合人民防空工程质量验收与评价标准RFJ01-2015表7.2.16的规定。4.1.18封模及复检1防护设备门框支撑体系与模板支撑体系应独立，其他专业施工人员不得擅自撬动门框支撑，监理人员在门
14、框墙模板安装时应进行旁站；2模板及模板支撑件严禁放置于防护设备门框边及钱页板上；3防护设备门框墙体模板安装完成后，在浇筑混凝土前，应由监理单位组织施工单位和防护设备生产安装企业对防护设备门框安装及支撑体系进行验收并形成检查验收记录，合格后方可进行浇筑；4为保证模板安装完成后能进行垂直度测量，施工单位支模时,不得遮挡两侧门框角钢内侧及外侧平面，确保防护设备生产安装企业能测量垂直度，隐蔽工程检查记录表见本规程附录A。4.1.19 施工单位在人防防护段顶板钢筋施工时，应按要求在相应位置预埋用于吊装防护设备门扇的吊环，吊环材质应采用Q235B圆钢或HPB300圆钢，直径不应小于20m,不得采用冷加工钢筋。4.1.20 人防门扇吊装用的吊环应严格按照施工图纸加工，并按图纸要求的位置进行预埋。吊环预埋在顶板时，应设置在上层钢筋内，末端弯钩应勾住顶板上层钢筋或与其进行焊接，见图4.1.20,施工时应注意对该部位混凝土保护层的控制。当图纸未明确吊环位置时，吊环可设置在单开门的门框宽度中心位置，或双开门的门框宽度1/4位置，且距离门框墙300mm。吊环未预埋或漏埋时，安装人员不得擅自使用膨胀螺栓安装。顶板上层钢筋图4.1.20吊环预埋示意图4.2.1防护设备门扇进场及验收1防护设备门扇宜在人防主体结构验收后
