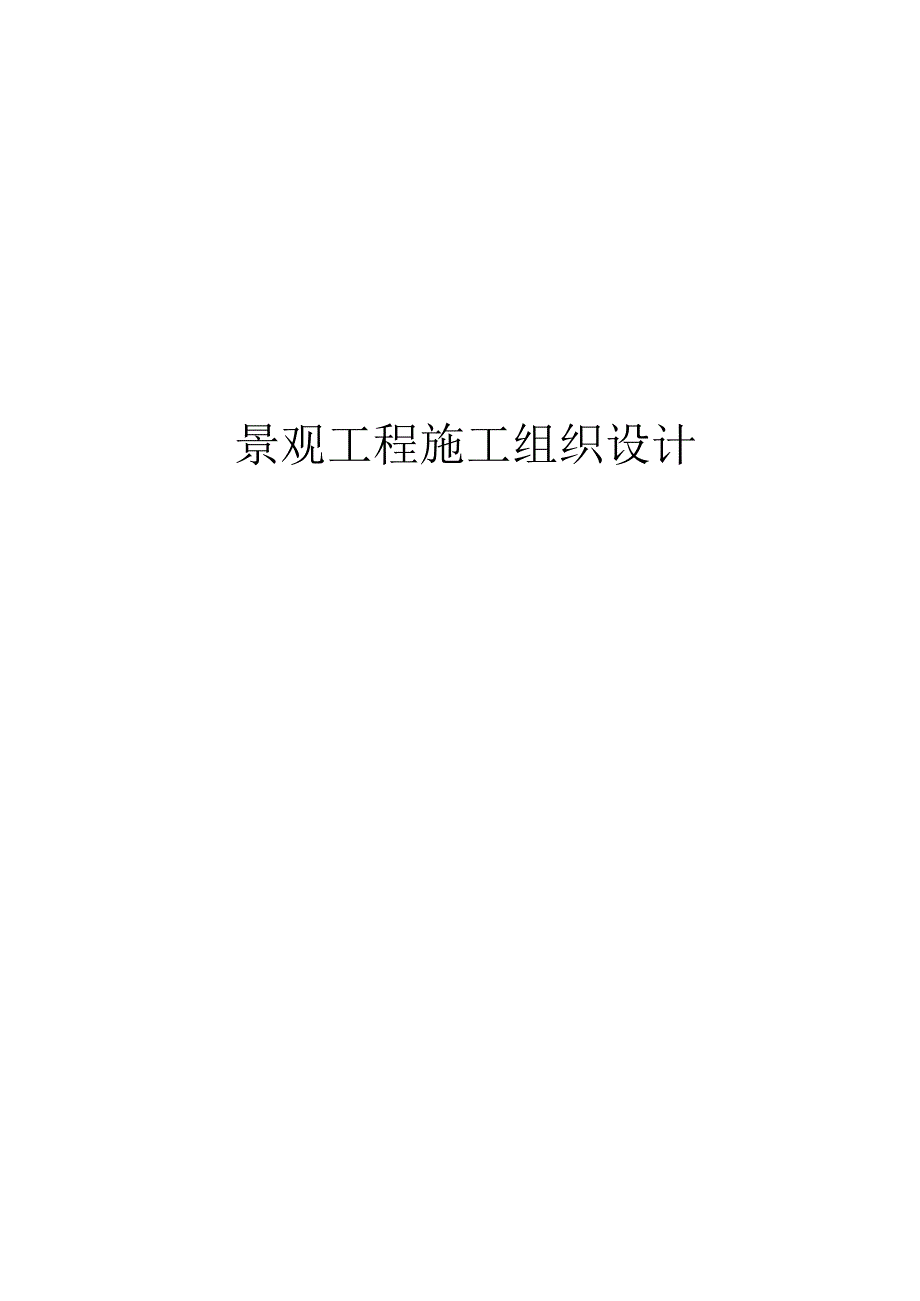

《景观工程施工组织设计.docx》由会员分享,可在线阅读,更多相关《景观工程施工组织设计.docx(36页珍藏版)》请在第壹文秘上搜索。

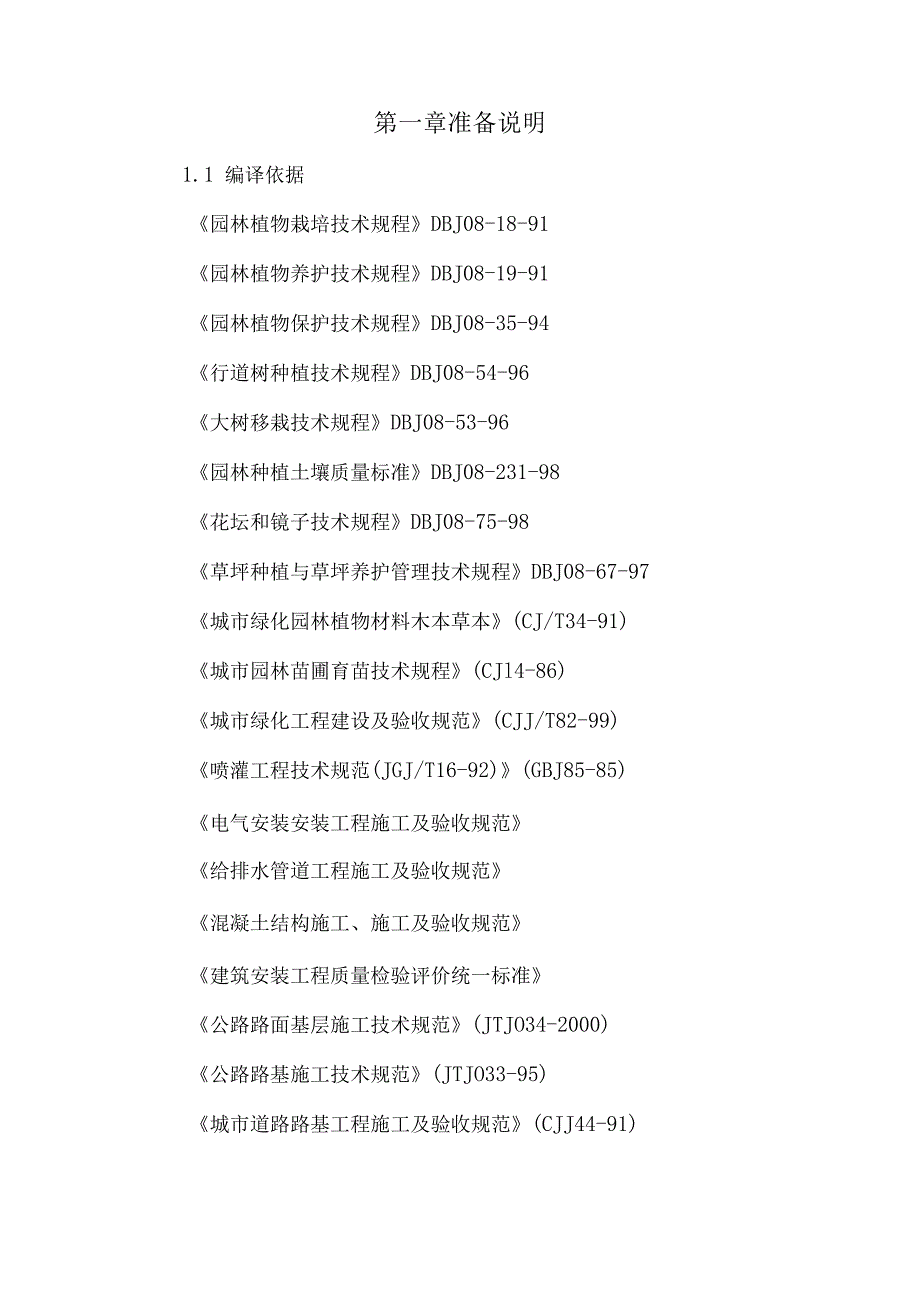

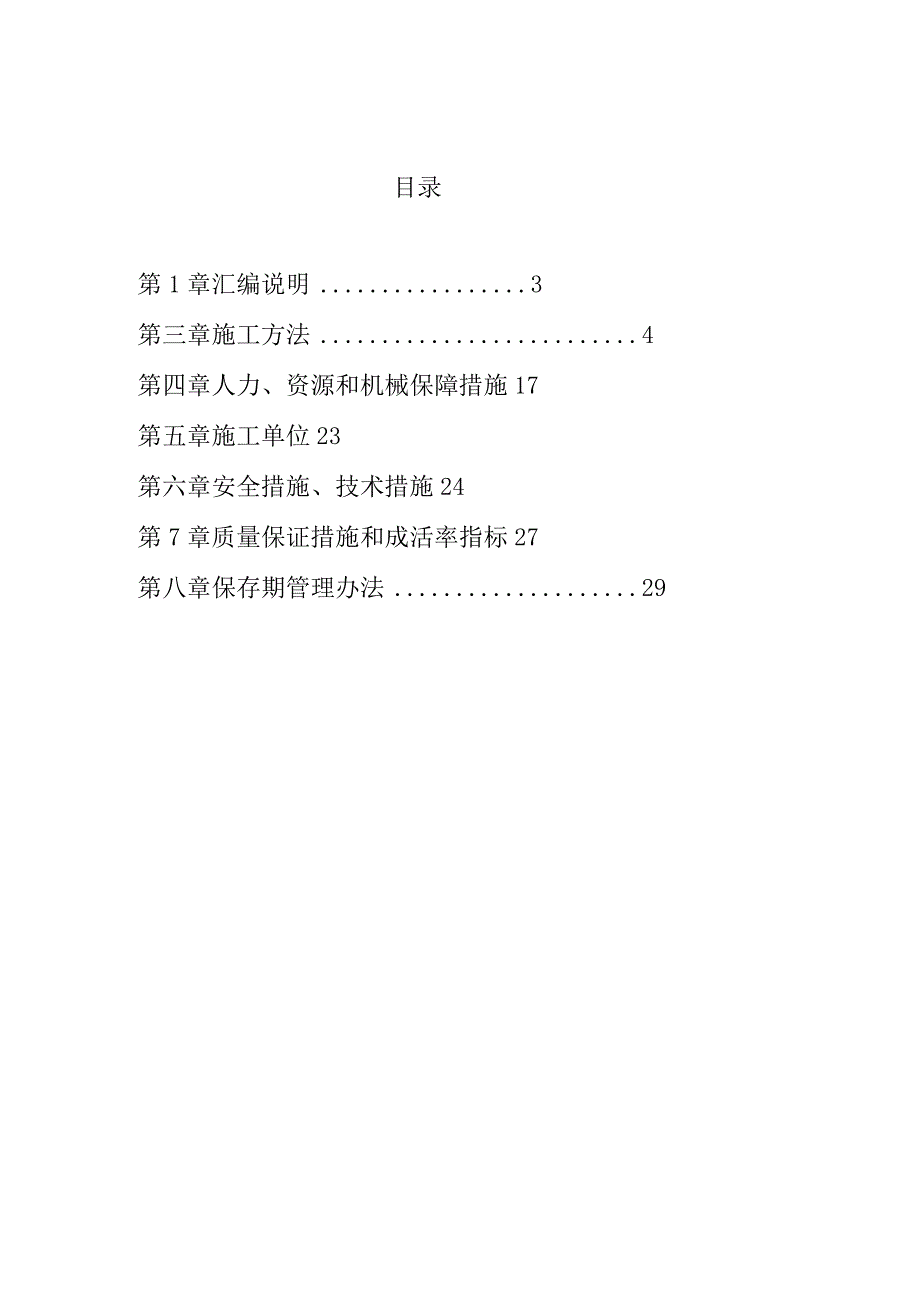

1、景观工程施工组织设计目录第1章汇编说明3第三章施工方法4第四章人力、资源和机械保障措施17第五章施工单位23第六章安全措施、技术措施24第7章质量保证措施和成活率指标27第八章保存期管理办法29第一章准备说明1.1 编译依据园林植物栽培技术规程DBJ08-18-91园林植物养护技术规程DBJ08-19-91园林植物保护技术规程DBJ08-35-94行道树种植技术规程DBJ08-54-96大树移栽技术规程DBJ08-53-96园林种植土壤质量标准DBJ08-231-98花坛和镜子技术规程DBJ08-75-98草坪种植与草坪养护管理技术规程DBJ08-67-97城市绿化园林植物材料木本草本(CJ/
2、T34-91)城市园林苗圃育苗技术规程(CJl4-86)城市绿化工程建设及验收规范(CJJ/T82-99)喷灌工程技术规范(JGJ/T16-92)(GBJ85-85)电气安装安装工程施工及验收规范给排水管道工程施工及验收规范混凝土结构施工、施工及验收规范建筑安装工程质量检验评价统一标准公路路面基层施工技术规范(JTJO34-2000)公路路基施工技术规范(JTJO33-95)城市道路路基工程施工及验收规范(CJJ44-91)建业集团房屋联合验收指引(KH-2013-ZD01-ZY03)建业集团园林工程施工管理细则(GC-2012-ZD01-XZ15)建业集团园林工程验收图例手册以及甲方在正式开
3、工前提供的施工图、招标文件、招标问答、审图、设计变更单等书面文件。1.2 准备说明在编制本建设方案时,本着创造一流品质、为业主谋效益、为企业争信誉的指导思想,从各项建设技术措施的提出和应用入手。部署、施工方法以及设备和材料的投资。结合我公司多年园林工程建设积累的经验,力求做到具体措施和切实可行的方法,以达到建设一流工程的目的。1.3 编译原则1.3.1 本施工方案安排的工期、工法、设备、人工配置等,是为了保证甲方对工程的工期、质量、安全、文明施工、环境保护等方面的要求。本着实事求是的原则编制建设方案。固定工期、施工方法、设备等相关措施均以施工现场为准。1.3.3本项目必须按照甲方要求、设计文件
4、、现行国家设计规范、施工规范、验收标准等相关文件和规范组织建设。在施工过程中,必须科学管理、精心组织、认真施工,确保工程安全、优质、按时完工。1.3.4 根据对项目现场的实际调查和当地的气候环境条件,结合公司的实际建设情况和我公司通过建设所积累的建设经验、技术总结、先进技术等科技成果类似项目,公司施工力量和机械设备,认真编制施工方案。第二章项目概况2.1项目概况项目名称:新乡建业联盟新城二期景观工程项目地点:新乡市新昌北线与振中路交叉口西北角建设单位:新乡建业吉利置业有限公司设计单位:天仁规划环境咨询服务有限公司建设单位:河南厚德园林建筑工程有限公司项目规模:约20000平方米工程范围:新乡建
5、业联盟新城景观二期工程施工图中甲方规定的工程内容。2.2施工现场条件通过对施工现场的反复勘察,施工条件分析如下:2.2.1有利条件(1)我公司制定了一套管理严格、施工周密、指挥有效的施工组织方案,进一步树立了“信誉至上”的企业形象,并按照施工组织设计方案指导施工队伍,先调度级人员。施工队伍采用先进的技术管理手段,配备行之有效的施工机械设备,科学安排各个阶段的劳动力,确保工程各项管理目标的实现。(2)根据本项目的建设要求,我公司决定聘任一名经验丰富的园林工程项目经理为项目经理,并指派多名园林工程师、施工人员、材料工、安全工等人员组成管理团队.在项目经理的领导下,工程项目部作为项目的建设管理机构,
6、全面负责项目从项目开工到竣工验收的全过程。负责项目的质量、安全和工期。(3)季节适宜,有利于幼苗成活。2.L2不利条件(1)工地回填不到位,工期紧张。(2)现场交叉施工,狭窄场地难以堆放材料,需要重新转运的材料较多。(3)建筑物周围垃圾较多,保水性差,通风不良,不利于苗木成活。(4)秋季施工,要采取多种措施,保持苗木温暖。(5)施工图中需要调整的内容很多,需要多方协调沟通。(6)创维要求和粉尘治理要求严格,导致工期紧张,主材、辅材、机械价格居高不下。(7)拟建小区北口仍有未拆除的建筑物、临时道路、围墙、旧围墙等,是影响工期的潜在不利因素。第三章施工方法3.1园林建设部分园林建设部分主要包括景观
7、亭、自行车棚、广场、园林道路、特色景观墙、儿童乐园、特色树池、健身广场、围栏、停车位等工程内容。详情请参阅相关施工图。3.1.1场地平整和土方开挖根据现场情况,采用机械和人工相结合的方法开挖至设计标高。开挖的土方首先被考虑用于场地景观的坡度建模。沟、沟、坑的开挖宽度根据土壤条件确定。总则地沟、凹槽、凹坑的工作面可供工人操作。较高的等级是按照配额规定。在特殊情况下和松散的土石方,应增加工作面。3.1.2地面铺装工艺流程:定位铺设一土方开挖一素土压实一C20混凝土垫层一清理基层一弹线一试装一铺接层一铺装层一灌水、抹缝一成品保护。(1)定位和布局根据总承包商提供的各主楼控制点坐标,结合景观图中标注的
8、控制点,采用全站仪进行定位放样测量。根据路面的形状选择多个控制点,先确定控制点的位置,打入木桩固定,控制点之间的距离不超过5米,可以适当加密路面形式的复杂性。找到控制点后,现场使用白灰线确定摊铺范围。(2)土方开挖土方挖掘是用反铲挖掘机手动进行的。先用挖掘机将土挖到离设计标高IOCnl左右,然后用人工清土。开挖的土方可用于景观微地形的塑造。(3)平原土壤压实平原土壤用振动压实机压实。每个捣固插口之间的距离可根据需要间隔2-3个捣固位,与捣固器相邻的第二个捣固位连接进行捣固。第二次捣固完成后,进行第三次捣固位的捣固。压实后,地基以下0-80cm处填料密实度达95%以上,80cm以下为85-90%
9、o(4)C20混凝土垫层模板支持本项H使用的木模板均为从南阳当地模板市场采购的优质杉木模板,厚度为25mu设置模板前,检查垫层高度和中心线位置,弹出基础边,按墨线安装侧模板、压脚板、斜撑。模板台面标高应符合设计要求。混凝土浇筑和捣打浇筑前应审查模板的支撑情况,检查人员、设备和机械的准备情况,提前查明天气情况,以确保浇筑工作的持续、顺利进行。木模板应浇水润湿,但不能有积水;模板缝隙应贴紧,防止漏浆。混凝土垫层采用符合设计要求的预拌商品混凝土浇筑而成。前期工程验收时,通知商业搅拌站提前准备混凝土,确保上下工序紧密衔接。混凝土到达现场后,首先检查投料表和配合比是否符合设计要求,确认无误后再浇注,否则
10、应离场。浇注场地采用人工铺砌,并由板式振动器振动。振动器靠在纵向侧模的顶部,从一端到另一端振动2-3次。混凝土养护和模板拆除混凝土初凝前,表面应人工打浆。成型后2-3小时后无接触痕迹,应将塑料薄膜完全覆盖。塑料薄膜之间的重叠不应小于100mmo凝结水应保持在薄膜中,以确保混凝土处于湿润状态。养护时间不少于7d,在混凝土强度达到L2Nmn2前,不得踩踏、堆垛或进行下道工序。符合要求的试块应留在施工现场。拆除侧模板时,应保证混凝土的强度,以保证其表面和棱角不因拆除模板而损坏。(五)清理基层基础施工时,必须按规范要求预留伸缩缝。找平,以主楼0.OO的找平点为基准,在四周打一组水平基准线。水泥砂浆粘结
11、层的厚度控制在28-32m之间。将基层表面的浮灰、油渍松散混凝土和砂浆清理干净,用水冲洗并润湿。(6)弹力线铺装区取中点,拉十字线,然后按水平面标出面层标高线和水泥砂浆粘结层线参考线,还需要弹出流动梯度线。(7)尝试拼写各铺贴区域的板材,按图案、颜色、纹理等达到设计要求后,分两个方向排列,按数量排列整齐。同一铺装区域的颜色和颜色应相同。如无设计规定,间隙不应大于InIn1。按设计要求布置板材,检查板材之间的间隙,检查板材与其他管道、开口、结构等的相对位置,确定找平层砂浆的厚度。控制线通向下一个铺路区域。(8)路面粘结层用L2.5的干硬水泥砂浆,洒水润湿基层,然后用水灰比为0.5的普通水泥砂浆刷
12、一次,随刷涂干硬水泥砂浆粘结层。根据周围水平基准线,由内向外铺设砂浆。虚铺砂浆高于标高线3-5.用支架找平,拍一张,然后用木铲找平。铺好一段接缝层后,立即安装。用于防止砂浆沉降的面板部分。拉伸长度应大于1m,宽度应超过板宽20-30mnio(9)铺装层铺贴时,应将板材预先浸湿晾干,将线拉过,将板岩和线放平,并用橡皮锤轻轻敲打,使砂浆振动。待缝隙和平整度达到要求后,开板,浇上一层水灰比为0.5的水泥浆,正式铺装。轻轻敲击使其平整。及时铺设线路和拉线,检查实测数据。锤击时注意不要撞到边角或撞到铺好的楼板。(IO)灌溉和擦拭将板铺设并固化3天,将灌浆倒入缝隙中并擦拭接缝。水泥浆是根据颜色要求在白水泥
13、中加入矿物颜料制成的。填缝2小时后,用棉纱和色浆擦拭接缝。接缝中的水泥浆凝固后,清洁表层。(三)成品保护24小时后开始浇水养护。前期严禁人员走动和堆放物品。表面覆盖有锯末、垫子、编织袋等进行保护。3.L3砖砌体施工方法砖砌体总则结构采用M5水泥砂浆和MU7.5机制砖。潮湿环境的地基采用M5水泥砂浆和MUlO机制砖。表面抹20厚1:2.5水泥砂浆。一、材料要求1)灰砖:砖的品种和强度等级必须符合设计要求,出厂合格证和检验单要与规范一致;2)水泥:品种和标签应根据砌体的位置和所处的环境来选择。使用32.5级复合硅酸盐水泥,应使用正规厂家生产的符合甲方要求的牌号水泥。可使用出厂合格证和检测报告。,不
14、同种类的水泥不得混用。(3)砂:采用中砂。严禁使用海砂,砂浆应严格按照规格配比。二、操作流程根据试验提供的砂浆配合比称量配料,水泥配料的精度控制在5%以内。2 )砂浆应配合搅拌使用。水泥砂浆和水泥混合砂浆必须分别在搅拌后的2小时和3小时内使用。3、砖砌体施工工艺砌砖宜采用挤压法或“三一”砌砖法。“三义”砌砖法的操作要领是“一铲一砖一挤”,挤出的砂浆刮掉。作业时砖块应平放,走线。砌筑作业时,应分段控制走缝和刮缝。经常自检,如有偏差,应随时纠正,严禁事后用砖头纠正。溢出砖墙的灰块应随施工刮除。3 .L4钢筋混凝土施工方法1、模板制作及安装1)制作模具时,应考虑模板组装组合的需要。板边要平整、刨平,
