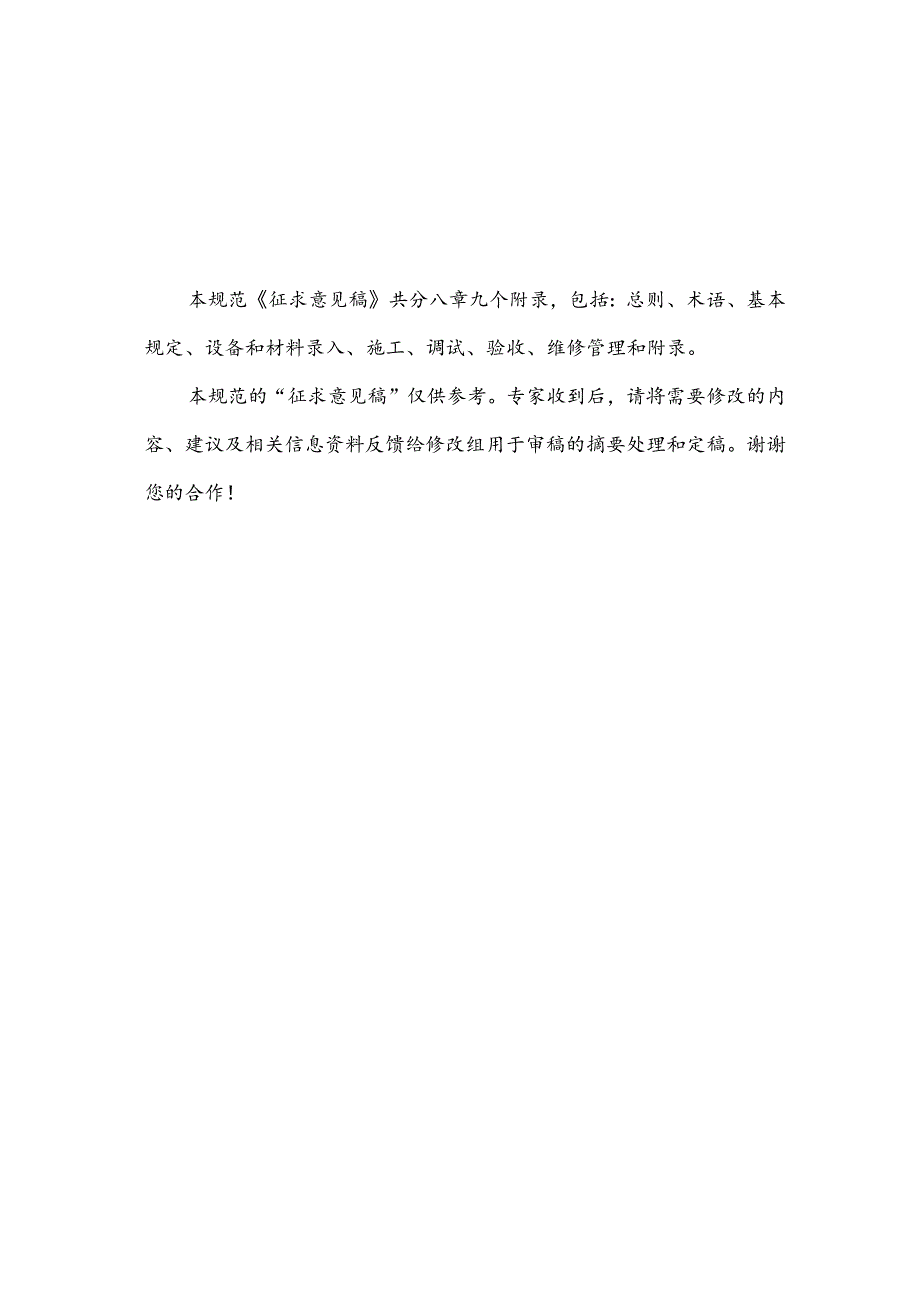

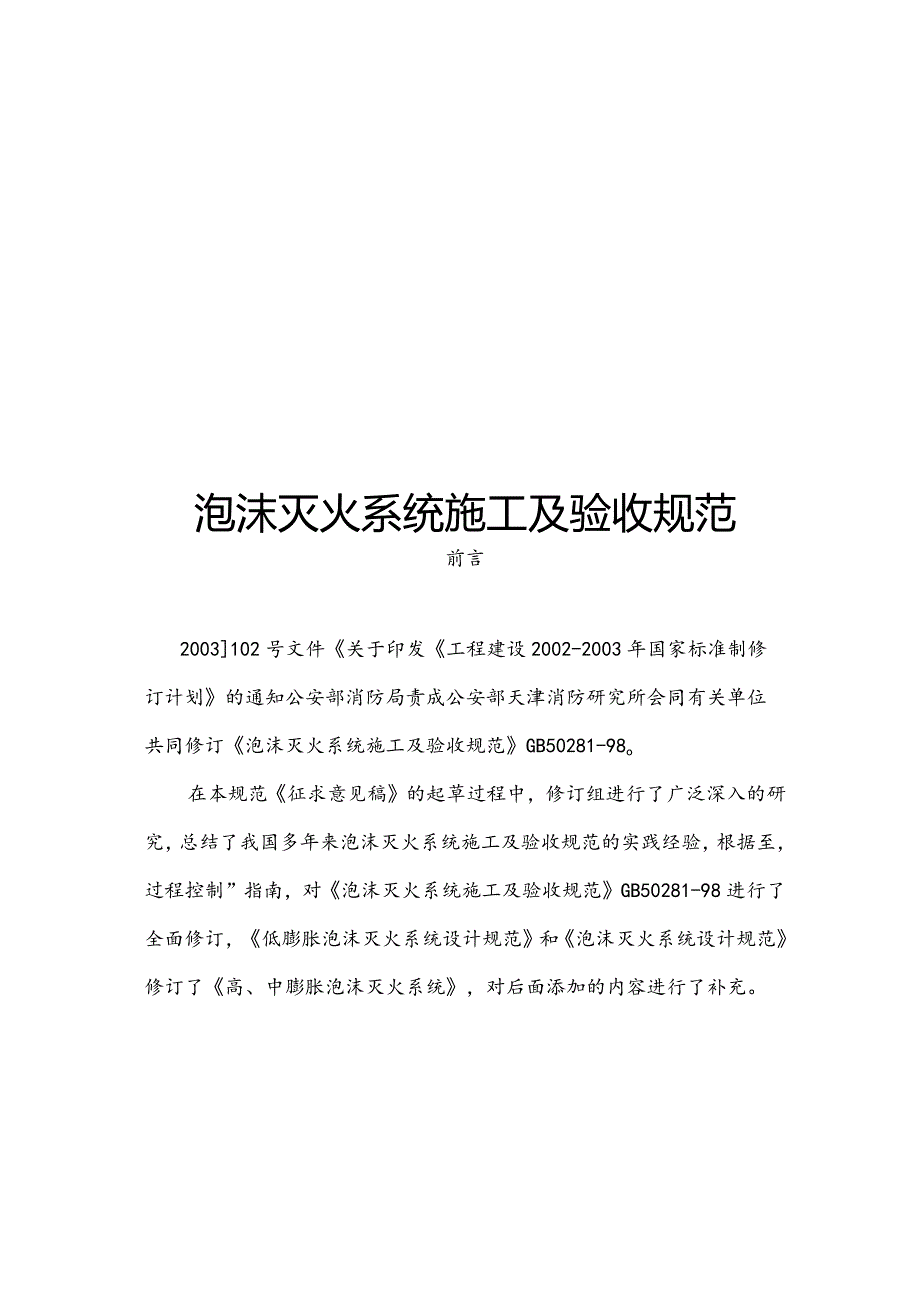

1、泡沫灭火系统施工及验收规范前言2003102号文件关于印发工程建设2002-2003年国家标准制修订计划的通知公安部消防局责成公安部天津消防研究所会同有关单位共同修订泡沫灭火系统施工及验收规范GB50281-98o在本规范征求意见稿的起草过程中，修订组进行了广泛深入的研究，总结了我国多年来泡沫灭火系统施工及验收规范的实践经验，根据至，过程控制”指南，对泡沫灭火系统施工及验收规范GB50281-98进行了全面修订，低膨胀泡沫灭火系统设计规范和泡沫灭火系统设计规范修订了高、中膨胀泡沫灭火系统，对后面添加的内容进行了补充。本规范征求意见稿共分八章九个附录，包括：总则、术语、基本规定、设备和材料录入、

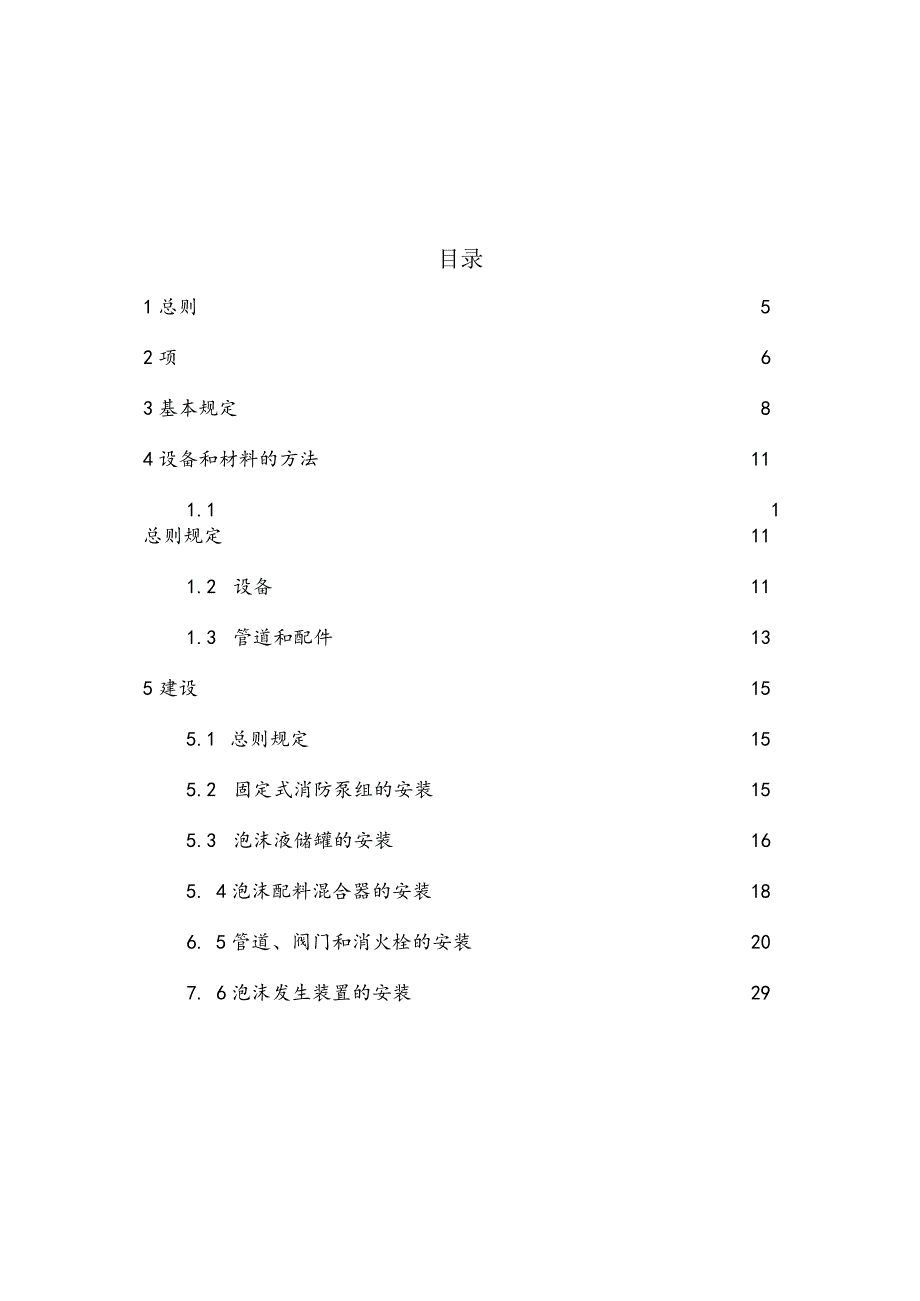

2、施工、调试、验收、维修管理和附录。本规范的“征求意见稿”仅供参考。专家收到后，请将需要修改的内容、建议及相关信息资料反馈给修改组用于审稿的摘要处理和定稿。谢谢您的合作！目录1总则52项63基本规定84设备和材料的方法111.1 1总则规定111.2 设备111.3 管道和配件135建设155.1 总则规定155.2 固定式消防泵组的安装155.3 泡沫液储罐的安装165. 4泡沫配料混合器的安装186. 5管道、阀门和消火栓的安装207. 6泡沫发生装置的安装29356调试6.1总则规定358. 2调试357验收399. 1总则规定3910. 2验收398维护管理4211. 1总则规定4212
3、. 系统的定期检查和测试42附录A施工现场质量管理检验记录441总则1.0.1为保证泡沫灭火系统的施工质量和使用功能，规范验收和维护管理，制定本规范。1.0.2本规范适用于新建、扩建、改建工中设置的低膨胀、中膨胀和高膨胀泡沫灭火系统的施工、验收和维护管理。1.0.3泡沫灭火系统施工所使用的工程技术文件和合同文件，不得低于本规范的施工及验收要求。1.0.4泡沫灭火系统的建设、验收、维护和管理除应符合本规范的规定外，还应符合现行国家强制性标准和规定。2.O.1发泡装置一种使水和泡沫液体形成泡沫混合物以产生泡沫的装置。2. 0.2泡沫配比器泡沫秤搅拌机一种能形成与泡沫成比例的水和泡沫混合物的装置。2
4、.0.3泡沫浓缩液储罐能够向泡沫灭火系统供应泡沫液体的容器设备。2.0.4固定式消防泵机组由泵、动力装置、配料搅拌机等在同一底座上组装而成的整套设备。2.0.5泡沫导向罩一种安装在外浮顶储罐壁顶部的装置，使泡沫沿罐壁向下流动,防止泡沫流失。2.0.6泡沫下降槽安装在固定屋顶的储罐中，这是一种阶梯式装置，可让耐溶剂泡沫向下流动。2.0.7泡沫流槽一种槽式装置，安装在固定顶储罐的内壁上，使耐溶剂泡沫顺着它流下来。2.08多孔石棉管一端固定在泡沫管上，另一端缝合并卷起。泡沫进入后，打破密封装置，落入储罐内浮于液面，使耐溶剂泡沫通过石棉管的孔流至液面。3基本规定3.0.1泡沫灭火系统的施工单位应具有相
5、应的消防设施专业承包资质，工程质量验收各方均应具备相应资质。3.0.2泡沫灭火系统的施工现场质量管理应有相应的施工技术标准、健全的质量管理体系和施工质量检测体系，做到施工全过程质量控制，并按规定进行检查和记录。本规范附录A的要求。3.0.3泡沫灭火系统的施工应按照设计施工图、技术文件及相关技术标准的规定进行，不得随意更改。3.0.4泡沫灭火系统施工前应提供下列技术资料：1施工所需的设计施工图纸、设计说明书、设备安装使用说明书、设计审查意见、施工证书等技术资料和文件应齐全。2设计单位已完成对施工单位的技术交底，并有记录。3泡沫灭火系统的建设应编制施工组织设计或施工方案，经批准后方可实施。4、场地
6、、道路、水电等临时设施应符合施工要求。5泡沫灭火系统的设备、管道及配件应符合设计要求，保证正常施工。3.0.5泡沫灭火系统的施工质量控制，应按下列规定执行：1系统使用的主要设备和材料应进行现场验收，系统使用的泡沫液应抽检见证，并经监理工程师验收合格。2各工序的质量控制应按施工技术标准进行，每道工序完成后进行检验。3、相关工种之间应进行交接验收，并形成记录，经监理工程师验收合格后方可进行下一道工序的施工。3. 0.6泡沫灭火系统施工过程的质量检验应符合下列要求：1泡沫灭火系统的施工质量应符合设计文件和合同约定的内容。2施工质量应在施工单位自查评价的基础上进行。3、隐蔽前，施工单位应通知有关单位进
7、行中间验收，并形成验收文件。4对于安全相关的材料，可以进行见证取样和测试。5、涉及安全和使用功能的项目应进行抽样检验。6、负责见证抽样检测及相关安全使用功能的检测单位应具备相应资质。5. 0.7泡沫灭火系统的质量险收应符合下列要求：1泡沫灭火系统施工过程质量检验合格。2涉及安全和系统功能的泡沫灭火系统抽查应符合本规范及相关标准的规定。3. 0.8泡沫灭火系统质量控制数据的验证应符合下列要求：1质量控制数据应完整。2其他与泡沫灭火系统相关的子项目的验收证明应齐全。3. 0.9泡沫灭火系统施工质量不符合要求时，按下列规定处理：1已返工或更换设备的项目应重新验收。2经有资质的检测单位检测鉴定，能满足
8、设计要求的项目，应予验收。3. 0.10泡沫灭火系统经维修、重做或更换设备仍不能满足安全和功能要求的，严禁验收。4设备和材料的方法4.1总则规定4. 1.1泡沫灭火系统设备和材料的进厂检险验收，除符合本规范要求外，还应符合现行国家相关产品标准的要求。4.1.2进口设备和泡沫灭火系统设备的进货检验验收，不仅要符合合同和技术文件的要求，还要符合本规范的要求和现行国家相关产品的要求O标准O4.2设备泡沫发生装置、泡沫配料混合器、压力泡沫液储罐、消防泵或固定式消防泵组、消火栓、泡沫液等主要设备的规格、型号和性能应符合现行产品标准和设计要求。.检查次数：所有检查。检验方法：核对国家市场准入制度要求的证明
9、文件。4.2.2阀门、压力表、管道过滤器、金属软管及备件的规格、型号和性能应符合现行国家标准和设计要求。检查次数：所有检查。检验方法：核对国家市场准入制度要求的证明文件。4.2.3现场制作的压力储罐的强度和密封性检验应符合下列要求，并按本规范附录B表B.0.17记录:1、强度和密性试验应用清水进行，环境温度应大于5。2储压罐的强度试验压力应为设计压力的1.25倍；密性试验压力为设计压力。带胶囊的压力储罐只能进行密封性测试。3常压储罐的密性试验压力应为储罐注水后的静压。4强度试验时间应大于5min;密性试验时间不少于30min,目测无渗漏。检验数量：每个泡沫泵站抽查1个储罐。如果不合格，请一一测
10、试。检查方法：压力储罐装满水，排空空气；对于带胶囊的储压罐，在胶囊和钢壳之间充水，排空空气，检查接口是否泄漏，然后用压力试验装置缓慢升高压力，直到试验结束。压力，按各自规定时间稳定压力，无泄漏为合格。4.2.4阀门的强度和密封性检验按工业金属管道工程施工及验收规范GB50235的有关规定进行，并按本规范附录B、表的规定进行记录。B.0.1-2o检查次数：所有检查。检验方法：核对国家市场准入制度要求的证明文件。4.2.5泡沫发生装置、泡沫混合机、泡沫液储罐、消防泵或固定式消防泵组、消火栓、阀门、压力表、管道过滤器、金属软管等设备及零部件的外观质量。应符合以下要求：1无变形等机械损伤。2保护涂层完
11、好的裸露非机加工表面。3无保护涂层的加工表面不生锈。4所有外露接口无损坏，插头、盖板等保护材料包装完好。5铭牌清晰牢固。6、消防泵或固定式消防泵机组的启动应灵活，无堵塞和异响;高倍泡沫发生器的手旋叶轮应具有柔性；固定式泡沫监测器的手动机构应无卡阻O检查次数：所有检查。检查方法：观察和人工检查。4.3管道和配件4.3.1管材和管件的规格、型号和性能应符合现行国家产品标准和设计要求。检查次数：所有检查。检验方法：核对国家市场准入制度要求的证明文件。4.3.2对有下列情形之一的管材、管件，应进行抽样复检，复检结果应符合现行国家产品标准和设计要求。1设计有复检要求的管材和管件。2质量有问题的管道和配件
12、。检验数量：按规定的比例或数量重新检验，如有疑问，全面检查。检险方法：检查复检报告。4.3.3管材、管件的规格尺寸允许偏差应符合其产品标准的要求。检验数量：每个规格型号的产品随机抽检5件。检查方法：用钢尺和游标卡尺测量。4. 3.4管材及管件的外观质量除符合产品标准外，还应符合下列要求：1表面无裂纹、缩孔、夹渣、褶皱、重皮、锈蚀或不超过壁厚负偏差的凹陷等缺陷。2、螺纹面完整无损伤，法兰密封面光滑清洁无毛刺和径向凹槽。3垫片无老化变质、分层，表面无褶皱等缺陷。检查次数：所有检查。检查方法：观察检查。5建设5. 1总则规定1.1.1 1.1泡沫液体储罐、支架、支架的安装，除应符合本规范的要求外，还
13、应符合国家现行集装箱工程施工质量验收规定。1.1.2 消防泵或固定式消防泵组的安装除符合本规范的规定外，还应符合现行国家标准压缩机、风机和泵类安装工程施工及验收规范的有关规定。1.1.3 常压钢泡沫储液罐的现场制作、焊接、防腐；管道、支吊架的制造、焊接、安装，管道系统的试压、冲洗、防腐；阀门安装等除本规范规定外，还应符合现行国家标准工业金属管道工程施工及验收规范和现场设备及工程施工及验收规范的相关规定。工业管道焊接工程。1.1.4 泡沫喷水灭火系统的安装除符合本规范的规定外，还应符合现行国家标准自动喷水灭火系统施工及验收规范的有关规定。1.1.5 备用电源和电气设备的安装应符合现行国家有关标准
14、和规范的有关规定。1.1.6 火灾自动报警系统与泡沫灭火系统联动部分的施工，应按现行国家标准火灾自动报警系统施工及验收规范执行。5.1.75.2固定式消防泵组的安装5.2.1固定式消防泵组应整体安装在基础上，固定牢固，不得随意拆卸。检查次数：所有检查。检查方法：观察检查。1.1.1 2.2固定式消防泵组应以工字梁底座的水平面为基准进行调平和对中。检查次数：所有检查。检查方法：用水平仪和塞尺检查。5.2.3 固定式消防泵组与相关管道连接时，应以固定式消防泵组的法兰端面进行测量和安装。检查次数：所有检查。检查方法：直尺测量和观察检查。5.2.4 固定式消防泵组进水管吸水口安装滤网时，滤网的通水面积
15、应大于进水管截面积的4倍。；过滤网框的安装要牢固。检查次数：所有检查。检验方法：测量、计算、观察检验。5.2.5附加冷却器的排水管应通向排水设施。检查次数：所有检查。检查方法：观察检查。5.2.6内燃机排气管的安装应符合设计要求。无设计要求时，应采用相同直径的钢管连接并通向室外。检查次数：所有检查。检查方法：观察检查。5.3泡沫液储罐的安装5.3.1泡沫液储罐的安装位置和高度应符合设计要求。未规定设计时，泡沫液储罐应有宽度不小于0.7m的通道，操作面不小于1.5m。压力泡沫储液罐顶部到地板或横梁底部的距离应满足维修需要。检查次数：所有检查。检查方法：用尺子测量。5.3.2常压泡沫液体储罐的安装应符合下列要求：1常压泡沫液体储罐的安装方式应符合设计要求。设计无规定时，应根据其形状垂直或水平安装在支架或支架上。支架应与基础固定，安装时不得损坏。油箱上的管道和配件。检查次数：所有检查。
