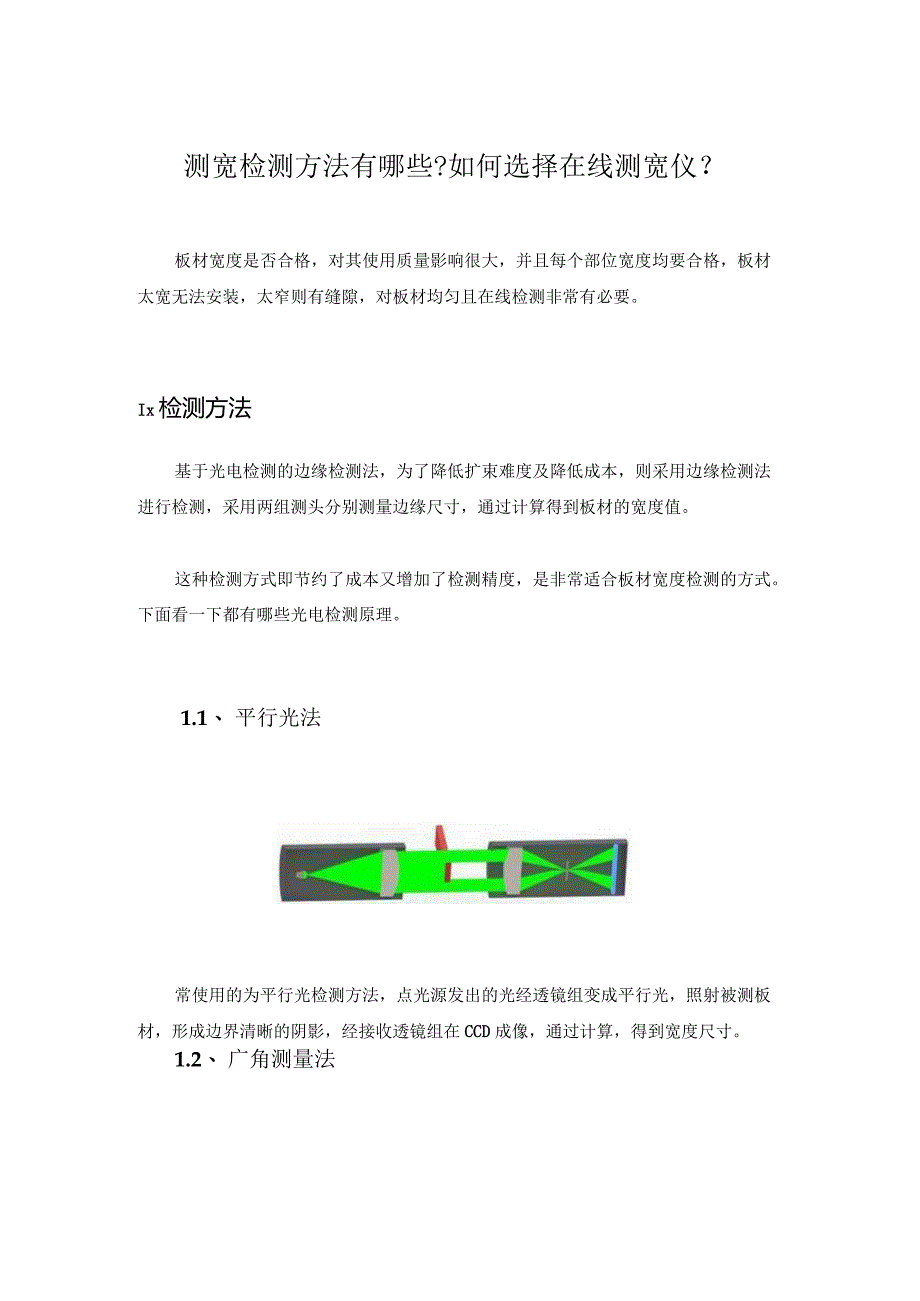

测宽检测方法有哪些如何选择在线测宽仪?.docx_第1页
第1页 / 共4页
测宽检测方法有哪些如何选择在线测宽仪?.docx_第2页
第2页 / 共4页

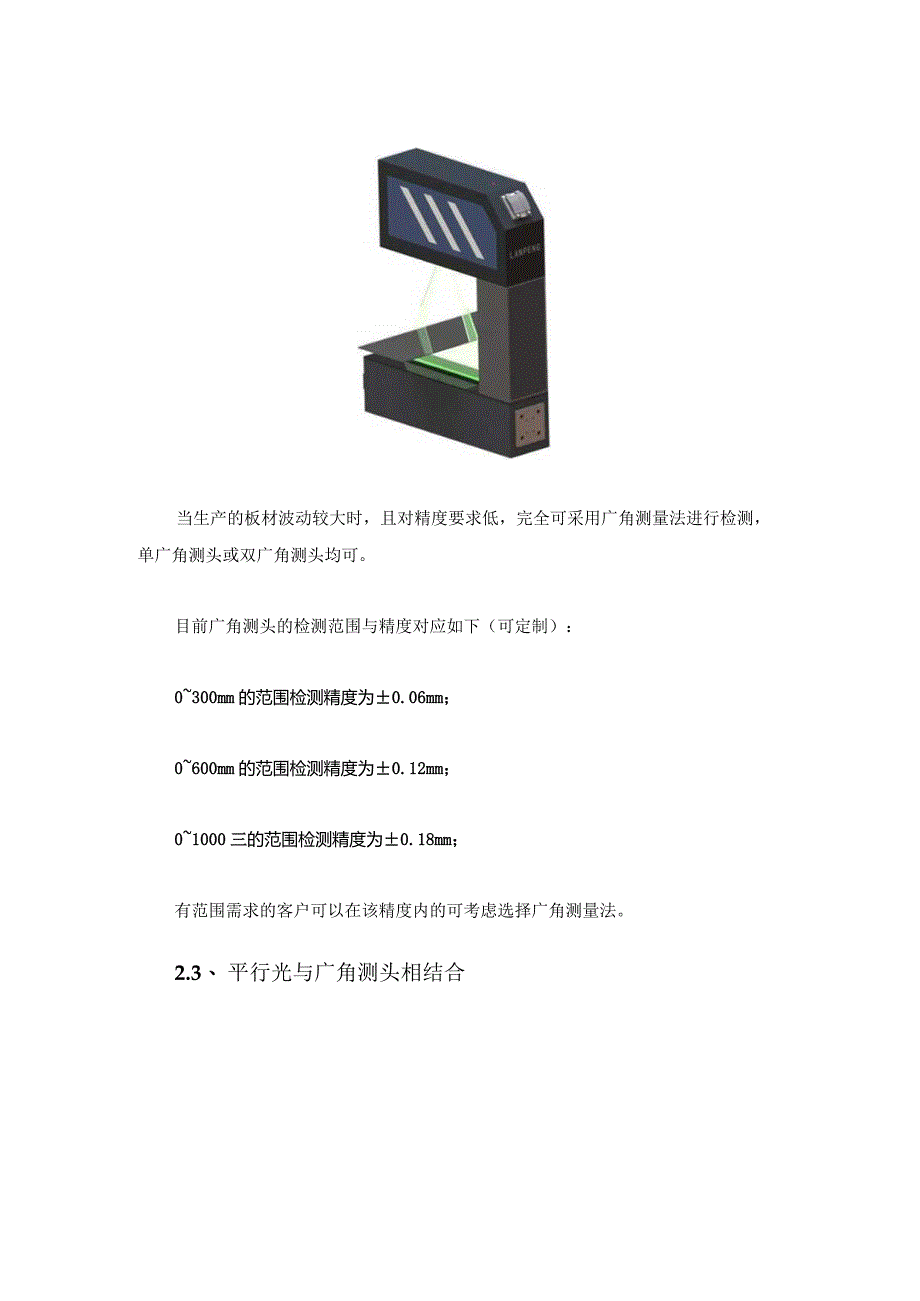

测宽检测方法有哪些如何选择在线测宽仪?.docx_第3页
第3页 / 共4页
测宽检测方法有哪些如何选择在线测宽仪?.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《测宽检测方法有哪些如何选择在线测宽仪?.docx》由会员分享,可在线阅读,更多相关《测宽检测方法有哪些如何选择在线测宽仪?.docx(4页珍藏版)》请在第壹文秘上搜索。

1、测宽检测方法有哪些?如何选择在线测宽仪?板材宽度是否合格,对其使用质量影响很大,并且每个部位宽度均要合格,板材太宽无法安装,太窄则有缝隙,对板材均匀且在线检测非常有必要。Ix检测方法基于光电检测的边缘检测法,为了降低扩束难度及降低成本,则采用边缘检测法进行检测,采用两组测头分别测量边缘尺寸,通过计算得到板材的宽度值。这种检测方式即节约了成本又增加了检测精度,是非常适合板材宽度检测的方式。下面看一下都有哪些光电检测原理。1.1、 平行光法常使用的为平行光检测方法,点光源发出的光经透镜组变成平行光,照射被测板材,形成边界清晰的阴影,经接收透镜组在CCD成像,通过计算,得到宽度尺寸。1.2、 广角测

2、量法除了平行光检测方法外,还有一种广角测头检测方法,广角测头的优点是视野范围大,可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象,虽会进行修正,但一定程度上来讲,它的检测精度还是较低的。2、检测原理选择2.1、 平行光法21IILi.在板材生产时,横向波动较小,又需要高精度的检测时,则可选择平行光检测法,对竖向的波动要求不高。2.2、 广角测量法当生产的板材波动较大时,且对精度要求低,完全可采用广角测量法进行检测,单广角测头或双广角测头均可。目前广角测头的检测范围与精度对应如下(可定制):0300mm的范围检测精度为0.06mm;0600mm的范围检测精度为0.12mm;01000三的范围检测精度为0.18mm;有范围需求的客户可以在该精度内的可考虑选择广角测量法。2.3、 平行光与广角测头相结合当板材波动较大且需要高精度的检测时,可采用平行光与广角测头相结合的方式进行宽度检测。此时测宽仪的平行光双测头分别独立设置在套滑台模组上,且每个测头处增设广角测头,通过广角测头监测的板材边缘位置调整宽度测头的位置,设备通过平行光测量法检测板材的宽度尺寸。基于光电检测原理的板材测宽仪选择方法可参考以上建议,当然也不仅仅有光电测宽方法,基于机器视觉原理、基于激光原理等的测宽仪也都有研发,主要看生产线适合什么样的检测方法。编辑:保定市蓝鹏测控科技有限公司
