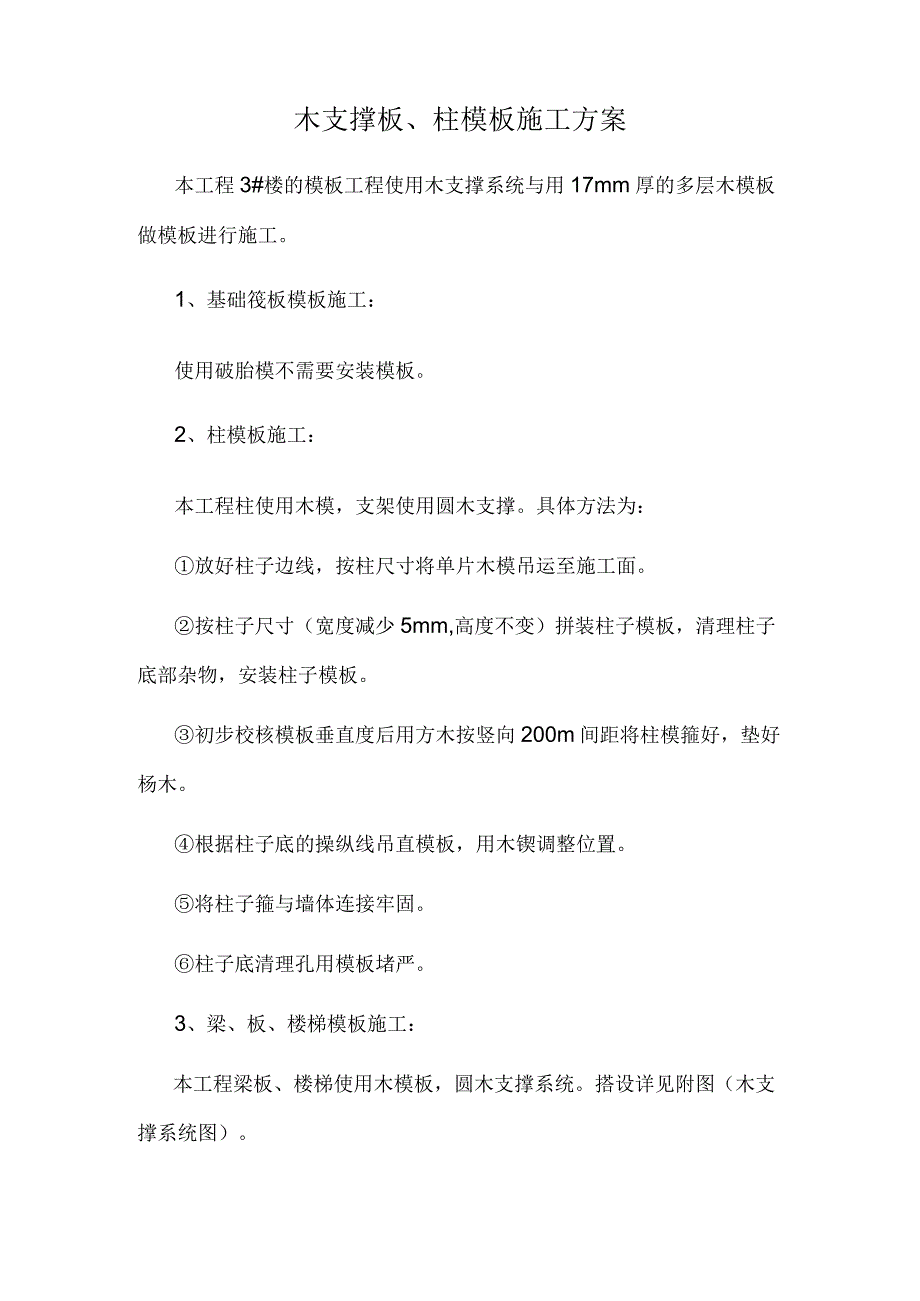

1、木支撑板、柱模板施工方案建设单位：山东莱钢建设置业济南分公司监理单位：济南泰宇工程咨询有限公司编制单位：山东莱钢建设有限公司3520厂工程项目部编制时间：2011年3月7日木支撑板、柱模板施工方案本工程3#楼的模板工程使用木支撑系统与用17mm厚的多层木模板做模板进行施工。1、基础筏板模板施工：使用破胎模不需要安装模板。2、柱模板施工：本工程柱使用木模，支架使用圆木支撑。具体方法为：放好柱子边线，按柱尺寸将单片木模吊运至施工面。按柱子尺寸（宽度减少5mm,高度不变）拼装柱子模板，清理柱子底部杂物，安装柱子模板。初步校核模板垂直度后用方木按竖向200m间距将柱模箍好，垫好杨木。根据柱子底的操纵线
2、吊直模板，用木锲调整位置。将柱子箍与墙体连接牢固。柱子底清理孔用模板堵严。3、梁、板、楼梯模板施工：本工程梁板、楼梯使用木模板，圆木支撑系统。搭设详见附图（木支撑系统图）。一、具体施工方法为：支撑系统搭设顺序：在砖墙上弹好水平线一搭设立杆一在立杆位置放置垫板一搭设板底水平杆一搭设中间连系木条一加设加固连系木条。模板安装施工顺序为：根据板缝安放方木水平杆一安装梁侧模板T校正梁柱接头部位模板一加固柱、梁模板一安放板底方木水平杆一调平水平杆T安装楼板模板T封堵模板间的缝隙。施工中将结构标高引测到砖墙上面，作为模板安装的根据。圆木支撑系统要保证横平竖直，间距严格按木支撑系统图的要求施工。立杆需要接长时
3、要做凹凸口接。楼板模板安装时要严格按图施工，楼梯模板按要求安装至施工层上4步。在圆木支撑上，要进行拉板拉结，扫地杆、剪刀撑及拉杆的尺寸为：25mm*80mm,且与木支撑用两个50mm的圆钉钉牢：a、设置距地20Omm的纵、横向扫地杆；b、剪刀撑双支应成45。-60。倾角,对称布置,每道剪刀撑的宽度覆盖5跟木支撑,由底至顶连续设置；c、木支撑中间设置纵横向水平拉杆（距地140Omm）。二、模板拆除：模板的拆除,除了非承重侧模应以能保证税表面及棱角不受损坏时（大于1Nmm2）方可拆除外，承重模板应按现行税结构工程施工及验收规范的有关规定执行。模板拆除的顺序的方法，应按照配板设计的规定进行，遵循先支
4、后拆、后支先拆、先非承重部位与后承重部位与自上而下的原则，拆模时，严禁用大锤与撬棍硬砸硬撬。拆除的模板等配件，严禁抛扔，要有人接应传递，按指定地点堆放。并做到及时清理、维修、保护好，以备待用。4、注意事项：支设的柱模，其标高、位置要准确，支设应牢固，柱模板支撑应与墙连成整体。楼板模板就位拼装时，宜以每个节间从四周先角模板与梁模板连接，然后向中央铺设。梁跨度大于4m时，应起拱0.1%-0.3%梁模起拱应在搭设排架时，相应设置好，等起拱后再连接侧模并加固好，调整梁模口平直。模板安装完成后要全面检查，检查紧固程度，检查模板拼缝是否严密与尺寸否符合要求等。浇灌混凝土时应要专人看管模板，处理漏浆、跑模、
5、松动等问题。浇捣碎前柱模根部的清理孔要用模板堵严，防止跑浆。拆模时，操作人员应站在安全处，以免发生安全事故，待该片段模板全部拆除后，方准将模板等运出、堆放。5、木模板计算书：本工程楼板设计厚度为100mm,其模板使用17mm厚多层木模板,用50x80方木支撑模板。方木间距取L=300mm,需验算桁架间距是否满足施工规范要求。楼板模板由桁架支承，因此桁架可视为模板的刚性支点，计算时，楼板模板可取一米宽度为一个计算单元进行强度验算。、荷载模板支架参数：横向间距或者排距（m）：1.20；纵距：1.20；步距1.40；立杆上端伸出至模板支撑点长度（m）0.10；模板支架高度（m）：2.80板底支撑连接
6、方式：方木支撑；按照施工中具体情况，楼板模板承受的荷载有：150Nm2木模板自重现浇100厚碎自重250000.10=2500Nm2钢筋自重11000.1=110 Nm2施工人员及机械1000 Nm2将面荷载转换为线荷载，按板宽一米计算:Q=(1502500+110+1000)1=3760N/m、内力计算按两等跨连续梁进行内力计算，在荷载Q作用下，边梁的最大弯距M在B支座即Mmax=0.12537600.452=95.175Nm最大剪力Q发生在B支座的左侧与右侧Qmax=0.62537600.45=1057.5N*m、截面验算强度验算，即验算在弯矩作用下最大正应力是否小于抗弯设计强度fm与在剪
7、力作用下最大剪应力是否小于抗剪设计强度fv即3Q=1057.5*3=3172.5Nm验证：T=MWfm模板材料为多层木模板，取弹性模量E=9000Nmm2;抗弯设计强度fm=9Nmm2,抗剪设计强度fv=1N/mnA由于模板是临时性结构，容许应力可提高15%,故取fm=91.15=10.35Nmm2,fv=11.15=1.15Nmm2,由于模板取1米宽为计算单元，故：静截面抵抗距W=bh26=1OOO1726=48166.7mmT=MW=95.175Nm/48166.7mm=1.976Nmm2fm=10.35Nmm2t=3Q2bh=31057.5Nm/(2100017)mm=0.0933Nmm
8、2fv=1.15Nmm2满足强度要求。刚度验算即验算在荷载作用下模板挠度是否满足要求，施工规范规定当结构表面隐蔽时模板容许最大挠度V=0.677QL4/IooElVVJ=L250Q：模板上的侧压力(线荷载)；1.：内楞间距；E：弹性模量；I：截面惯性矩。I=bh312=100017312=409416.667mm4其最大挠度值4V=0.6773.760300/1009000409416.67-0.056mm板面最大同意挠度v=300250=1.2mm0.056mmv=1.2mm本工程楼板支撑模板桁架间距使用300三满足要求。Q方木楞计算简图木支撑系统图6、圆木顶撑强度验算本工程梁底模板使用圆木
9、顶撑，使用的圆木为80120mm圆木，整根顶撑可视为两端绞接的轴心受压杆，其临界荷载N=2EIL2其中l=(D4-d4)64=(804-04)/64=201.1104mm4当圆木顶撑在安装时，其中间会设置二道水平拉杆，因此其自由长度L=2.82=1.4m=1400mm由于圆木顶撑为临时支撑构件，其临界承载力可乘上1.1系数，即N=911211.1=100233.1N=10.02KN模板施工中板底模板圆木顶撑，排距为120Omnb则每排圆木顶撑所承荷载为：木模板自重0.21.21.7=0.408KN现浇筑税自重2.51.20.30.7=0636KN钢筋自重1.11.20.30.7=0.276KN施工人员及机械产生的荷载取IKN。ni=(0.408+0.636+0.2761)1.4=3.248KN10.02KN满足要求。本工程楼板支撑模板立杆间距使用1200InnI满足要求。
