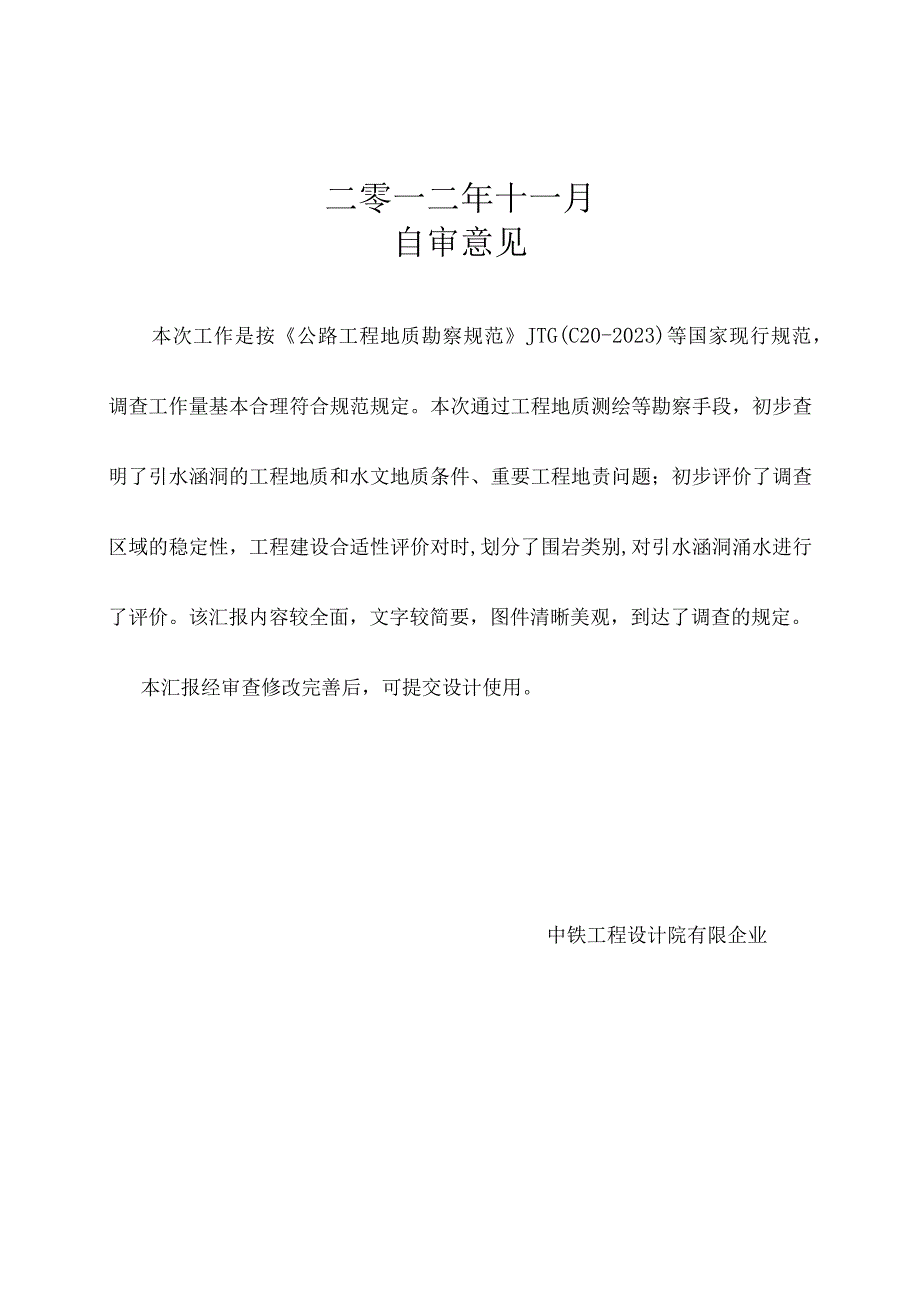

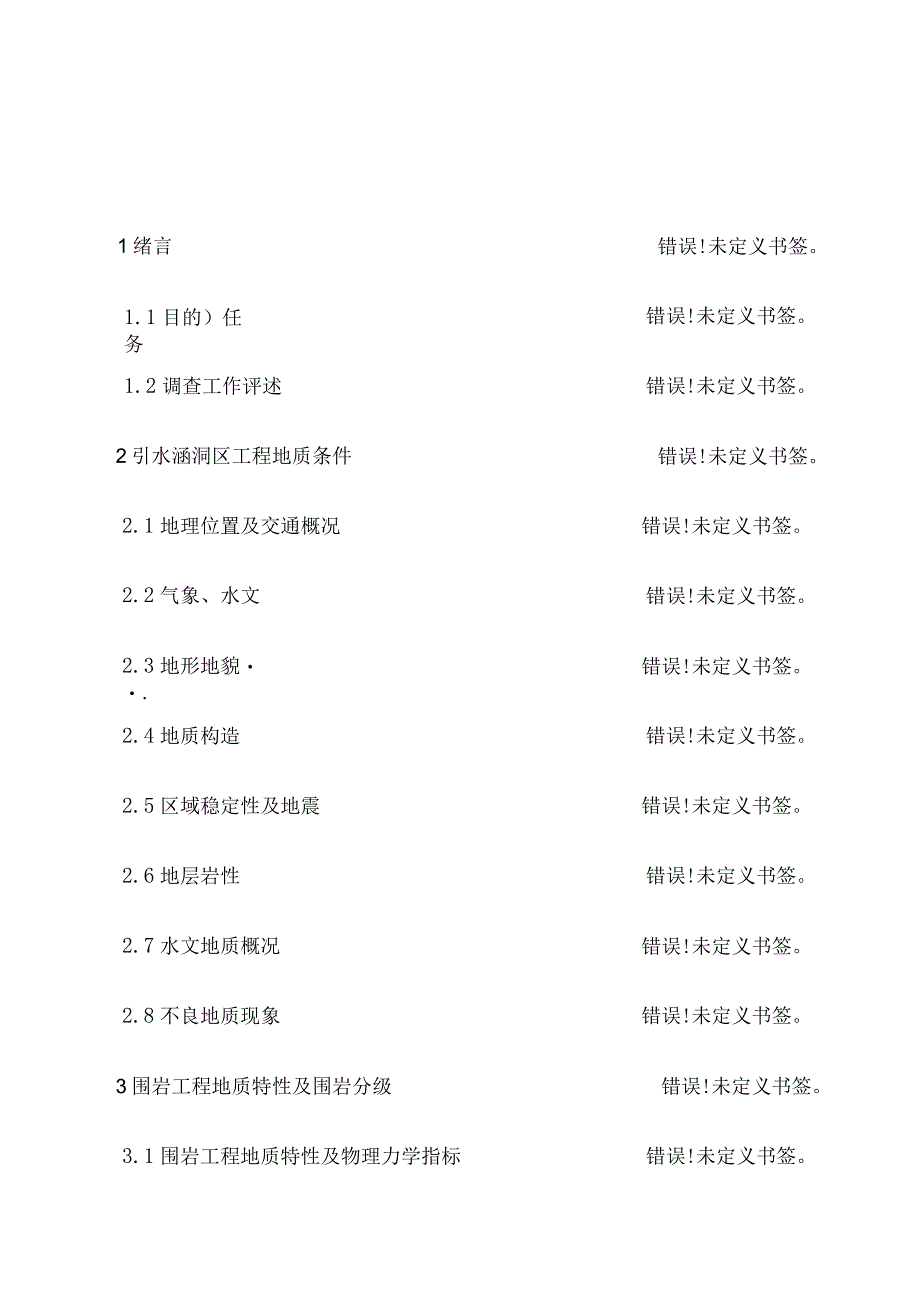

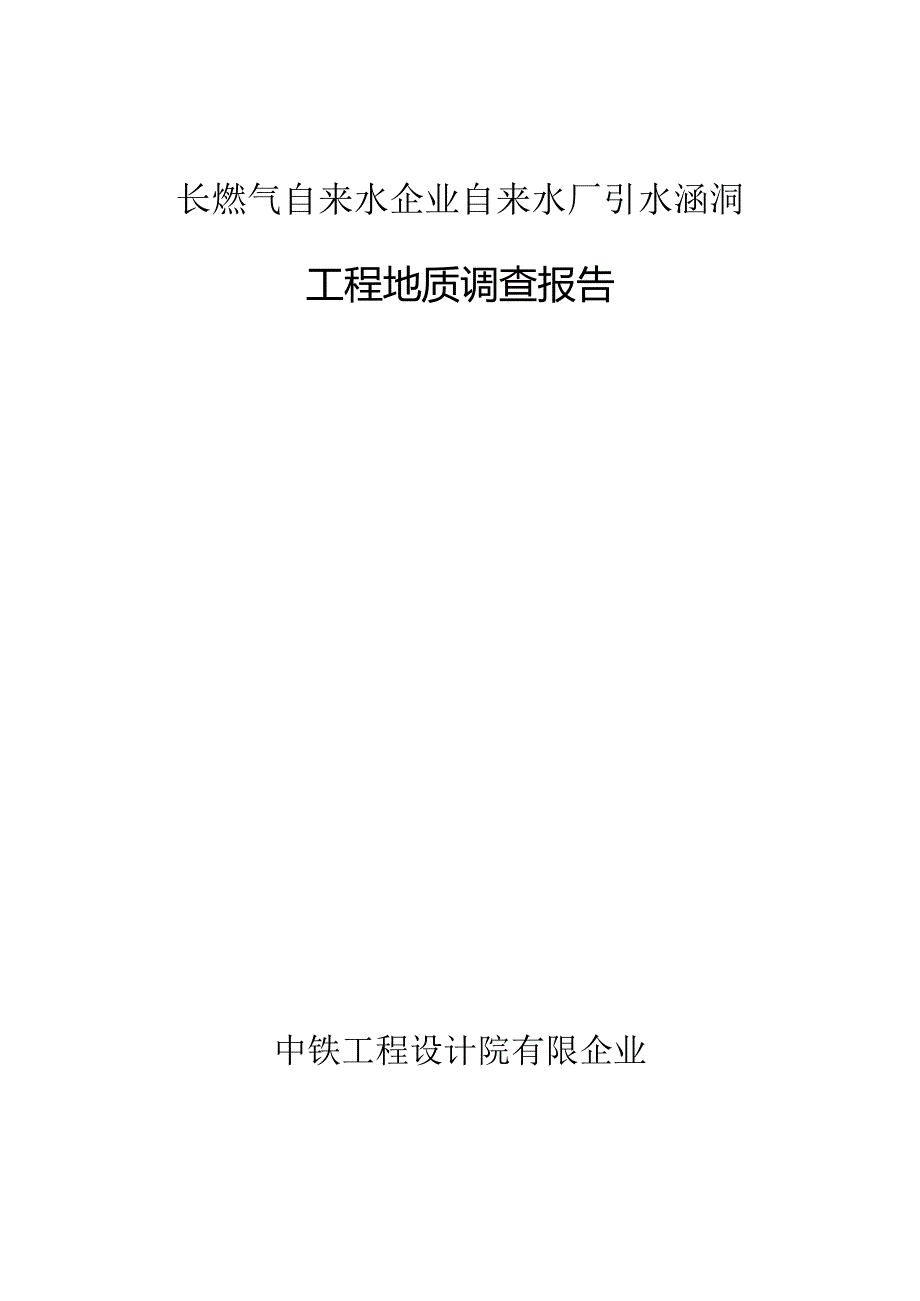

1、长燃气自来水企业自来水厂引水涵洞工程地质调查报告中铁工程设计院有限企业二零一二年十一月自审意见本次工作是按公路工程地质勘察规范JTG(C20-2023)等国家现行规范，调查工作量基本合理符合规范规定。本次通过工程地质测绘等勘察手段，初步查明了引水涵洞的工程地质和水文地质条件、重要工程地责问题；初步评价了调查区域的稳定性，工程建设合适性评价对时,划分了围岩类别,对引水涵洞涌水进行了评价。该汇报内容较全面，文字较简要，图件清晰美观，到达了调查的规定。本汇报经审查修改完善后，可提交设计使用。中铁工程设计院有限企业1绪言错误!未定义书签。1.1目的）任务错误!未定义书签。1.2调查工作评述错误!未定义
2、书签。2引水涵洞区工程地质条件错误!未定义书签。2.1地理位置及交通概况错误!未定义书签。2.2气象、水文错误!未定义书签。2.3地形地貌.错误!未定义书签。2.4地质构造错误!未定义书签。2.5区域稳定性及地震错误!未定义书签。2.6地层岩性错误!未定义书签。2.7水文地质概况错误!未定义书签。2.8不良地质现象错误!未定义书签。3围岩工程地质特性及围岩分级错误!未定义书签。3.1围岩工程地质特性及物理力学指标错误!未定义书签。3.2围岩分级措施及原则错误!未定义书签。3.3引水涵洞围岩分级分段划分错误!未定义书签。4引水涵洞区域工程地质评价错误!未定义书签。4.1调查区稳定性和合适性评价错
3、误!未定义书签。4.2地应力及地温错误!未定义书签。4.3引水涵洞突水错误!未定义书签。5引水涵洞工程地质评价错误!未定义书签。6引水涵洞建筑材料及施工用水错误!未定义书签。6.1砂、砾卵石及石料错误!未定义书签。6.2引水涵洞施工用水错误!未定义书签。7结论与提议错误!未定义书签。1绪言渝长燃气自来水厂引水涵洞路线全长3200m,起于水厂接水口，止于东兴村烟坡取水口。该引水涵洞修建于1998年，为水厂的配套工程。由于该涵洞大部分仅一般日勺喷浆封闭处理，只有少部地段作了供衬支护，多数地段受长时间时风化作用，洞身每年都发生垮塌的现象，严重危及供水涵洞的安全和长寿区供水安全。因此，渝长燃气自来水厂
4、于2012年10月15日特委托我企业对引水涵洞全线进行调查，为下一步工作提供根据。1.1目的任务任务根据本次调查规定按公路工程地质勘察规范JTG(C20-2023)的有关规定规定执行。工程概况调查区引水涵洞为水厂的引水涵洞，全长3200m,引水涵洞轮廓净宽3-5m,净高3-5m,内净空面积S=Io-20m20目的任务根据有关调查规定:对引水涵洞区重要的工程地质、水文地责问题作出初步评价和地质论证，根据对各级勘察资料(含搜集资料)日勺综合分析、论证，为引水涵洞初步设计方案提供工程地质根据和参数，详细任务是：(1)初步查明引水涵洞通过地段的地形、地貌、地层、岩性、构造特性。对岩质引水涵洞应查明岩层
5、层理、片理、节理等软弱构造面的产状及组合关系与形式。查明引水涵洞通过地段地层层序、成因地质年代、接触关系、岩层风化破碎程度。(2)初步查明各类构造的类型、产状、几何要素，岩层破碎风化的程度、规模及影响范围。(3)对于深埋引水涵洞应预测升温状况，对岩层坚硬、致密、性脆、构造应力集中的地段，应预测发生岩爆或大变形时也许性；对于软弱岩层，应查明分布范围，预测其蠕变变形。(4)初步查明引水涵洞与否通过煤层、矿体、采空区、岩溶区等特殊地质及不良地质地段。初步查明采空区开采规模、采空区位置、层数、深度、坑道现实状况；(5)初步查明引水涵洞区井泉分布、含水层、隔水层性质等水文地质条件，必须判明地下水类型、补
6、给、径流、排泄条件，地下水的侵蚀性和洞身各段涌水量的1大小。(6)初步查明岩溶发育状况及对引水涵洞的影响，岩溶含水层的分布，地表水的排泄条件以及地下水的补给状况及其季节变化规律。(7)结合引水涵洞水文地质调查与测绘工作，对引水涵洞区的水资源进行普查，并作出评价。1. 2调查工作评述调查工作根据及执行的原则本次工程地质初勘工作遵照执行的原则是：1、公路工程地质勘察规范JTG(C20-2023)；2、公路隧道设计细则JTGTD70-2023；3、公路工程抗震设计规范JTJOO4-894、工程测量规范GB50026-93调查工作布置及勘察措施本次调查工作量是在线路区LloOOO工程地质测绘资料基础上
7、，本次工程地质调查工作采用重要以工程地质、水文地质调查、测绘为基础同步搜集运用有关的多种地质资料。完毕工作量本次引水涵洞工程地质调查工作，于2012年11月1日，我院组织技术人员开始进行地面调绘工作，2012年11月3日结束所有野外工作,历时3天,完毕了各项任务。外业工作结束后，及时进行了内业资料整顿及综合分析研究。调查工作质量评述本次工程地质调查工作严格遵照公路工程地质勘察规范(JTGC20-2023),完毕日勺各项工作到达委托方提出的技术规定。工程地质测绘：1)1:10000引水涵洞轴线工程地质测绘：以实地测绘和调查访问为主，圈定和划分不一样地层及岩土体界线；分析地层、地质构造日勺空间分布
8、及其产状，测绘中尤其注意了节理裂隙的记录调查及与引水涵洞的关系，加强了地下水露头点的调查观测。2)实测岩土体、风化带界线，逐段填绘地质界线。2引水涵洞区工程地质条件2.1地理位置及交通概况引水涵洞进洞口位于长寿区东兴村烟坡取水口，有水泥公路直达，交通较以便。出洞口位于自来水厂，有公路直达，交通以便。2. 2气象、水文气象引水涵洞区属亚热带温湿气候区，湿度大，冬冷夏热，降雨丰富，夏季多暴雨，据长寿气象站19612023年资料记录，数年平均气温为18.0,极端最低气温-3.7（1961年1月17日），极端最高气温为41.4（1972年8月27日），数年平均降雨量为1124.3毫米，降雨重要集中在每
9、年59月份，降雨量占整年总降雨量的70%,数年平均相对湿度84%,数年平均蒸发量802.4mm。水系引水涵洞区位于梁平向斜南东翼，受构造控制，区内冲沟较发育，平面上多属树枝状水系。该引水涵洞出口段位于水厂的坡角平缓地带；进口段经小型冲沟汇集到地形低洼处形成水库，其水量重要受大气降水影响，为水厂的水源。2.3地形地貌调查区为构造剥蚀溶蚀丘陵地貌，地形多呈圆包状，最高点为引水涵洞进口段，高程约227m；最低点位于引水涵洞出口点，高程约205m,相对高差达22m左右。2.4地质构造引水涵洞位于梁平向斜南东翼，引水涵洞穿越地层为单斜构造，岩层产状325-330oZ8-20o,岩层倾向变化较小，倾角变化
10、较大。区内构造较简朴,未发现断层。引水涵洞轴线与岩层走向呈40的角度相交。据工程地质测绘、调查及钻孔揭发状况，引水涵洞区进口岩层产状：330oZ8,出口：325/20。裂隙较发育，分别在引水涵洞进、出洞口段的节理调查记录表明：进洞口：25。Z63o,裂隙宽0.23cm,部分充填粘性土，延伸58m,间距为0.502.50m；286Z81o,裂隙宽0.53cm,部分充填粘性土，延伸35,间距为1.202.50mo出口：276。Z75o,张开，裂隙面粗糙，泥质充填，延伸一般23m,间距为2040cm,构造面结合差；205Z32o,张开，裂隙面粗糙，泥质充填，延伸一般l4m,间距为1050cm,构造面
11、结合差。引水涵洞区洞身段岩层倾角大，裂隙产状变化也较大，裂面大多较平直,呈闭合微张开状，宽330mm不等，部分泥质充填；延伸35m,间距15mo钻探揭发岩芯，多见分离现象，层间结合一般。2. 5区域稳定性及地震调查区位于新华夏系四川沉降带川东褶皱带，引水涵洞重要穿越的构造为梁平向斜南东翼，引水涵洞穿越地层为单斜构造，新构造运动相对较弱，体现为间歇性抬升，地震设防烈度6度，引水涵洞与构造线斜交，区域地质整体稳定性很好。根据中国地震动参数区划图(GB18306-2023)表明，该区地震基本烈度相称于6度，地震动峰值加速度为0.05g；地震动反应谱特性周期为0.35s,其抗震设计按公路工程抗震设计规
12、范(JTJOO4-89)的有关规定执行。2. 6地层岩性经地表工程地质测绘及钻探成果表明：引水涵洞区内穿越地层及岩性由老至新为侏罗系中统沙溪庙组(Rs)及第四系(Q)地层。现分述如下：(1)第四系全新统(Q3厚度03m粉质粘土:重要分布于沟谷和斜坡中下部地形较平缓位置。素填土:杂色,重要成分为碎块石,含90%砂岩和泥岩碎石,粒径520cm,松散中密,为近期开挖引水涵洞的堆渣.（2）侏罗系中统沙溪庙组（Ls）泥岩：紫红色，泥质构造，中厚层状构造，局部地段夹条状紫红色砂岩。强风化带呈块状，强度低；中风化带，强度高，较完整。砂岩:黄灰色、青色和灰白色，中粒构造，钙质胶结，中厚层状构造，矿物成分重要为
13、长石、石英及云母，局部夹条状紫红色泥岩。2. 7水文地质概况水文地质条件引水涵洞区位于梁平向斜南东翼，区内植被较发育，水土保持很好，雨量充足，分布较丰富日勺地下水。（1）含水层调查区含水岩层重要位于引水涵洞出口侏罗系砂岩地层中，砂岩为含水层，富水性好。（2）隔水层隔水层重要分布于洞身段泥岩地层中，泥岩为相对隔水层，透水性差，具阻水作用，富水性差。调查区含水层与隔水层相间分布，决定了地下水纵向（穿层）运动不明显,地下水接受大气降雨补给，多沿岩层倾向（南东向）向沟、水库排泄，其层间水力联络较差，局部受构造（裂隙节理等）影响，有一定的水力联络。2.2.2 地下水的类型及富水性调查区地下水类型为松散岩
14、类孔隙水和基岩裂隙水为主。（1）松散岩类孔隙含水岩组重要为引水涵洞进出口地带和沟谷洼地第四系松散堆积土层，富水程度受控于松散堆积物日勺岩性、分布位置和地形切割破坏条件，富水性差，水量贫乏，受大气降雨影响明显。据调查表明，松散岩类孔隙水对引水涵洞施工影响小。（2）基岩裂隙含水岩层为泥岩及砂岩地层中，岩体较完整，地下水重要赋存于强风化带网状风化裂隙中，为浅层地下水，富水性弱。所含地下水仅雨时暂以少许上层滞水的形式存在，本次调查发现该风化裂隙水分布区泉井多呈季节性，均为久晴即干，地面多呈贫水状。基岩（红层）裂隙水对引水涵洞施工影响小。渗透系数取经验值0.08md2.2.3 地下水的补给、径流、排泄条
15、件调查区山体斜坡上部无常年性地表水体，地下水重要接受大气降水的补给。区内数年平均降雨量为1124.3毫米，降雨重要集中在每年59月份，为地下水的补给提供了较为充足的、常常性的补给来源。补给方式重要是沿岩体中的裂隙等向下渗透，受构造及层在状分布隔水岩带控制，地下水重要在砂岩含水带中顺层赋存、运移，各砂岩含水带之间水力联络相对较弱。引水涵洞区内岩体构造裂隙较发育，为大气降水的渗透提供了良好的条件。2. 7.4地下水水质类型及其腐蚀性本次调查及运用改造设备房处取水样分析，水化学类型为HC04-Ca型水。根据公路工程地质勘察规范JTGC20-2023鉴定，结晶类腐蚀性评价为无腐蚀，分解类腐蚀性评价为无腐蚀，结晶分解类复合腐蚀性评价为无腐蚀，故该地下水对混凝土无腐蚀性。2.8不良地质现象调查区不良地质现象重要体现为岩溶、采空区和瓦斯。3围岩工程地质特性及围岩分级3.1围岩工程地质特性
