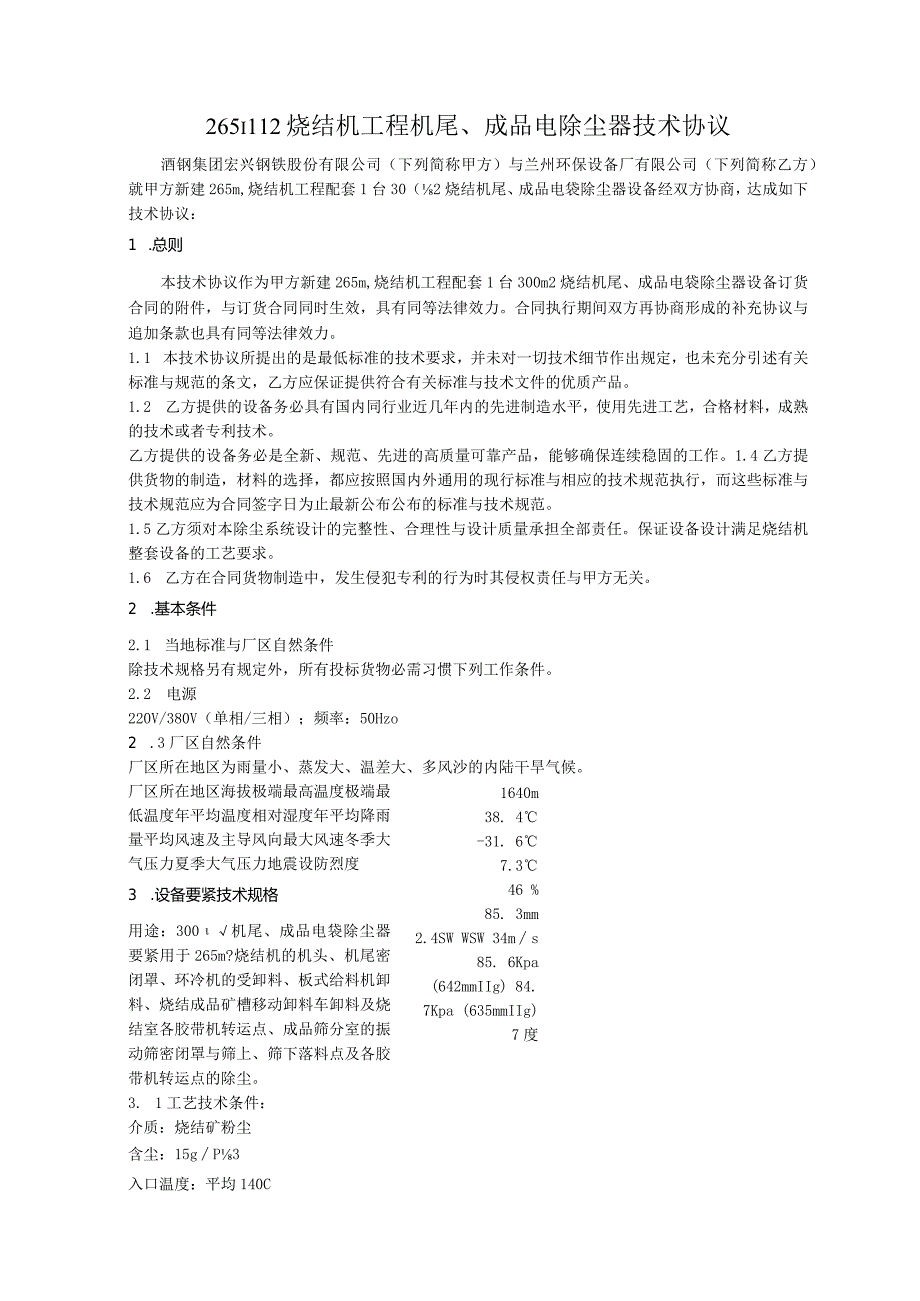

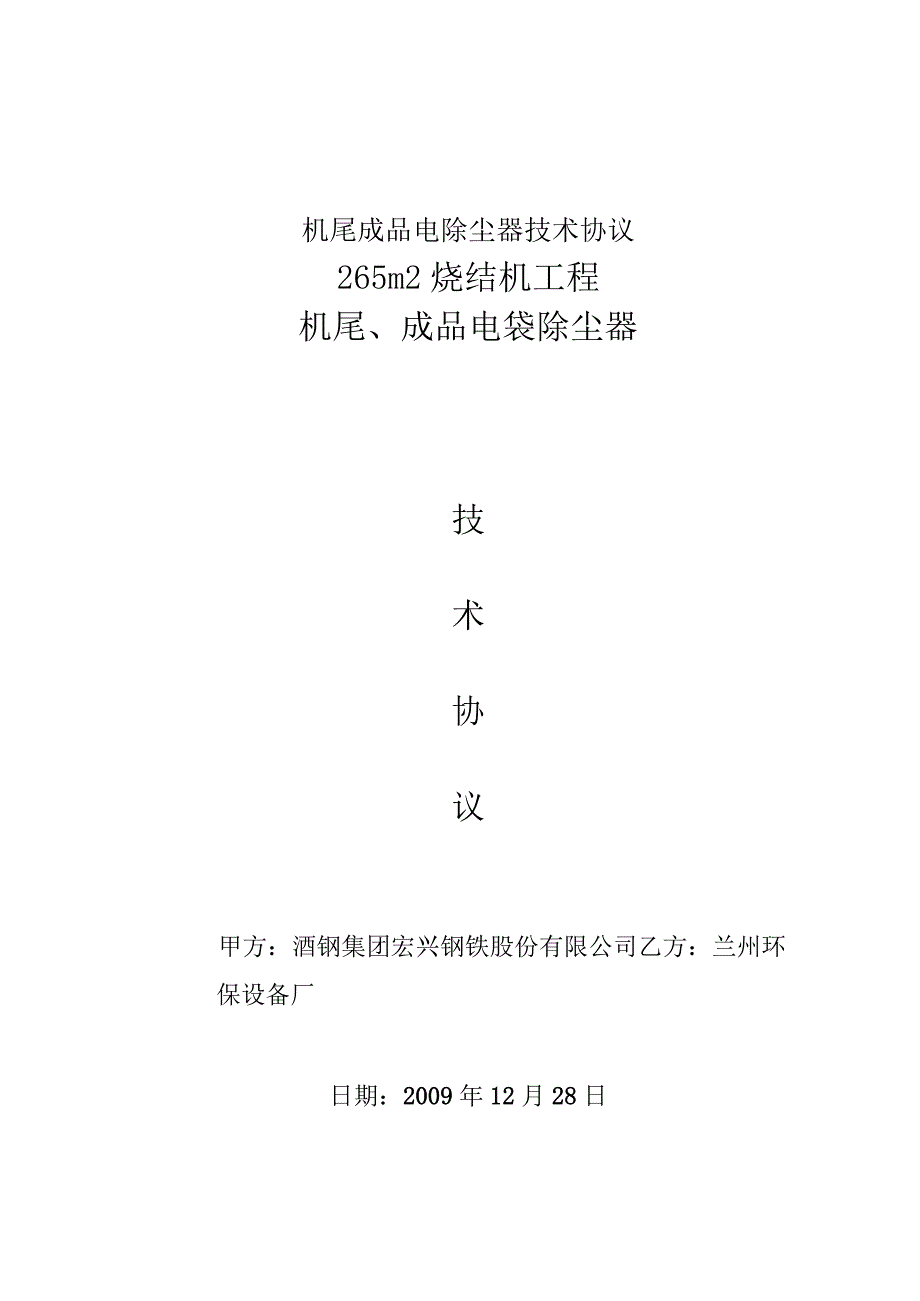

1、机尾成品电除尘器技术协议265m2烧结机工程机尾、成品电袋除尘器技术协议甲方：酒钢集团宏兴钢铁股份有限公司乙方：兰州环保设备厂日期：2009年12月28日265i112烧结机工程机尾、成品电除尘器技术协议酒钢集团宏兴钢铁股份有限公司（下列简称甲方）与兰州环保设备厂有限公司（下列简称乙方）就甲方新建265m,烧结机工程配套1台30（2烧结机尾、成品电袋除尘器设备经双方协商，达成如下技术协议：1 .总则本技术协议作为甲方新建265m,烧结机工程配套1台300m2烧结机尾、成品电袋除尘器设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议与追加条款也具有同等
2、法律效力。1.1 本技术协议所提出的是最低标准的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准与规范的条文，乙方应保证提供符合有关标准与技术文件的优质产品。1.2 乙方提供的设备务必具有国内同行业近几年内的先进制造水平，使用先进工艺，合格材料，成熟的技术或者专利技术。乙方提供的设备务必是全新、规范、先进的高质量可靠产品，能够确保连续稳固的工作。1.4乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准与相应的技术规范执行，而这些标准与技术规范应为合同签字日为止最新公布公布的标准与技术规范。1.5乙方须对本除尘系统设计的完整性、合理性与设计质量承担全部责任。保证设备设计满足烧
3、结机整套设备的工艺要求。1.6 乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。2 .基本条件2.1 当地标准与厂区自然条件除技术规格另有规定外，所有投标货物必需习惯下列工作条件。2.2 电源220V/380V（单相/三相）；频率：50Hzo2 .3厂区自然条件厂区所在地区为雨量小、蒸发大、温差大、多风沙的内陆干旱气候。1640m 38. 4 -31. 67.3 46 % 85. 3mm2.4SW WSW 34ms 85. 6Kpa (642mmIIg) 84. 7Kpa (635mmIIg) 7度厂区所在地区海拔极端最高温度极端最低温度年平均温度相对湿度年平均降雨量平均风速及

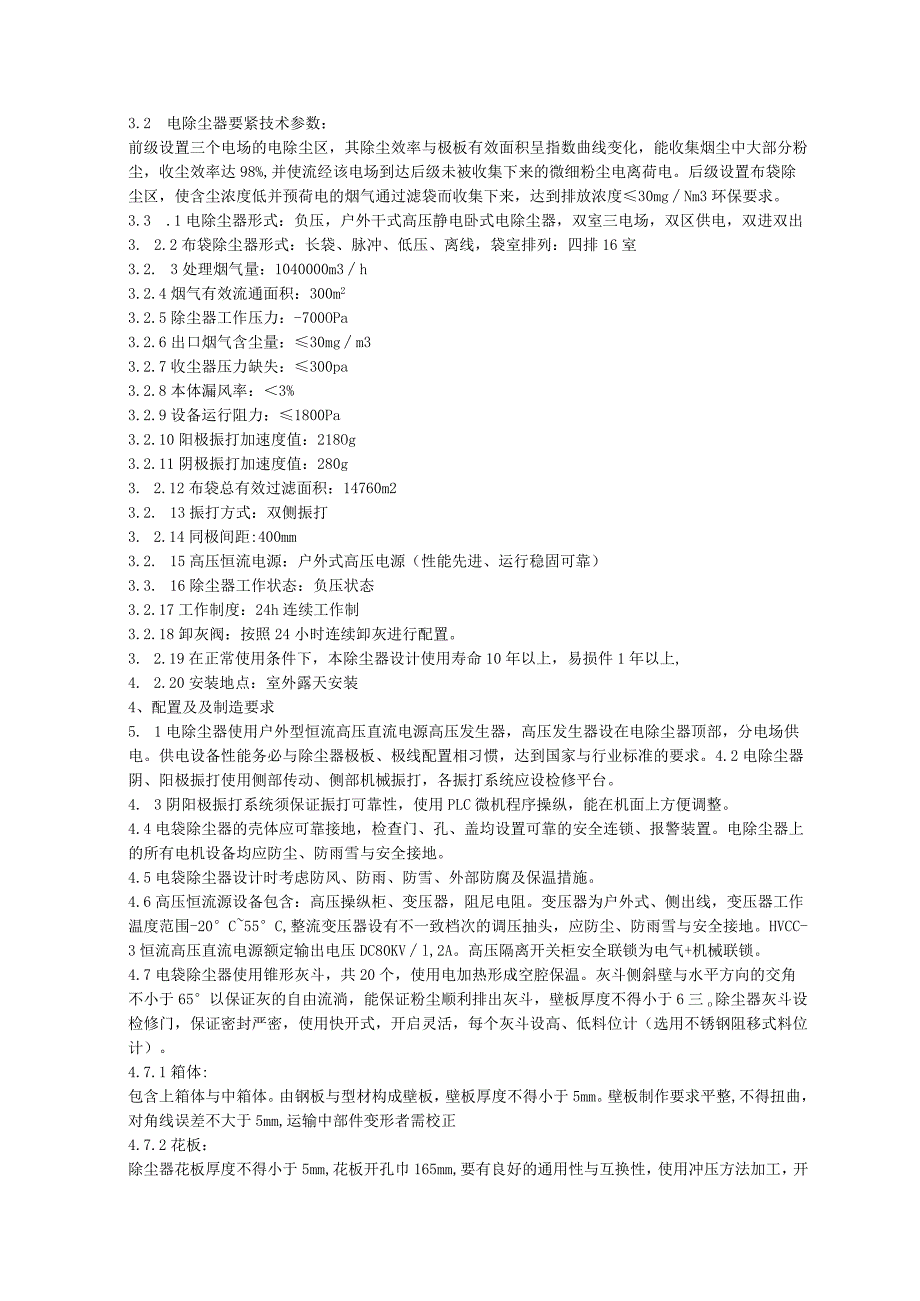

4、主导风向最大风速冬季大气压力夏季大气压力地震设防烈度3 .设备要紧技术规格用途：300机尾、成品电袋除尘器要紧用于265m?烧结机的机头、机尾密闭罩、环冷机的受卸料、板式给料机卸料、烧结成品矿槽移动卸料车卸料及烧结室各胶带机转运点、成品筛分室的振动筛密闭罩与筛上、筛下落料点及各胶带机转运点的除尘。3. 1工艺技术条件：介质：烧结矿粉尘含尘：15gP3入口温度：平均140C3.2 电除尘器要紧技术参数：前级设置三个电场的电除尘区，其除尘效率与极板有效面积呈指数曲线变化，能收集烟尘中大部分粉尘，收尘效率达98%,并使流经该电场到达后级未被收集下来的微细粉尘电离荷电。后级设置布袋除尘区，使含尘浓度低
5、并预荷电的烟气通过滤袋而收集下来，达到排放浓度30mgNm3环保要求。3.3 .1电除尘器形式：负压，户外干式高压静电卧式电除尘器，双室三电场，双区供电，双进双出3. 2.2布袋除尘器形式：长袋、脉冲、低压、离线，袋室排列：四排16室3.2. 3处理烟气量：1040000m3h3.2.4烟气有效流通面积：300m23.2.5除尘器工作压力：-700OPa3.2.6出口烟气含尘量：30mgm33.2.7收尘器压力缺失：300pa3.2.8本体漏风率：3%3.2.9设备运行阻力：1800Pa3.2.10阳极振打加速度值：218Og3.2.11阴极振打加速度值：280g3. 2.12布袋总有效过滤面
6、积：14760m23.2. 13振打方式：双侧振打3. 2.14同极间距:400mm3.2. 15高压恒流电源：户外式高压电源（性能先进、运行稳固可靠）3.3. 16除尘器工作状态：负压状态3.2.17工作制度：24h连续工作制3.2.18卸灰阀：按照24小时连续卸灰进行配置。3. 2.19在正常使用条件下，本除尘器设计使用寿命10年以上，易损件1年以上,4. 2.20安装地点：室外露天安装4、配置及及制造要求5. 1电除尘器使用户外型恒流高压直流电源高压发生器，高压发生器设在电除尘器顶部，分电场供电。供电设备性能务必与除尘器极板、极线配置相习惯，达到国家与行业标准的要求。4.2电除尘器阴、阳
7、极振打使用侧部传动、侧部机械振打，各振打系统应设检修平台。4. 3阴阳极振打系统须保证振打可靠性，使用PLC微机程序操纵，能在机面上方便调整。4.4电袋除尘器的壳体应可靠接地，检查门、孔、盖均设置可靠的安全连锁、报警装置。电除尘器上的所有电机设备均应防尘、防雨雪与安全接地。4.5电袋除尘器设计时考虑防风、防雨、防雪、外部防腐及保温措施。4.6高压恒流源设备包含：高压操纵柜、变压器，阻尼电阻。变压器为户外式、侧出线，变压器工作温度范围-20C55C,整流变压器设有不一致档次的调压抽头，应防尘、防雨雪与安全接地。HVCC-3恒流高压直流电源额定输出电压DC80KVl,2A。高压隔离开关柜安全联锁为
8、电气+机械联锁。4.7电袋除尘器使用锥形灰斗，共20个，使用电加热形成空腔保温。灰斗侧斜壁与水平方向的交角不小于65以保证灰的自由流淌，能保证粉尘顺利排出灰斗，壁板厚度不得小于6三o除尘器灰斗设检修门，保证密封严密，使用快开式，开启灵活，每个灰斗设高、低料位计（选用不锈钢阻移式料位计）。4.7.1箱体:包含上箱体与中箱体。由钢板与型材构成壁板，壁板厚度不得小于5mm。壁板制作要求平整,不得扭曲，对角线误差不大于5mm,运输中部件变形者需校正4.7.2花板：除尘器花板厚度不得小于5mm,花板开孔巾165mm,要有良好的通用性与互换性，使用冲压方法加工，开孔位置均要求准确，与理论位置的偏差不得大于
9、1mm。花板平面度不大于1.5/1000,对角线长度误差小于3mm。冲孔后用专用工具倒角，确保周边无毛刺、尖角。成品需保证：冲孔边缘无毛刺、无变形、无椭圆；焊接处无漏焊、无气孔、无砂眼，焊脚平整,焊接牢固。4.7.3喷吹装置：分储气包及喷吹管道分别使用力630与114钢管型材焊接制成。焊接部分使用满焊与连续焊接，确保无漏焊、无气孔、无砂眼。分气包有足够容量，满足喷吹气量。要求在每阀脉冲喷吹后气包内压力降不超过原先储存压力的30%。每个气包底部都带有手动油污排水阀，周期性的把容器内杂质向外排出。电磁脉冲阀选用进口的喷灰压力为0.2-0.4Mpa的4淹没式电磁脉冲阀,要求膜片经久耐用,寿命大于10
10、0万次,脉冲阀配置防雨箱。4.7.4滤袋装置:滤料选用PPS（聚苯硫雄）覆膜针刺过虑毡，此滤料为表面过滤型滤料，保证滤料22年的正常使用寿命。布袋在寿命期内破旧率VI%。布袋底部使用加强环布并用一层包边缝制，无毛边裸露，滤袋合理剪裁，尽量减少拼缝。拼接处，重叠搭接宽度不小于Iomnb以提高布袋袋底强度与抗冲刷能力。滤袋上端使用了弹簧胀圈形式，密封性能好，保证安装可靠性高，换袋快捷。笼骨使用10根筋圆形结构，笼骨的纵筋与支撑环分布均匀，使其有足够的强度与刚度以防止损坏与变形（纵筋直径4计10根，加强反撑5其间距200,160X4250x2）,顶部加装“n”型冷冲压短管，用于保证袋笼的垂直及保护滤
11、袋口在喷吹时的安全。笼骨材料使用20#碳钢，使用笼骨生产线一次成型，保证笼骨的直线度与扭曲度，笼骨施焊后光滑、挺直、无毛刺，同时有足够的强度，不同意有脱焊、虚焊与漏焊现象。笼骨使用镀锌技术，镀层牢固、耐磨、耐腐。4.7.5压缩空气系统：除尘器使用一套压缩空气系统，包含4.5m3贮气罐一套、气源处理三联件一套、空气过滤器一套、压缩空气的配管及管路上的阀门。4.7.6离线阀（垂直提升阀）：每室配备一个，使除尘器具有离线清灰、离线检修功能。使用动作简单可靠的二位五通电磁阀操纵，故障率低，维修方便。离线阀为薄板型结构，整套阀门结构简单、可靠、启闭速度快，关闭时泄漏率很低，电压等级为220V。4.7.7
12、差压检测除尘器进出口设有压差计，压差变送器将信号送到除尘系统PLC。4.8高压直流供电装置的自动操纵与低压供电装置的自动操纵使用ABPLC操纵器操纵系统,CPU使用独立机架冗余，I/O要与CPU为同一系列。PLC操纵系统选用川仪UPS（H3000110-30M）在线式不间断电源供电，工况参数在机尾、成品电除尘操纵室（配不锈钢操作台，工控机原装整机，DIGGC0MDCS400FCPU奔腾3.0G,内存1G,250G硬盘，19”液晶显示器）操作站（HUl）上与通过工业以太网与主控楼操作站（HuI）上对除尘系统工况进行监控。4.9除尘器本体设备使用一台PLC操纵，手、自动运行与操纵，安全联锁。集中显
13、示与操纵除尘器本体系统设备运行状态。操纵范围为振打、震动器、瓷转轴、绝缘子加热及灰斗电加热温度检测、卸灰阀、脉冲阀、提升阀与本体设备电气信号的检测及手、自动操纵，进入操纵系统的信号务必隔离，开关量输入信号经EC7-A46/10A中间继电器隔离后进开关量输入模块，模拟量输入信号经EW信号隔离器、ZL5系列隔离后进入模拟量输入模块，并能通过通讯电缆将信号送到除尘系统操纵室。低压系统配电使用GGD柜RMMl断路器，电机配电使用壳架为100A型及以上断路器、ZJHCl永磁接触器及PDM-8IOMRT电机智能保护器操纵。380/22OV插座、照明加漏电保护器。4.10高压操纵柜具有微机操纵方式，数据上传
14、功能，运行参数设定，参数修改、显示。运行方式更换可通过操纵面板上键盘实现，并有经历功能。高压电场电流、电压信号变送输出，均变送为420mADC信号进行数据通讯、远方操纵。4.10.1操纵方式：清灰由除尘器总压差与时间设定，提升阀与脉冲阀联锁进行逐室清灰，定时（时间可调）优先、总压差联锁启动清灰系统。脉冲阀机旁操作箱负责提升阀与脉冲阀的联锁操纵功能，设有手动、自动转换开关，位置设在除尘器顶部平台.除尘器检修电源箱在除尘器检修时，满足检修工具用电要求，总功率20KW,电压有380V、220V、两种，位置设在除尘器顶部平台。所有操纵柜及机旁操纵箱均应有防雨、防尘措施。4.10.2除尘器的操控以主风机
15、运行信号作为除尘系统启动信号，主风机停止作为除尘系统停止信号，除此之外清灰装置延时停止（时间可调）。除尘器的脉冲清灰操纵使用手动自动两种方式，可相互转换。自动操纵使用压差（定阻）与定时操纵方式，可相互转换。压差检测点分别设置在除尘器的进出口总处。当达到设定的压差值时或者时间周期时，除尘器各室依次进行脉冲喷吹清灰，清灰状态的选择由PLC实现。清灰程序的执行由主控柜（PLC）自动操纵。a）定时操纵：选择开关选定“自动”“定时”位置，系统满足定时操纵条件后，1#室清灰指示灯亮，1#室提升阀关闭，脉冲阀开始喷吹，依次喷吹完后延时20秒打开提升阀，1#室开始工作结束；间隔20秒左右关闭2#室提升阀（重免1#室工作），依次完成所有仓室的清灰工作后进入下一个周期结束后再从1#室开始清灰工序。b）定阻操纵：选择开关选定“自动”“定阻”位置，当除尘器差压达到定阻值时，开始清灰工序：1#室清灰指示灯亮，开始喷吹，1#室喷吹结束后，进行第二室（重狂1#室工作），依次完成所有仓室的清灰，清灰结束后，根据清灰及系统阻力情况，决定下轮清灰开始时间，再依次完成上述工序。C）假如一次清灰后除尘器阻力依然高于设定值，清灰继续进行，假如在清灰过程中，除尘器阻力降低到设定值下列，清灰工序在完成一个周期后停止，直到除尘器阻力超过阻力值，开始又一次清灰工序。除尘器各仓室能单
