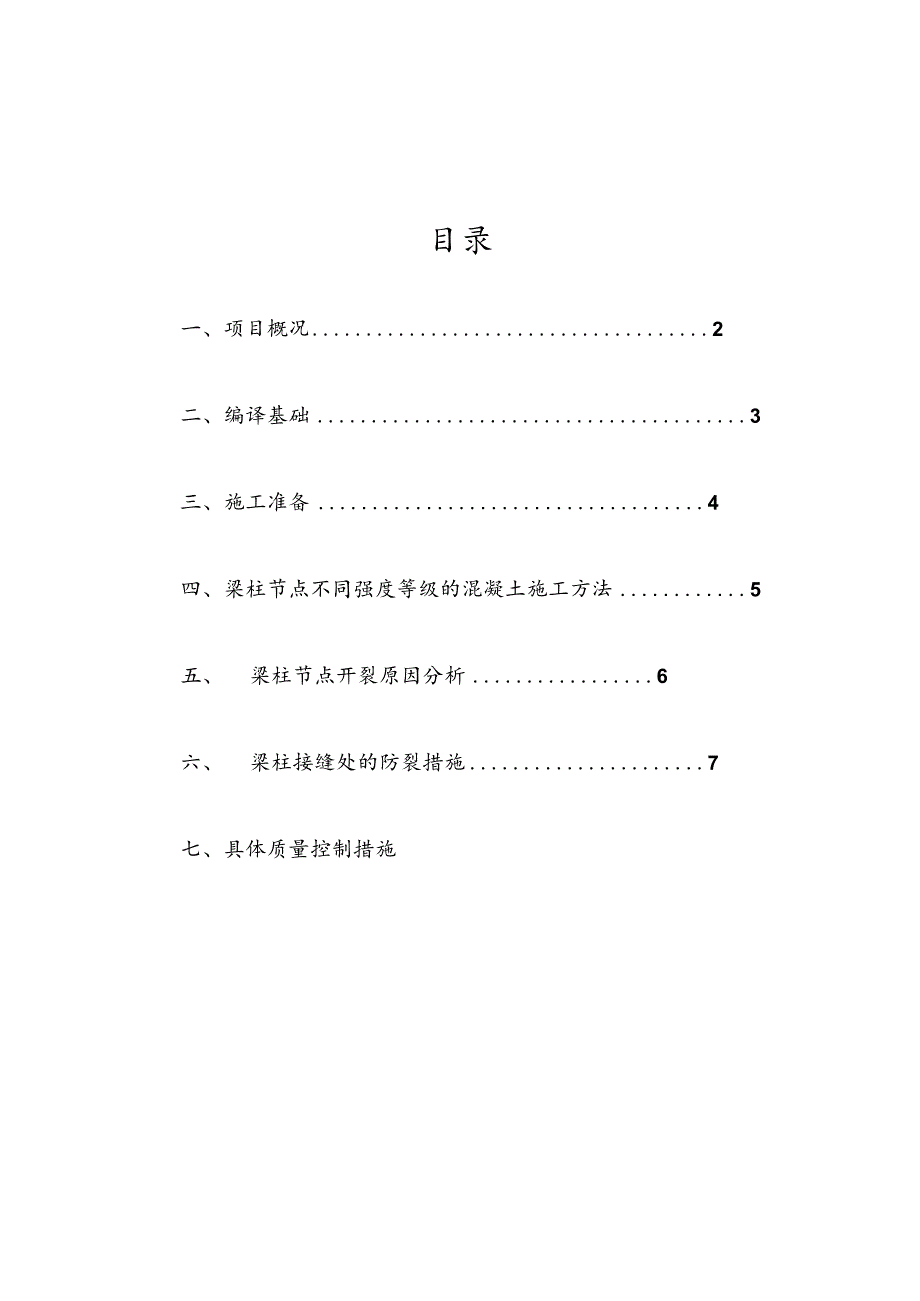

1、混凝土梁柱节点施工方案目录一、项目概况2二、编译基础3三、施工准备4四、梁柱节点不同强度等级的混凝土施工方法5五、 梁柱节点开裂原因分析6六、 梁柱接缝处的防裂措施7七、具体质量控制措施不同等级混凝土的梁柱节点浇筑施工方案高层框架结构的梁柱节点是框架结构的关键部分。在高层建筑混凝土结构技术规范（JGJ3-2010）中，框架梁柱结合区混凝土的设计和浇筑有以下条款：混凝土高于梁和楼板的设计强度，梁柱节点的混凝土施工应采取有效措施（第13.5.7条）；高层建筑不同强度梁柱节点的混凝土浇筑，需由有关单位具体协商解决（第13.5.7条）。一、项目概况建设单位：项目名称：设计单位：工地：项目性质：本项目为
2、住宅楼。项目规模：B-1总建筑面积：148999.34m2（含本标段72058.3m2）,其中：地下施工面积29362.73m2（含本标段13867.39m2）,地上施工面积为119636.61m2（其中本标段58190.91m2）,3#楼：20656.39m2,5#楼：14028.6m2,6#楼：22672.5m2,40#楼：312.98m2,41#楼：520.44m2）;建筑层数（地上2、27、33层，地下1层），总建筑高度：3#楼高81.95/99.95米，5#楼99.95米，6#楼99.95米，8.70米40#,41#楼8.70米檐口高度8.80米。结构体系：3、5、6#楼均为剪力墙结
3、构体系，40、41#楼为框架体系。本项目为高层住宅，地下室为机房和地下停车库（部分为平时和战时人防工程）；地上：3#楼为住宅，5#楼为住宅，6#楼为住宅，40#楼为住宅楼用于物业和居民活动，41#楼用于财产和开闭；标准层高为3mo3#、6#主楼混凝土强度等级如下结构体部分承重柱、剪力墙、连梁楼板梁和楼板基础顶6楼6楼以上10楼10楼以上14楼14楼以上顶板2楼2级楼上标签C45C40C35C30C35C305#主楼混凝土强度等级如下结构体部分承重柱、剪力墙、连梁楼板梁和楼板基础顶6楼6楼以上10楼10楼以上14楼14楼以上屋顶2级楼层及以上标签C45C40C35C30C35C3040#、41#
4、主楼混凝土强度等级如下结构体部分应力柱楼板梁和楼板基础屋顶屋顶地面标签C30C25梁柱节点的混凝土强度差最多可达3个等级。2.编译依据建筑工程施工质量验收标准GB50300-2013钢筋混凝土结构工程施工质量验收规范GB50204-2015高层建筑混凝土技术规范JGJ3-2002普通混凝土配合比设计规程JGJ55-2000普通混凝土用砂质量标准及检验方法JGJ52-92普通混凝土用碎石、卵石质量标准及检验方法GJ53-92混凝土外加剂应用技术规范GBJ119-88三、施工准备1、预拌混凝土的质量根据国家标准GB14902-94预拌混凝土，张建江(1998)010号文件附件：漳州市预拌混凝土产品
5、质量管理暂行办法和张建质量监督(2000)059号等有关规定，确保混凝土质量符合设计要求和有关规范的规定。混凝土浇筑供应标签应按图纸设计标签提供。2、 混凝土供应单位的联系和组织每次混凝土浇筑前，根据混凝土购销合同，填写生产联系表,提前24小时发给混凝土供应公司，使供应的混凝土准时到达施工现场，保证混凝土浇筑时间的准确性，保证工程进度。3、 混凝土浇筑现场前道工序已完成，隐蔽工程验收手续已办理完毕。模板已清洁并用水润湿。4、 每次混凝土浇筑前，填写混凝土浇筑和捣固单并及时报告主管，待混凝土浇筑完成后开始浇筑混凝土。5、 机械设备配置序列号机械名称规格单元数量评论1强制式混凝土搅拌机12混凝土卡
6、车车辆103地泵塔14固定泵塔15插入式混凝土振动器塔2适用于墙、柱、梁、另备件6平板混凝土振动器塔2对于板，另一个备用7电动抹子塔18碘对接灯1000W杯子6另一层楼下不少于两盏灯6、塔机料斗1个0.75m307、通讯：泵站与浇筑现场的通讯采用指示灯和对讲机两种方式，保证混凝土浇筑工作的顺利进行O8、现场施工管理人员、操作人员计划及安排负责任的姓名总司令现场协调员混凝土经理1人模板领导者1人钢筋经理1人质检员保安人员物流经理物料经理颤动每班4人切割每班6人模板职责2个人机修1人4、梁柱节点不同强度等级混凝土的施工方法框架结构的梁柱节点是框架结构的关键部分。从力学角度看，梁柱节点核心区的受力情
7、况更为复杂。它不仅承受来自柱子的压力，还承受梁端和柱端的弯矩。当荷载反复作用时，核心区混凝土处于剪压复合应力状态，常引起核心区交叉型裂缝、柱端混凝土受压剥落、屈曲等现象。的钢筋。尤其是角柱和边柱，由于受扭转和偏心的影响，所受的力比内柱更复杂，更容易造成地震破坏。以往的地震破坏表明，框架结构的大部分破坏是由于梁柱节点核心区的强度和延性不足造成的。在施工方面，由于节点结构复杂，钢筋绑扎密集，高空作业，尤其是中柱钢筋纵横交错，给施工带来很大麻烦，疏忽了就很难保证质量。梁柱节点施工困难的主要原因是施工人员不了解节点的受力机理，梁柱节点的操作程序不清楚，工人缺乏统一安排。不同强度等级的梁柱节点常用混凝土
8、施工方法如下。（1）不同等级混凝土相邻面的保留。高层建筑框架结构的梁柱节点较为复杂。由于荷载组合和内力计算的结果，要求同一楼层的竖向结构（柱、墙）比水平结构（梁、板）具有更高的混凝土强度等级。在钢筋混凝土框架结构中，水平施工缝通常留在柱脚，如果要在柱顶留水平施工缝，则应留在梁的底部。如果同一层的垂直构件和水平构件的混凝土同时浇筑和夯实，则不会在柱顶留下施工缝。不同强度等级的混凝土浇筑和捣打分开施工。梁柱节点核心区混凝土浇筑夯实方法如下：无论柱顶是否有施工缝，均应使用塔吊斗或混凝土泵输送混凝土。柱分级就位，分层振捣，留在楼梁楼板处。45度坡度。混凝土初凝前，尽快用混凝土泵浇筑楼板梁和楼板的混凝土
9、,重点控制高、低强度等级混凝土的相邻面，不形成冷缝，所以在柱顶和梁底应留有施工缝，避免出现高低强度等级。在混凝土的相邻表面之间形成冷接缝。同时采用小型插入式振动器，加强加固密集的梁柱节点核心区的振动，坚决消除渗漏死角，避免形成蜂窝状麻点表面，从而保证节点核心区混凝土的密实度和设计强度。5、梁柱节点开裂原因分析为了保证节点的质量，施工过程非常重要。为有效加强框架结构梁柱节点施工质量控制，在施工前对可能出现的问题进行分析。在梁柱节点处，混凝土的强度等级差别很大。不同强度等级的混凝土，其水泥用量、水灰比、耗水量不同。混凝土的收缩率参差不齐，在其连接处附近容易出现裂缝。立柱截面大，刚度高，横梁截面较小
10、。由于柱子的强约束，梁混凝土的收缩受到限制，也容易产生裂缝。商品混凝土配合比中，高强级混凝土的水泥用量太大，水灰比、含砂量、坍落度太大，也会导致高低交界处出现裂缝。-强度等级混凝土。现浇横梁板的横梁在板下方，上面的养护水被板材充分吸收，但横梁得不到足够的养护水分，造成横梁内外收缩不均，也容易导致横梁两侧出现裂缝。六、梁柱接缝防裂措施施工前要求混凝土搅拌站调整配合比设计，在满足强度等级和泵送性的条件下，降低水泥用量，降低含砂量，增加石料含量，降低坍落度，降低柱混凝土的耗水量。粉煤灰和添加剂的用量也需要相应调整。施工时应按照“先高后低”的原则浇筑混凝土，即先浇高强等级混凝土，后浇低强等级混凝土。进
11、行技术交底和准备工作。梁柱节点核心区混凝土浇筑时，沿距梁柱节点45斜面，距梁柱节点近柱边的距离2500mm,2梁高的120梁的顶面到梁的底面，使用5mm网格的密集网格。铁丝网分离（作为高低等级混凝土的分界线），应使用塔吊或混凝土泵将柱级混凝土运输到位，分层振捣，并在楼板梁板上留出45坡度.在混凝土初凝之前，然后泵送用于浇筑楼板梁和楼板的混凝土。重点控制高、低强度等级混凝土的相邻面不能形成冷缝。同时，使用小型插入式振动器加强密集钢筋的梁柱节点核心区域的振动，以防止泄漏和振动。商品混凝土配合比中，高强级混凝土的水泥用量过大，水灰比、含砂量、坍落度若混凝土用量过大，则梁板混凝土采用二次振捣法，即在混凝土初凝前再次振捣，以增强高低强等级混凝土界面的密实度，减少收缩。严格控制混凝土拌合物的坍落度，在节点核心区使用塔吊运输混凝土，降低坍落度。现场对每辆混凝土车进行坍落度测试。加强混凝土的养护，特别是梁的养护，除了在楼板表面浇水外，还应在楼板下方的梁侧浇水。在全承重脚手架拆除前，可用高压水枪对横梁进行浇水养护，延缓横梁侧模。的脱模。七、具体质量控制措施本工程混凝土为商品混凝土，每次浇注混凝土坍落度取样不少于3次。梁柱节点混凝土应单独留有试块，不少于两组，一组保持相同条件，另一组保持相同条件。
