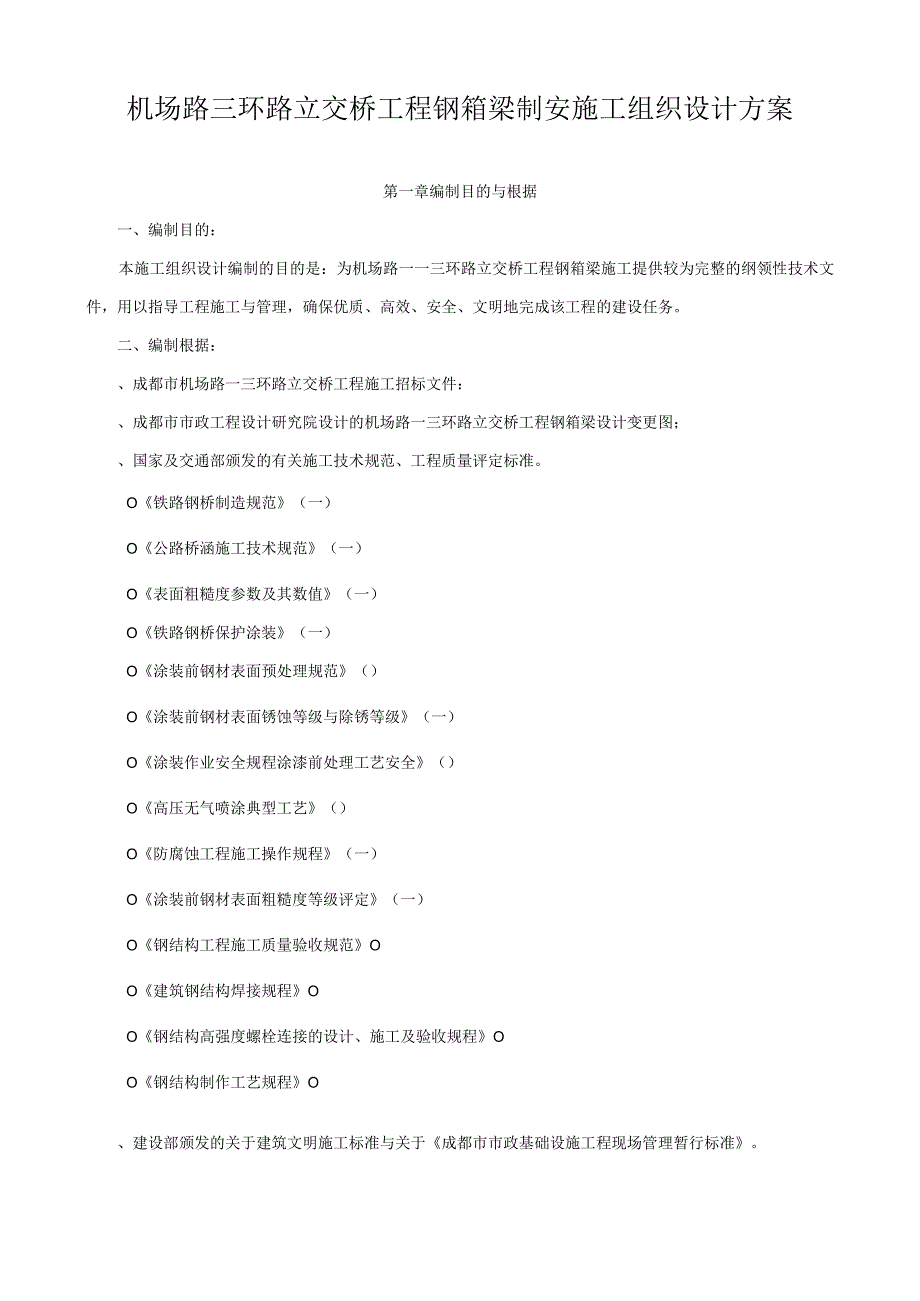

1、机场路三环路立交桥工程钢箱梁制安施工组织设计方案第一章编制目的与根据一、编制目的：本施工组织设计编制的目的是：为机场路一一三环路立交桥工程钢箱梁施工提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。二、编制根据：、成都市机场路一三环路立交桥工程施工招标文件：、成都市市政工程设计研究院设计的机场路一三环路立交桥工程钢箱梁设计变更图；、国家及交通部颁发的有关施工技术规范、工程质量评定标准。O铁路钢桥制造规范（一）O公路桥涵施工技术规范（一）O表面粗糙度参数及其数值（一）O铁路钢桥保护涂装（一）O涂装前钢材表面预处理规范（）O涂装前钢材表面锈蚀等

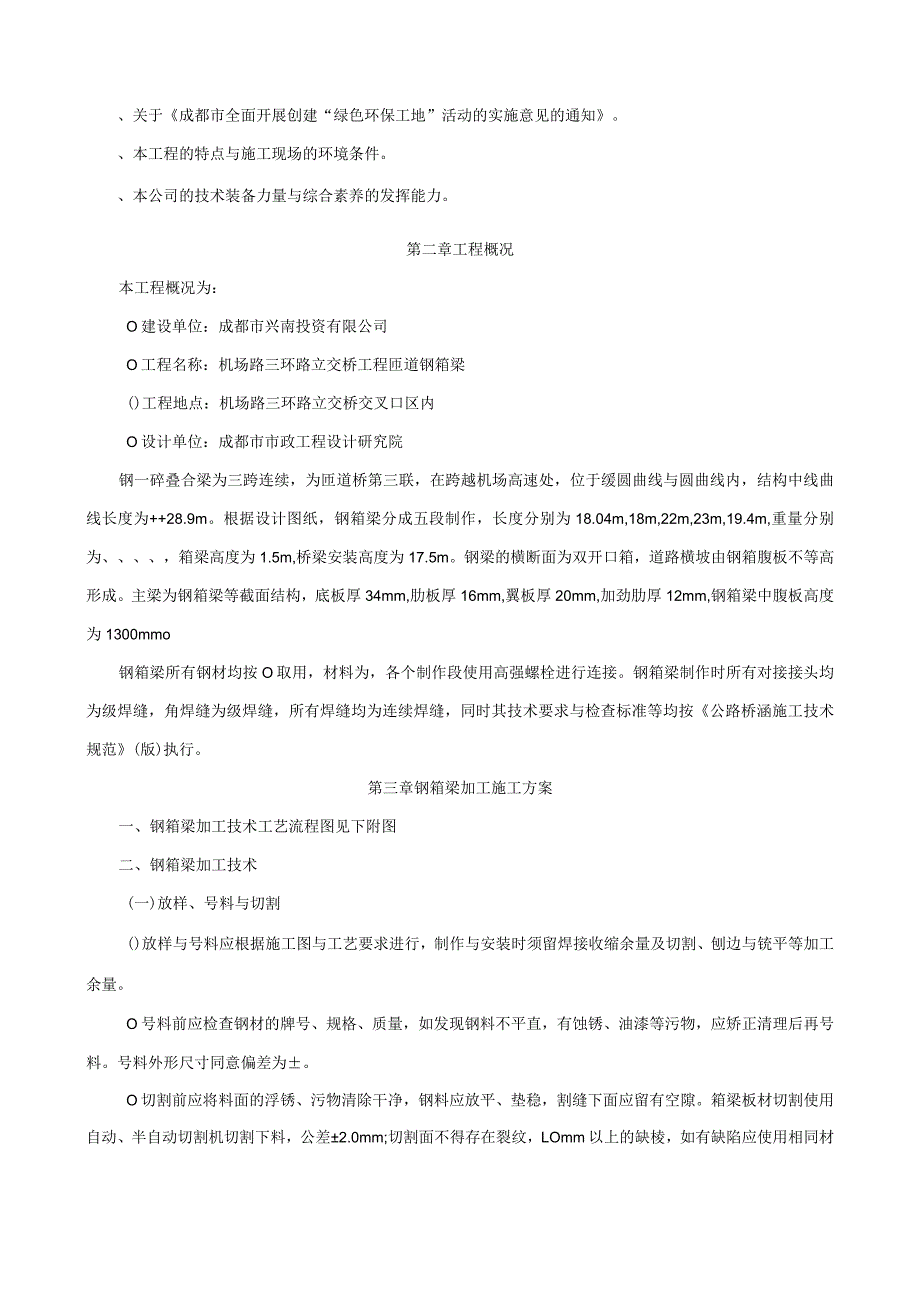

2、级与除锈等级（一）O涂装作业安全规程涂漆前处理工艺安全（）O高压无气喷涂典型工艺（）O防腐蚀工程施工操作规程（一）O涂装前钢材表面粗糙度等级评定（一）O钢结构工程施工质量验收规范OO建筑钢结构焊接规程OO钢结构高强度螺栓连接的设计、施工及验收规程OO钢结构制作工艺规程O、建设部颁发的关于建筑文明施工标准与关于成都市市政基础设施工程现场管理暂行标准。、关于成都市全面开展创建“绿色环保工地”活动的实施意见的通知。、本工程的特点与施工现场的环境条件。、本公司的技术装备力量与综合素养的发挥能力。第二章工程概况本工程概况为：O建设单位：成都市兴南投资有限公司O工程名称：机场路三环路立交桥工程匝道钢箱梁(
3、)工程地点：机场路三环路立交桥交叉口区内O设计单位：成都市市政工程设计研究院钢一碎叠合梁为三跨连续，为匝道桥第三联，在跨越机场高速处，位于缓圆曲线与圆曲线内，结构中线曲线长度为+28.9m。根据设计图纸，钢箱梁分成五段制作，长度分别为18.04m,18m,22m,23m,19.4m,重量分别为、，箱梁高度为1.5m,桥梁安装高度为17.5m。钢梁的横断面为双开口箱，道路横坡由钢箱腹板不等高形成。主梁为钢箱梁等截面结构，底板厚34mm,肋板厚16mm,翼板厚20mm,加劲肋厚12mm,钢箱梁中腹板高度为1300mmo钢箱梁所有钢材均按O取用，材料为，各个制作段使用高强螺栓进行连接。钢箱梁制作时所
4、有对接接头均为级焊缝，角焊缝为级焊缝，所有焊缝均为连续焊缝，同时其技术要求与检查标准等均按公路桥涵施工技术规范(版)执行。第三章钢箱梁加工施工方案一、钢箱梁加工技术工艺流程图见下附图二、钢箱梁加工技术(一)放样、号料与切割()放样与号料应根据施工图与工艺要求进行，制作与安装时须留焊接收缩余量及切割、刨边与铳平等加工余量。O号料前应检查钢材的牌号、规格、质量，如发现钢料不平直，有蚀锈、油漆等污物，应矫正清理后再号料。号料外形尺寸同意偏差为。O切割前应将料面的浮锈、污物清除干净，钢料应放平、垫稳，割缝下面应留有空隙。箱梁板材切割使用自动、半自动切割机切割下料，公差2.0mm;切割面不得存在裂纹，L

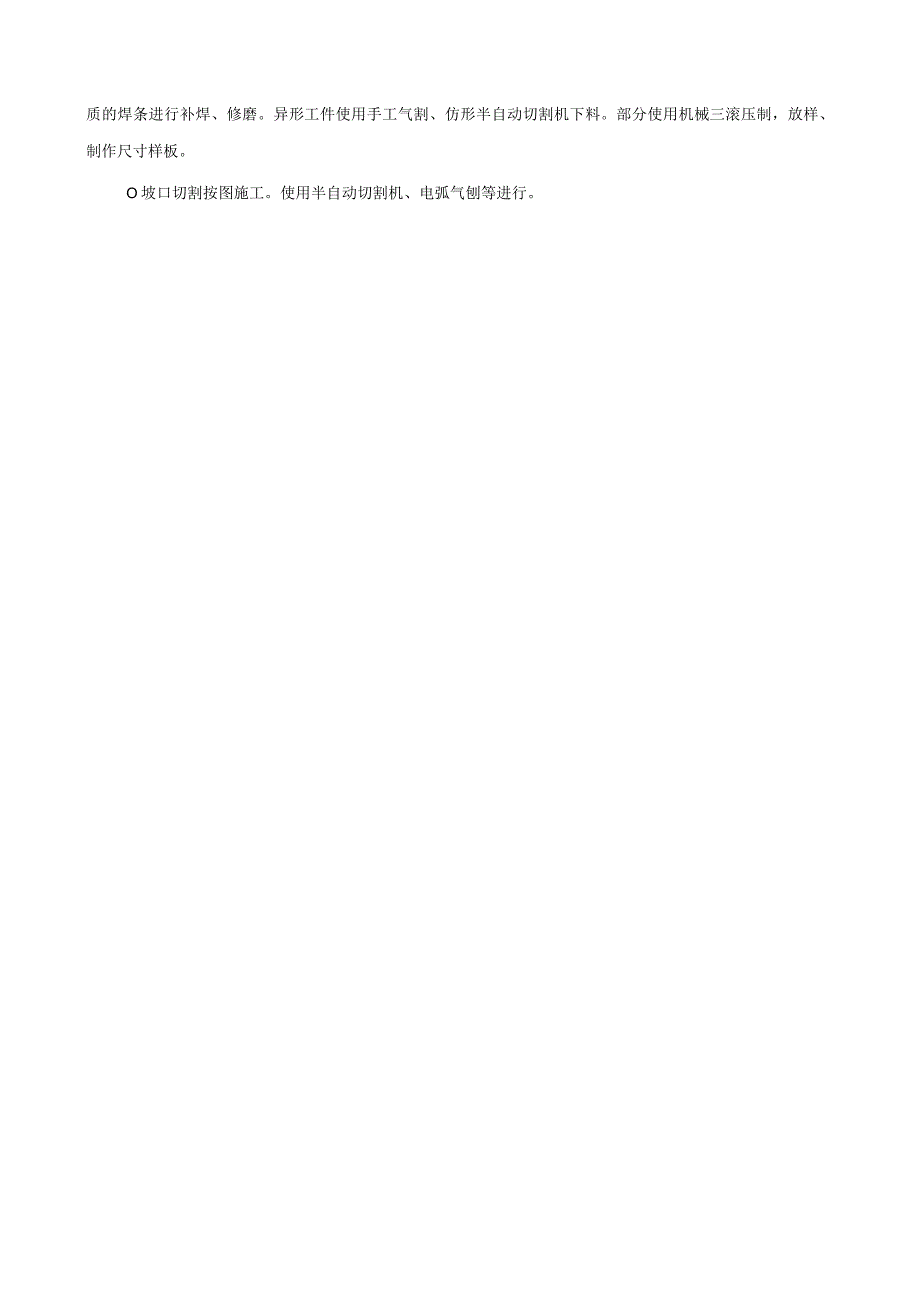

5、Omm以上的缺棱，如有缺陷应使用相同材质的焊条进行补焊、修磨。异形工件使用手工气割、仿形半自动切割机下料。部分使用机械三滚压制，放样、制作尺寸样板。O坡口切割按图施工。使用半自动切割机、电弧气刨等进行。钢箱梁加工技术工艺流程图生产部库房图纸分解编制工艺总工办组织图纸会审 技术交底材料采购工艺试验工艺评定材料试验生产班组技术交底（二）钢板的拼接以底板为例，经校平过后，固定于钢制平台上，然后划出纵向加劲板拼装线，以弹出的粉线保证平行,以角尺保证平行度，加劲板拼装完毕后，用角钢进行固定支撑，随后进行焊接（全面焊接参数见焊接工艺指导书）待工件冷却后再拆除固定支撑待装置，再依次拼装腹板，隔板；腹板也应用
6、相同方法划线，角度以横隔板定位，并在钢平台与腹板之间利用角钢自制定位托架，底板与腹板上的肋板与底版上的纵向隔板焊接后，再拼装翼板。各节箱梁制作完成后，应在工厂内预拼装，对接头焊口做好编号标识。经检验合格才同意运输至现场安装。（）钢板拼接时，应按施工图及工艺文件检查坡口尺寸、根部间隙等，如不符合要求应处理改正。O所使用的焊接材料型号应与焊件材质相匹配。O定位焊不得有裂纹、气孔、夹渣、焊瘤等，钢板错边不得0.5mm,清除焊接区的有害物质。O埋弧自动焊务必在端部80mm以外的引板上起、燃弧，焊接过程中不应断弧。（）施焊时母材的非焊接部位严禁焊接引弧，焊材务必烘焙350,小时后方可使用。O多层焊接宜连
7、续施焊，应注意操纵层间温度，每一层焊缝焊完后应及时清理检查，清除药皮、熔渣、溢流与其它缺陷后，再焊下一层，若间隔时间过长，应进行预热，打磨干净，方可施焊。施焊完毕后打上焊工钢印号，经检后，流入下道工序。（）钢箱梁制作时所有对接接头均为级焊缝，角焊缝为级焊缝，务必焊透，反面清根打磨，保证达到合格要求。所有焊缝均为连续焊缝，同时其技术要求与检查标准等均按公路桥涵施工技术规范（版）执行。O所有对接接头在拼接时应注意焊接变形，应使用反变形措施。（三）矫正钢材矫正前，剪切的反口应修平，切割的挂渣应铲净；如由于焊接所产生变形，应进行热矫，热矫温度应操纵在800C,矫正后钢材温度应缓慢冷却，在降至室温往常不
8、得锤击钢料或者用水急冷。矫正后的钢材表面不应有明显的凹痕或者损伤。零件矫正后的同意偏差应符合公路桥涵施工技术规范（版）的规定。（四）组装O组装前，零部件应检查合格，连接接触面与焊缝边缘每边范围内的铁锈、毛刺、污垢等应清除干净，露出钢材金属光泽。()构件组装应在工作台上或者工艺装备内进行，组装时应将焊缝错开，错开最小距离应符合如下图所示规定：盖板腹板板梁水平肋板梁竖肋或者箱形梁横肋盖板对接焊缝()构件组装盖板中心与腹板中心线的偏移同意1.0mm,组装间隙同意0.5mm,纵横梁高度同意1.5mm,盖板对腹板的垂直度，有孔部位同意0.5mm,其余部位同意2.0mm,工型箱形杆件的扭曲同意3.0mm。
9、()定位焊缝应距设计焊缝端部30mm以上，焊缝长应为IoOmm,间距应为600mm,定位焊缝的焊脚尺寸不得大于设计焊脚尺寸的。O组装完毕、经检后，流入下道工序。(五)焊接O本钢箱梁工厂制作中关于半自动埋弧焊不能施焊的部位，选用气体保护焊接，个别部分辅以手工电弧焊。同时，注意所用气体的纯度，务必大于等于()焊接材料：由于所用母材均为，根据等强选用原则及环境条件，使用埋弧焊接时，选用大西洋牌65.0mm的8A焊丝与与之匹配的配用大桥牌一焊剂(烘焙温度350小时):气体保护焊时选用，1.2mm的焊丝；手弧焊选用大西洋牌焊条，巾、(烘焙温度350C小时)一，气体保护焊丝。焊接材料应通过焊接工艺评定确定
10、，没有生产厂家质量证明书的材料不得使用。对储存期较长的焊接材料，使用前应重新按标准检验。O焊接位置：焊接时优先选用平焊(俯焊)位置，应尽量避免立焊、横焊与仰焊。()焊接顺序：使用对称焊接，这样有利于操纵焊变形，避免应力集中。()焊接线能量：在满足工艺要求与图纸设计要求的前提下，尽量使用小线能量，即小热输入量与小规范参数，有利于操纵变形与减小应力。O在焊缝金属处于热态时，使用锤击法，能够松驰应力，减小变形。O在工厂首次焊接工作之前或者材料、工艺在施工过程中遇有须重新评定的变化，务必分别进行焊接工艺评定试验。焊接工艺评定按现行铁路钢桥制造规范O进行。O焊工应通过考试，熟悉焊接工艺要求，取得资格证书
11、后方可从事焊接工作。焊工停焊时间超过个月，应重新考核。（）工厂焊接宜在室内进行，湿度不宜高于,关于钢焊接时温度环境不应低于oc；同时，要紧构件应在组装后小时内焊接。O焊接时应符合下列规定：）施焊前务必按公路桥涵施工技术规范（版）17.2.5条第款的规定，清除焊接区的有害物。）施焊时母材的非焊接部位严禁焊接引弧。）多层焊接宜连续施焊，应注意操纵层间温度，每一层焊缝焊完后应及时清理检查，清除药皮、熔渣、溢流与其他缺陷后，再焊下一层。O定位焊时应符合下列规定：）焊前务必按施工图及工艺文件检查坡口尺寸、根部间隙等，如不合要求应处理改正。）所使用的焊接材料型号应与焊件材质相匹配。）定位焊缝应距设计焊缝端
12、部30mm以上，焊缝长应为Oomm,间距应为600mm,定位焊缝的焊脚尺寸不得大于设计焊脚尺寸的/。）定位焊不得有裂纹、气孔、夹渣、焊瘤等缺陷，否则应处理改正。如有焊缝开裂应查明原因，清除后重焊。O埋弧焊时应符合下列规定：埋弧自动焊务必在距杆件端部80mm以外的引板上起、熄弧。焊接中不应断弧，如有断弧务必将停弧处刨成：斜坡后，并搭接50mm再引弧施焊。O焊缝磨修与返修焊时应符合下列规定：）杆件焊接后两端引板或者产品试板务必用气割切掉，并磨平切口。）焊脚尺寸超出表公路桥涵施工技术规范（版）17.2.7中同意的正偏差的焊缝，及小于超差的咬边务必磨修匀顺。）焊缝咬边超过或者外观检查超出负偏差的缺陷应
13、用手弧进行返修焊。）返修焊使用埋弧自动焊、半自动焊时，务必将清除部位的焊缝两端刨成不陡于：的斜坡，再进行焊接。）返修后的焊接应随即铲磨匀顺，并按原质量要求进行复检。返修焊次数不宜超过两次。（）焊缝检验）焊接完毕，所有焊缝务必进行外观检查，不得有裂纹、未熔合、夹渣、未填满弧坑与超出表公路桥涵施工技术规范（版）17.2.7规定的缺陷。）外观检查合格后，零、部（杆）件的焊缝应在后进行无损检验。）进行超声波探伤，内部质量分级应符合表公路桥涵施工技术规范（版）12.2.7的规定。其他技术要求可按现行钢焊缝手工超声波探伤方法与探伤结果分级O执行。表17.2.7焊缝外观检查质量标准（）项目质量要求气孔横向对
14、接焊缝不容许纵向对接焊接缝、要紧角焊缝直径小于每米不多于个，间距不小于其他焊缝直径小于咬边受拉杆件横向对接焊缝及竖加劲肋角焊缝（腹板侧受拉区）不容许受压杆件横向对接焊缝及竖加劲肋角焊缝（腹板侧受压区）纵向对接及要紧角焊缝其他焊缝焊脚尺寸要紧角焊缝端。其他焊缝K界焊波角焊缝任意25mm范围内高低差W余高对接焊缝焊缝宽V时，V时，时，W余高铲磨后表横向对接焊缝不高于母材不低于母材粗糙度注：手工角焊缝全长区段内同意K：。表17.2.7焊缝超声波探伤内部质量等级项目质量等级适用范围对接焊缝要紧杆件受拉横向对接焊缝要紧杆件受压横向对接焊缝、纵向对接焊缝角焊缝要紧角焊接）箱形杆件棱角焊缝探伤的最小有效厚度
