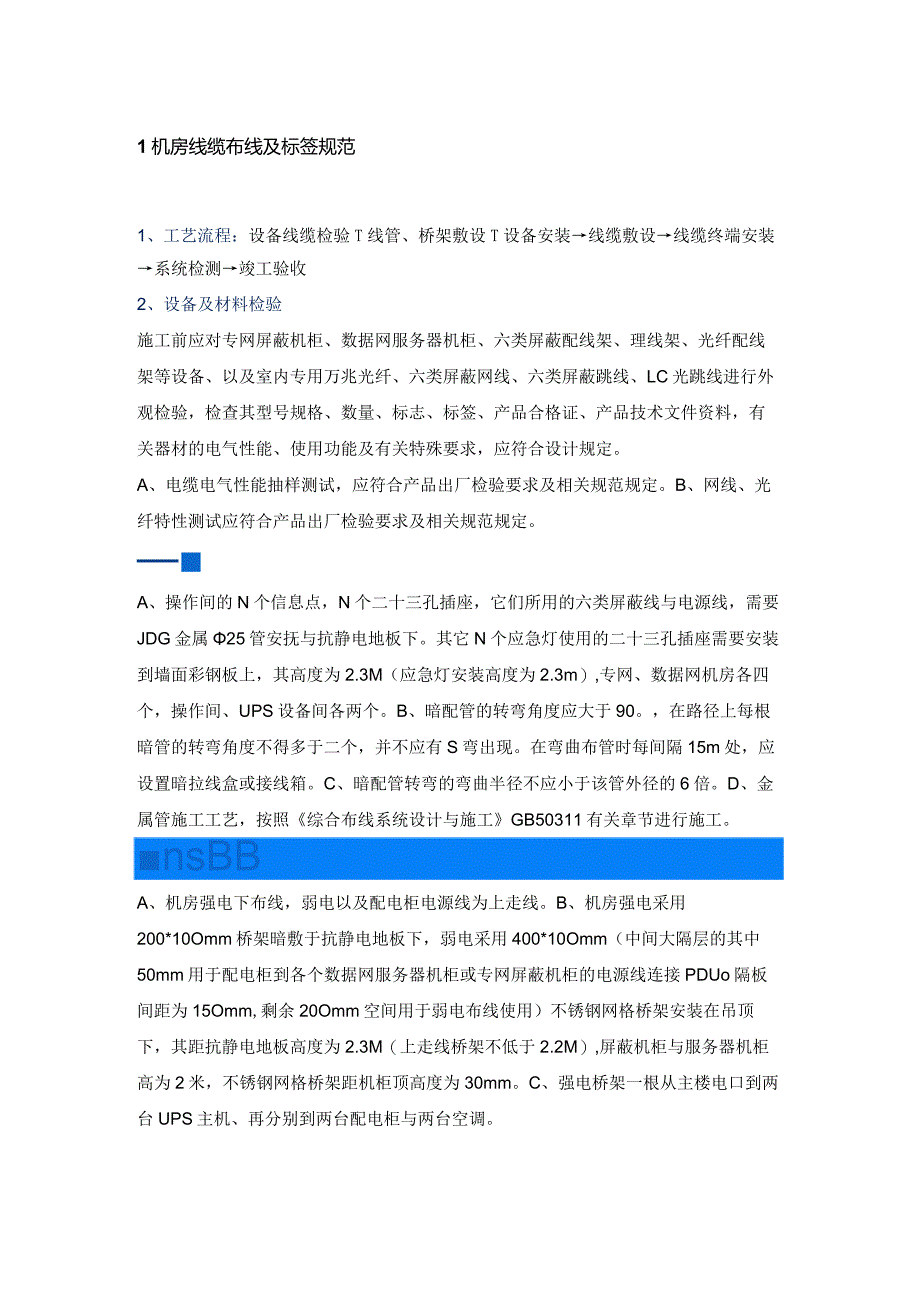

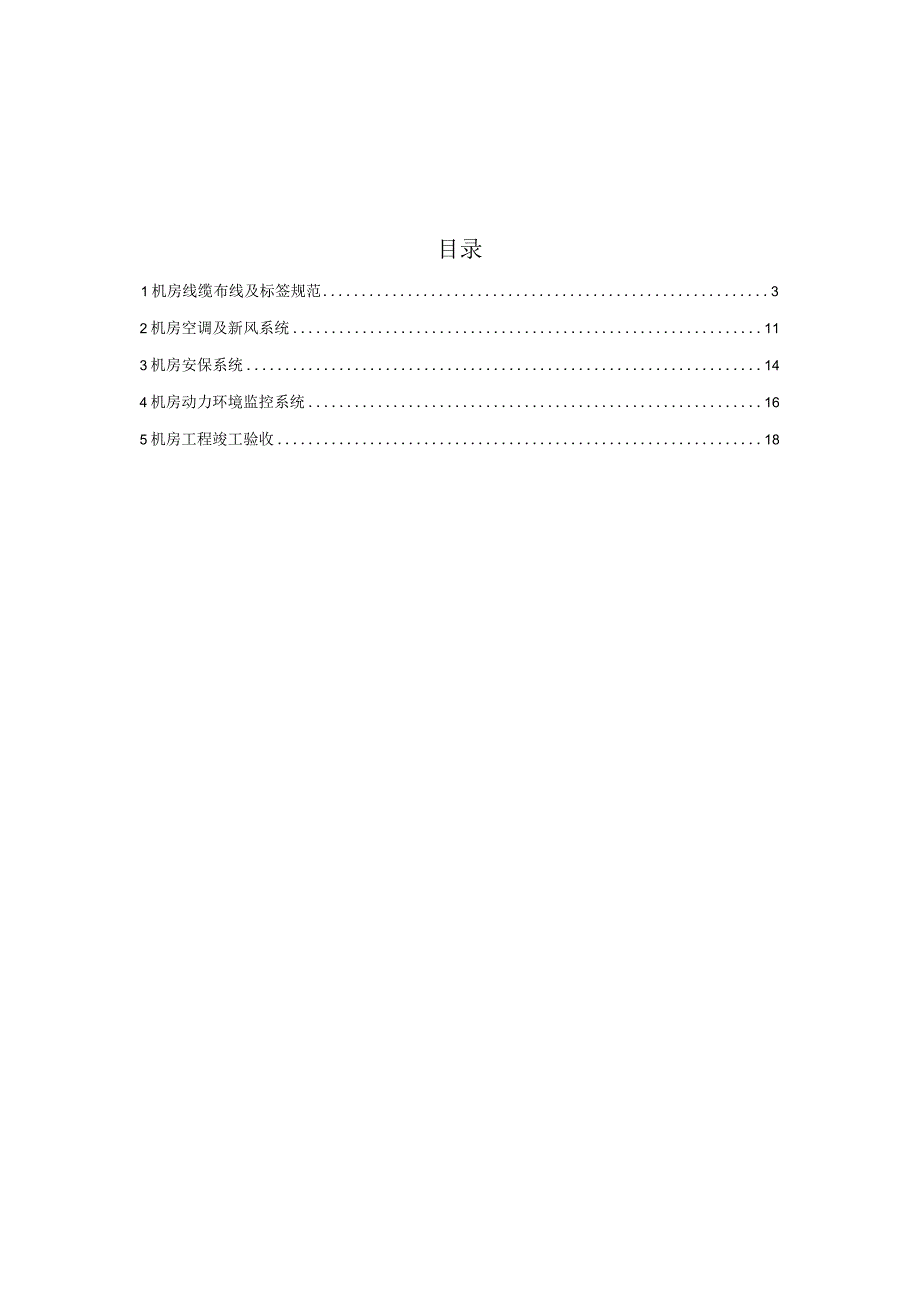

1、机房工程施工技术方案目录1机房线缆布线及标签规范32机房空调及新风系统113机房安保系统144机房动力环境监控系统165机房工程竣工验收181机房线缆布线及标签规范1、工艺流程:设备线缆检验T线管、桥架敷设T设备安装线缆敷设线缆终端安装系统检测竣工验收2、设备及材料检验施工前应对专网屏蔽机柜、数据网服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备、以及室内专用万兆光纤、六类屏蔽网线、六类屏蔽跳线、LC光跳线进行外观检验,检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料,有关器材的电气性能、使用功能及有关特殊要求,应符合设计规定。A、电缆电气性能抽样测试,应符合产品出厂检验要求

2、及相关规范规定。B、网线、光纤特性测试应符合产品出厂检验要求及相关规范规定。A、操作间的N个信息点,N个二十三孔插座,它们所用的六类屏蔽线与电源线,需要JDG金属25管安抚与抗静电地板下。其它N个应急灯使用的二十三孔插座需要安装到墙面彩钢板上,其高度为2.3M(应急灯安装高度为2.3m),专网、数据网机房各四个,操作间、UPS设备间各两个。B、暗配管的转弯角度应大于90。,在路径上每根暗管的转弯角度不得多于二个,并不应有S弯出现。在弯曲布管时每间隔15m处,应设置暗拉线盒或接线箱。C、暗配管转弯的弯曲半径不应小于该管外径的6倍。D、金属管施工工艺,按照综合布线系统设计与施工GB50311有关章

3、节进行施工。nsBBA、机房强电下布线,弱电以及配电柜电源线为上走线。B、机房强电采用200*10Omm桥架暗敷于抗静电地板下,弱电采用400*10Omm(中间大隔层的其中50mm用于配电柜到各个数据网服务器机柜或专网屏蔽机柜的电源线连接PDUo隔板间距为15Omm,剩余20Omm空间用于弱电布线使用)不锈钢网格桥架安装在吊顶下,其距抗静电地板高度为2.3M(上走线桥架不低于2.2M),屏蔽机柜与服务器机柜高为2米,不锈钢网格桥架距机柜顶高度为30mm。C、强电桥架一根从主楼电口到两台UPS主机、再分别到两台配电柜与两台空调。设备的A、专网N台屏蔽机柜安装在高度为400mm的支架上,数据网N台

4、服务器机柜也安装在高度为40Omm的支架上,使用螺丝与支架固定牢靠。B、各屏蔽机柜与服务器机柜专安装六类屏蔽配线架、理线架以及光纤配线架。C、内数据网机房各八台机柜,其中五台机柜的第一台为弱电线集成柜。D、每台机柜分别安装两个8位PDUo屏蔽机柜的PDU垂直安装,服务器机柜水平安装。6、线缆敷设A、内数据网的集成柜到其它机柜各布一根室内万兆光纤;内数据网的集成柜到其它机柜各布N根4芯六类屏蔽线。B、专数据网的集成柜专分别安装四套六类屏蔽配线架与理线架,套LC光纤配线架。C、强弱电线缆布线要求从集成柜到各机柜横平竖直,各线缆之间不得交叉、打结,线缆本身要求无应力铺设。D、每条线缆要求用线标清线号

5、,六类屏蔽配线架与光纤配线架要求打印电子标签标明线号。标号要求规范有序。7、线缆终端安装A、六类屏蔽模块的按照T568B标准压接:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕六类屏蔽线的检测,综合布线系统链路传输的最大衰减限值,包括两端的连接硬件、跳线和工作区连接电缆在内,应符合下表规定。解(MHZ)最大衰减限值(dB)A级B级(:级D级D级EE级0.1165.51.05.83.72.52.11.94.06.64.84.03.510.010.77.56.35.616.014.09.48.27.120.010.59.27.931.2513.111.51062.518.416.714.4100.023.

6、25.618.5200.027.1250.020.7机房电气工程系统一、工艺流程:设备线缆检验T线缆敷设T设备安装T设备终端安装系统检测竣工验收二、设备线缆检验施工前应对配电柜、配电柜1、配电柜2、UPS主机、电池、排风机、新风机、PDU、工业连接器、电缆线等进行外观检验,检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料,有关器材的电气性能、使用功能及有关特殊要求,应符合设计规定。三、电缆线缆敷设A、金属线管与金属桥架敷设好后进行线缆的敷设,主楼总电源进线直接接入配电柜。配电柜到UPS的输入输出线为专用电源线。B、电源线与控制线布线要求横平竖直,各线缆之间不得;C、每条电源线要求

7、用线标清线号,配电柜与配电柜1;D、当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石粉;E、两人穿线时,应配合协调、一拉、一送;F、电源线穿管或桥架布线时导线的颜色应加以区分,一般干线回路及支路应按要求分色,A相黄色,B相绿色,C相红色,N(中性线)为淡蓝色,PE(保护线)为黄绿双色。G、配电柜与配电柜的导线的预留长度应为配电柜体周长的1/2,导线与带线的绑扎首先将导线前端绝缘层削去,然后将导线的线芯直接插入带线的盘圈内,并折回压实绑扎牢固,并且带上护口。H、电源线的接头不能增加电阻值,受力电源线不能降低原机械强度。不能降低原绝缘强度。电源线在管内严禁有接头,导线的绝缘电阻值应大于0

8、.5MQ。槽钢、角钢先调宜找正后,再根据设备固定螺栓的间距,钻出固定孔,对焊接部位除锈并做防腐处理。用人力及滚杠将UPS主机就位到散力架上,找平,找正后将UPS主机固定牢固。1.iUPS蓄电池组安装前应检查以下内容:(I)蓄电池外壳应无裂纹,损伤,变形,漏液等现象。(2)蓄电池的正,负端柱必须极性正确,并无变形;滤气帽或气孔塞的通气性能良好。(3)连接板,螺栓及螺母应齐全,无锈蚀。(4)蓄电池安装应平稳,间距均匀,同排的蓄电池应高度一致,排列整齐。(5)根据厂家提供的说明书和技术资料,固定列间和层间的蓄电池的连接板,操作人员必须戴胶布手套并使用厂家提供的专用扳手连线。(6)并联的电池组各组到负

9、载的电缆应等长,以利于电池充放电时各组电池的电流均衡。(7)极板之间相互平齐,距离相等,每只电池的极板片数符合产品技术文件的规定。(8)蓄电池之间应采用专用电缆连接,线端应加接线端子,并压接牢固可靠。配电柜奏l(1)端子排安装牢固,端子有序号,强、弱电端子隔离布置,端子规格与芯线截面积大小适配。(2)二次回路连线应成束绑扎,不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识。(3)配电柜的、UPS主机、空调、新风机、配电柜1、2的配线严禁使用开口鼻子。配电柜到配电柜的多股芯软线,敷设长度留不小于15CM的裕量。(4)配电柜上的母线其相线应用颜色标出:A相应用黄色;B相应用绿色;C相

10、应用红色;中性线N相应用蓝色;保护地线(PE线)应用黄绿相间双色。3、新风机安装(1)新风机进风管、熔断型防烟防火阀、调节装置等,均应有单独支撑。(2)心线以进出口管道中心为准,纵向中心线以传动轴为准,其偏差不得大于5mm。(3)新风机的标高以传动轴为基准点,其偏差不得大于lmm.(4)新风机应与支撑固定牢固,横平竖直。(5)试机检查时,则应检查一下新风机,如螺栓和螺母松动现象,要立即进行紧固。4、风管的安装操作要点:(1)按照设计图纸找出风管所处的位置及走向,参照土建给出的基准线确定风管标高。(2)标高确定后,按风管所在空间的位置及周围环境,确定风管支、吊、托架形式。(3)设置吊点:根据吊架

11、形式布置吊点,膨胀螺栓法安装吊杆与横档托架。(4)支、吊架不得安装在风口、阀门、检查孔等处,以免妨碍操作。吊架不得直接吊在法兰上。(5)需要安装的风管在地面连成一定的长度,然后采用吊装的方法就位;也可以把风管一节一节地放在支架上逐节连接。一般安装顺序是先干管后支管。五、系统检测A、UPS安装完毕,由厂家专业人员调试,记录各项指标,符合产品的各项要求。B、检查配电柜、配电柜1、2接线正常,送电后有万用表测量各相线的电压,确保电压正常,检测服务器机柜的PDU插座为220AC。C、新风机送电单机试运行,保证新风机正常运行。2机房空调及新风系统一、空调设备的基础支架采用L50角钢焊接制作,为了将来安装

12、抗静电地板方便,支架与精密空调的固定面的支架周围焊接L30角钢,以备安装抗静电地板方便。焊接如图所示的支架:基础支架的焊接必须牢固,防锈处理应满足工艺要求。基础支架与地面使用膨胀丝固定牢固,垂直度、水平度应满足设备厂商的工艺要求。空调底座必须水平放置,底座与设备间需要放置IOmm橡胶防震垫,降低设备运行时产生的震动与噪音。入空调设备的进场验收1、提交进场报审表。2、提交进场清单。3、提交各类资格文件,如装箱清单、产品合格证书、产品性能检测报告、装配图纸、技术说明书等随机文件。4、根据合同和设备装箱清单办理开箱检查并形成文件。1)设备的型号、规格、性能和技术参数应该满足设计要求。2)设备随机文件

13、的收集与整理o3)核对零件、部件、附属材料和专用工具。4)为避免设备搬运过程中的损伤,如果条件允许,建议在施工现场办理开箱检查。三、空调设备的搬运与就位1)使用专业搬运队伍。2)设备进场前尽量避免拆卸设备的外包装箱。3)采用吊装的方式。如吊运前必须仔细核实设备的重量,吊运捆扎应稳固,主要承力点应该高于设备的重心,受力点不能造成机组底座扭曲和变形,吊索转折的地方与设备接触的部位,应该采用软质材料作为衬垫。4)如采用室外施工电梯,应先核对运输设备的荷载能力,确保满足设备的重量;在运输的时候应对运输设备采取保护措施,同时在空调设备的四个边角和关键部位采用软质材料作为衬垫。5)水平搬运与就位的过程中应

14、保持设备的平衡,避免出现过大的倾斜。6)空调设备与基础支架采用地脚螺栓固定,要求固定牢固并有防松动的措施。7)设备就位后打开设备,检查空调机检查机组零件是否和技术资料相符;检查连接冷媒铜管和蒸发器铜管是否有明显的小孔、变形及氮气保压情况等现象;检查其他零部件,如压缩机、室内机组、加湿器等是否有因运输而松动,或者遭遇野蛮装卸而脱落或损坏;开箱后设备及附件是否有损坏、遗漏现象;搬运设备时须用柔软物对设备提供适当的保护,以免碰撞损伤,如有问题及时解决。8)空调设备安装的垂直度、水平度应满足规范要求。四、室外机的安装室外机安装在主楼九层楼顶,打两个14Omm的洞,加装金属防水套管,用于室外机与室内空调

15、冷媒管的连接。两台室外机共用一个防水套管。四台室外机使用膨胀丝的分别固定在如图所示的四条水泥墩上。室内机与室外机之间制冷管道使用铜管连接。铜管焊接:铜管管材内壁安装前人工清洗(包括毛刺),焊接完成后高压氮气吹洗,焊口平滑,无焊瘤。铜管走向:横平竖直,保温套管接缝处已粘接。管路附外墙或吊顶内安装时:所有管路支撑架完备,符合强度要求。金属支撑架与铜管管材表面无直接接触,水平管路的坡度符合设计要求,利于回水。正调的安装精密空调搬运到位后进行电源线及信号线的连接:A、电缆走向横平竖直,电缆绝缘层无破损;B、信号线与电源线分开绑扎,绑扎间距应大于150mm;C.室内外机之间电源线与信号线须用JDG金属管加以保护及固定。精密空调的进水由九层楼板打洞到八层,沿八层顶部一直连接到八层卫生间的进水。精密空调的冷凝水与地漏的回水由九层楼板打洞连接到八层,排到主楼冷凝系统的八层
