《火力发电厂金属光谱分析导则.docx》由会员分享，可在线阅读，更多相关《火力发电厂金属光谱分析导则.docx（20页珍藏版）》请在第壹文秘上搜索。

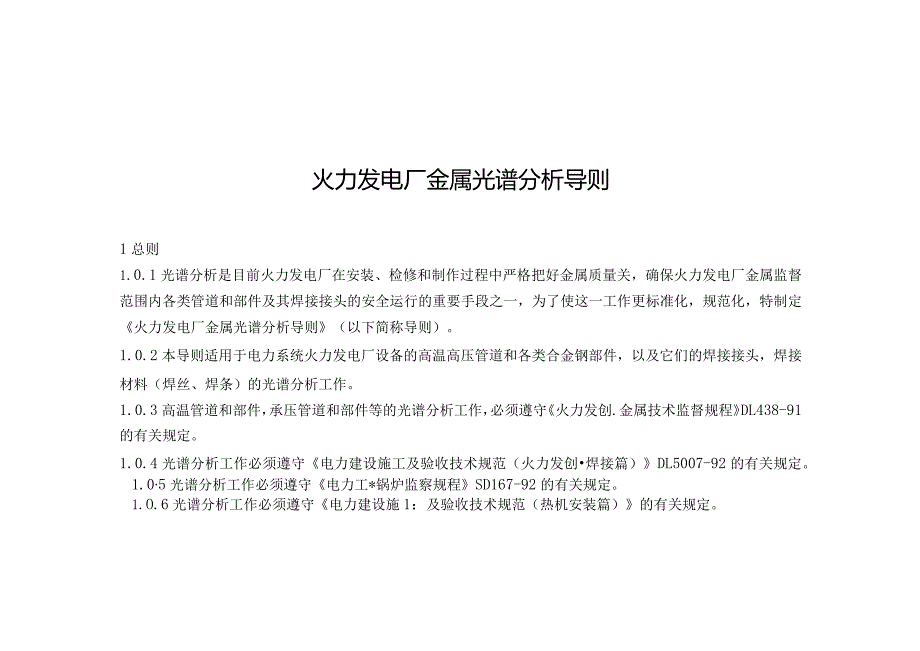

1、火力发电厂金属光谱分析导则1总则1.0.1光谱分析是目前火力发电厂在安装、检修和制作过程中严格把好金属质量关，确保火力发电厂金属监督范围内各类管道和部件及其焊接接头的安全运行的重要手段之一，为了使这一工作更标准化，规范化，特制定火力发电厂金属光谱分析导则（以下简称导则）。1.0.2本导则适用于电力系统火力发电厂设备的高温高压管道和各类合金钢部件，以及它们的焊接接头，焊接材料（焊丝、焊条）的光谱分析工作。1.0.3高温管道和部件，承压管道和部件等的光谱分析工作，必须遵守火力发创.金属技术监督规程DL438-91的有关规定。1.0.4光谱分析工作必须遵守电力建设施工及验收技术规范（火力发创焊接篇）

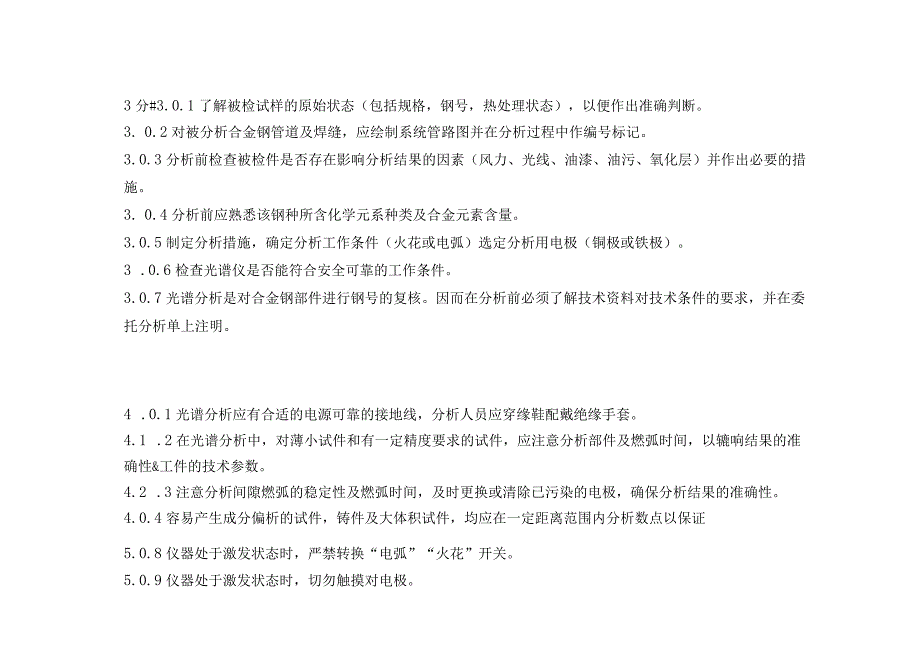

2、DL5007-92的有关规定。1.05光谱分析工作必须遵守电力工*锅炉监察规程SD167-92的有关规定。1.O.6光谱分析工作必须遵守电力建设施1：及验收技术规范（热机安装篇）的有关规定。3分#3.0.1了解被检试样的原始状态（包括规格，钢号，热处理状态），以便作出准确判断。3. 0.2对被分析合金钢管道及焊缝，应绘制系统管路图并在分析过程中作编号标记。3.0.3分析前检查被检件是否存在影响分析结果的因素（风力、光线、油漆、油污、氧化层）并作出必要的措施。3. 0.4分析前应熟悉该钢种所含化学元系种类及合金元素含量。3.0.5制定分析措施，确定分析工作条件（火花或电弧）选定分析用电极（铜极或
3、铁极）。3 .0.6检查光谱仪是否能符合安全可靠的工作条件。3.0.7光谱分析是对合金钢部件进行钢号的复核。因而在分析前必须了解技术资料对技术条件的要求，并在委托分析单上注明。4 .0.1光谱分析应有合适的电源可靠的接地线，分析人员应穿缘鞋配戴绝缘手套。4.1 .2在光谱分析中，对薄小试件和有一定精度要求的试件，应注意分析部件及燃弧时间，以辘响结果的准确性&工件的技术参数。4.2 .3注意分析间隙燃弧的稳定性及燃弧时间，及时更换或清除已污染的电极，确保分析结果的准确性。4.0.4容易产生成分偏析的试件，铸件及大体积试件，均应在一定距离范围内分析数点以保证5.0.8仪器处于激发状态时，严禁转换“

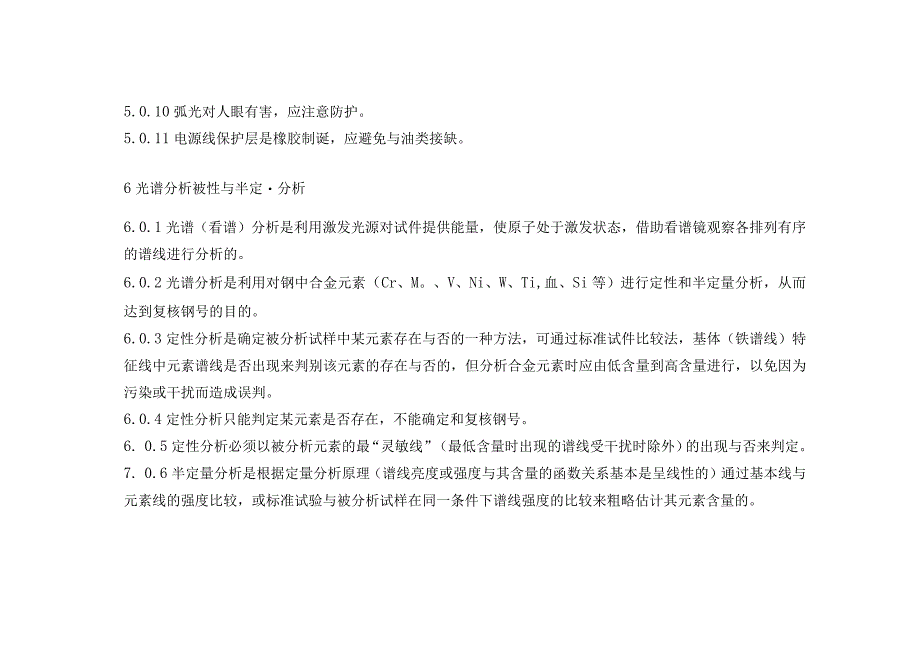

4、电弧”“火花”开关。5.0.9仪器处于激发状态时，切勿触摸对电极。5.0.10弧光对人眼有害，应注意防护。5.0.11电源线保护层是橡胶制诞，应避免与油类接缺。6光谱分析被性与半定分析6.0.1光谱（看谱）分析是利用激发光源对试件提供能量，使原子处于激发状态，借助看谱镜观察各排列有序的谱线进行分析的。6.0.2光谱分析是利用对钢中合金元素（Cr、M。、V、Ni、W、Ti,血、Si等）进行定性和半定量分析，从而达到复核钢号的目的。6.0.3定性分析是确定被分析试样中某元素存在与否的一种方法，可通过标准试件比较法，基体（铁谱线）特征线中元素谱线是否出现来判别该元素的存在与否的，但分析合金元素时应由
5、低含量到高含量进行，以免因为污染或干扰而造成误判。6.0.4定性分析只能判定某元素是否存在，不能确定和复核钢号。6. 0.5定性分析必须以被分析元素的最“灵敏线”（最低含量时出现的谱线受干扰时除外）的出现与否来判定。7. 0.6半定量分析是根据定量分析原理（谱线亮度或强度与其含量的函数关系基本是呈线性的）通过基本线与元素线的强度比较，或标准试验与被分析试样在同一条件下谱线强度的比较来粗略估计其元素含量的。表1合金元素光谱分析用主要分析线组定量元素含元-蟆，对型校帙较(定性分析20(0.05-05OAl1-2.5：556-1010Cr15:613.47-S31.2CrC6566TCr5T:S：绿
6、、做B:832.IZ-531.35Cr5Cr6T1-7276S：*i3:533.1-611.9：CT672-73-76CT673Cr7T7s：M级Btwc.im.%Cr676S：B:53：.IC-53LS3CrS/74-76Cre77:oaiSiKftk16S：*5：191.9-19：,：CrX/31-37对型CrOfHcrSCrtS：0:520.60Cr30.01-0.Q2;0S：ft3：SI9.75-557.61X033SSIS9mV8d39S：MB:3：9.75-551.9X0387XoiSO37S：箕06633657283,)601S3S：B:353.3-35T.:3X1B8S：衣B:
7、553.3-553.68390S:B:S：箕S：O3.6X930-06明8VS：*s:is.kno.ceVl/IV21V,1ls:绿D:I3T.35：8T.32V5C9S:#B：187.13-1ST.3：VSf7：3291fl：137.55-139.15V：8S：3：S:s:s：S:1ST.9：Vl0.05KJ.XlS：绿B:,3刚见S：B:IT1.I1-1T3.36XI1/11S：依、舔3：47X.03-OM.93XU.10X13,42S：绿B：170.73-OOL11Xll9X13/I3S：B:503.SboOl10X1311S：3:5W.51-GO三.93N13.15S:.B：o03.O
8、SNI30.8出现绩对例试行彳3：B:S：戕缘B9170.63-505.33S：B：173.97W:135：5：1T3.9T比1606S：笈9SSCS.16Vk/46彳，：Gs：绒3:501.93-505.16蜕Io15.16S:.B:60s.s306明8S：绿B,9G.55-SO1.951039114737394195S:B：S:fl:3：B:S：3:S：B:S：D:/99.93-199.10T13Til0.05-0.1出跳海S-色区波长袍围8. 0.1光谱分析报告应包括以下内容：（详见表2）-：工S名称，总件名称，分析部件名称及图号。二：报告编号，委托单编号。三：被分析试件规格，数量及钢号
9、（原始数据）。四：分析结果评定。五：试验者及审核者签名，检验签发日期，主管单位盖章。7.0.2光谱分析报告一式四份，分送委托单位、电厂、安装公司的质量及检验部门。附&P说明本导则由徐亚澄高工、张佩良高工主编，张乾恩高工、卢熙仁高工、毛关友工程师、陈志荣工程师统稿审核，由刘宝友、丁筱燕起草。本导则由电力工业部基建司归口。表2光谱分析报告SPECTRALANALYSISREPORTNO.Project工程名称Item总件名称CustomerNo.委托单号SeparatePart&No.分部件名称及编号Size规格Base-XaterialQty数QuaiItative(V)iHaliAnalysi
10、s定性和半定理E-Quantitative%)你析ResultEvaluate结果评定CrMoVNi7TiAcceptable相符Unacceptable不相符Remarks备注Inspector试验员Review审核DateofIssue签发日期表3电站建设中常用铸钢件的化学成分和机械性能钢化学成分（蛤热处理后的机械性能碳(0(Mn)tt(Si)ill:MO)VI(V)珞(Cr)汉(Ni)fit(三)磷(P)拉力极限娱度L公斤/至米岫服点）一公斤/延伸率6T断面收缗*制公心先击性*三l冲U斤厘W酸M酸20元10.17-0.250.35-0.650.17-0.37一一0.0150.0500.0
11、150.05012一.2335525/10.200.300.40-0.700.17-0.37一一15211930120XXx0.150.250.50-O.SO0.20-0.150.to-0.600.40-0.70W0.300.010.01172518303ZOXMn0.18-0.250.10-0.700.15-0.370.50-0.700.20-0.300.90-1.20W0.030.OS0.OS50321430315X1X10X0.M-0.200.10-0.700.15-0.37LOO1.200.15-0.251.201.70W0.030.OS0.OS503514303附注：L表中各项数据系
12、根据第机械工业部第八局颁发的锅炉专业标准GB103-6M相当于苏联XBH632-5832.20JjII与25nI锌钢的硫、瞬含斑有碱性炉与酸性炉之分。表44紧固件用钢的适用范围钢号技术标准用途*最高使用温度()35CrMoYB6-71螺栓、螺母48017CrMoiV工厂标准螺栓、螺母52025CoVYB6-71螺栓、螺母51025Cr：MoNYB6-71螺栓、螺母550表4-2紧固件用钢的化学成分的钢号CSiMnCxMoVNbBSPTi不大于35CrMo0.320.400.200.100.100.700.801.100.150.250.0300.035ITCrMolV0.120.200.300.500.601.000.300.150.700.900.300.100.0300.03025Cr2MoV0.220.290.200.100.100.701.501.800.250.350.150.300.0300.03525Cr2MolV0.220.290.200.100.500.so2.102.500.901.100.300.500.0300.03520CrlMolTiB0.170.230.150.600.150.600.901.300.751.000.150.650.005
