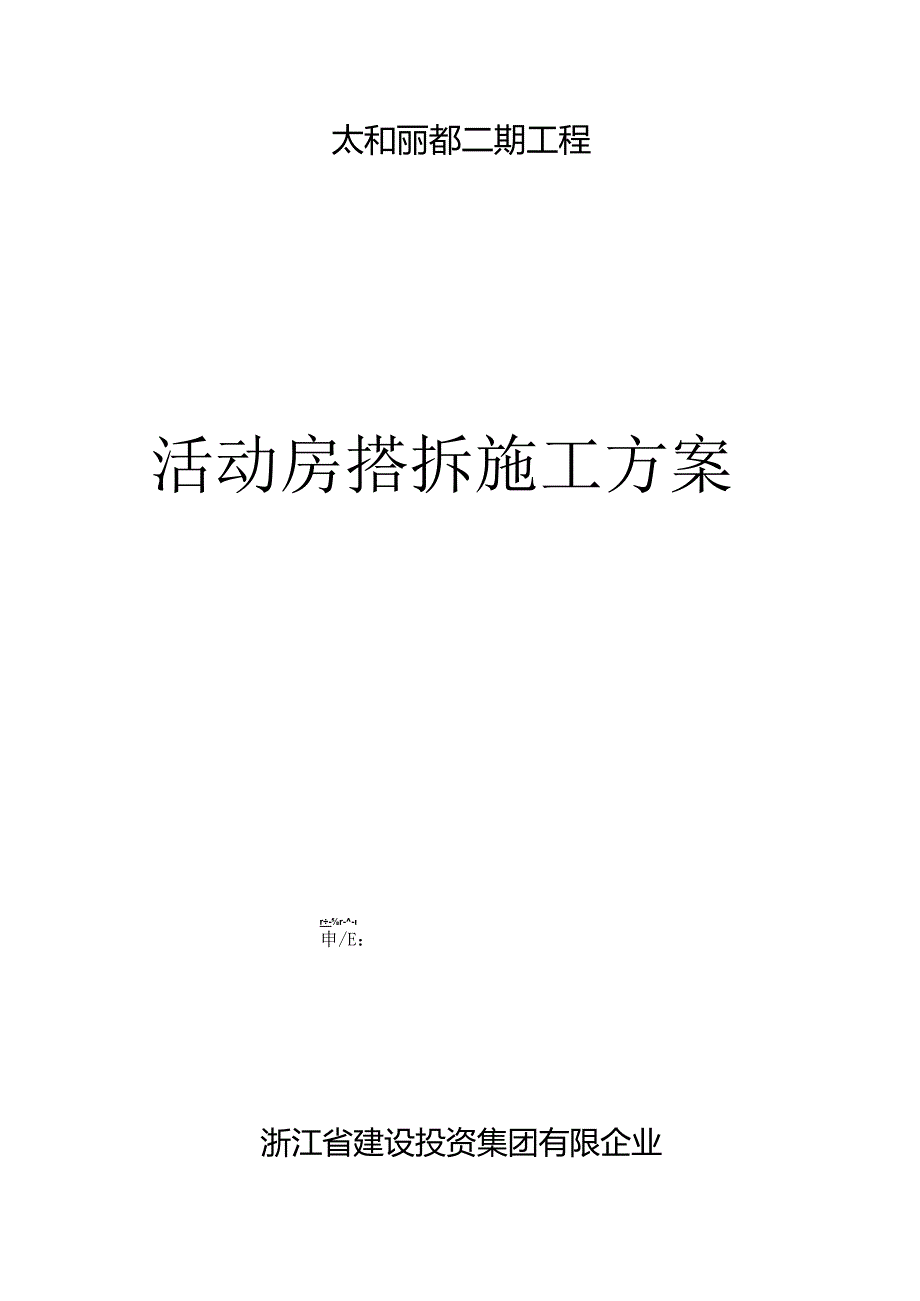

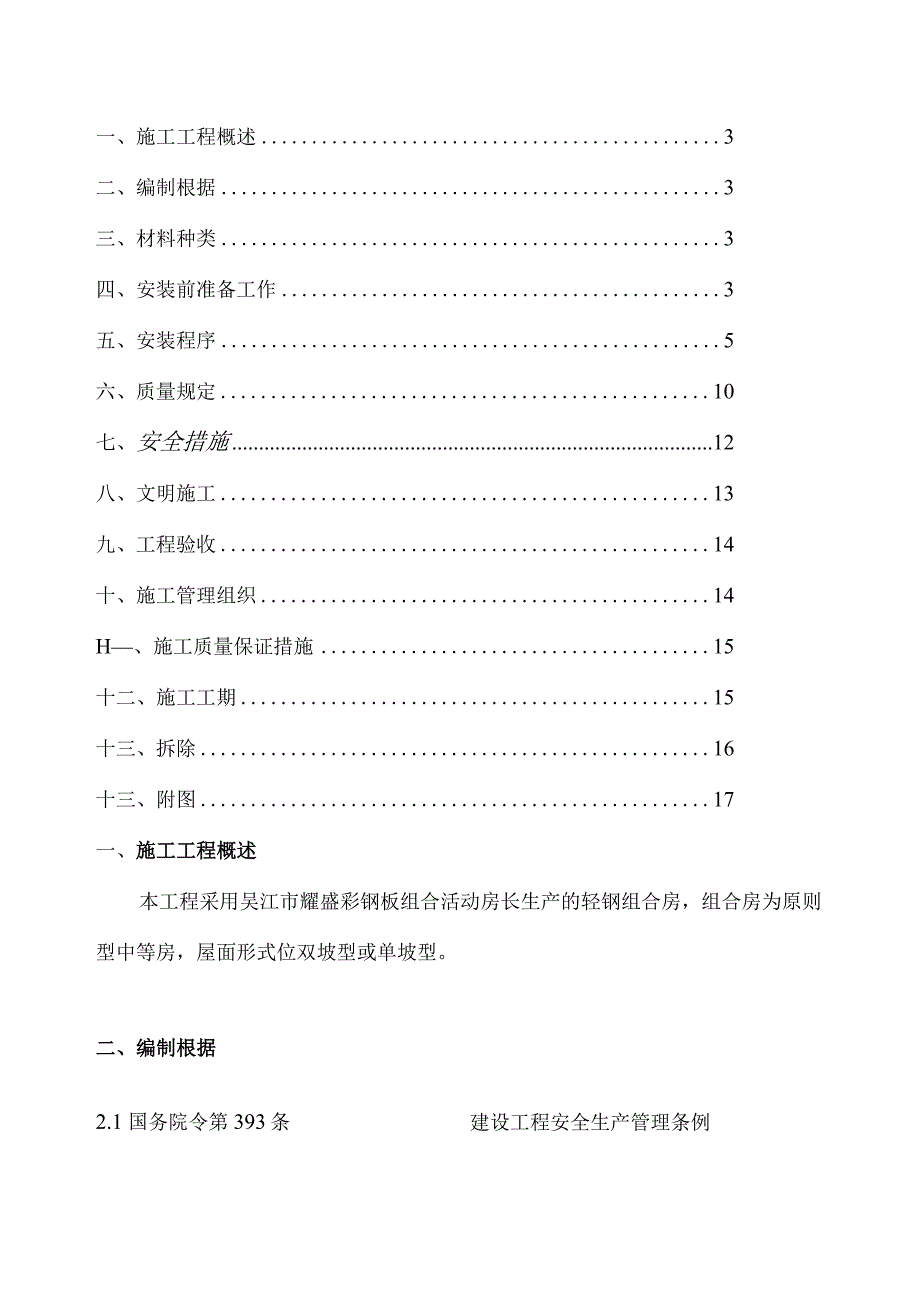

1、太和丽都二期工程活动房搭拆施工方案r-r-申/E：浙江省建设投资集团有限企业一、施工工程概述3二、编制根据3三、材料种类3四、安装前准备工作3五、安装程序5六、质量规定10七、安全措施12八、文明施工13九、工程验收14十、施工管理组织14H、施工质量保证措施15十二、施工工期15十三、拆除16十三、附图17一、施工工程概述本工程采用吴江市耀盛彩钢板组合活动房长生产的轻钢组合房，组合房为原则型中等房，屋面形式位双坡型或单坡型。二、编制根据2.1 国务院令第393条建设工程安全生产管理条例2.2DGJO8-114-2023临时建构筑物应用技术规范2.3JGJ46-2023施工现场临时用电安全技术

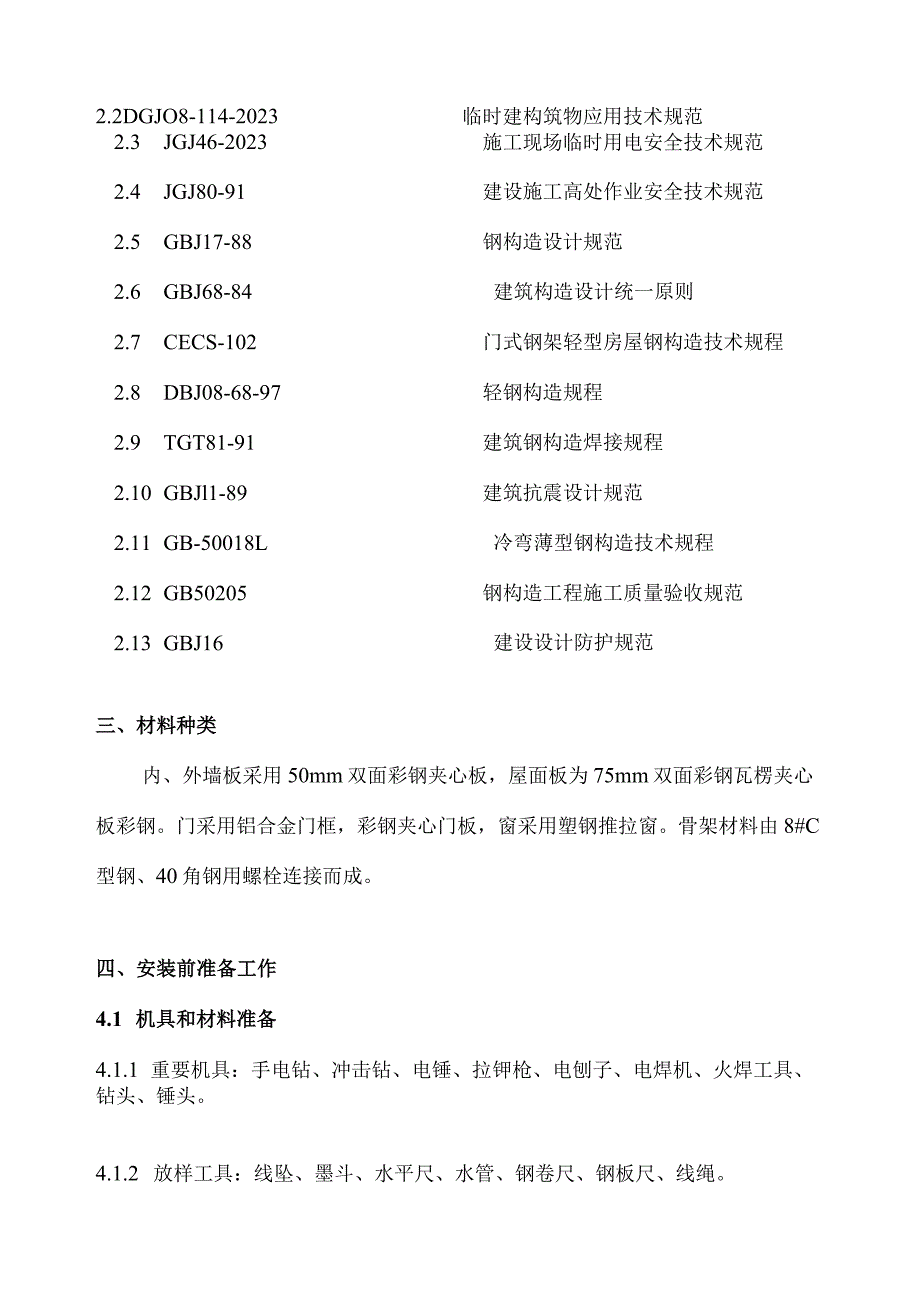

2、规范2.4JGJ80-91建设施工高处作业安全技术规范2.5GBJ17-88钢构造设计规范2.6GBJ68-84建筑构造设计统一原则2.7CECS-102门式钢架轻型房屋钢构造技术规程2.8DBJ08-68-97轻钢构造规程2.9TGT81-91建筑钢构造焊接规程2.10GBJl1-89建筑抗震设计规范2.11GB-50018L冷弯薄型钢构造技术规程2.12GB50205钢构造工程施工质量验收规范2.13GBJ16建设设计防护规范三、材料种类内、外墙板采用50mm双面彩钢夹心板，屋面板为75mm双面彩钢瓦楞夹心板彩钢。门采用铝合金门框，彩钢夹心门板，窗采用塑钢推拉窗。骨架材料由8#C型钢、40
3、角钢用螺栓连接而成。四、安装前准备工作4.1 机具和材料准备4.1.1 重要机具：手电钻、冲击钻、电锤、拉钾枪、电刨子、电焊机、火焊工具、钻头、锤头。4.1.2 放样工具：线坠、墨斗、水平尺、水管、钢卷尺、钢板尺、线绳。4.1.3 安装工具：螺丝刀、橡皮锤、铁锤、壁纸刀、大力钳、活扳手、钳子。4.1.4 安装小料：自攻钉、膨胀螺栓、水泥钉、镀锌螺栓、拉钾钉、电焊条、螺丝。4.1.5 辅助材料：密封胶、胶枪。4.1.6 配合工具：人字梯、马凳、插架、单滑车、麻绳、绳扣。4.2 暂设4.2.1 设置施工用棚蓬一顶，长X宽X高=5mX3mXL5m.4.2.2 规划出材料堆放场地一块。4.2.3 临时
4、用水、用电、甲方指定水、电源。4.2.4 设置临时配电盘一块，夜间施工临时照明灯两盏。4.3 材料运送4.3.1 踏查道路状况，选择最佳运送路线。4.3.2 材料运送按安装次序成套进行，先安先运，后安后运。4.3.3 不一样构件选择不一样的运送措施。窗、门、人字架应立放，互相间用非金属材料隔开，五金件要互相错开。4.3.4 构件要轻拿轻放，不得撬、甩、摔。依次提取码放整洁。435装车仔细，绑扎合理牢固，保持清洁，防止车辆颠、振以损坏构件。436构件在运送、保管和施工中，应采用防止损坏，变形，丢失的措施。4.4 看护、清点、修理4.4.1 材料进场后应设专人看护，严防丢失。4.4.2 安装前，应
5、按照板房构件明细表对构件仔细清点，对缺乏日勺构件及时上报名称、规格、数量：对变形、掉漆的构件应及时修理：对物件表面的油污、泥沙、灰尘等杂物及时清理。4.5 基础规定活动房的基础为300*300的条形基础；用标号为C20的细石混凝土浇注，应保证干燥时间不得少于24小时以利于到达所需强度，同步还应内地平比外地平高50MM以利于防水。验收根据我企业提供日勺板房基础条件，对板房基础进行验收。重要内容：混泥土强度，基础标高，表面平整度，基础宽度，几何尺寸。五、安装程序5.1 放线按照图纸尺寸，运用墨斗在板房基础上弹出板房安装位置线，用勾股弦法规方。用水平管在基础四面给出相对标高点，标点数量每根地梁上不少
6、于2个点。5.2 安装地梁将地梁抬至板房基础上，根据板房安装位置线找正地梁，地梁于轴线位置最大偏差3毫米。根据基础四面给定的相对标高找正地梁标高。调整地梁标高时，应以最高点基础为基础，运用水平尺、变尺进行。地梁标高容许偏差范围同一根地梁两端5mm两梁接头5mm跨间10mm地梁找正后，运用电锤打孔，安装膨胀螺栓，膨胀螺栓数量应符合设计规定，栓孔深度应于螺栓长度相符，螺栓安装后，应与基础面保持垂直。5.3 立柱安装安装次序：柱一圈梁一调整拉杆施工方案.1将立柱抬至安装位置竖起,使柱下卡码卡于地梁上,角立柱用3个M12X3O螺栓与地梁相连接。中间立柱，山墙立柱用2个M12X30螺栓连接到地梁上。.2
7、走道托架可随柱一起安装。即在地面将走道托架与柱连接，使之为一体。立柱安装完，应立即安装圈梁和调整拉杆。柱与拉杆最佳交替安装。.3安装圈梁和调整拉杆的同步，校正立柱垂直度（沿墙板方向）。柱垂直度用磁力线坠测量。柱垂直度容许偏差为L1OO,IOmmo5.4 楼面一字梁系统安装安装次序：一字梁一水平支撑一楼面楝条施工措施.1借助柱上二层调整拉杆基座设置单滑轮，将一字梁吊起至安装位置。一字梁每端用4个M12X30镀锌螺栓与柱连接。将水平支撑在地面组相对好,呈剪刀状。安装水平支撑。在水平安装支撑时，校正立柱垂直度。.2柱垂直度校正完毕后，将一字梁、水平支撑、调整拉杆上的安装螺栓所有紧固。.3安装楼面楝条
8、均采用M12X30镀锌螺栓分别与立柱、楝档连接。5.5 走道系统安装安装次序：走道托架一转角平台托架一梯一栏杆一走道板施工措施将转角平台托架与其下立柱用8个M12X30螺栓连接好。用单滑车将转角平台托架吊起至安装位置。走道托架上端用2个M12X30螺栓与柱上角钢托连接，下端用2个M5X30自攻钉连接于柱上。转角平台托架的长边与山墙柱和角立柱用3个M12X30螺栓连接好。用水平尺在互相垂直的两个方向上找正转角平台托架，紧固螺栓。将楼梯与踏步组装成梯，踏步与梯梁用4个M12X30螺栓连接。安装钢梯，钢梯用M12X30螺栓2个与转角平台托架连接。运用水平尺互相垂直的两个方向上,观测梯踏步与否水平。安
9、装钢梯护栏.安装走道护栏时，走道护栏每端通过3个螺栓与走道托架连接.安装走道护栏时，在走台两端拉线，控制护栏的直线性，直线性容许偏差IOmm,相邻栏杆接头处错边容许偏差3mm。安装走道板。走道板用4个M5X30自攻钉，固定在走道托架上，走道板与走道板之间间隙为IOmm,安装时应保证安装间隙均匀，当顾客有规定时，应用玻璃胶填缝。5.6 外墙板安装按照配板图安装外墙板，安装前，用抹布将墙板擦洗洁净。外墙板应与铝合金窗框配合安装。装配时，应两人在上往下送，一人在下接。外墙板接缝，应顺水流方向拼接。地梁与墙板间应加装防水槽，并且防水槽两端用玻璃胶封死，以防漏水。5.7 窗户安装安装次序：窗台上、下收口
10、一窗框安装一窗扇安装一窗锁钩一打胶施工措施在窗洞口上画出垂直中心线和水平中心线，安装时保证窗框中心线与窗洞口上所画中心线重叠。将窗框放于立柱侧槽内，用钢卷尺测量创矿内角对角线长度，使两对角线长度相等。调整窗框使其横平竖直，高下一致，平面一致，窗框与柱接缝均匀。在窗台收口与墙板，窗框接缝处，立柱与窗框接缝处打胶。安装窗扇。安装窗锁钩。根据窗扇上锁钩位置，安装窗柜上锁钩，应保证两锁钩位置一致，安装牢固，开关灵活。打胶。5.8 门安装安装次序：门边框、门把头一门头板一门扇（合页）一窗具插锁一打胶施工措施门边框用6个自攻钉固定在立柱上，门把头用2个自攻钉通过角钢固定在立柱上。门头板嵌在门边框与门把头中
11、间，四面用玻璃胶封死。根据门扇上合页位置安装框上合页。规定：保证框、扇合页位置一致，上下合页在同一轴线上，框、扇合页不得用反。根据门扇上门锁位置安装锁扣板，规定：门窗上的锁主体舌头与门框上日勺锁扣板位置吻合，锁舌自由进出。注：门扇安装前，检查门扇有无破损，翘曲变形，扇框搭接间隙与否合适。如有问题时应及时调整或更换。5.9雨棚系统安装5.9.1 施工次序：雨棚板、架组装一雨棚安装一雨棚支撑一雨棚立柱一打胶5.9.2 施工措施。 在地面将雨棚板铺在雨棚架上，保证板边与架边对齐，雨棚板与雨棚架采用拉钾钉连接规格：M5X20 雨棚板由1860X1000和1860X200两块彩钢板拼接而成。拼接时应注意
12、顺水流方向搭接。 雨棚板组件运用2个M10X30螺栓吊挂于柱上，并且用30方通水平雨棚支撑和40X20扁通垂直雨棚立柱支撑。 水平雨棚支撑用2个M12X30螺栓固定，其一端支撑雨棚，另一端支于立柱上。垂直雨棚立柱用1个M12X30螺栓支撑雨蓬，下端用2个M5X3O自攻钉固定在走道板支架上。雨棚所有安装完毕后，相邻雨棚接缝处用玻璃胶密封，辣卸钉宜用玻璃胶密封。安装规定：雨棚檐口直线度目测应上线。5.10屋面系统安装5.10.1 安装次序：尺字架一水平支撑一楝条安装一屋面板一屋脊瓦一山墙收边f打胶。5.10.2 施工措施。借助柱头设置单滑车，将人字架吊至安装位置，再将屋架翻转180,使人字架两端底
13、角螺栓与立柱支托架螺栓孔对正，贯彻人字架，拧紧螺栓。 在人字架跨中处，用线坠测量人字架垂直度，容许偏差h250,15mmo 将屋面水平支撑组对成剪刀状，安装人字架水平支撑。 将橡条安装在橡档上穿好螺栓，戴好螺帽。 在屋脊上方沿板房长度方向通长拉线，校正屋面直线度，直线度容许偏差15mm。屋面直线度校正完毕，将水平支撑，楝条安装螺栓所有紧固。 运用屋脊处所设拉线，安装屋面瓦，保证纵横向搭接接缝均匀，呈直线,保证檐口目测呈直线。屋面瓦与槐条用自攻螺钉连接。屋面瓦与屋脊瓦间采用拉钾钉连接4X20。屋脊瓦与屋面瓦楞相交处，应制作样板，划线后用铁剪子裁口。裁口尺寸应与屋面瓦楞大小相配合，防止过大、过小、
14、注意保证脊瓦中心与屋面纵向中心重叠。脊瓦接缝及拉钾钉处用玻璃胶密封。山墙收边与屋面瓦和山墙板间采用拉钾钉连接，钾钉间距400mm,山墙收边间搭接，应顺水流方向进行。山墙收边接头处，拉钾钉处应用密封胶密封。屋面各构件接缝，拉钾钉，自攻钉用玻璃胶密封后，严禁人员在其上行走。5.11木夹板安装5.11.1 施工次序：裁口铺板一钻孔拉钾钉一打胶5.11.2 施工措施用电刨子裁口，尺寸如图所示，口深度容许偏差0.5mm,口宽度容许偏差1mm。从板房一端向另一端，将木夹板铺于楼面槐条上，木夹板接缝应与楝条中心重叠，其偏差应不大于2.0mm。用于电钻在木夹板上打孔，且穿透钢楝条，木夹板与楝条间用M5X25拉
15、钾钉连接。木夹板间接缝超2mm时，应用玻璃胶灌缝。5.12内隔墙板安装5.12.1 施工次序：墙位置放线一内隔墙上码一内隔墙一内隔墙下卡码墙-打胶。5.122施工措施。运用垂线法放出内阁墙板安装位置线。内隔墙上卡码墙安装。上卡码用是、自攻钉固定在人字梁下弦上。上卡码与屋架中心位移容许偏差应小2.0mmo内隔墙板安装。从墙一侧向另一侧安装内隔墙板，用靠尺板检测内墙板垂直度，直线度及错边量，垂直度容许偏差为L/1000,直线度容许偏差为5mm,板间错边量容许偏差3.0mmo对检测合格的内墙板应立即安装下卡码，下卡码用2个水泥钉固定在地面或楼板上。内隔墙板缝隙用玻璃胶密封。内隔墙板接缝容许偏差3.0mn5.13补漆对运送、安装中损坏的漆膜，补图油漆。六、质量规定6.1 钢构造安装质量规定。6.1.1 构造件表面洁净
