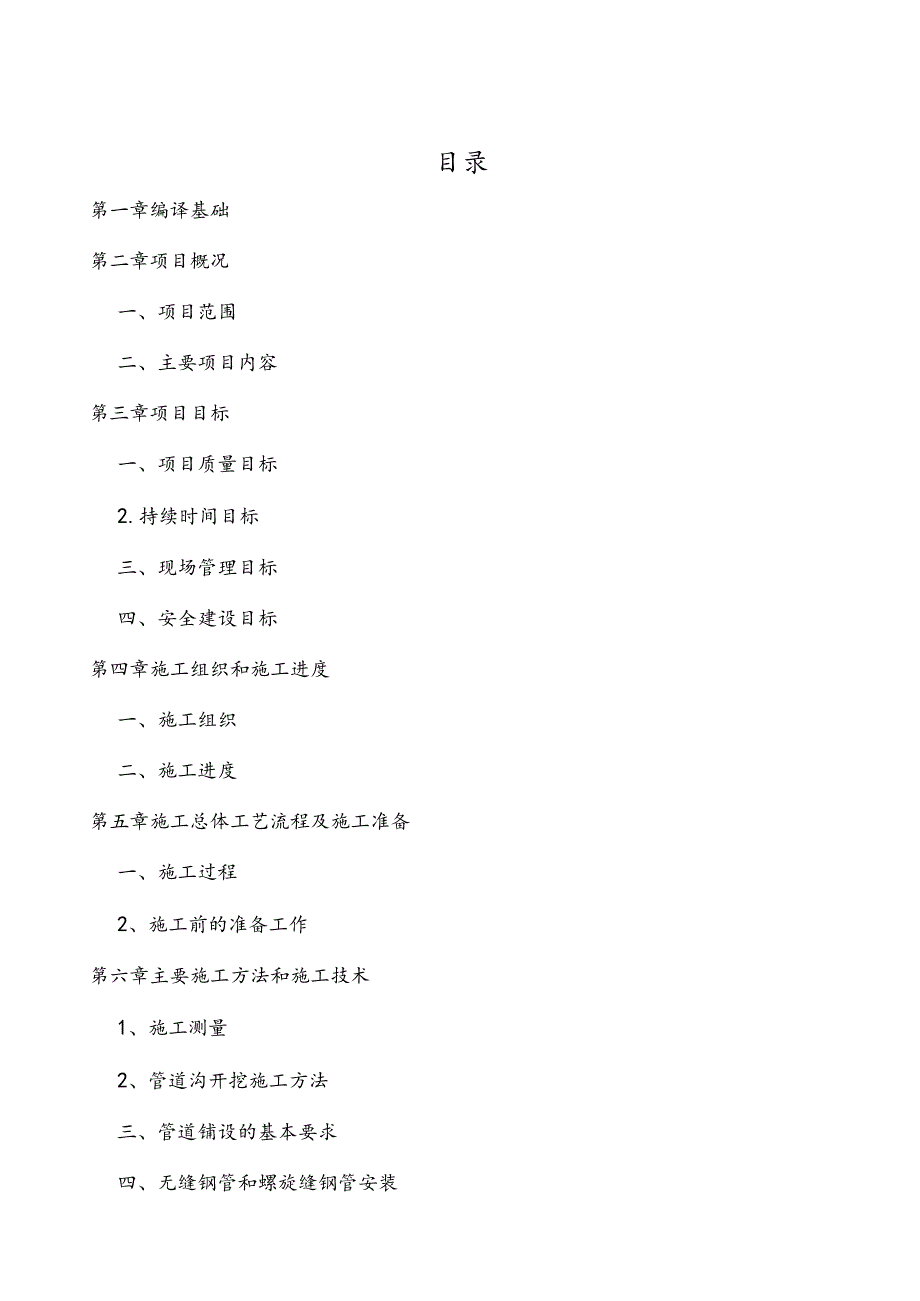

1、林业大学采暖外线施工建设方案目录第一章编译基础第二章项目概况一、项目范围二、主要项目内容第三章项目目标一、项目质量目标2.持续时间目标三、现场管理目标四、安全建设目标第四章施工组织和施工进度一、施工组织二、施工进度第五章施工总体工艺流程及施工准备一、施工过程2、施工前的准备工作第六章主要施工方法和施工技术1、施工测量2、管道沟开挖施工方法三、管道铺设的基本要求四、无缝钢管和螺旋缝钢管安装5、阀门及附件的安装6、热力管道的水压试验七、管道冲洗八、沟回填施工方法第七章建设要求一、技术要求2、安全要求第八章设备和人员安排1、施工设备的布置2、人员安排第九章建设工期及质量保证措施一、工期保障措施2 .
2、质量保证第十章成品保护措施一、组织措施二、技术措施第十一章雨季施工措施3 .土方工程4 .混凝土工程3、机械设备5 .电气设备第十二章文明施工和安全保障措施一、建立文明施工和环保体系二、安全技术措施第一章编译基础供热外线改造工程设计文件及施工图2、城市供热管网工程质量检验评价标准3 .给排水及供热管道工程施工及验收技术规范4 .工程测量规范5,城市供热管网工程施工及验收规范6.城市直埋供热管道工程技术规程第二章项目概况一、项目范围东北林业大学暖沟工程改造工程、管道铺设及相应土方开挖、管道铺设。二、主要项目内容信息楼-专家公寓-逸夫楼、食堂-学生3#、4#、5#、6#暖沟局部改造及干线保温安装O
3、第三章项目目标一、项目质量目标一、本项目质量目标：合格我单位要充分发挥自身优势，严格按照质量管理模式组织施工，建立强大的项目部，全面履行施工合同和对甲方的承诺，确保项目目标的实现。2.持续时间目标本项目建设工期自合同签订之日起40日内完成。我司项目部将合理安排施工顺序，精心安排周、日计划，与用户及监理密切配合，确保工程按时完成。三、现场管理目标施工现场按照哈尔滨市文明安全施工现场标准进行布置和管理，确保施工现场安全文明施工。四、安全建设目标贯彻“安全第一、预防为主”的安全生产方针，坚持安全生产，确保无重大人员伤亡。第四章施工组织和施工进度一、施工组织为确保工程按质、按量、按期完成，设立本校区供
4、热外线工程项目部，由项目经理负责。质量管理机构（图2）安全防火组织（图3）现场文明施工组织（图4）工程保修承诺为确保工程在工程竣工后满足建设单位对工程质量、工程回访、保修等方面的要求，最大限度地实现工程的建设目的，满足建设单位的要求，我公司将向施工单位提供以下工程质量保证书。承诺：1保修期内的服务项目1.1 保修服务范围1）保修内容按照建设部建设工程质量管理条例、工程建设总承包合同、工程质量保证书的规定执行。2）工程合同范围内的建设项目，自工程竣工验收之日起进入工程质量保证阶段。在保修阶段，对因工程不符合规定、规范和工程合同规定而造成的工程物理损坏，我公司将无条件提供保修。3）因工程设计、社会
5、人为因素，或因A供应商主材质量问题，或已超过工程质量保修期的问题，我公司将按工程技术维修方案进行维修和业主批准的费用。4）因不可抗力造成的工程损坏，包括地震、洪水、50年以上一次的大风等，应与业主协商确定修复方法，并确定施工单位的范围和建设单位按照有关规定确定。1.2 保修期根据工程性质，严格遵守工程施工合同和保修书的规定，确定工程质量保修期，按照工程建设工程质量管理规定执行。1）管井改造工程质保期为2年。2工程保修和服务承诺1）我单位提供的产品和施工，自投入使用之日起，严格按照工程总合同中的相关保修条款执行。2）严格执行公司质量方针，本着客户至上、服务热情、周到、随叫随到的原则。3）建立回访
6、制度，定期和不定期进行回访，每年至少对项目进行两次回访，认真听取建设单位的意见，形成回访记录。4）建立维修工程专班、专人负责制，公司工程部、技术部派人负责。5）根据工程维修事故的紧急程度确定事故处理方式，并做好以下工作：A、在保修期内，一旦成品出现问题，我公司将免费提供所需的人员和材料进行维修。承诺在收到业主维修通知后2天内进入处理，并针对现场损坏过程制定相关处理方案。征得业主同意后，将对项目进行维护和维修。B、在保修期内，我公司负责对成品进行日常总则定期维护，同时提供全天候24小时应急维修服务。C、接到紧急呼叫时，我司在正常工作时间4小时内到达现场进行抢修工作；在非工作时间，我们将在6小时内
7、到达现场进行紧急维修工作。6）工程保修原则和计划A.工程保修原则在保修期内，我们将按照工程合同的规定，本着“服务用户、对业主负责、让用户满意”的认真态度，以有效的制度和措施予以保障，以高水平维护用户利益。质量和快速的维护服务。在保修期内，我公司对因自身质量原因造成的损坏或损坏，我公司将免费维修和更换有缺陷的零件，并承担由此给施工单位造成的直接损失。B.项目保修回访计划项目交接三个月后进行项目回访，一年内不定期进行回访，每年回访一次，并书面记录现有形成问题，制定方案，深入整改。回访中，对存在的质量问题进行整改，并本着客户至上、服务热情的原则，及时整改工程中存在的质量问题，直至业主满意为止。落实保
8、修期及售后服务措施：每3个月进行一次质量回访，最终形成回访记录，及时解决问题。综上所述，我公司郑重承诺，在工程质量保证阶段，我单位本着客户至上的原则，让业主满意。客户的满意和支持将是我们单位生存的源泉。在施工和质量保证阶段，我单位将始终如一地为业主服务。哈尔滨长隆市政建设工程有限公司2013年6月7日二、施工进度一、建设进度总体进展情况本项目工期为40天。为保证工程按期完成，必须合理、紧凑地安排施工。这是本项目建设工期的关键控制点。第五章施工总体工艺流程及施工准备一、施工过程1、施工工艺流程图如下图所示:2、施工前的准备工作1 .施工全过程实现“六个落实”，即施工领导、施工人员、质量安全人员“
9、三位一体”2 .执行人员；施工方案和施工技术措施的实施；施工机械设备和检测方法的实施。落实现场相关管理人员、班组长、操作人员的技术交底、施工规范、质量验收标准，落实各级人员岗位职责，落实安全质量奖惩制度.3 .开工前，查明施工区内原有地下管线的埋设情况，并以书面报告的形式提出具体解决方案，并报监理工程师批准后方可开工施工。管道施工路线沿线障碍物的初步清除，将为今后的勘测、铺设和定位过程提供更好的施工条件。第六章主要施工方法和施工技术1、施工测量1.桩重测试以业主提供的场地位置和书面结果作为对线的依据。桩连接后，应立即对连接点进行复核，平面和标高控制点无误后立即进行加密。2,施工测量和布局2.0
10、1测量放样在进行施工放样测量之前，测量员首先检查施工图纸，并根据施工图纸提供的管道工程位置和标高，确定沟槽中心线和井位，并进行水准测量。参考点，作为整个外网工程的控制点。每次测量都要封闭，封闭误差要严格按规范控制。测量沟槽的中轴线和标高；松开沟槽基础的边缘，并在边缘设置小木桩。铺设沟渠，每隔20m设置中心桩，必要时设置控制桩。坡口布置平整后，应画出坡口纵断面。坡口测量工作应有正式的测量记录簿，认真详细记录，必要时附示意图。试测的临时水准点必须符合给排水及热力管道工程施工及验收规范的要求：测量站的数量）项目内容偏差找平高度闭合差20L横向方位角闭合n遍历相对闭锁1/3000直接测量两次测距校准之
11、间的差异1/50002.02施工过程中各工序测量的注意事项：1、每次操作前，必须检查仪器的所有公差2、根据工程进度和施工影响程度，组织定期和不定期对控制网络进行检查3、每次测试都必须保证封闭条件的存在。当不存在封闭条件时，只能采用不同的施工路线进行检查。3管道检查管道运至现场时，可用目检法检查管道有无破损，并做好记录和验收手续。如果发现管道损坏，应将管道与其他管道分开，并立即通知管道供应商。进行检查，分析原因，进行识别，以便及时妥善处理。2、管道沟开挖施工方法1管沟开挖1.01管道定位测量和铺设完成后，经建设单位和监理单位重新测量合格后，方可进行沟槽开挖和土方开挖。1.02施工前应进行开挖，查
12、明与施工有关的地下条件。调查的主要内容是：各沟段的地下水位和土壤状况、地下管线等，以便合理采取相应措施。1.03根据现场实际情况，应根据沟的断面形式、地层的复杂程度、土壤的硬度、工作量和施工场地的大小来确定开挖方式。，以及机械设备、劳动条件等条件。形式挖掘与机械相结合。即流水线证明后，流水线密，机机械无法到达的地方，应采用人工开挖。使用反铲挖掘机（90%）和人工辅助（10%）进行沟槽的挖掘。沟渠开挖的剩余士由自卸车运至指定弃土场。开挖前,现场施工人员向司机和土方人员详细交底（沟渠的断面和开挖的顺序）。在开挖过程中，将指导管理人员到现场，经常检查沟的净空尺寸和中心位置，确保沟的中心偏差符合规范要
13、求。1.04管沟底部开挖宽度应根据该管沟需要保证的工作面开挖。开挖过程中，随时测量和监控，确保开挖边坡和基坑的尺寸、轴线标高和沟底的标高符合沟验收规程的要求。槽底最小宽度表管径D(mm)底宽B(mm)150D300D+1100300D450D+1100450D800D+11001.05机械开挖沟渠时应注意以下事项:1、为保证沟底土不受扰动或破坏，用机械开挖时，要防止超挖。开挖至距设计标高200-30Onlm时，人工开挖平整，避免超挖。若超挖，应将被扰动部分清除,并用中砂或石屑回填，并用板式振动器振捣。开挖应保证连续作业和顺利连接过程。同时要注意坡土变化，发现问题要及时处理。减少事故。2、对地下
14、管线采取吊装、支护等加固措施，同时对挖掘机进行详细交底。3、工作量不大、地面狭窄、地面有障碍物或无机械施工条件时，采用人工开挖。人工开挖沟渠应尽快集中人力，转入下一工序施工。1.06人工开挖应注意以下事项：1、沟槽应分段开挖，确定开挖顺序和分层开挖深度。如果有坡度，应从低到高进行。2、开挖人员不宜分布过于密集，间隔5m。在开挖过程中和开沟过程中，沟壁应保持完好，以防倒塌，必要时应予以支护和保护。3、开挖沟遇管道、电缆或其他构筑物时，应严格防护，并及时联系有关单位。序列项目内容偏差(mm)检查频率检查方法范围积分1底部标高30每100米3用水平仪测量2槽底中心线各边宽度不低于设计和施工规范6用尺子挂中线，两边各3个点3沟坡不比设计和施工规范更陡峭6每边3个点用坡度标尺检查联系和处理。4、沟槽验收：沟槽开挖完成后，进行验收。检查项目包括开挖断面、槽底标高、轴线位置、槽坡度等。沟槽开挖的内容偏差及检查方法见下表：2基坑排水施工措施2.01排水原理1、在地下水位高于开挖沟底标高的地区，施工时应采取措施降低地下水位，防止开挖后沟变得不稳定。2、地下水位应降低至罐底最低点以下0.3-0.5mo沟内不应积水，严禁水中施工。三、管道铺设的基本要求1下管前
