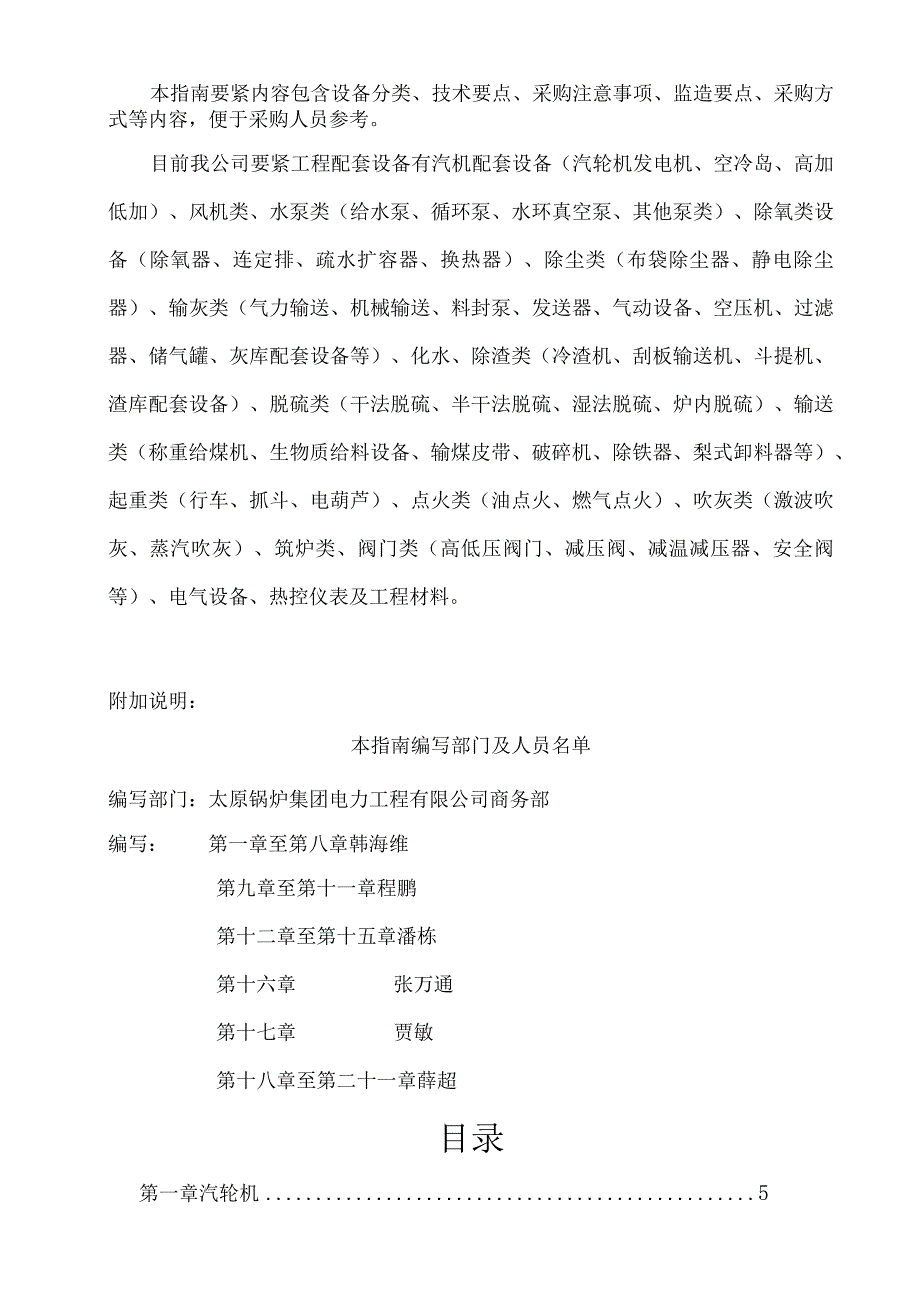

1、某公司商务部工程设备采购指南采购指南太原锅炉集团电力工程有限公司编制2013年10月概述本指南要紧内容包含设备分类、技术要点、采购注意事项、监造要点、采购方式等内容，便于采购人员参考。目前我公司要紧工程配套设备有汽机配套设备（汽轮机发电机、空冷岛、高加低加）、风机类、水泵类（给水泵、循环泵、水环真空泵、其他泵类）、除氧类设备（除氧器、连定排、疏水扩容器、换热器）、除尘类（布袋除尘器、静电除尘器）、输灰类（气力输送、机械输送、料封泵、发送器、气动设备、空压机、过滤器、储气罐、灰库配套设备等）、化水、除渣类（冷渣机、刮板输送机、斗提机、渣库配套设备）、脱硫类（干法脱硫、半干法脱硫、湿法脱硫、炉内脱
2、硫）、输送类（称重给煤机、生物质给料设备、输煤皮带、破碎机、除铁器、梨式卸料器等）、起重类（行车、抓斗、电葫芦）、点火类（油点火、燃气点火）、吹灰类（激波吹灰、蒸汽吹灰）、筑炉类、阀门类（高低压阀门、减压阀、减温减压器、安全阀等）、电气设备、热控仪表及工程材料。附加说明：本指南编写部门及人员名单编写部门：太原锅炉集团电力工程有限公司商务部编写：第一章至第八章韩海维第九章至第十一章程鹏第十二章至第十五章潘栋第十六章张万通第十七章贾敏第十八章至第二十一章薛超目录第一章汽轮机5第二章风机8第三章水泵10第四章除氧系统12第五章化水系统15第六章点火系统17第七章吹灰系统19第八章起重系统21第九章除

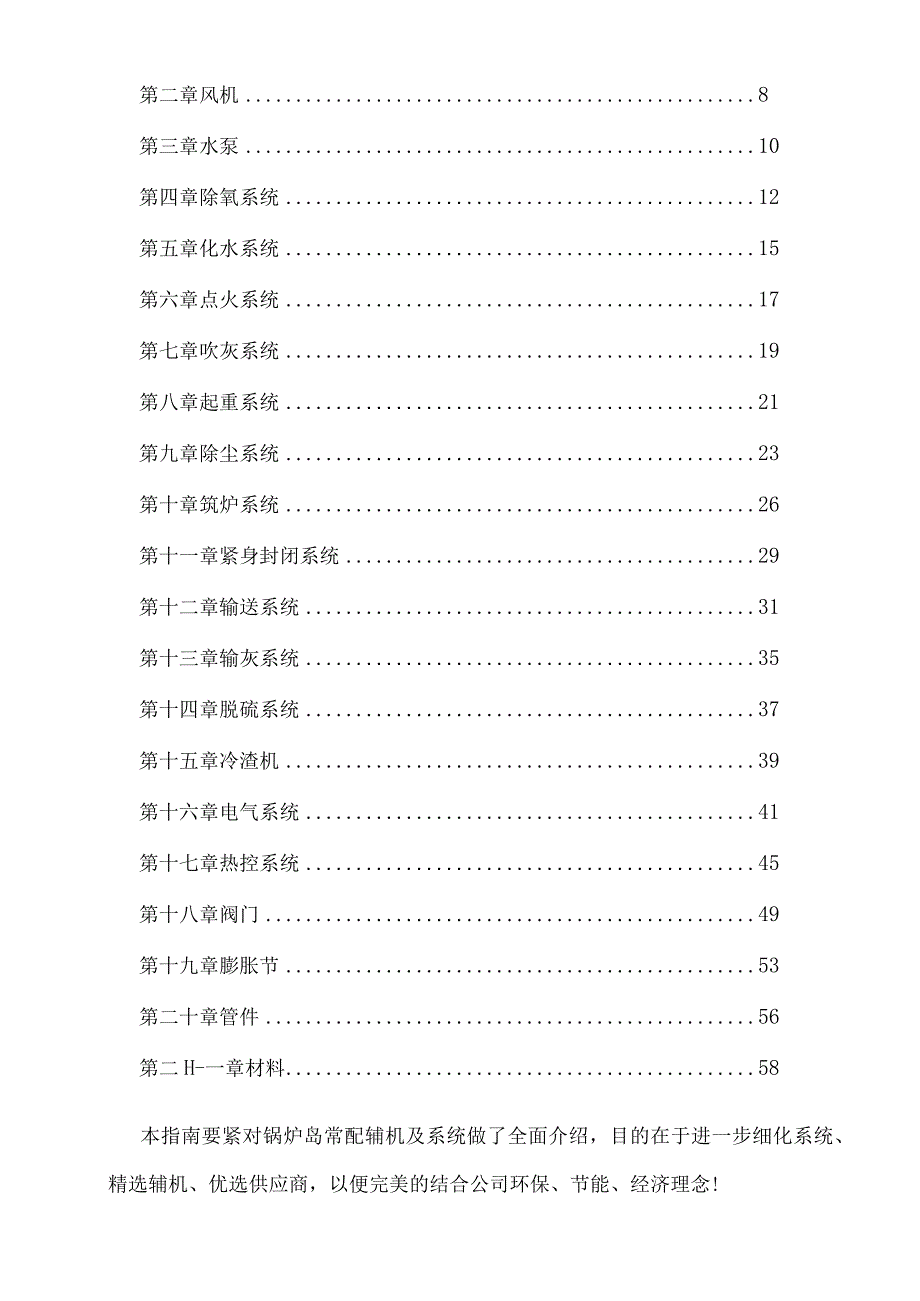

3、尘系统23第十章筑炉系统26第十一章紧身封闭系统29第十二章输送系统31第十三章输灰系统35第十四章脱硫系统37第十五章冷渣机39第十六章电气系统41第十七章热控系统45第十八章阀门49第十九章膨胀节53第二十章管件56第二H-一章材料58本指南要紧对锅炉岛常配辅机及系统做了全面介绍，目的在于进一步细化系统、精选辅机、优选供应商，以便完美的结合公司环保、节能、经济理念!公司现行采购模式是项目负责制，项目设备中的汽轮机、风机、水泵、除尘、筑炉、紧身封闭、化水、点火、除氧、冷渣机、电气、热控设备、阀门通常在公司的合格供方名录中选择供应商进行招议标，仪表、变送器、流量计、孔板、电缆、材料、管件、弯头
4、、膨胀节、支吊架通常进行询比价，从中选择性价比及技术契合度较高的供应商进行合同签订，合同内付款方式根据公司与用户合同内付款方式确定，常规付款方式分两类，长期供应商付款方式选择3（预付）-3（到货、开票）-3（调试）T（质保）、2（预付）-4（到货、开票）-3（调试）-1（质保）；6（到货、开票）-3（调试）-1（质保），首次合作供应商付款方式选择6（到货、开票）-3（调试）T（质保），材料类（钢材、管件）市场行情波动比较频繁，故付款方式通常为到货及开票后付百分之六十，货到一个月后付清余款。项目各设备执行情况均存在差别，具体执行情况如下所述：第一章一、汽轮机：汽轮机是利用蒸汽热能做功的旋转式原动
5、机。工作时进行两次能量转换：当具有一定温度与压力的蒸汽通过汽轮机级时，在喷嘴叶栅中，先将蒸汽热能转换成动能，使蒸汽流速提高；然后在动叶栅中将动能转换成转子转动的机械能，完成汽轮机利用蒸汽做功的任务，汽轮机转动带动发电机转动，从而将机械能转化为电能。1、 汽轮机分类：常用汽轮机分为凝汽式、背压式、抽凝式、抽背式、空冷式等(常规项目发电机通常由汽轮机厂家配套供货)2、 汽轮机设备技术要点：1) 额定进气量、压力、温度、抽气量、抽汽压力、抽汽温度、排气温度、转速等；2) 供货范围(汽机本体、紧急跳闸系统ETS、安全监测仪表系统TSI汽轮机操纵系统DEH、润滑油系统及设备、轴封系统及设备、疏水系统及设
6、备、凝汽器及附件、抽汽系统及设备)3) 汽轮机型式、运转层标高、布置方式等；4) 汽轮机配套设备的品牌、发电机品牌、汽轮机发电机是否带安装3、 采购注意事项：1) 设备档次分类；汽轮机厂家选择分三个档次：国内知名品牌厂家、中档次厂家、较低档次可用厂家。国内知名品牌厂家要紧有武汉汽轮机厂、南京汽轮机厂、杭汽股份有限公司等，本档次厂家要紧生产我公司130t/h、220t/h锅炉级别配套的汽轮机。中档次厂家要紧有青岛捷能汽轮机集团股份有限公司、杭汽中能汽轮动力有限公司，本档次厂家要紧生产我公司35t/h、75th130th.220th锅炉级别配套的汽轮机。较低档次可用厂家要紧有山东青能动力股份有限公
7、司、洛阳中重发电设备有限责任公司、淄博荏奥汽轮机有限公司、青岛四三零八机械厂，本档次厂家要紧生产我公司35th75th锅炉级别配套的汽轮机及拖动机等。2) 采购方式；汽轮发电机属于电厂核心设备，采取招议标方式采购。3) 合同版本选择及付款方式；合同使用公司固定的20万元以上合同版本；付款方式常规中档以上的汽轮机供应商为预付30%、进度30%、提货30%、质保10%o低档可用厂家付款方式可根据实际情况进行商务谈判。4) 供货周期(淡季、旺季的供货周期)汽轮发电机淡季常规供货周期5个半月；汽轮发电机旺季常规供货周期6个半月-7个月。因汽轮发电机属于特长周期供货设备，务必提早半年以上采购4、 监造注
8、意事项：1)监造方式：因汽轮发电机属于成熟设备，常规制造中无需监造，在设备生产完毕后的冲转试验可进行现场监造，发货前可进行发货前供货设备清单等监造工作。2)监造关键点：汽轮机表面质量、供货范围、型号、包装方式等第二章二、风机:1、 风机分类：风机分为鼓风机、引风机、一次风机、二次风机、罗茨风机、轴流风机、屋顶通风器。循环流化床锅炉对应的风机为引风机、一次风机、二次风机、罗茨风机;链条锅炉与燃气锅炉对应风机为鼓风机、引风机；厂房对应风机为屋顶通风器、轴流风机。2、 风机设备技术要点：5） 旋向；6） 风量、风压、转速；7） 风机与底座形式（单体、一体）；8） 电机种类（普通、变频）、电机功率（低
9、压、高压）；9） 配套附件（热电阻、热电偶）；10）供货范围（电动风门、消音器、膨胀节等）；3、 采购注意事项：5) 设备档次分类；风机厂家选择分三个档次：国内知名品牌厂家、中档次厂家、较低档次可用厂家。风机适合我公司配套的国内知名品牌厂家有鞍山风机集团有限责任公司、鞍山华冠风机制造有限公司、内蒙古天福风机有限公司、南通大通宝富风机有限公司等中档次厂家有包头市新爱科风机制造有限公司、济南市华东风机有限公司、中意机电(湖北)鼓风机制造有限公司、宁波风机有限公司等较低档次可用厂家有四川中大鼓风机有限公司、四川大奥风机制造有限公司等6) 采购方式；合同额20万元以上使用招议标方式采购，20万元下列使
10、用询比价方式采购。7) 合同版本选择及付款方式；20万元以上合同使用公司固定的20万元以上合同版本，20万元下列合同使用小金额合同版本；付款方式常规选择3331方式，新进供应商选择0631方式。8) 供货周期(淡季、旺季、风机及电机的供货周期)风机淡季常规供货周期2个月，高压电机供货周期3个月；风机旺季常规供货周期3个月，高压电机供货周期4个月。三、监造注意事项：3) 监造方式：制造中监造、发货前监造，新合作的供应商签合同前考察4) 监造关键点：风机表面质量、供货范围、型号、包装方式等第三章四、水泵1、 水泵分类：水泵分为给水泵、循环泵、水环真空泵、其他泵类。2、 水泵设备技术要点：1） 流量
11、、扬程、转速、汽蚀余量；2） 密封形式（机封、填料）、叶轮及泵体材质；3） 水泵与底座形式（单体、一体）、立式或者卧式；4） 电机种类（普通、变频）、电机功率（低压、高压）、防护等级；5） 配套附件（热电阻、压力表、冷却水软管等）；6） 供货范围（过滤器、大小头、进出口反法兰紧固件等）；7） 水泵颜色、包装方式；3、 采购注意事项：1) 设备档次分类；水泵厂家选择分三个档次：国内知名品牌厂家、中档次厂家、较低档次可用厂家。国内知名品牌厂家有山东双轮股份有限公司、上海第一水泵厂有限公司、上海水泵制造有限公司（上海水泵厂）、湖南湘电长沙水泵有限公司、郑州电力设备修造厂、广东省佛山水泵厂有限公司、南
12、方泵业股份有限公司等中档次厂家有上海连成（集团）有限公司、上海东方泵业（集团）有限公司山西分公司、靖江市亚太泵业有限公司、安徽三联泵业股份有限公司、沈阳第一水泵有限责任公司、山东博泵科技股份有限公司、上海凯泉泵业（集团）有限公司等较低档次可用厂家长沙水泵制造厂有限公司、阳泉水泵厂有限公司、张家港市峰超机械制造有限公司等2) 采购方式合同额20万元以上使用招议标方式采购，20万元下列使用询比价方式采购。3) 合同版本选择及付款方式20万元以上合同使用公司固定的20万元以上合同版本，20万元下列合同使用小金额合同版本；付款方式常规选择3331方式，新进供应商选择0631方式。4) 供货周期(淡季、
13、旺季、风机及电机的供货周期)水泵淡季常规供货周期2个月，高压电机供货周期3个月；水泵旺季常规供货周期3个月，高压电机供货周期4个月。4、 监造注意事项：1) 监造方式：制造中监造、发货前监造，新合作的供应商签合同前考察2) 监造关键点：水泵表面质量、供货范围、型号、包装方式等第四章五、除氧系统火电厂中锅炉给水要紧由主凝聚水及补充水构成，水中经常含有大量溶解的气体，如氧气、二氧化碳等，它们不仅存在于化学补充水中，而且也存在于主凝聚水中，由于主凝聚水在凝汽器中或者通过在真空条件下工作的低压加热器与管道时，空气会通过不严密处渗入到主凝聚水中。水中含有溶解的活性气体，其溶解度随温度升高而下降，温度愈高
14、这些气体就愈容易直接与金属发生化学反应，使金属表面遭到腐蚀。其中危害最大的是氧气，氧对钢铁构成的热力设备及管道会产生较强的氧腐蚀，而二氧化碳将加剧这种腐蚀。随着锅炉蒸汽参数的提高，对给水的品质要求愈高，特别是对给水中溶解氧量的限制更严格。如国家标准GB/T21451999火力发电机组及蒸汽动力设备水汽质量标准中对锅炉给水溶解氧的操纵指标为：锅炉过热蒸汽压力为5.8MPa及下列，给水溶解氧应小于或者等于15Ug/L；锅炉过热蒸汽压力为5.9MPa及以上，给水溶解氧应小于或者等于7口g/L；对亚临界与超临界压力的直流锅炉，要求给水完全除氧，由于锅炉无排污，且蒸汽溶盐能力强。给水除氧有化学除氧与物理
15、除氧两种方法。化学除氧是向水中加入化学药剂，使水中溶解氧与它产生化学反应生成无腐蚀性的稳固化合物，达到除氧的目的，该法能完全除氧，但不能除去其它气体，且价格较贵，还会生成盐类，故在电厂中较少单独使用这种方法。目前在大机组中应用较广的还是在给水中加联胺N2H4,它不仅能除氧，而且还可提高给水的PH值，同时有钝化钢铜表面的优点热力除氧原理是建立在亨利定律与道尔顿定律基础上的。亨利定律反映了气体在水中溶解与离析的规律，道尔顿定律则指出混合气体全压力与各构成气(汽)体分压力之间的关系。它们奠定了用热力除去水中溶解气体的理论基础。我公司常规使用的除氧器为大气旋膜式热力除氧器。1、 除氧系统分类：除氧系统包含除氧器、连定排、疏水扩容器、消音器等。除氧器要紧包含旋膜式除氧器、真空除氧器、海绵铁除氧器、高压除氧器等。2、 除氧系统技术要点：1) 设备出力；
