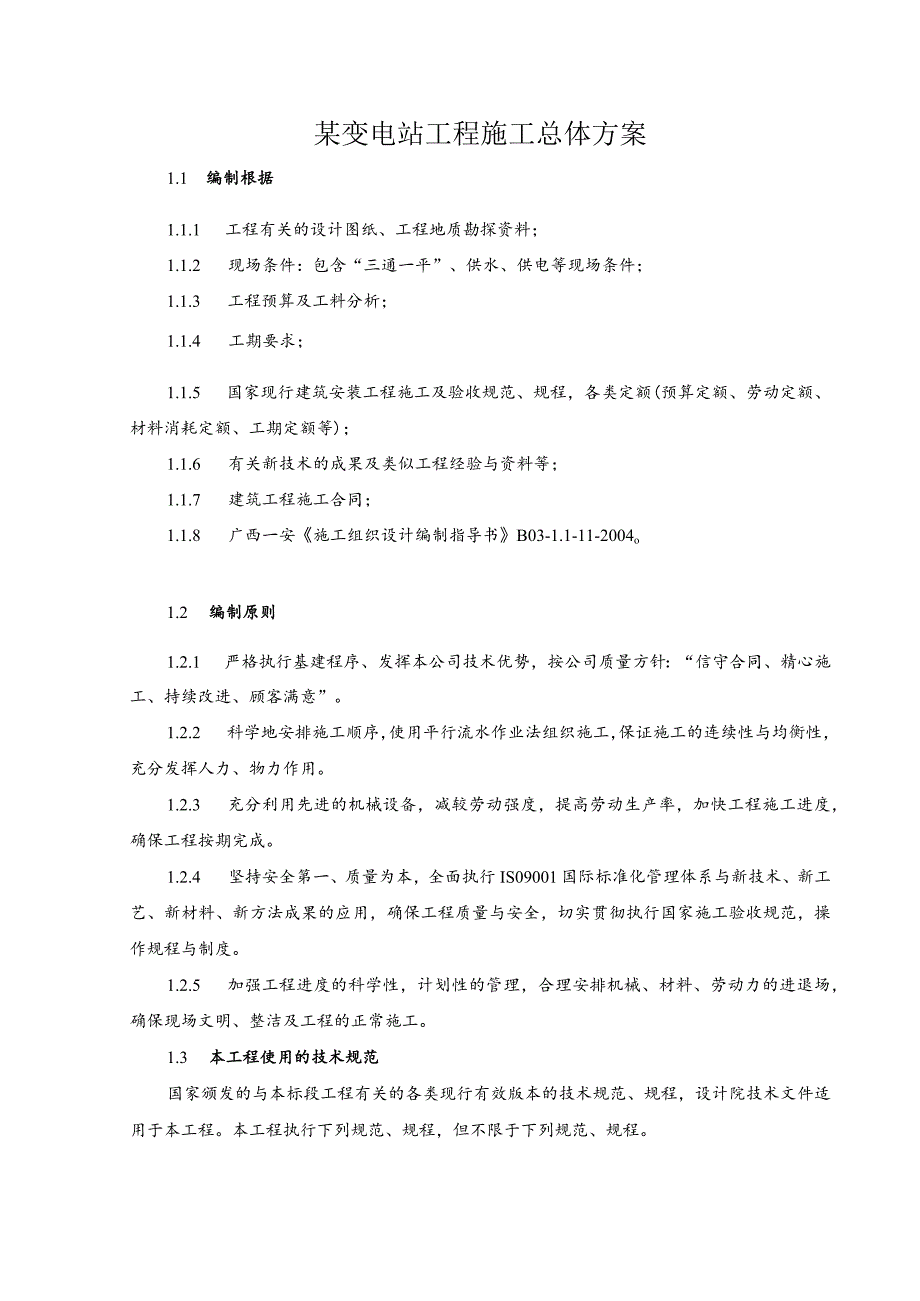

1、某变电站工程施工总体方案1.1 编制根据1.1.1 工程有关的设计图纸、工程地质勘探资料；1.1.2 现场条件：包含“三通一平”、供水、供电等现场条件；1.1.3 工程预算及工料分析；1.1.4 工期要求；1.1.5 国家现行建筑安装工程施工及验收规范、规程，各类定额(预算定额、劳动定额、材料消耗定额、工期定额等)；1.1.6 有关新技术的成果及类似工程经验与资料等；1.1.7 建筑工程施工合同；1.1.8 广西一安施工组织设计编制指导书B03-1.1-11-2004o1.2 编制原则1.2.1 严格执行基建程序、发挥本公司技术优势，按公司质量方针：“信守合同、精心施工、持续改进、顾客满意”。
2、1.2.2 科学地安排施工顺序，使用平行流水作业法组织施工，保证施工的连续性与均衡性，充分发挥人力、物力作用。1.2.3 充分利用先进的机械设备，减较劳动强度，提高劳动生产率，加快工程施工进度，确保工程按期完成。1.2.4 坚持安全第一、质量为本，全面执行IS09001国际标准化管理体系与新技术、新工艺、新材料、新方法成果的应用，确保工程质量与安全，切实贯彻执行国家施工验收规范，操作规程与制度。1.2.5 加强工程进度的科学性，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明、整洁及工程的正常施工。1.3 本工程使用的技术规范国家颁发的与本标段工程有关的各类现行有效版本的技术规范

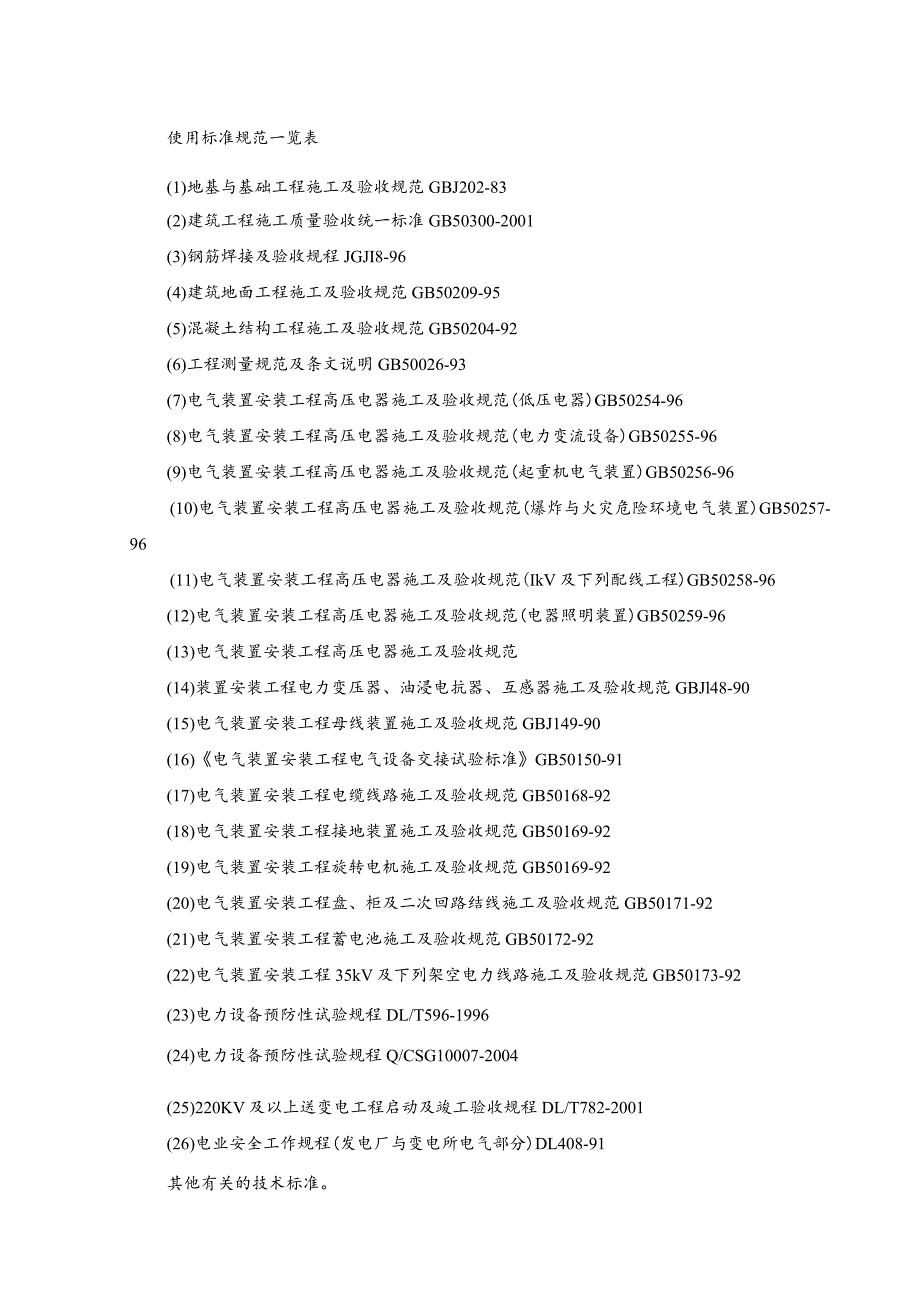

3、、规程，设计院技术文件适用于本工程。本工程执行下列规范、规程，但不限于下列规范、规程。使用标准规范一览表(1)地基与基础工程施工及验收规范GBJ202-83(2)建筑工程施工质量验收统一标准GB50300-2001(3)钢筋焊接及验收规程JGJI8-96(4)建筑地面工程施工及验收规范GB50209-95(5)混凝土结构工程施工及验收规范GB50204-92(6)工程测量规范及条文说明GB50026-93(7)电气装置安装工程高压电器施工及验收规范(低压电器)GB50254-96(8)电气装置安装工程高压电器施工及验收规范(电力变流设备)GB50255-96(9)电气装置安装工程高压电器施工及
4、验收规范(起重机电气装置)GB50256-96(10)电气装置安装工程高压电器施工及验收规范(爆炸与火灾危险环境电气装置)GB50257-96(11)电气装置安装工程高压电器施工及验收规范(IkV及下列配线工程)GB50258-96(12)电气装置安装工程高压电器施工及验收规范(电器照明装置)GB50259-96(13)电气装置安装工程高压电器施工及验收规范(14)装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJl48-90(15)电气装置安装工程母线装置施工及验收规范GBJ149-90(16)电气装置安装工程电气设备交接试验标准GB50150-91(17)电气装置安装工程电缆线
5、路施工及验收规范GB50168-92(18)电气装置安装工程接地装置施工及验收规范GB50169-92(19)电气装置安装工程旋转电机施工及验收规范GB50169-92(20)电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92(21)电气装置安装工程蓄电池施工及验收规范GB50172-92(22)电气装置安装工程35kV及下列架空电力线路施工及验收规范GB50173-92(23)电力设备预防性试验规程DL/T596-1996(24)电力设备预防性试验规程Q/CSG10007-2004(25)220KV及以上送变电工程启动及竣工验收规程DL/T782-2001(26)电业安全
6、工作规程(发电厂与变电所电气部分)DL408-91其他有关的技术标准。第二章工程概况2.1 工程简介2.1.1 建设单位：广西华银铝业有限公司2.1.2 设计单位：贵阳铝镁设计研究院2.1.3 建筑地点：本工程建设地点位于广西壮族自治区百色市德保县马隘乡。2.1.4 建筑规模：本工程包含220KV配电装置、35KV配电装置、IOKV总配电室、10KV无功补偿、主操纵室、防雷接地、消防泵房、油处理与室内外照明九个单位工程的建筑安装工程。其中220KV配电装置为80MVA变压器2台，进线回路数为220kv2回，包含中间母联，IOkv出线2回。2.1.5 工期要求：本工程计划开工日期为2006年12
7、月30日，工期90日历天。2.1.6 工程质量要求：确保达到国家施工验收规范优良标准，争创省（部）、国优工程。2.2 设计概况本工程1期设计为两路220KV电源进线，两段母线，由中间断路器连接，起到互为备用的功能；两路IOKV出线，1、2#主变容量为80MVA;全站防雷接地，接地电阻小于0.5Q：全站综合自动化系统能达到集中操纵，系统保护，数据储存、分析等功能。要紧内容包含220KV配电装置、35KV配电装置、IOKV总配电室、IOKV无功补偿、主操纵室、防雷接地、消防泵房、油处理、室内外照明与有关辅助设施；第三章施工总体部署3.1 工程总体目标3.1.1 质量目标：工程质量达到国家标准建筑安
8、装工程质量检验评定统一标准，质量等级优良。3.1.2 环境目标：3.1.2.1 噪声排放达到国家标准3.1.2. 2生产、生活污水达到国家标准3.1.3. 3固体废弃物实现分类管理，节约能源与资源3.1.3职业健康安全目标严格执行部颁现行标准建筑安装工人安全技术操作规程、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001.建筑机械使用安全技术规程JGJ33-2001、建筑施工高处作业安全技术规范JGJ80-91、施工现场临时用电安全技术规范JGJ46-2005.建筑施工安全检查标准(JGJ59-99)与2004年2月1日起实施的中华人民共与国国务院第393号令建筑工程安全生产管理条例、
9、电业安全工作规程DL408-91o3.1.3.1 杜绝工伤死亡事故3.1.3. 2杜绝工程施工重伤事故3.1.4. 3轻伤频率W10%o3.1.5. 4施工现场综合考评合格率达100%3.1.4 管理目标按IS09001质量体系”模式进行管理，按质量、环境、职业健康安全管理方针的要求组织安全、文明施工。3.1.5 工期目标：全面完成业要紧求的全部工程项目，总工期为90日历天。3.1.6 文明施工：按JGJ59-99标准要求达标。3.1.7 消防：无火灾事故。3.1.8 保卫：按治安综合治理要求达标。3.1.9 施工方案：使用先进的施工手段，保障工程施工顺利进行。3.2施工准备部署3. 2.1施
10、工现场临时设施布置1)生产生活设施布置临时设施要紧有：项目现场办公室、仓库、现场值班室等。临时生活设施、项目现场办公室、仓库、现场值班室及材料仓库等充分利用我公司目前正在施工的现有设施。2)临时施工用电布置施工用电计算220KV降压站临时用电负荷最大的为变压器滤油机，其他负荷较小，因此临时用电设计为总负荷盘电源进线为铝芯线316+110mm2,变压器滤油机由总负荷盘供电，其余二级配电箱的负荷较小，使用3X6+1X4mm2的铝芯线。施工用电管理A：根据国家建筑施工临时用电有关规定，规范施工现场用电，确保施工用电安全，促进文明施工生产，本工程的现场施工用电要紧分如下系统：以一个车间为一个施工用电操
11、纵点，设立用电总开关、分开关及操纵开关二级保护配电方式，专人管理。各开关电箱内安装漏电保护器，其漏电动作电流不大于30mA,动作时间不大于0.ISoB：开关箱的布置位置由现场按实际情况选取并报总包单位批准。原则上尽量靠近施工现场。其进出线的路径应避免与管道等设施交叉。为使施工现场美观，进线应使用电力电缆引来。出线使用软电缆引到用电设备。现场手持电动工具，特别是在钢结构上的用电，务必安装专用插座箱或者安全变压器。夜间施工照明不可随意随地拉，使用塑料线的沿墙布线，灯具安装于高处或者施工吊装时不被碰到的地方。开阔的露天作业工场安装高效探照灯，作移动照明用的灯具连线务必使用软电缆。C：就地配电箱的配置
12、，总负荷盘设置在IOKV总配电室内，IoK总配各楼层、主控室、IOKV无功补偿、露天部分各安装一个二级配电箱，各用户设三级负荷盘。一、二、三级供电盘间的电缆使用VLV22型，规格根据负荷量而定。D:施工现场临时用电保护措施：(a)施工用电使用TN-S方式供电，实行三级配电、二级漏电保护；(b)现场用电系统使用重复接地措施，其接地电阻要求小于10欧；(c)设备务必经由有关部门推荐的合格产品；(d)操作人员务必经有关部门培训考核合格、持有特殊作业操作证方能上岗；(e)务必实行“一机一闸”，严禁用同一开关直接操纵两台及两台以上的用电设备。临时用电平面布置图母联及配电装置3）临时施工道路临时施工道路按
13、施工平面布置图要求布置，根据本工程的情况，沿建筑物四周与220KV配电装置布置，尽可能利用原有道路。现场临时施工道路主干道及砂、石堆场捣胫进行硬化处理，主干道宽4米，次干道宽2米，生活道路宽1.5米，辅助道路使用道硅铺设。具体详见施工平面布置图。3.2.2技术准备工作1）积极参加建设、总包、监理单位组织的各类协调工作会议，及时按照会议精神与要求进行工作改进。2）加强与设计单位、监理单位的工作联系与沟通，认真执行施工中的设计修改工作并积极提出修正意见，协助设计单位完善设计图纸，虚心同意监检单位的工作指导。3）与设计单位进行全面接触，熟悉设计意图，为开展各项施工管理工作打下扎实的基础。4）编制审核
14、概算与施工总体方案，认真制定施工规划，做好专业工程的施工方案与技术措施，编制完善的施工大纲。5）根据已制定的总工期与建设单位确定的进度计划，对施工条件、施工进度制定分项实施计划，从计划管理上全面进行平衡协调。推行计划网络管理，做到目标明确，措施有效，实施有果。6）建立健全各项规章制度制定施工、质量、技术、设备、物资、资料、安全环卫、现场标化等管理办法，在施工中认真予以落实与执行。项目部成员应熟悉熟悉建设单位与总包单位的要求与有关规定，施工管理人员应熟悉有关施工规范、规程。建立调度会、分析会、交底会与检查考核制度，并建立资料档案制。强化计划管理，根据总进度的要求，针对施工实际及时修正计划，实现对
15、重要节点的操纵，使计划管理处于最佳状态。策划好分项工程的划分及其进度、质量、安全指标与成本目标等工作。3.3施工顺序1、会审图纸，提出与现场情况不符与设计遗漏；2、从总承包单位提取要紧材料、设备，同时也准备好乙供材料；3、敷设电缆桥架、保护管；4、设备就位、放电缆接线；5、查线、调试、试机。3.4施工组织机构及人员配备情况3.4.1 施工管理人员配备3.4.1.1 项目管理组织机构本工程按照中华人民共与国国家标准建设工程项目管理规范GB/50326-2001成立“广西一安华银铝项目部”，实行在公司、分公司职能部门监督下的项目经理负责制管理体制。项目部施工组织机构使用直线制管理模式进行管理，这样有利于指令能有效的传达。本工程的工期相当紧迫，工程量大，要做好流水施工、适当安排人力、物力，并做好施工防雨、防寒措施。3.4.1.2 由项目经理陈郁启、副经理谢甫春按照职能分配将管理人员划分到位，执行各司其责，并协助合作。1.1.1.1 3总工长进行工作计划的安排及进行人力资源调配，且各主管工长要提早十天将工程材料计划做好，甲供材料将及时报甲方，并由材料员雷忠负责组织材料如期进场。3.4.1.4 工作计
